CHINT เบรคเกอร์กันดูด RCBO NXBLE-63H 2P (10A-63A) 30mA Type AC 10kA ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร

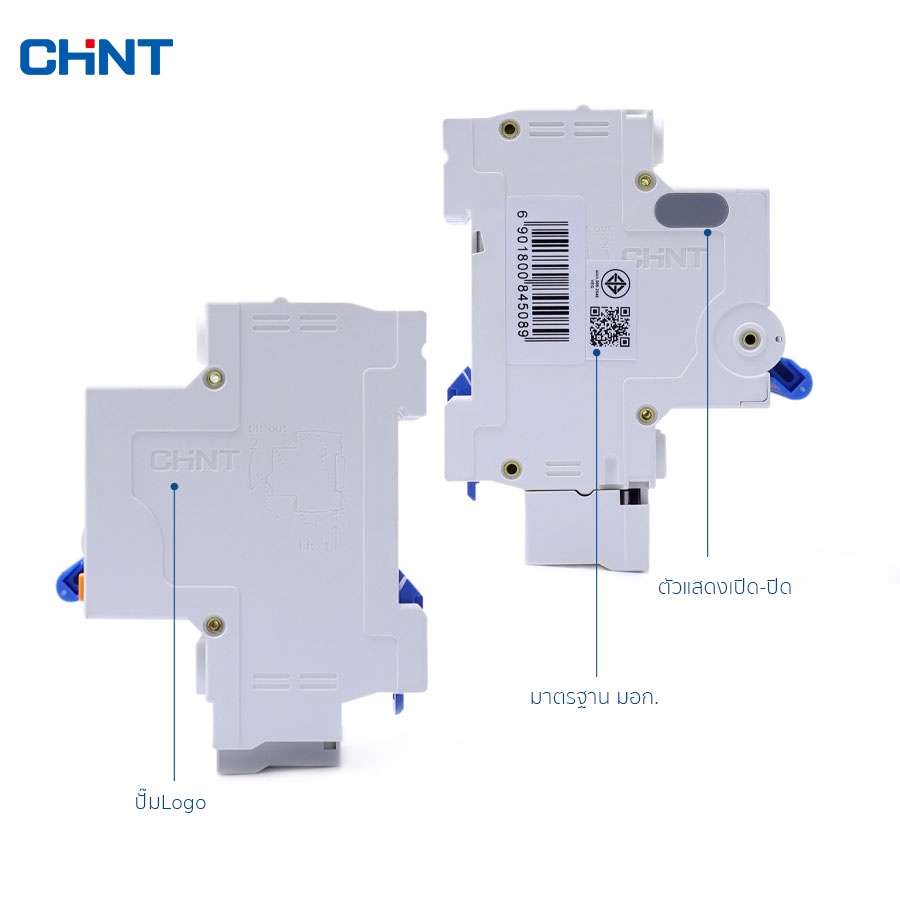

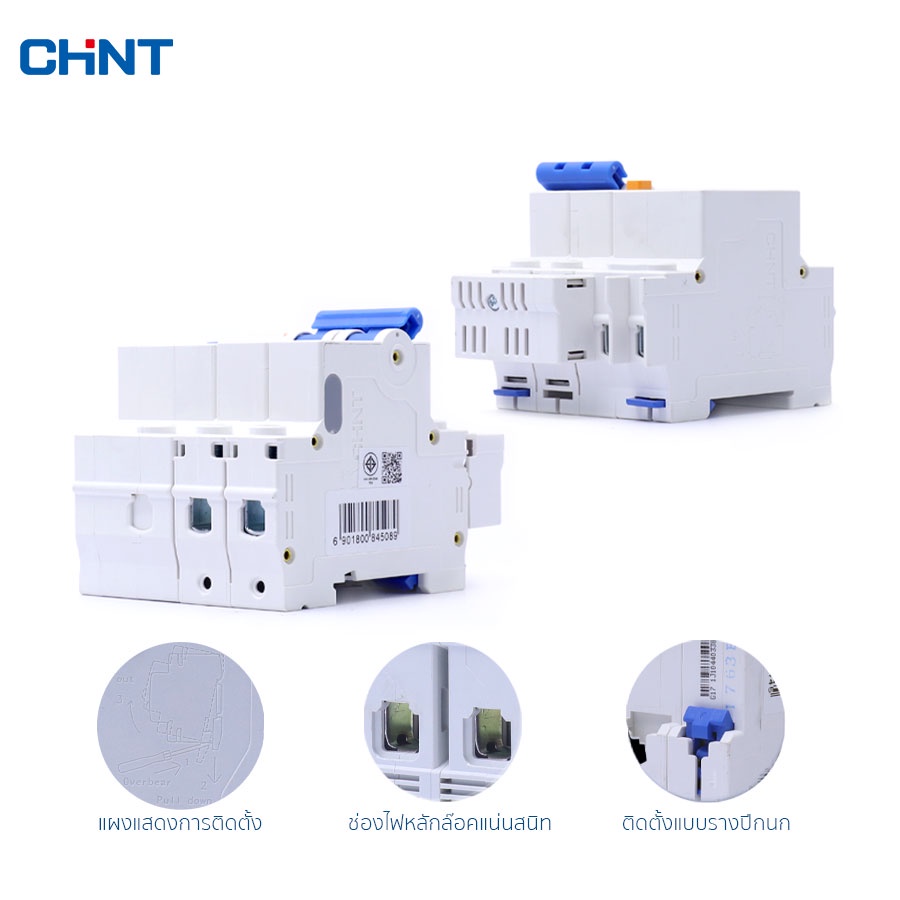

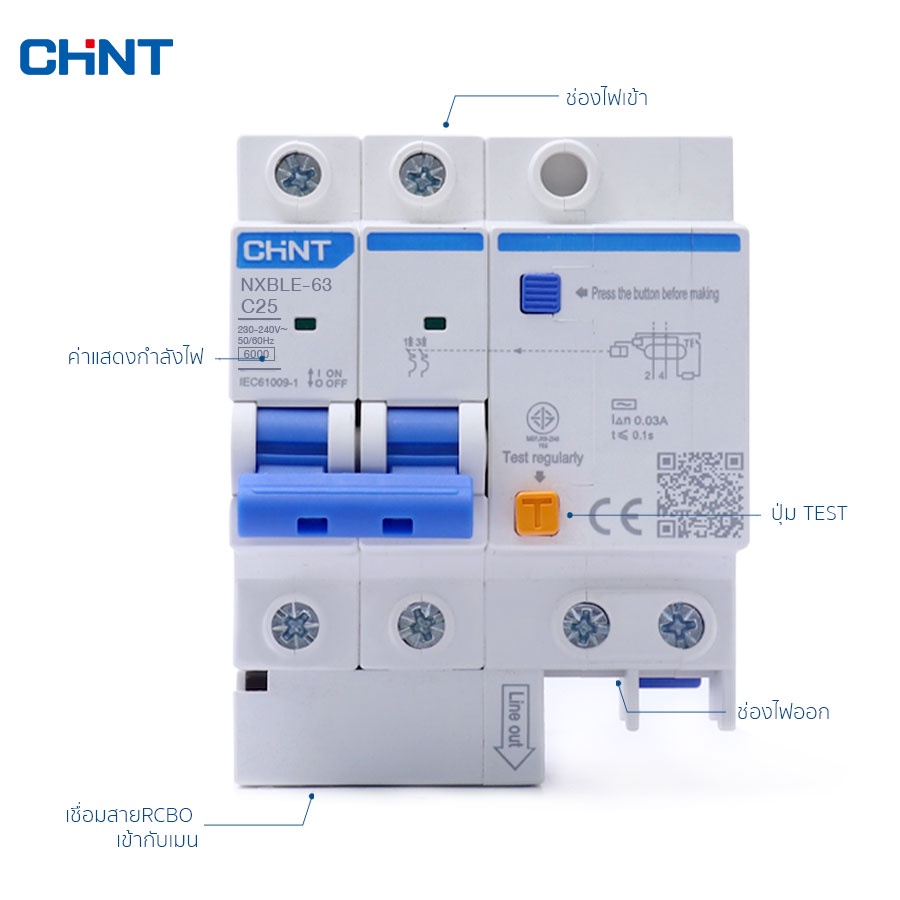

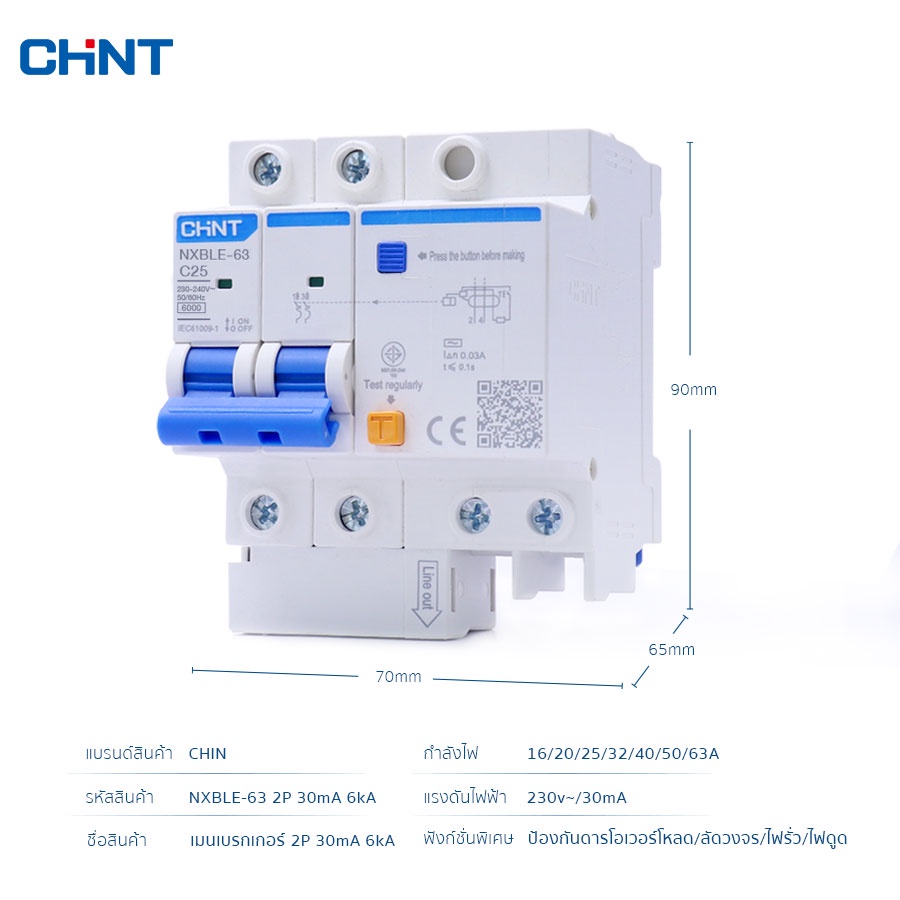

CHINT เบรคเกอร์กันดูด RCBO NXBLE-63H 2P (10A-63A) 30mA Type AC 10kA อุปกรณ์ตัดกระแสไฟรั่ว+กระแสเกิน+ลัดวงจร CHINT RCBO NXBLE-63H เป็นอุปกรณ์ที่รวมการทำงาน กันดูด + กันไฟเกิน + กันลัดวงจร ในตัวเดียว ความสามารถตัดทั้งสายไฟและนิวทรัล 2P เลือกกระแสได้ตั้งแต่ 10A–63A ค่าป้องกันไฟรั่ว 30mA (Type AC) ตัดทันทีเหมาะกับความปลอดภัยของคน ความสามารถตัดลัดวงจร 10kA เพียงพอสำหรับบ้านและอาคาร มีปุ่ม TEST ตรวจสอบระบบได้ง่าย เหมาะกับ ปลั๊ก, ห้องน้ำ, เครื่องใช้ไฟฟ้า, บ้านและออฟฟิศ การทำงาน (Operating / Protection Principles) ✅ การป้องกัน ไฟรั่ว (RCD Function) เมื่อมีกระแสรั่วไหลจากสายไฟไปยังดิน (เช่น ผ่านร่างกายของคน) ระบบจะตรวจจับความต่างระหว่างกระแสไฟเข้าและออก ถ้าเกิน 30mA จะตัดวงจรทันทีภายใน ~0.03 วินาที เพื่อป้องกันการ ไฟดูด / ไฟช็อต ✅ การป้องกัน กระแสเกิน-ลัดวงจร (MCB Function) RCBO ตัวนี้ทำงานเหมือน MCB ทั่วไป คือ ✔️ ป้องกันกระแสที่สูงเกินกำหนด (Overload) ✔️ ป้องกันกระแสลัดวงจร ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ✅ ปิดเมนเบรกเกอร์หลักก่อนทำงานทุกครั้ง ✅ ตรวจสอบพิกัดไฟฟ้าให้ตรงกับระบบ แรงดัน: 230 / 240 V AC ✅ เลือกกระแสให้เหมาะกับโหลด ✅ ติดตั้งบนราง DIN-rail35 มม. ✅ ต้องต่อสายให้ถูกขั้วเท่านั้น เพื่อให้ระบบกันดูดทำงานได้สมบูรณ์ 🔌 ด้านเข้า (INPUT – ด้านบน) ▶ L (Line / Phase) : สายไฟจากแหล่งจ่าย ▶ N (Neutral) : สายนิวทรัลจากแหล่งจ่าย 🔌 ด้านออก (OUTPUT – ด้านล่าง) ▶ L (Line) : ออกไปหาโหลด ▶ N (Neutral) : ออกไปหาโหลด ✅ ขันสกรูให้แน่นทุกจุด / ตรวจสอบว่าสายไม่หลวม / ปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ การใช้งานในระบบไฟฟ้า (Electrical Application) ✅ การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร การทดสอบระบบกันดูด (TEST Button) บนตัว RCBO จะมีปุ่ม “TEST” วิธีทดสอบ ▶ เปิด RCBO ให้อยู่ตำแหน่ง ON ▶ กดปุ่ม TEST ▶ เบรกเกอร์ต้อง ตัดลงทันที ✔️ ถ้าตัด = ระบบกันดูดทำงานปกติ ❌ ถ้าไม่ตัด = ห้ามใช้งาน ต้องเปลี่ยนอุปกรณ์ทันที กรณี RCBO ตัดเอง (Trip) RCBO จะตัดเมื่อเกิดเหตุการณ์ใดเหตุการณ์หนึ่ง ⚡ ไฟรั่วเกิน 30mA 🔥 โหลดเกินพิกัด 💥 ไฟลัดวงจร ขั้นตอนแก้ไข ▶ ปิด RCBO ▶ ตรวจสอบอุปกรณ์ไฟฟ้าและสายไฟ ▶ แก้ไขสาเหตุให้เรียบร้อย ▶ เปิด RCBO กลับมาใช้งาน ข้อดีและจุดเด่นอุปกรณ์ ⭐ รวมฟังก์ชัน ป้องกันไฟรั่ว/ไฟดูด+ป้องกันกระแสเกินและลัดวงจร ครบในตัวเดียว ⭐ ปลอดภัยสูง สำหรับผู้ใช้งาน ตัดเมื่อมีกระแสรั่วเกิน 30mA ⭐ ป้องกันวงจรไฟฟ้าได้ครบทุกเหตุการณ์ Earth Leakage / Overload / Short–Circuit ⭐ ช่วยแยกวงจรได้อย่างอิสระ ถ้าวงจรใดเกิดการลัดวงจรหรือไฟรั่ว ระบบจะตัดเฉพาะจุดนั้น ⭐ ใช้งานง่ายและบำรุงรักษาไม่ยุ่งยาก มีปุ่ม TEST สำหรับเช็คระบบ ⭐ ขนาดกะทัดรัดและติดตั้งบนราง DIN ได้ง่าย ข้อควรระวัง / ข้อจำกัด ⚠️ ต้องต่อสาย L และ N ให้ครบและถูกขั้ว ⚠️ ห้ามใช้ Neutral ร่วมกับวงจรอื่น ⚠️ ตรวจจับได้เฉพาะ กระแสรั่วชนิด AC ⚠️ ต้องเลือกพิกัดกระแสให้เหมาะกับโหลด ⚠️ ควรทดสอบปุ่ม TEST เป็นประจำ ขนาด (Dimensions) ✅ ความกว้าง (Width): 72 มม. ✅ ความสูง (Height): 77 มม. ✅ ความลึก/ความยาว (Depth/Length): 54 มม. ✅ น้ำหนัก (Weight) : 0.28 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : CHINT RCBO NXBLE-63H ✅ จำนวนโพล (Poles) : 2P (Phase + Neutral) ✅ Type : AC ✅ ความสามารถตัดลัดวงจร (Icn) : 10kA ✅ ช่วงกระแสพิกัด (In) : 10A-63A (ขึ้นกับโหลดที่ใช้) ✅ ระบบตัดกระแสรั่วที่ : 30mA (0.03A) ป้องกันไฟดูด/รั่วลงดินสำหรับคนทั่วไป ✅ แรงดันพิกัด (Rated Voltage) : 230 / 240 V AC ✅ วิธีติดตั้ง : ราง DIN Rail 35 มม ⚡ การต่อระบบทั่วไป (Wiring Integration) แหล่งจ่าย │ [ Main Switch / MCCB ] │ ├── L ─────┐ │ │ └── N ──┐ │ │ │ ┌──▼──▼──┐ │ RCBO │ NXBLE-63H 2P └──▲──▲──┘ │ │ L ออก ──┘ └── N ออก │ [ LOAD ] (ปลั๊ก / ไฟ / อุปกรณ์) │ สายดิน Earth ───────► Earth Busbar ⚡ จุดต่อสายของ RCBO (สำคัญมาก) 🔹 ด้านเข้า (INPUT – ด้านบน) ▶ L (Line/Phase) : สายเฟสจากเมนสวิตช์หรือ MCB เมน ▶ N (Neutral) : สายนิวทรัลจากแหล่งจ่าย (ต้องผ่าน RCBO) 🔹 ด้านออก (OUTPUT – ด้านล่าง) ▶ L (Line) : ไปยังโหลด (ปลั๊ก/เครื่องใช้ไฟฟ้า) ▶ N (Neutral) : ไปยังโหลด เฉพาะวงจรนี้เท่านั้น อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ Consumer Unit ตู้คอนซูมเมอร์ยูนิต ⚙️ ราง DIN 35 mm สำหรับติดตั้ง RCBO ให้แน่นและมั่นคง ⚙️ Terminal Block / Busbar Bar (ชุดรางเชื่อมไฟ) เพื่อจัดระเบียบการเดินสายไฟในตู้ ⚙️ SPD ป้องกันแรงดันเกินจากฟ้าผ่า หรืออุปกรณ์ไฟฟ้าภายในอาคาร ⚙️ MCB / MCCB (สำหรับวงจรแยกอื่น ๆ) เมื่อออกแบบตู้ไฟ ไม่ได้ใช้ RCBO ทุกขั้ว ⚙️ RCD Tester สำหรับทดสอบความปลอดภัยของระบบ สรุป 🔌 CHINT NXBLE-63H 2P 30mA Type AC 10kA เบรกเกอร์รวมกันดูด กันไฟเกิน และกันลัดวงจรในตัวเดียว ปลอดภัย ใช้งานง่าย เหมาะกับบ้านและอาคารทั่วไป อุปกรณ์ตัวนี้ทำอะไรได้บ้าง? RCBO คือเบรกเกอร์ที่ รวม 3 การป้องกันไว้ในตัวเดียว ⚡ กันไฟดูด / ไฟรั่ว (RCD) 🔥 กันกระแสเกิน (Overload) 💥 กันลัดวงจร (Short Circuit)
