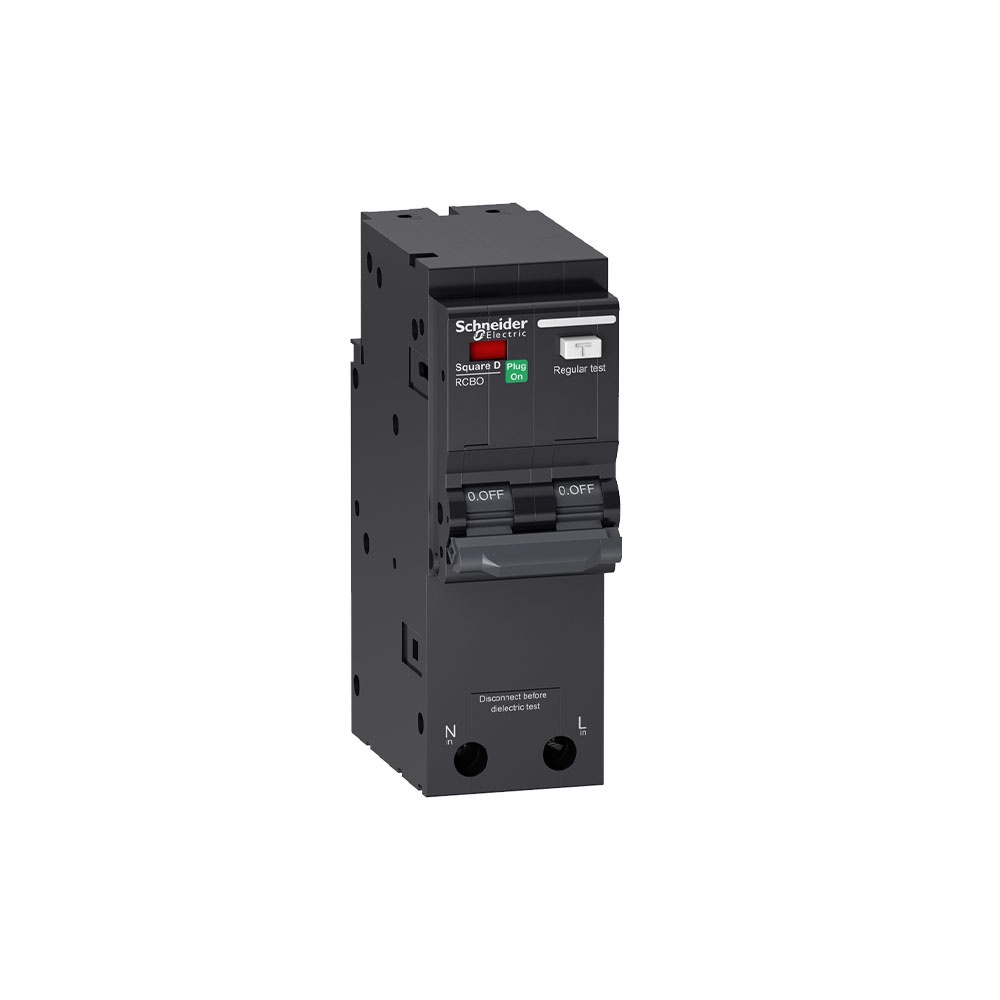

Schneider Electric เมนเซอร์กิตเบรกเกอร์ กันดูด ป้องกันไฟรั่ว/ไฟดูด 2 โพล ขนาด 63A 10kA 30mA รหัส QO263C10RCBO30

อุปกรณ์กันไฟฟ้าดูดหรือไฟฟ้ารั่วแบบ Plug On แบบเป็นเมนเบรกเกอร์ในตัว (QOvs-RCBO) แบบ 1 Pole 10 - 50 แอมป์ และแบบ 2 Pole 16 - 63 แอมป์ ผ่านการทดสอบมาตรฐาน IEC 61009 และ มอก. 909-2548 สำหรับผู้พักอาศัยตามบ้านเรือนทั่วไปไม่ต้องปรับบายพาส ป้องกันไฟฟ้าลัดวงจร ไฟช็อต ไฟฟ้าเกิน ไฟฟ้าดูด ป้องกันเฉพาะจุดตัดวงจรรวดเร็วภายในเวลา 0.04 วินาที มีปุ่มทดสอบการทำงานในตัว (Test Trip) สำหรับการตรวจสอบการทำงานของการทริบ และกลไกการทำงานต่างๆภายในแผงวงจร Main Circuit breaker application : Distribution Range : Square D Product name : QOvs RCBO Product or component type : Residual current breaker with overcurrent protection (RCBO) Poles description : 2P [In] rated current : 63 A at 40 °C Earthing system TT TN-S IT Curve code : C Earth-leakage sensitivity : 30 mA Breaking capacity : 10000 A Icn at 230/240 V AC 50/60 Hz Complementary Number of protected poles : 2 Network frequency : 50/60 Hz Network type : AC Trip unit technology : Thermal-magnetic Magnetic tripping limit : 5...10 x In [Ue] rated operational voltage : 230/240 V AC 50/60 Hz Residual current tripping technology : Voltage dependent Earth-leakage protection time delay : Instantaneous Earth-leakage protection class : Type AC [Icw] rated short-time withstand current : Icw: 250 A during 8/20 µs impulse withstand [Ics] rated service breaking capacity : 7500 A at 230/240 V AC 50/60 Hz Electrical insulation class : Class II Limitation class : 3 [Ui] rated insulation voltage : 400 V AC 50/60 Hz [Uimp] rated impulse withstand voltage : 4 kV Suitability for isolation : Yes Contact position indicator : Yes Control type : Toggle Local signaling : ON/OFF indication Mounting mode : Plug-on Mounting support : Socket Comb busbar and distribution block compatibility : NO Height : 110 mm Width : 38 mm Depth : 89 mm Net weight : 300 g Colour : Black Mechanical durability : 20000 cycles Electrical durability : 5000 cycles Connections - terminals Screw clamp terminal (bottom) 1…35 mm² rigid Screw clamp terminal (bottom) 1…25 mm² flexible Plug-in connector (top) Wire stripping length : 15 mm for bottom connection Tightening torque : 3.5 N.m bottom Earth-leakage protection : Integrated Environment Standards IEC 61009-1 TIS 909-2548 IEC 61009-2-2 Product certifications : TISI IP degree of protection : IP20 Tropicalisation : 2 Relative humidity : 95 % at 55 °C Ambient air temperature for operation : -15…60 °C Ambient air temperature for storage : -40…85 °C
