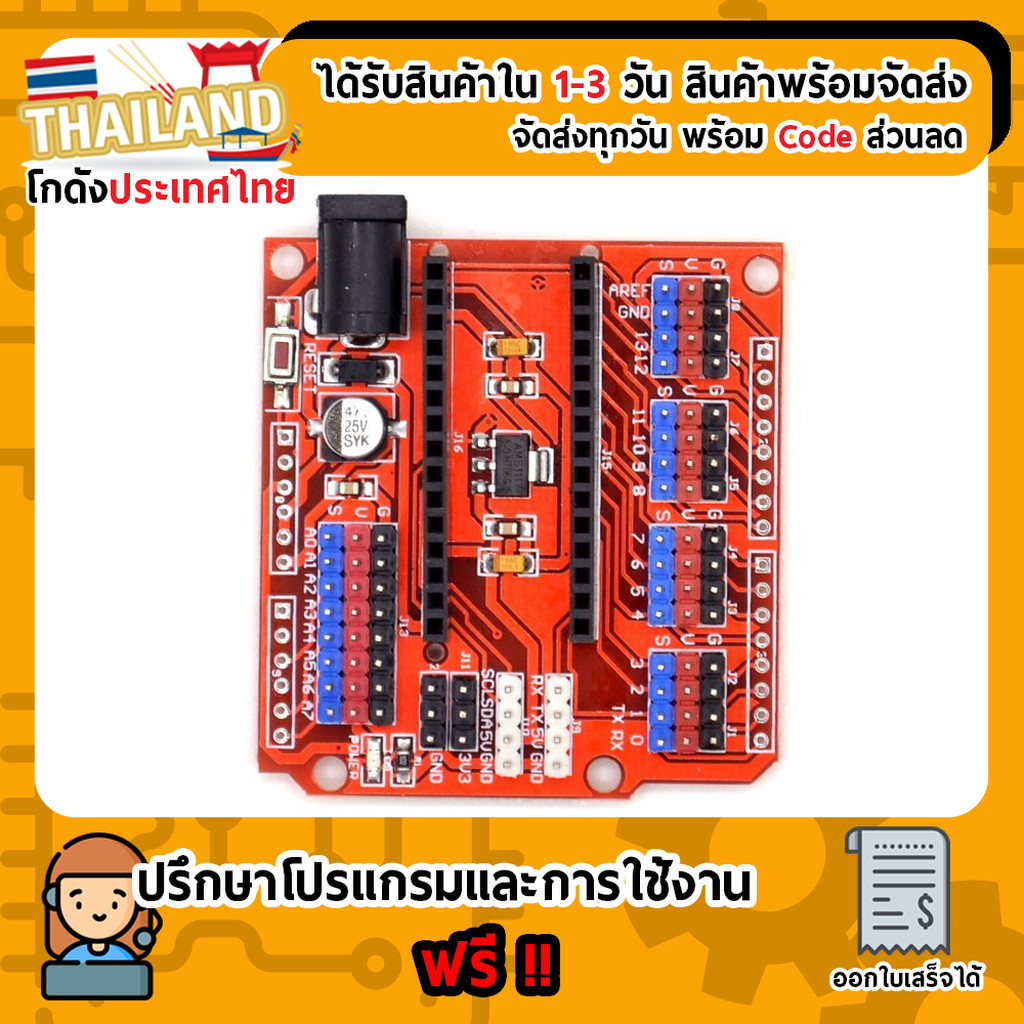

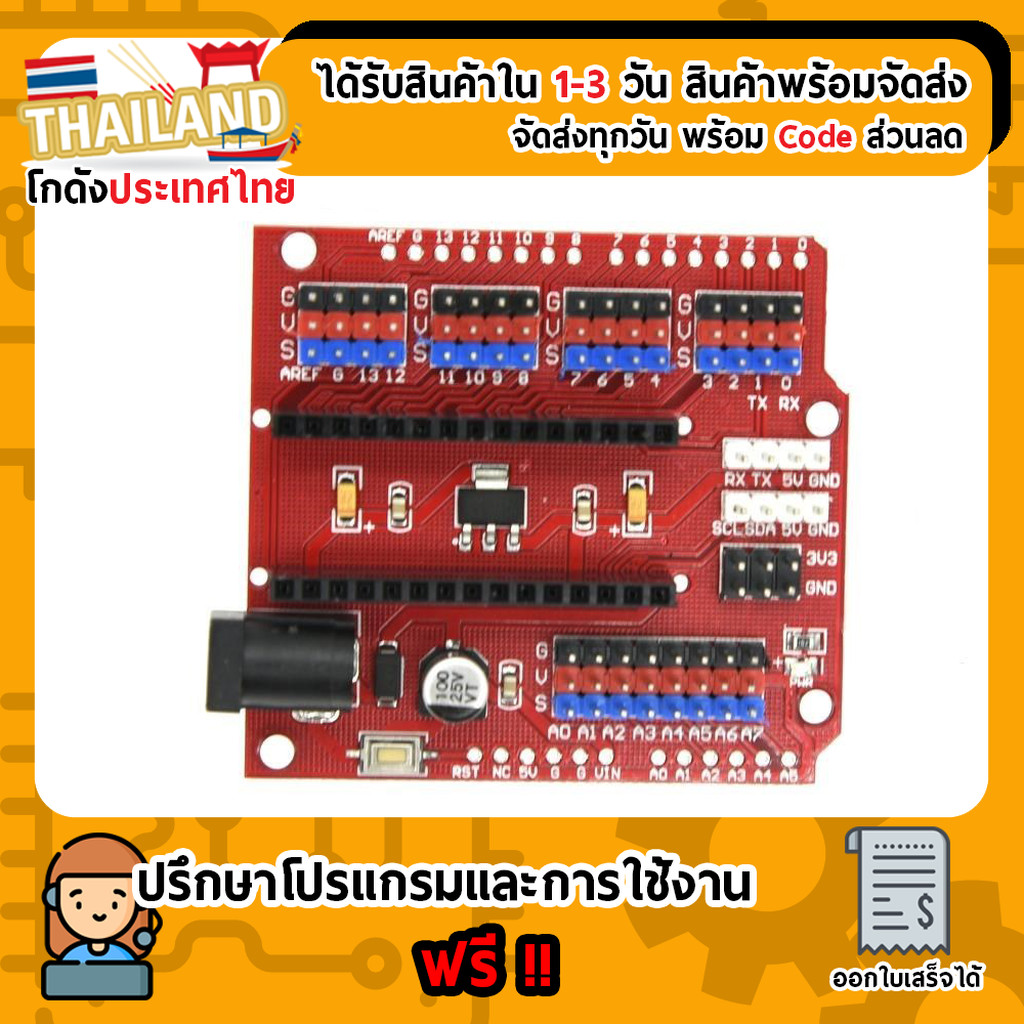

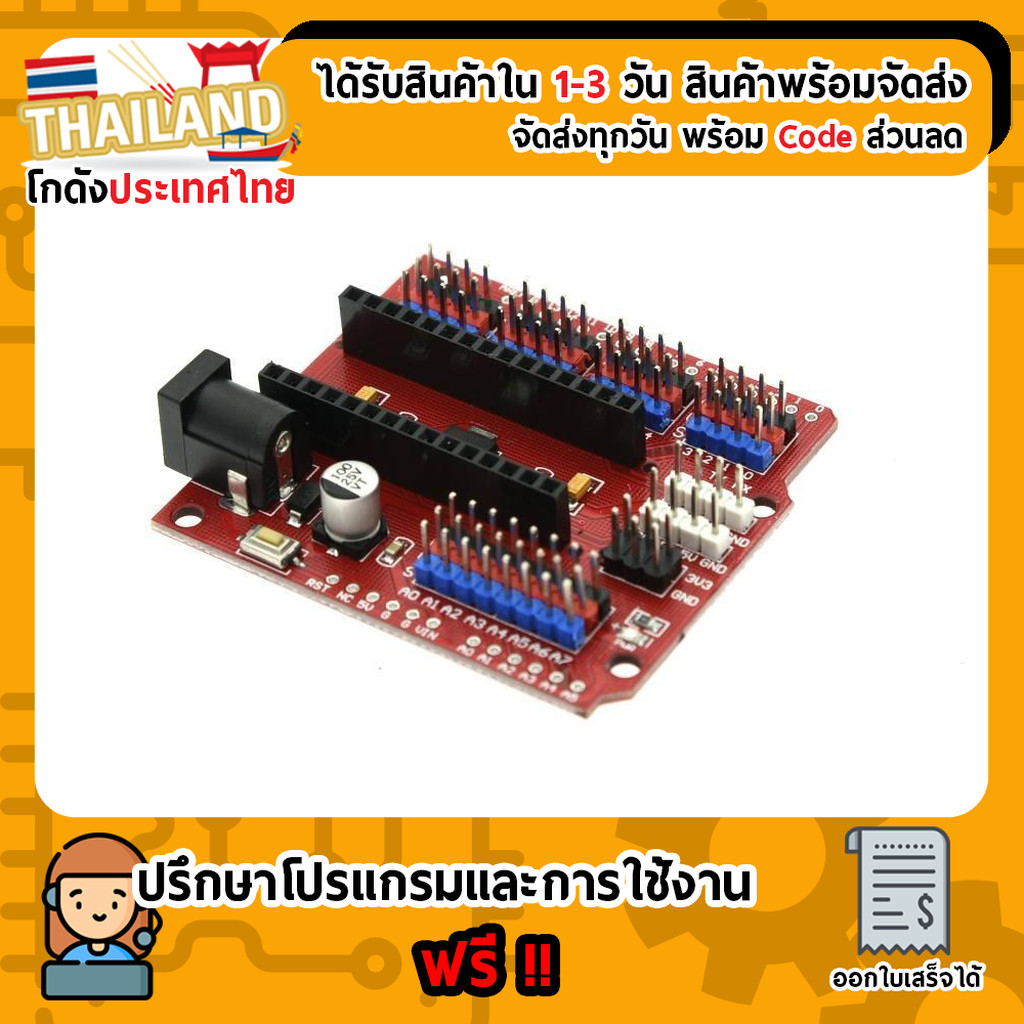

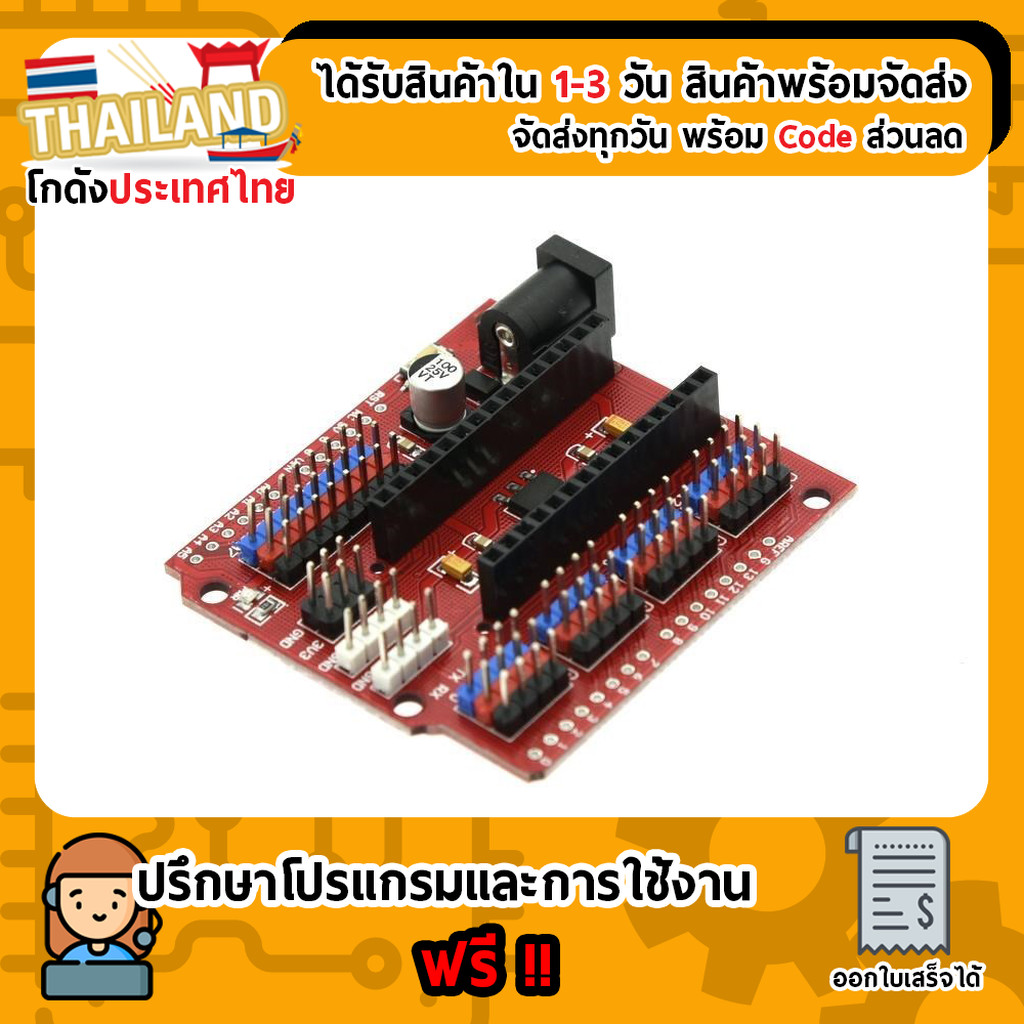

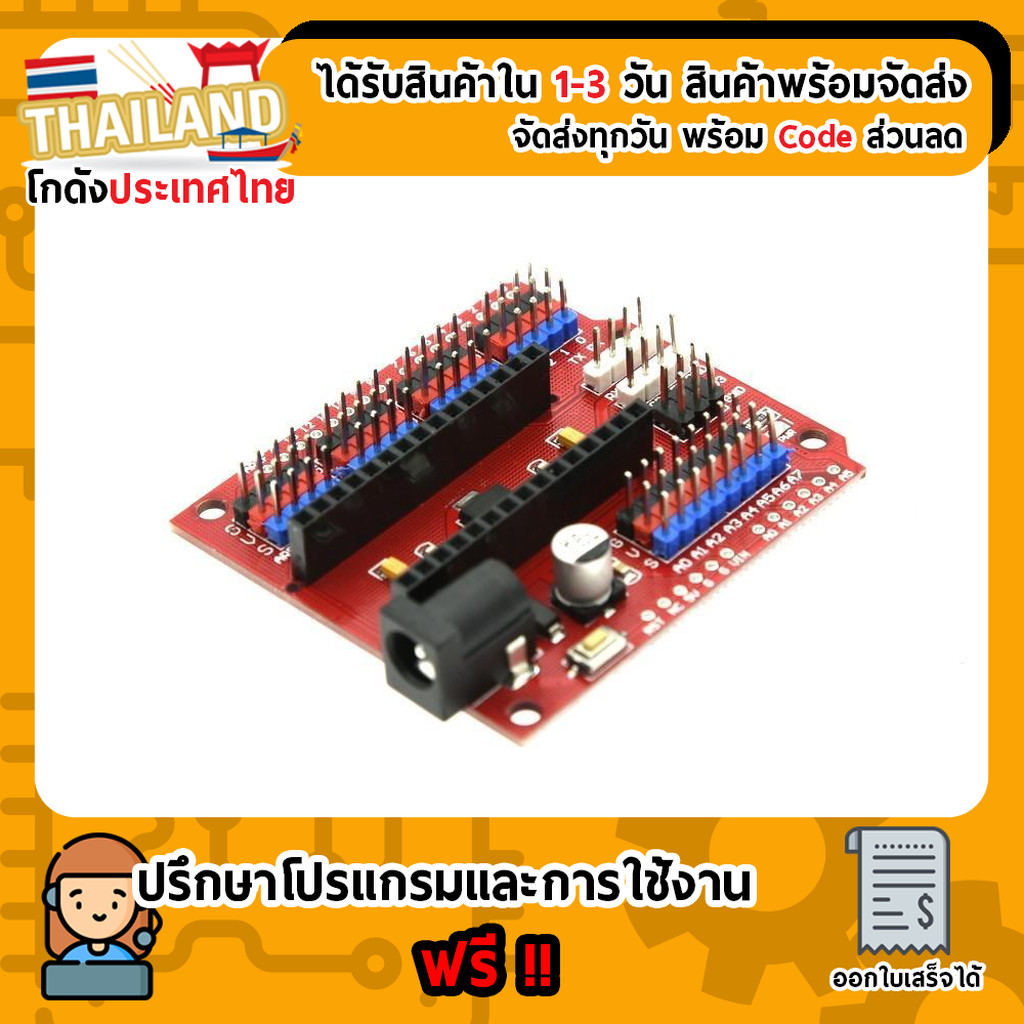

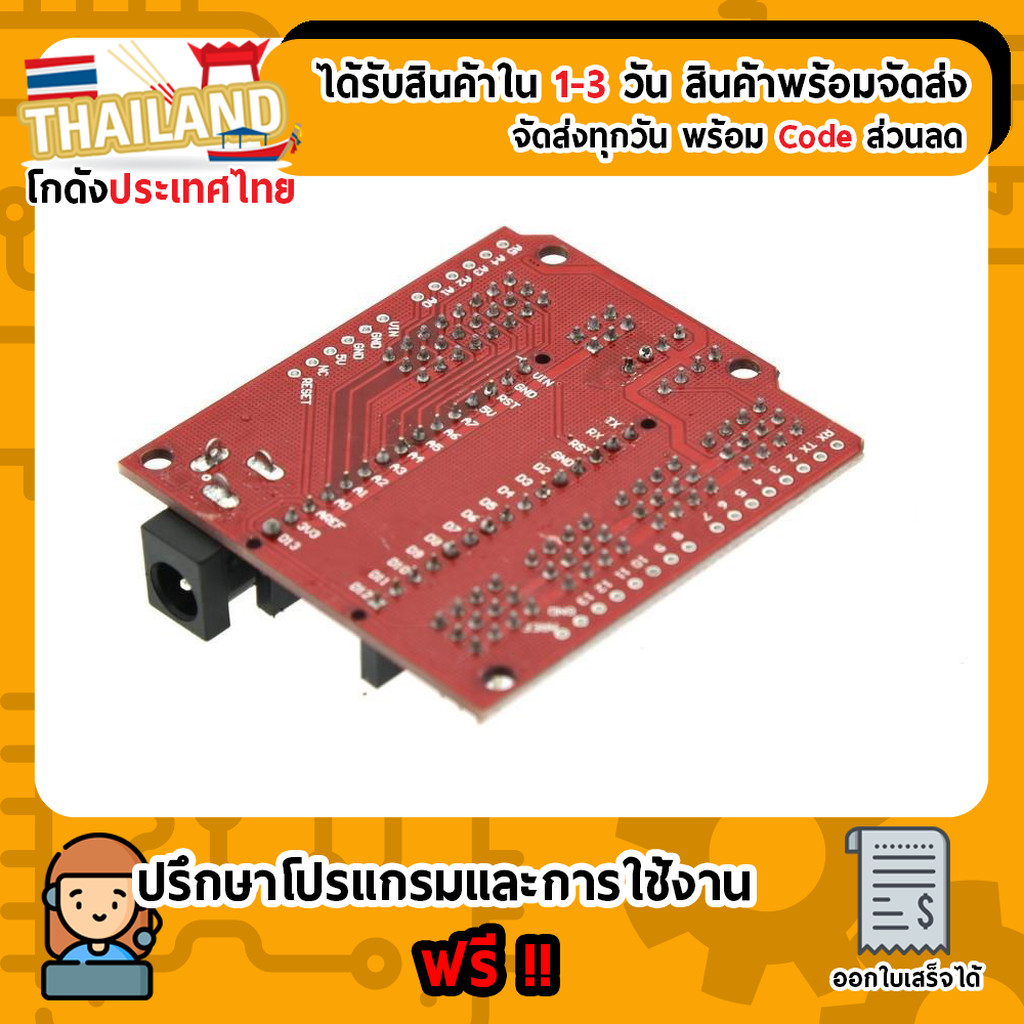

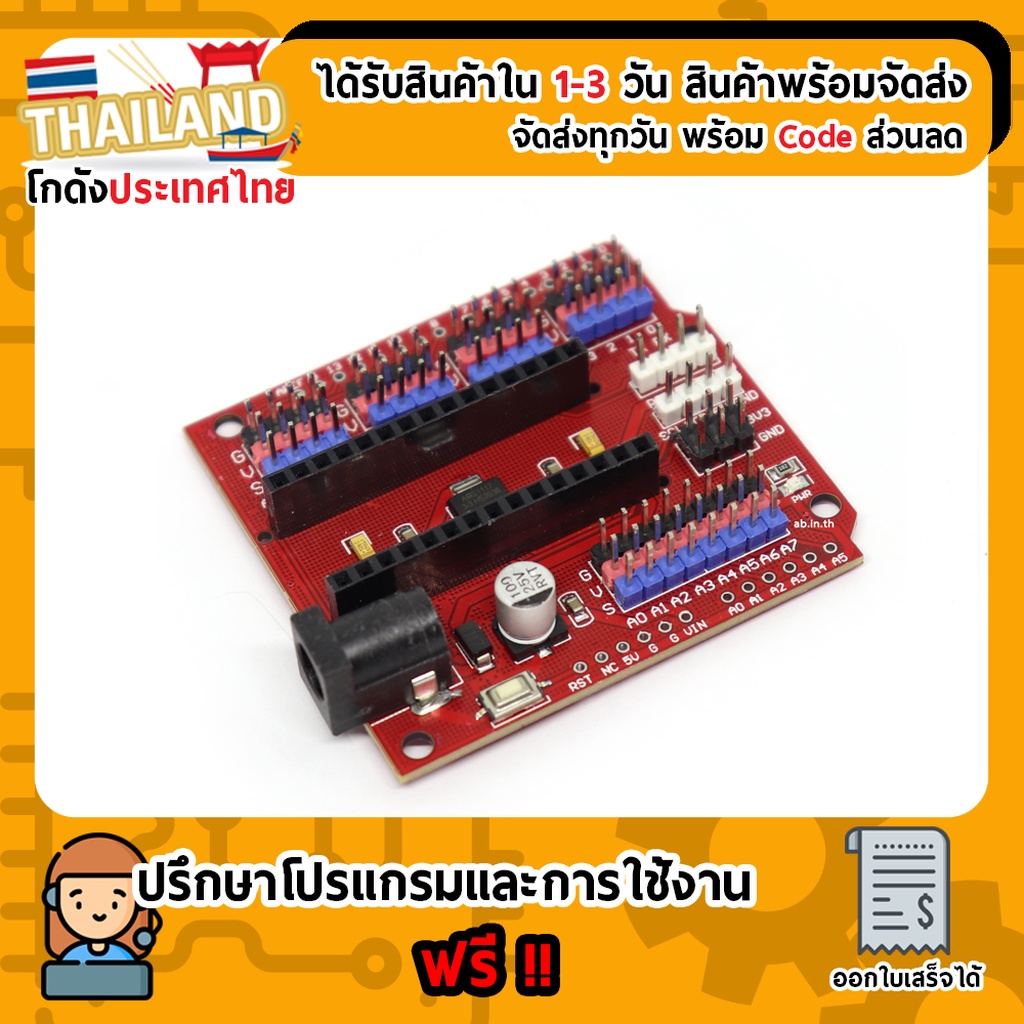

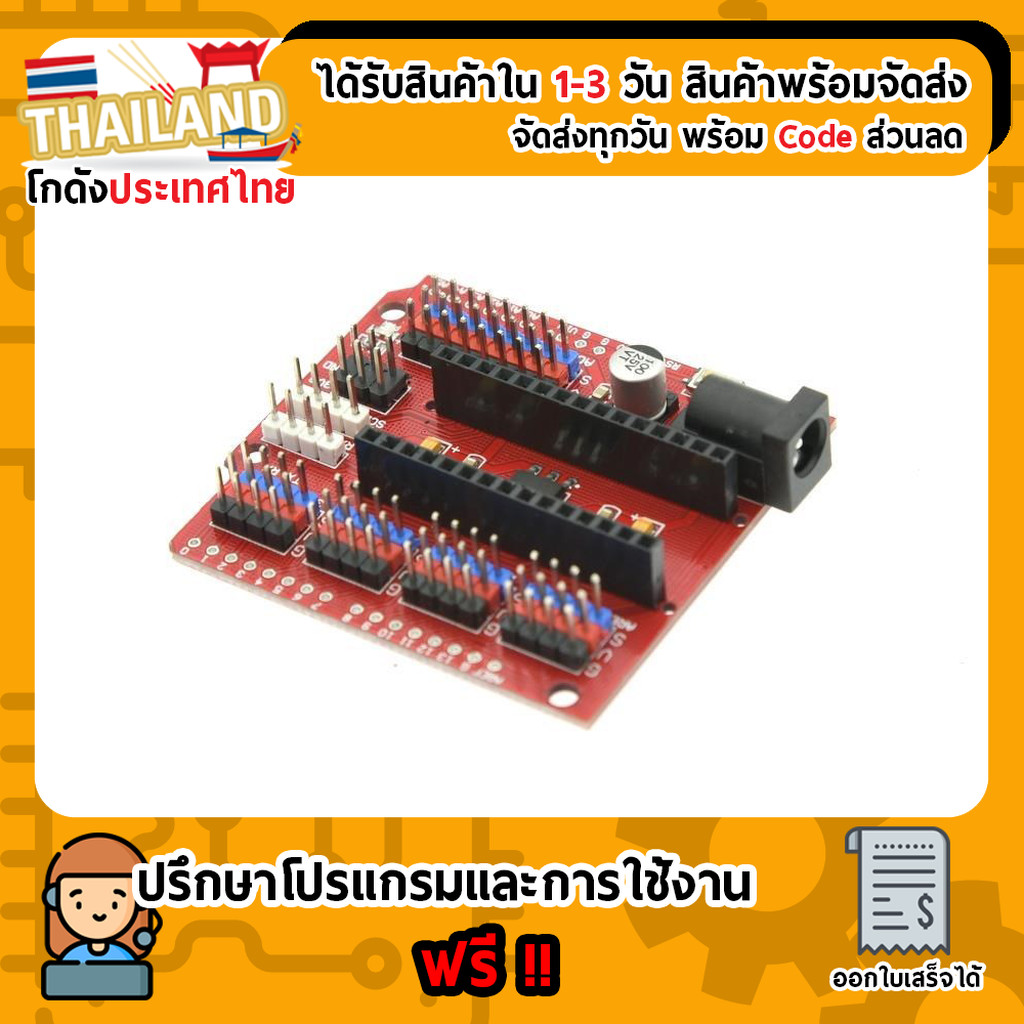

Funduino Nano Shield For Arduino Nano

Funduino Nano Shield V3.0 (IO Expansion Board) สำหรับ Arduino Nano ยกระดับการพัฒนาโปรเจกต์ Embedded System และ IoT ด้วย Funduino Nano Shield V3.0 แผงวงจรขยายขาพอร์ต (IO Expansion Shield) ที่ออกแบบมาอย่างแม่นยำเพื่อบอร์ด Arduino Nano (หรือบอร์ดที่มี Pinout รูปแบบเดียวกัน เช่น LGT8F328P) ช่วยแปลงขาเชื่อมต่อแบบเดิมให้เป็นอินเทอร์เฟซแบบ GVS (Ground-Voltage-Signal) เพื่อการเชื่อมต่อเซ็นเซอร์และอุปกรณ์ต่าง ๆ ได้อย่างรวดเร็ว ปลอดภัย และเป็นระเบียบตามมาตรฐานอุตสาหกรรม จุดเด่นและคุณสมบัติเชิงวิศวกรรม - โครงสร้าง GVS แบบ 3-Pin: แยกขาสัญญาณ (Signal), แหล่งจ่ายไฟ (VCC), และกราวด์ (GND) ออกมาอย่างเป็นเอกเทศสำหรับทุกพอร์ต I/O (Digital D0-D13 และ Analog A0-A7) ป้องกันการลัดวงจรจากการต่อสายผิดพลาด - ช่องเชื่อมต่อสื่อสารเฉพาะทาง (Dedicated Communication Ports): มีการจัดกลุ่มขาเฉพาะสำหรับอินเทอร์เฟซ I2C (SDA, SCL, VCC, GND) และ UART (TX, RX, VCC, GND) ช่วยให้ต่อจอแสดงผล OLED, LCD หรือโมดูลสื่อสาร เช่น Bluetooth, Wi-Fi ได้ทันที - ระบบจ่ายไฟภายนอกประสิทธิภาพสูง: มาพร้อมช่องเสียบ DC Barrel Jack (ขนาด 5.5x2.1mm) รองรับแรงดันไฟฟ้าขาเข้ากว้างเพื่อจ่ายไฟตรงไปยังพิน VIN ของบอร์ด Nano - ปุ่มรีเซ็ตบนบอร์ด (Onboard Reset Button): ช่วยให้สามารถรีสตาร์ตระบบเพื่อทดสอบการทำงานของเฟิร์มแวร์ได้อย่างสะดวก แม้จะติดตั้ง Shield อยู่ในเคสหรือโครงสร้างหุ่นยนต์ ข้อมูลทางเทคนิค (Technical Specifications) พารามิเตอร์ (Parameter) รายละเอียดข้อกำหนด (Specifications) บอร์ดไมโครคอนโทรลเลอร์ที่รองรับ Arduino Nano V3.0 (ATmega328P) และบอร์ดโคลนที่ใช้ Pinout เดียวกัน รูปแบบพินเอาต์พุต (Pinout Format) GVS (Ground, VCC, Signal) สำหรับ Digital 14 ช่อง และ Analog 8 ช่อง แรงดันไฟฟ้าใช้งาน (Logic Level) 5V DC (อ้างอิงตามระดับลอจิกของบอร์ด Arduino Nano) ช่วงแรงดันไฟฟ้าขาเข้า (DC Jack Input) 7V ถึง 12V DC (แนะนำที่ 9V DC เพื่อป้องกันความร้อนสะสมบน LDO) พอร์ตสื่อสารพิเศษ 1x I2C Port, 1x UART (Serial) Port, 1x APC220 Wireless Port ขนาดมิติตัวบอร์ด (Dimensions) 57.2 mm x 53.5 mm x 12.0 mm (กว้าง x ยาว x สูง) น้ำหนักโดยประมาณ (Weight) 22 กรัม ⚠️ ข้อควรระวังและทริกเชิงช่างในการใช้งานจริง - ขีดจำกัดกระแสของ LDO: แรงดันไฟจาก DC Jack จะถูกส่งไปที่ขา VIN ของ Arduino Nano เพื่อแปลงเป็น 5V ผ่านตัวควบคุมแรงดัน (LDO Regulator AMS1117) บนตัวบอร์ด Nano ซึ่งสามารถจ่ายกระแสสูงสุดได้ประมาณ 800mA เท่านั้น ห้ามนำไปขับโหลดที่กินกระแสสูง เช่น เซอร์โวมอเตอร์หลายตัวพร้อมกัน หรือมอเตอร์ DC โดยตรง เพราะจะทำให้ LDO ของบอร์ด Nano ร้อนจัดจนเสียหายได้ - การต่อโหลดกำลังสูง (High-Power Loads): หากต้องการขับเซอร์โวมอเตอร์ (เช่น SG90, MG90S) แนะนำให้แยกแหล่งจ่ายไฟ 5V/6V ภายนอกมาจ่ายให้ระบบขับเคลื่อนโดยตรง และเชื่อมต่อกราวด์ (GND) ร่วมกัน (Common Ground) ระหว่างแหล่งจ่ายไฟภายนอกและบอร์ด Nano Shield - ระดับแรงดันลอจิก (Logic Levels): พอร์ต I/O ทั้งหมดทำงานที่ระดับลอจิก 5V หากต้องการนำไปเชื่อมต่อกับเซ็นเซอร์หรือโมดูลสื่อสารที่ทำงานด้วยแรงดัน 3.3V (เช่น ESP8266, Raspberry Pi Pico หรือโมดูลเซ็นเซอร์บางชนิด) จำเป็นต้องต่อผ่านวงจรแปลงระดับสัญญาณ (Logic Level Shifter) เสมอ เพื่อป้องกันพอร์ตอินพุตของอุปกรณ์ปลายทางเสียหาย การประยุกต์ใช้งานในอุตสาหกรรมและโปรเจกต์ เนื่องจากขนาดที่กะทัดรัดและการจัดระเบียบสายไฟที่เป็นระบบ Funduino Nano Shield จึงเหมาะอย่างยิ่งสำหรับ: - ระบบตรวจวัดและควบคุมในงาน IoT (Internet of Things): การต่อพ่วงเซ็นเซอร์อุณหภูมิ ความชื้น แสง และส่งข้อมูลผ่านโมดูลสื่อสาร - ระบบหุ่นยนต์ขนาดเล็ก (Robotics): การเชื่อมต่อเซ็นเซอร์วัดระยะทาง Ultrasonic (HC-SR04), เซ็นเซอร์ตรวจจับเส้นอินฟราเรด และเซอร์โวมอเตอร์ควบคุมทิศทาง - ชุดการเรียนรู้และสื่อการสอน (Educational Kits): ช่วยให้นักเรียนและผู้เริ่มต้นสามารถต่อวงจรทดลองได้โดยไม่ต้องประสบปัญหาการหลุดหรือสัมผัสไม่แน่นของสายไฟบนเบรดบอร์ด (Protoboard) รายการสินค้าในชุด (Package List) - Funduino Nano Shield V3.0 (บอร์ดขยายขา IO Expansion สำหรับ Arduino Nano) จำนวน 1 ชิ้น วิดีโอแนะนำการใช้งานและการต่อวงจร
