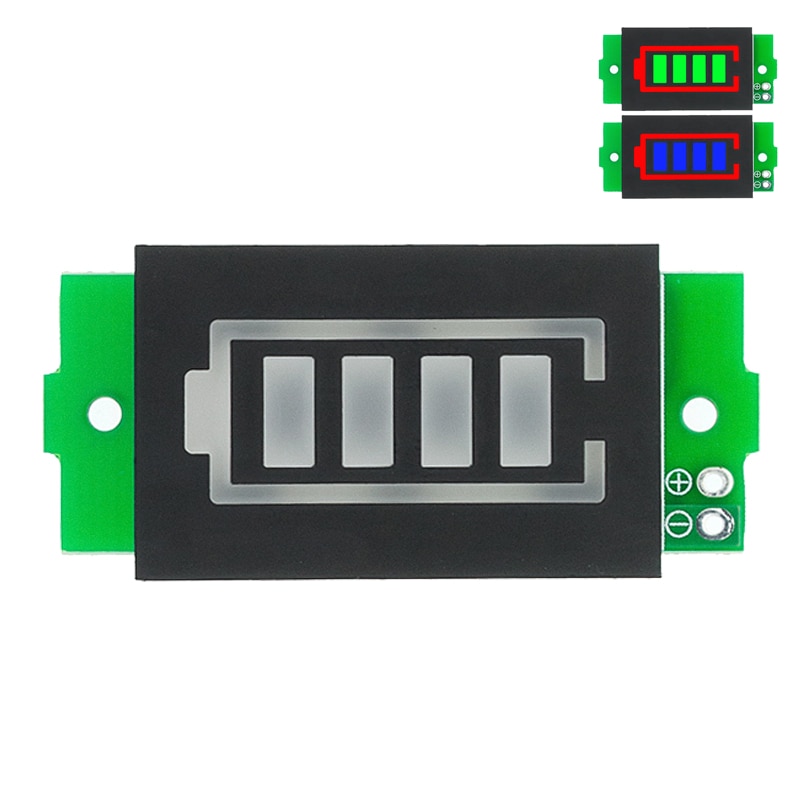

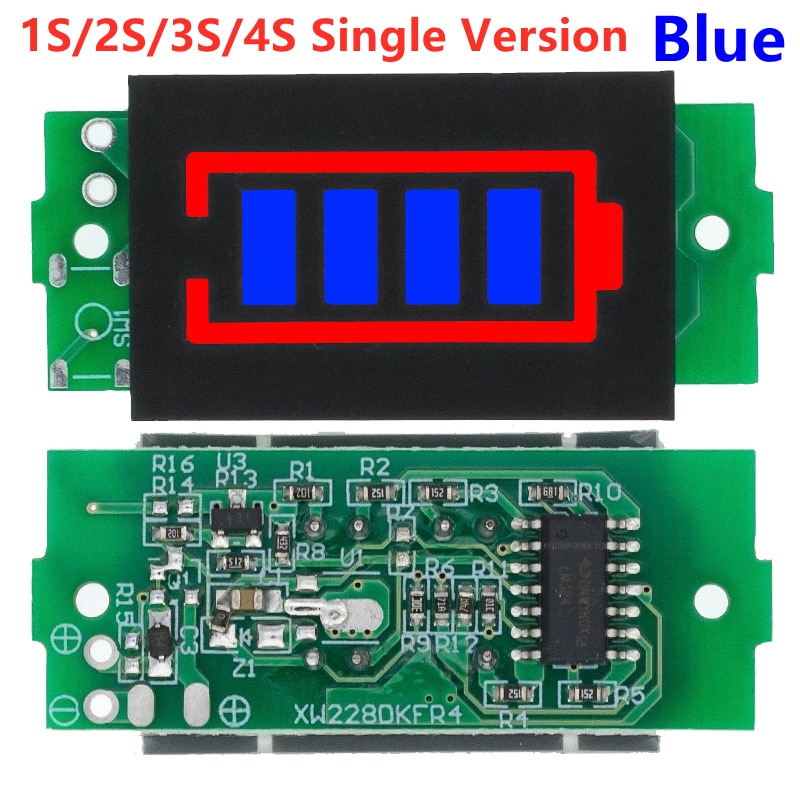

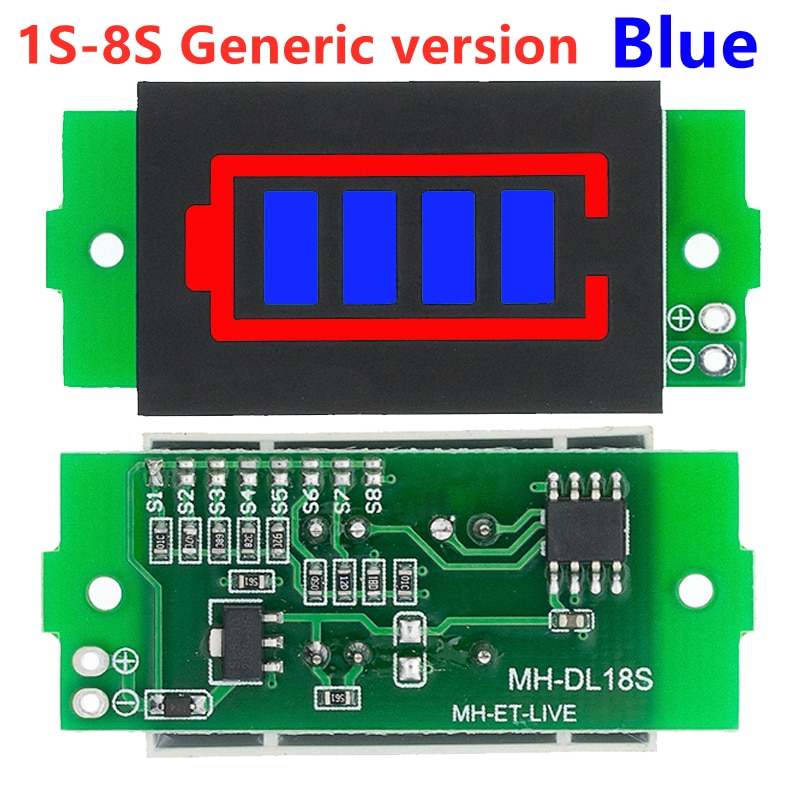

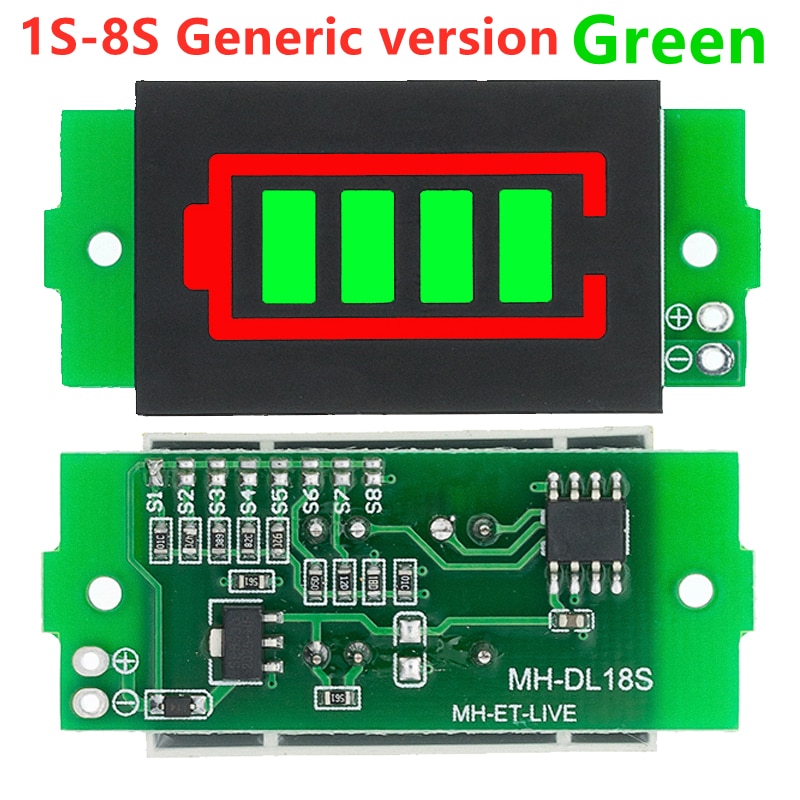

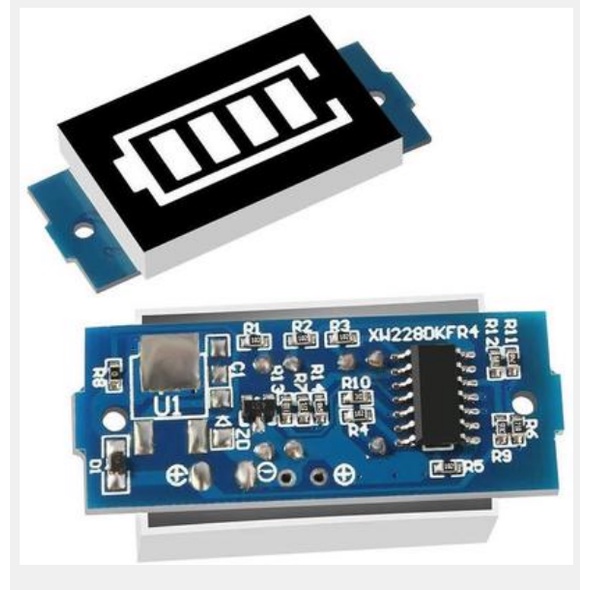

โมดูลทดสอบความจุแบตเตอรี่ลิเธียม 1S-4S-8S Single 3.7V 4.2V หน้าจอสีฟ้า สําหรับยานพาหนะ ยานพาหนะไฟฟ้า

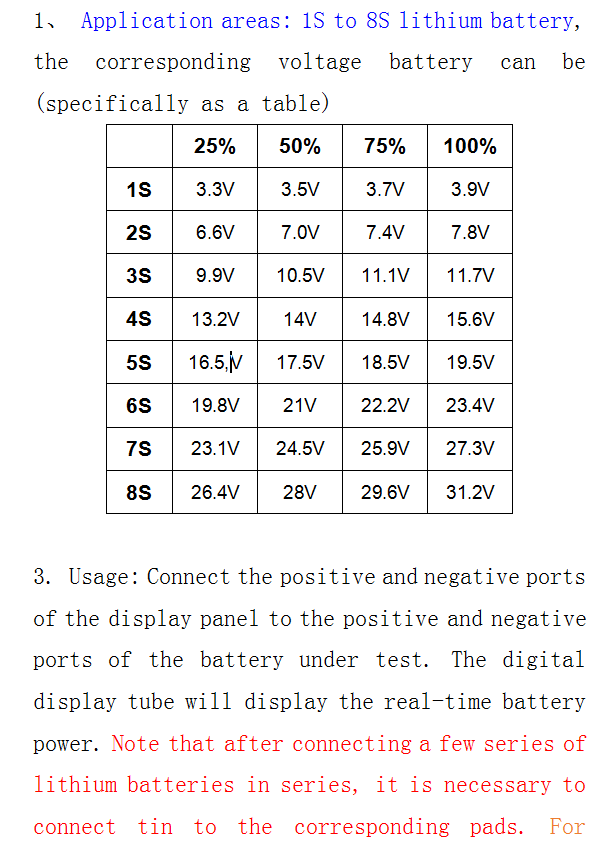

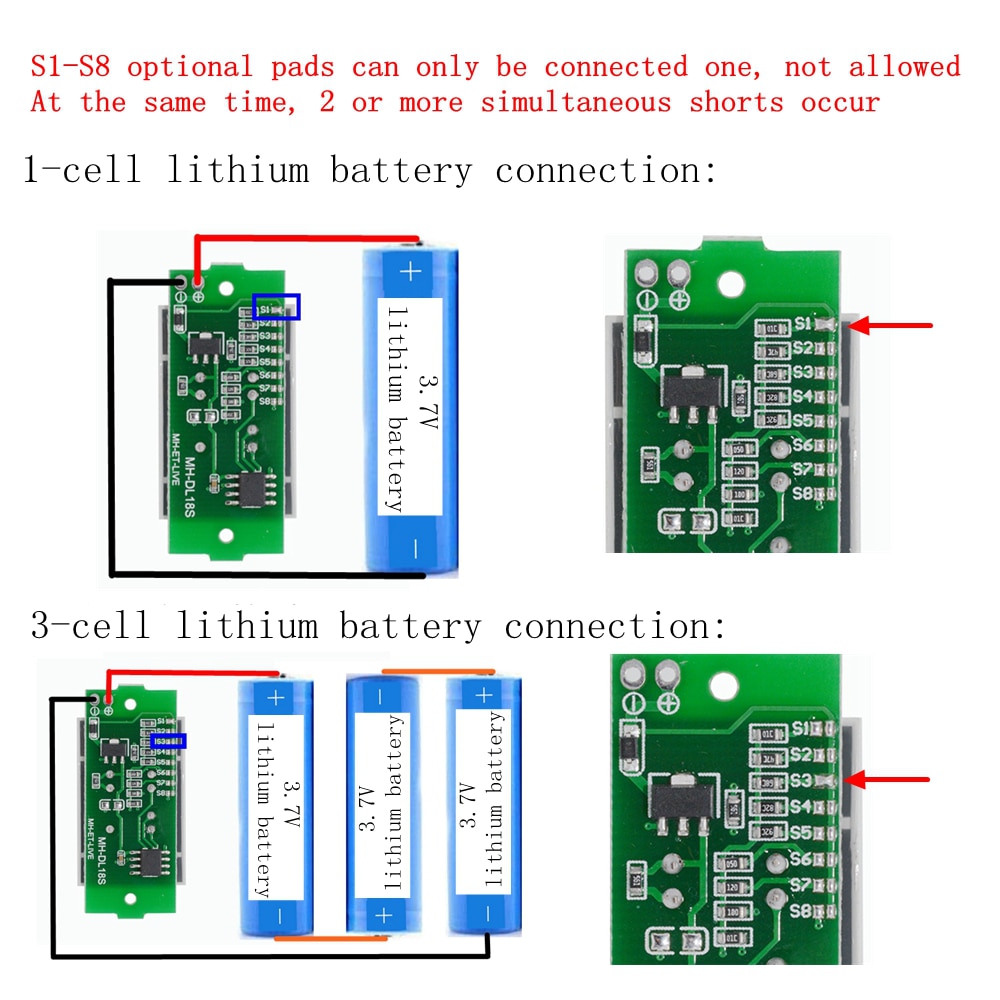

พร้อมรับคำเตือนด้วยเสียงที่อบอุ่น: รุ่นนี้ไม่กันน้ำหากคุณใช้กลางแจ้งโปรดทำหน้าที่กันน้ำได้ดีเนื่องจากจำเป็นต้องใช้ส่วนประกอบอิเล็กทรอนิกส์ในสภาพแวดล้อมที่แห้ง แบตเตอรี่ Ni-Mh ตะกั่วกรดลิเธียมไฟฟ้าสามารถใช้บอร์ดแสดงพลังงานได้ วิธีใช้: เชื่อมต่อขั้วบวกและขั้วลบของบอร์ดแสดงผลและเชื่อมต่อกับปลาย 2 ด้านของขั้วบวกและขั้วลบของแบตเตอรี่ที่วัดได้และท่อดิจิตอลจะแสดงพลังงานแบตเตอรี่แบบเรียลไทม์ พารามิเตอร์การแสดงผล: แรงดันแบตเตอรี่มากกว่า NX 3.3V และกำลังไฟอยู่ที่ 1 กริด (หมายเหตุ: N หมายถึงจำนวนเซลล์แบตเตอรี่) (ข้อมูลต่อไปนี้คือค่าอ้างอิงจะมีช่วง ประมาณ 2% ช่วงข้อผิดพลาดอย่ายิงหากความแม่นยำสูง) แรงดันแบตเตอรี่มากกว่า NX 3.5V, กำลังไฟ 2 กริดสว่าง แรงดันแบตเตอรี่มากกว่า NX 3.7V, กำลังไฟ 3 กริดสว่าง แรงดันแบตเตอรี่มากกว่า NX 3.9V และไฟคือกำลังไฟ 4 กริด แรงดันแบตเตอรี่น้อยกว่า NX 3.3V และการแสดงผล 4 ส่วนจะปิดทั้งหมดซึ่งแสดงว่าแบตเตอรี่ต่ำกว่า 3.3V ในเวลานี้ควรชาร์จแบตเตอรี่ สีของท่อดิจิตอล: กรอบเป็นสีแดงตารางแสดงผลด้านในเป็นตัวเลือกสีเหลือง - เขียวและน้ำเงิน 2 และแบตเตอรี่ชาร์จเต็มและ 4 กริดสว่างเต็มที่ ช่วงแรงดันไฟฟ้ากรดตะกั่ว 4v: แรงดันแบตเตอรี่มากกว่า 3.3V กำลังไฟ 1 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 3.5V, กำลังไฟ 2 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 3.7V, กำลังไฟ 3 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 3.9V และไฟอยู่ที่ 4 กริด แรงดันไฟฟ้าตะกั่วกรด 6v (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 2 สาย) แรงดันแบตเตอรี่มากกว่า 5.6V, กำลังไฟ 1 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 5.9V, กำลังไฟ 2 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 6.2V, กำลังไฟ 3 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 6.6V และไฟอยู่ที่ 4 กริด ช่วงแรงดันไฟฟ้ากรดตะกั่ว 12v: (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 4 สาย) แรงดันแบตเตอรี่มากกว่า 11.0V และกำลังไฟอยู่ที่ 1 ตาราง แรงดันแบตเตอรี่มากกว่า 11.8V และกำลังไฟอยู่ที่ 2 กริด แรงดันแบตเตอรี่มากกว่า 12.3V, กำลังไฟ 3 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 13.1V และกำลังไฟ 4 กริดเปิดอยู่ ช่วงแรงดันไฟฟ้ากรดตะกั่ว 24v: (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 8 สาย) แรงดันแบตเตอรี่มากกว่า 22.3V และกำลังไฟอยู่ที่ 1 ตาราง แรงดันแบตเตอรี่มากกว่า 23.5V และกำลังไฟอยู่ที่ 2 กริด แรงดันแบตเตอรี่มากกว่า 24.7V, กำลังไฟ 3 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 26.3V และกำลังไฟ 4 กริดเปิดอยู่ ช่วงแรงดันไฟฟ้ากรดตะกั่ว 36V: (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 12 สตริง) หมายเหตุ: กรดตะกั่ว 36V เกิน 43V จะไหม้ แรงดันแบตเตอรี่มากกว่า 33.9V กำลังไฟ 1 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 35.9V และกำลังไฟอยู่ที่ 2 กริด แรงดันแบตเตอรี่มากกว่า 37.9V กำลังไฟ 3 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 39.9V และไฟอยู่ที่ 4 กริด ช่วงแรงดันไฟฟ้ากรดตะกั่ว 48V: (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 15 สตริง) หมายเหตุ: กรดตะกั่ว 48V มากกว่า 59V จะไหม้ แรงดันแบตเตอรี่มากกว่า 43V และกำลังไฟอยู่ที่ 1 ตาราง แรงดันแบตเตอรี่มากกว่า 45.6V, กำลังไฟ 2 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 48.2V, กำลังไฟ 3 กริดสว่าง แรงดันแบตเตอรี่มากกว่า 50.9V และกำลังไฟ 4 กริดเปิดอยู่
