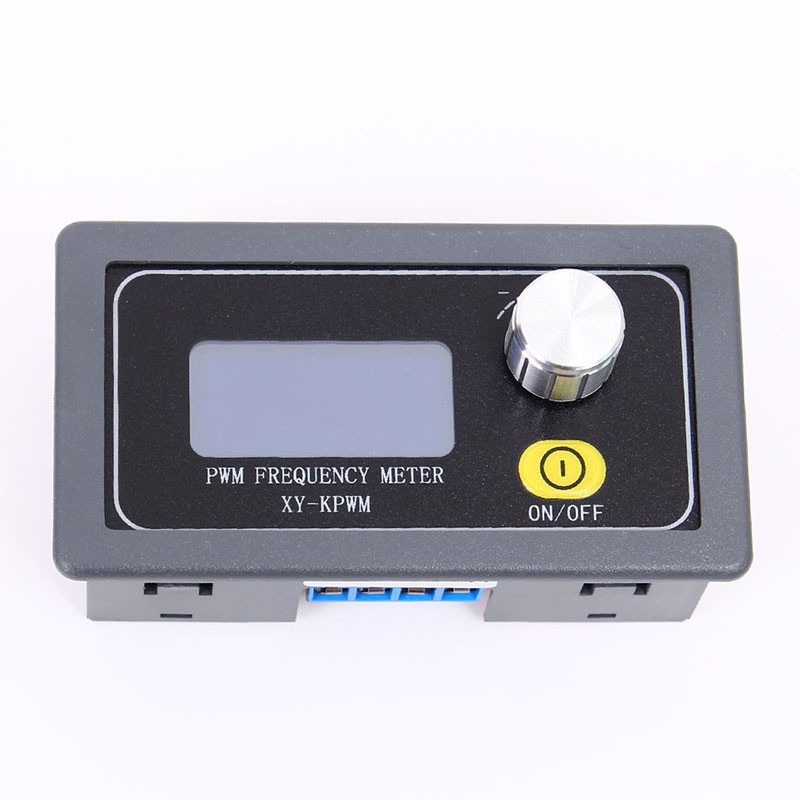

โมดูลเครื่องกําเนิดไฟฟ้า 1hz-150khz PWM PWM XY-KPWM มีปุ่มปิดสัญญาณ PWM

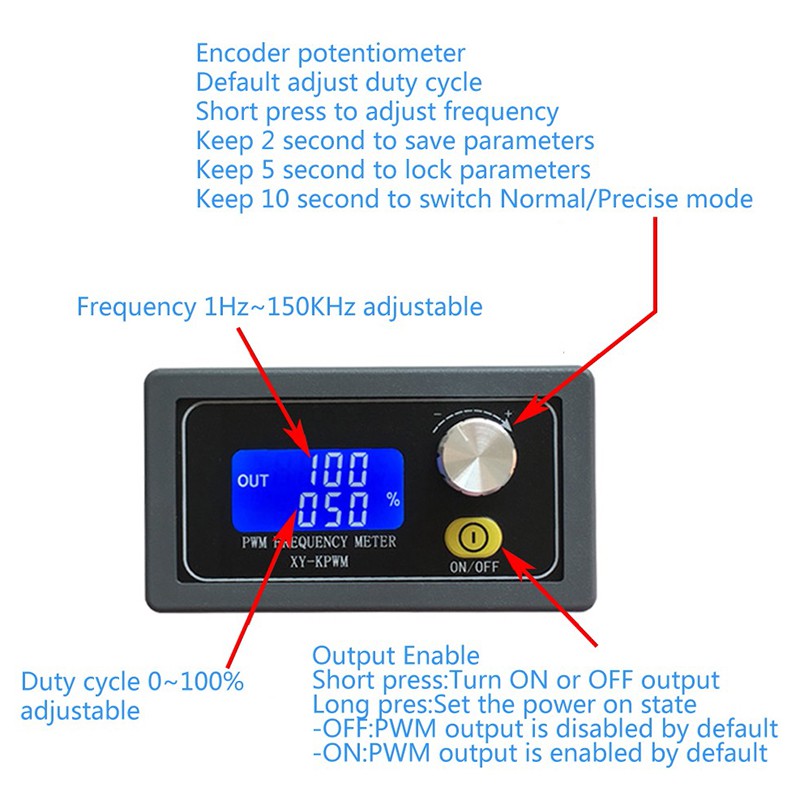

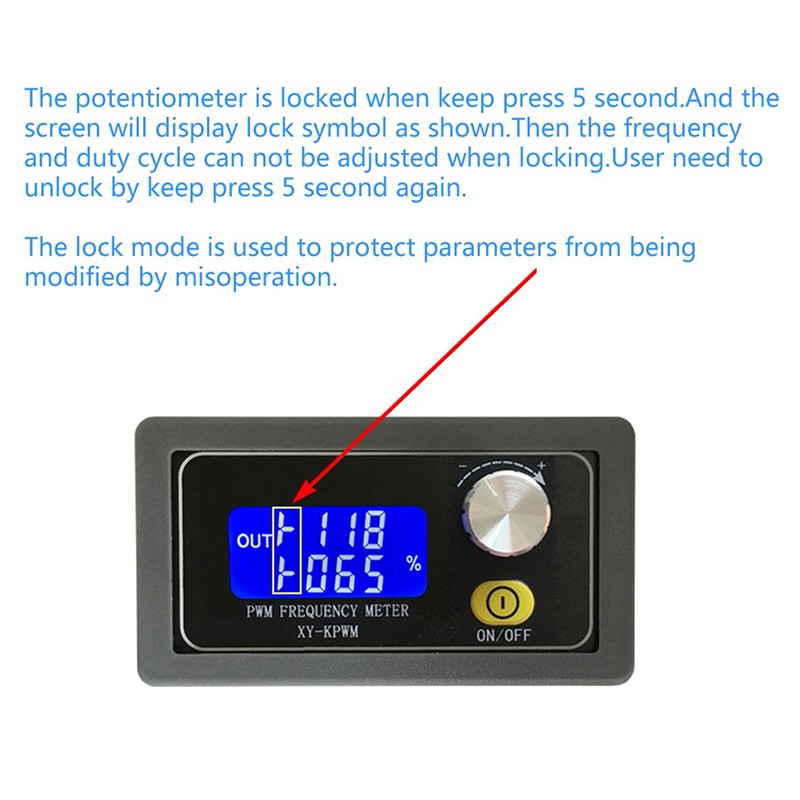

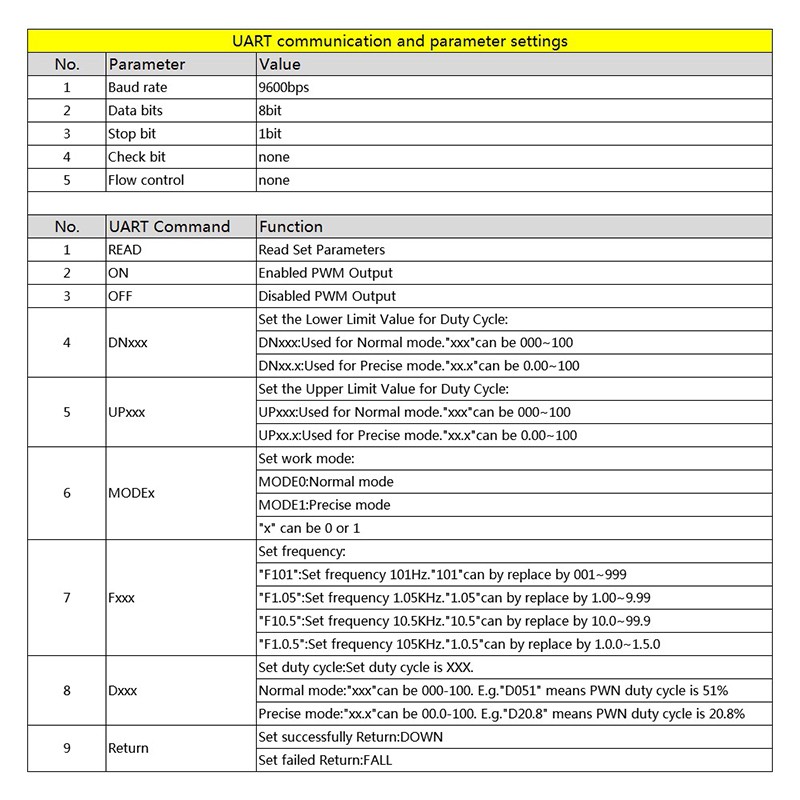

จุดเด่นของโมดูล: 1. โหมดคู่รอบการทำงานขั้นตอนที่ 0.1% ในโหมดละเอียด 2. คริสตัลเหลว Lcd แสดงความถี่และรอบการทำงานซึ่งชัดเจนมากและปรับเปลี่ยนด้วยโพเทนชิออมิเตอร์ที่เข้ารหัสซึ่งสะดวกมาก เอาต์พุต PWM สามารถกำหนดความถี่และรอบการทำงานแยกกัน 3. ด้วยฟังก์ชั่นล็อคเพื่อป้องกันการทำงานผิดปกติ 4. ช่วงความถี่กว้างและความแม่นยำสูง 5. สามารถสื่อสารแบบอนุกรมได้ คำอธิบายโมดูล เอาต์พุต Pwm สามารถกำหนดอัตราส่วนความถี่และฟังก์ชั่นแยกต่างหาก โหมดปกติ: ช่วงความถี่ 1HZ ~ 150KHZ รอบการทำงาน 000 ~ รอบการทำงาน 1% โหมดละเอียด: ช่วงความถี่ 1HZ ~ 15KHZ รอบการทำงาน 00.0~0.1% รอบการทำงาน ความถี่แบ่งออกเป็นสี่ช่วงโดยอัตโนมัติ: 1.Xxx (ไม่มีจุดทศนิยม): หน่วยขนาดเล็กคือ 1Hz และช่วงค่าคือ 1Hz ~ 999Hz; 2. หน่วย X.XX ขนาดเล็ก (จุดทศนิยมอยู่ในหลายร้อย) คือ 0.01Khz และช่วงค่าคือ 1.00Khz ~ 9.99Khz; 3.Xx.x (จุดทศนิยมอยู่ที่สิบหลัก): หน่วยขนาดเล็กคือ 0.1Khz; ช่วงค่าคือ 10.0KHz ~ 99.9KHz 4.Xxx (จุดทศนิยมอยู่ในโหลและหลายร้อย): หน่วยเล็กคือ 1KHz; ช่วงค่าคือ 1KHz ~ 150KHz เช่น. การแสดงความถี่: 100 หมายถึง PWM ส่งชีพจร 100Hz; 1.01 หมายถึงเอาต์พุต PWM 1.01K พัลส์; 54.1 หมายถึงพัลส์เอาต์พุต PWM 54.1KHz; 1.2.4 หมายถึงเอาต์พุต PWM พัลส์ 124KHz; ช่วงค่ารอบการทำงาน: 0 ~; พารามิเตอร์การตั้งค่าทั้งหมดจะถูกบันทึกเมื่อปิดเครื่อง การตั้งค่าพารามิเตอร์: ผลิตภัณฑ์นี้ปรับความถี่และรอบการทำงานโดยการหมุนโพเทนชิออมิเตอร์ สามารถปรับได้อย่างรวดเร็วตามความเร็วในการหมุน รอบการทำงานจะถูกปรับตามค่าเริ่มต้น กดสั้น ๆ เพื่อปรับความถี่ในการกดแบบยาวเป็นเวลา 2 วินาทีเพื่อล็อคกดแบบยาวเป็นเวลา 5 วินาทีเพื่อสลับโหมด (โหมดปกติ / โหมดละเอียด) ใช้งานง่ายพารามิเตอร์จะถูกบันทึกโดยอัตโนมัติหลังจากการตั้งค่าและจะไม่สูญหาย พารามิเตอร์โมดูล: แรงดันใช้งาน: 3.3~30V; ช่วงความถี่: โหมดปกติ 1HZ ~ 150KHz; โหมดดี 1HZ ~ 15KHZ; ความแม่นยำของความถี่: ความแม่นยำในแต่ละช่วงประมาณ 2%; ความจุสัญญาณ: กระแสไฟขาออกประมาณ 5~30ma; ความกว้างขาออก: แอมพลิจูด PWM เท่ากับแรงดัน อุณหภูมิสิ่งแวดล้อม: -20 ~ + 70 ℃ ขอบเขตการใช้งาน: ใช้เป็นเครื่องกำเนิดคลื่นสี่เหลี่ยมเพื่อสร้างสัญญาณคลื่นสี่เหลี่ยมสำหรับการทดลองพัฒนาและใช้งาน ใช้เพื่อสร้างสัญญาณคลื่นสี่เหลี่ยมสำหรับควบคุมผู้ขับขี่มอเตอร์ สร้างชีพจรที่ปรับได้สำหรับการใช้งาน MCU สร้างพัลส์ที่ปรับได้และวงจรที่เกี่ยวข้องการควบคุม (การใช้งานเช่นการลดแสง PWM และการปรับความเร็ว) การควบคุมพอร์ตอนุกรม (การสื่อสาร TTL แบบชิปเดียว) มาตรฐานการสื่อสาร: 9600 bps บิตข้อมูล: 8 หยุดบิต: 1 ตรวจสอบหมายเลข: ไม่มี การควบคุมการไหล: ไม่มี
