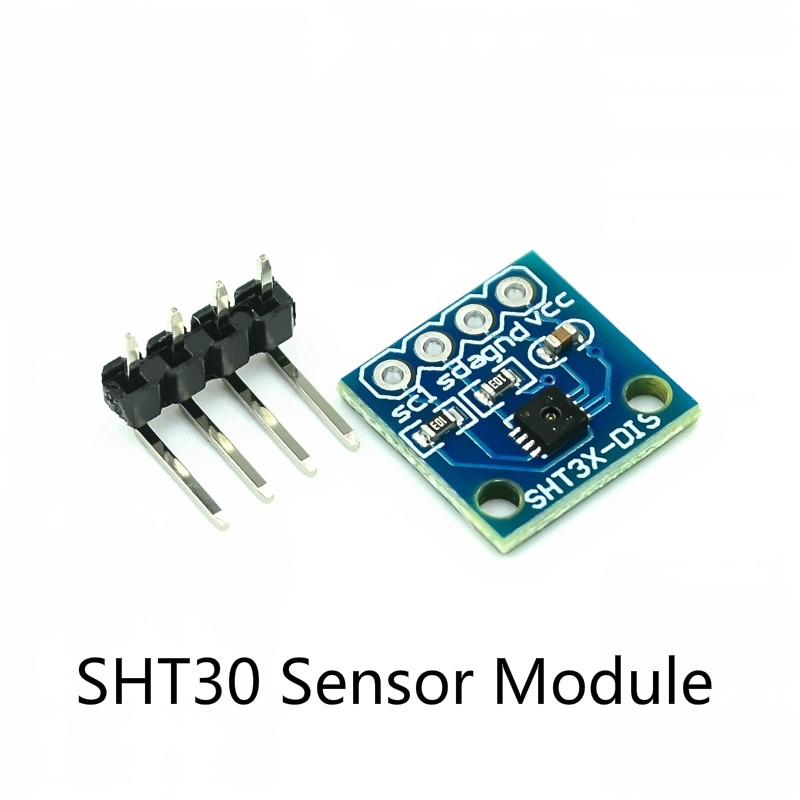

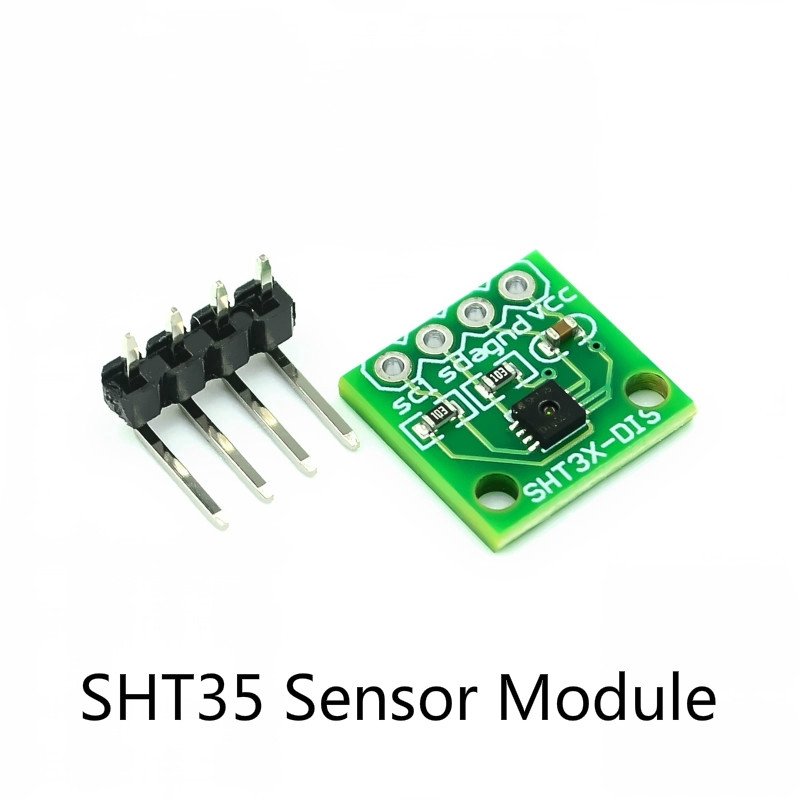

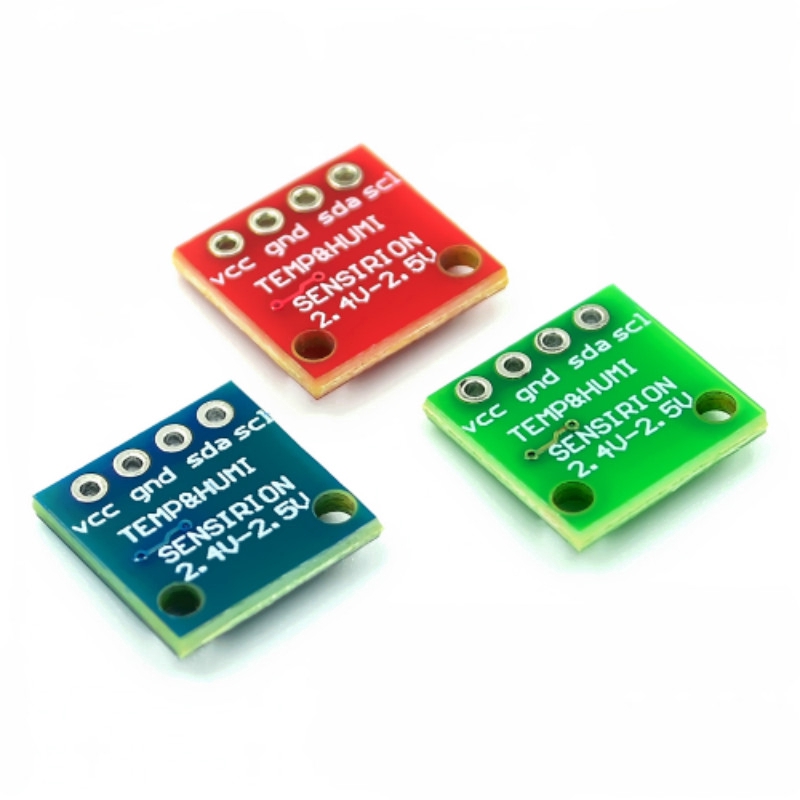

Gy-sht30-d GY-SHT31-D SHT35 SHT40 SHT41 SHT45 โมดูลเซ็นเซอร์อุณหภูมิและความชื้นแบบดิจิตอล

Gy-sht30-d GY-SHT31-D SHT35 SHT40 SHT41 SHT45 โมดูลเซ็นเซอร์อุณหภูมิและความชื้นดิจิตอล คำอธิบาย: เซ็นเซอร์อุณหภูมิ / ความชื้น Sensiron Sensiron เป็นอุปกรณ์ที่ดีที่สุดและมีความแม่นยำสูงสุดที่คุณจะได้รับ และในที่สุดเราก็มีอินเทอร์เฟซ I2C ที่แท้จริงเพื่อให้อ่านง่าย เซ็นเซอร์ SHT30-D มีความชื้นสัมพัทธ์± 2% ที่ดีเยี่ยมและ± 0.3°ความแม่นยำของซีซีสำหรับการใช้งานส่วนใหญ่ หมุดไฟฟ้า: วิน - นี่คือพินไฟฟ้า ชิปสามารถใช้ไฟ 2.5-5VDC ได้ชิปสามารถใช้ไฟ 2.5-5VDC ในการจ่ายไฟให้กับบอร์ดให้พลังงานเช่นเดียวกับระดับตรรกะของไมโครคอนโทรลเลอร์ของคุณเช่นสำหรับไมโคร 5V เช่น Ard uino ให้ใช้ 5V สำหรับคอนโทรลเลอร์ 3.3V เช่น Raspbery Pi ให้เชื่อมต่อกับ 3.3V Gnd - พื้นดินทั่วไปสำหรับพลังงานและตรรกะ GND - พื้นดินทั่วไปสำหรับพลังงานและตรรกะ หมุดลอจิก I2C: I2C Logic pins: พินนาฬิกา I2C เชื่อมต่อกับสายนาฬิกา microcontrollers I2C ของคุณ SCL - พินนาฬิกา I2C เชื่อมต่อกับไมโครคอนโทรลเลอร์สายนาฬิกา I2C หมุดนี้มีตัวต้านทานการดึง 10K ไปยัง Vin พินข้อมูล I2C เชื่อมต่อกับสายข้อมูลไมโครคอนโทรลเลอร์ I2C ของคุณ SDA - พินข้อมูล I2C เชื่อมต่อกับสายข้อมูล I2C ของไมโครคอนโทรลเลอร์ หมุดนี้มีตัวต้านทานการดึง 10K ไปยัง Vin หมุดอื่น ๆ: Adr - นี่คือพินเลือกที่อยู่ I2C พินนี้มีตัวต้านทานแบบดึงลง 10K เพื่อให้ที่อยู่ I2C เริ่มต้น 0x44 คุณสามารถผูกหมุดนี้เข้ากับ Vin เพื่อสร้างที่อยู่ 0x45 คุณสามารถผูกหมุดนี้เข้ากับ Vin เพื่อสร้างที่อยู่ 0x45 Rst - ไพน์รีเซ็ตฮาร์ดแวร์ มีการดึงขึ้น 10K เพื่อให้ชิปทำงานโดยค่าเริ่มต้น เชื่อมต่อกับพื้นเพื่อรีเซ็ตฮาร์ดแวร์! Alr - เอาต์พุตการแจ้งเตือน / ขัดจังหวะ คุณสามารถตั้งค่าเซ็นเซอร์เพื่อแจ้งเตือนคุณเมื่อมีเหตุการณ์เกิดขึ้น ตรวจสอบแผ่นข้อมูลสำหรับวิธีการตั้งค่าการแจ้งเตือน คำอธิบาย: หมุดไฟฟ้า: วิน - นี่คือพินไฟฟ้า ชิปสามารถใช้ไฟ 2.5-5VDC ได้ชิปสามารถใช้ไฟ 2.5-5VDC ในการจ่ายไฟให้กับบอร์ดให้พลังงานเช่นเดียวกับระดับตรรกะของไมโครคอนโทรลเลอร์ของคุณเช่นสำหรับไมโคร 5V เช่น Arduino ให้ใช้ 5V สำหรับคอนโทรลเลอร์ 3.3V เช่น Raspbery Pi ให้เชื่อมต่อกับ 3.3V Gnd - พื้นดินทั่วไปสำหรับพลังงานและตรรกะ GND - พื้นดินทั่วไปสำหรับพลังงานและตรรกะ หมุดลอจิก I2C: I2C Logic pins: พินนาฬิกา I2C เชื่อมต่อกับสายนาฬิกา microcontrollers I2C ของคุณ SCL - พินนาฬิกา I2C เชื่อมต่อกับไมโครคอนโทรลเลอร์สายนาฬิกา I2C หมุดนี้มีตัวต้านทานการดึง 10K ไปยัง Vin พินข้อมูล I2C เชื่อมต่อกับสายข้อมูลไมโครคอนโทรลเลอร์ I2C ของคุณ SDA - พินข้อมูล I2C เชื่อมต่อกับสายข้อมูล I2C ของไมโครคอนโทรลเลอร์ หมุดนี้มีตัวต้านทานการดึง 10K ไปยัง Vin หมุดอื่น ๆ: Adr - นี่คือพินเลือกที่อยู่ I2C พินนี้มีตัวต้านทานแบบดึงลง 10K เพื่อให้ที่อยู่ I2C เริ่มต้น 0x44 คุณสามารถผูกหมุดนี้เข้ากับ Vin เพื่อสร้างที่อยู่ 0x45 คุณสามารถผูกหมุดนี้เข้ากับ Vin เพื่อสร้างที่อยู่ 0x45 Rst - ไพน์รีเซ็ตฮาร์ดแวร์ มีการดึงขึ้น 10K เพื่อให้ชิปทำงานโดยค่าเริ่มต้น เชื่อมต่อกับพื้นเพื่อรีเซ็ตฮาร์ดแวร์! Alr - เอาต์พุตการแจ้งเตือน / ขัดจังหวะ คุณสามารถตั้งค่าเซ็นเซอร์เพื่อแจ้งเตือนคุณเมื่อมีเหตุการณ์เกิดขึ้น ตรวจสอบแผ่นข้อมูลสำหรับวิธีการตั้งค่าการแจ้งเตือน #GYอ่ะ -SHT30-D #GYอ่ะ -SHT31-D #SHT35 #SHT40 #SHT41 #SHT45 #digital #temperature #and #humidity #sensor #module
