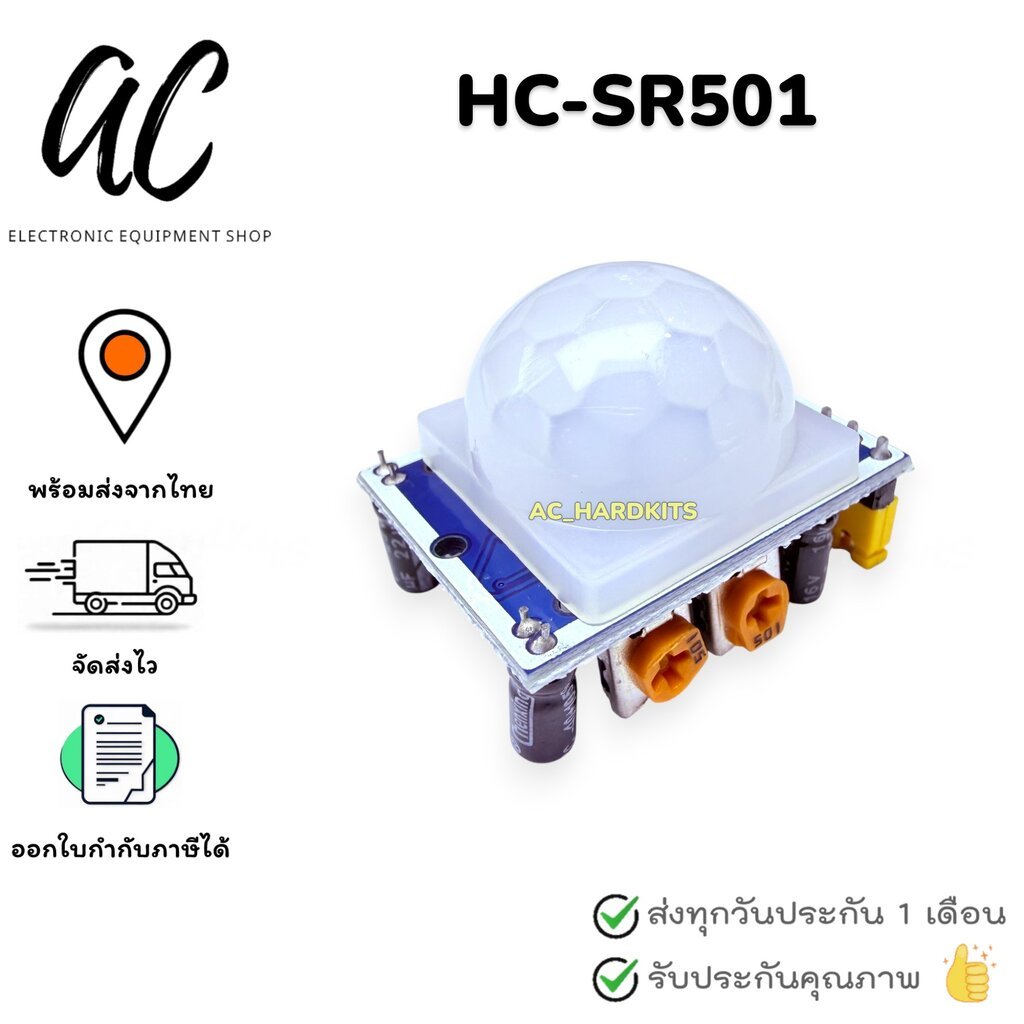

เซ็นเซอร์ตรวจจับความเคลื่อนไหว HC-SR501 PIR Sensor Human Body Infrared Motion Module for Arduino Raspberry Pi

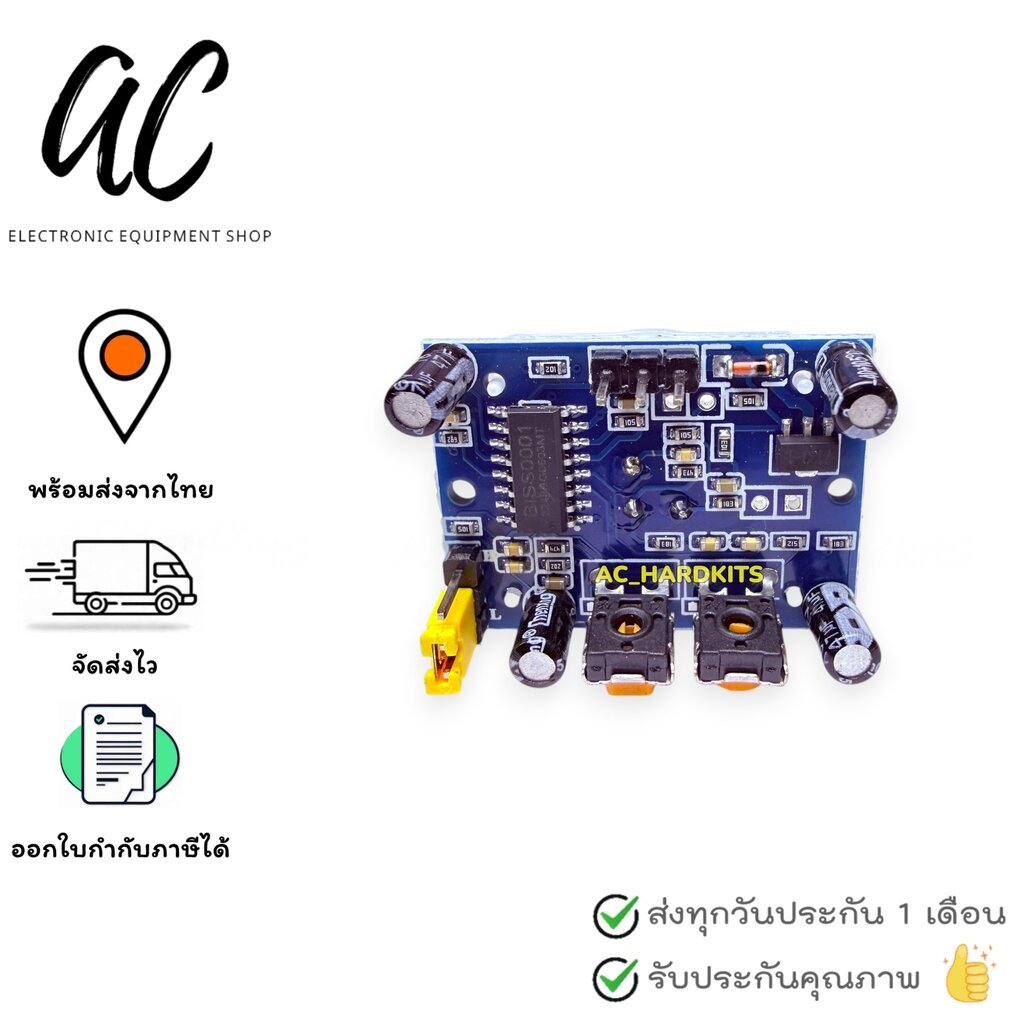

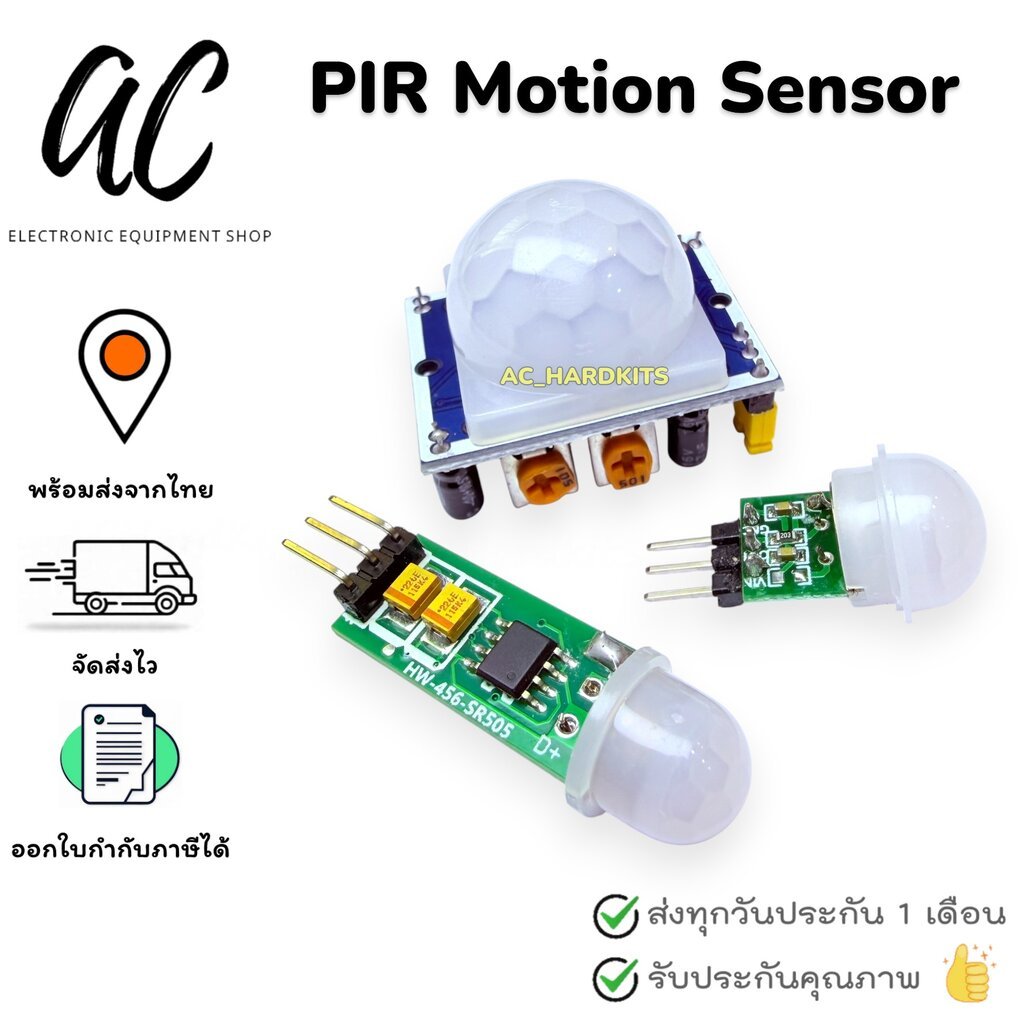

PIR เซนเซอร์ตรวจจับความเคลื่อนไหว Motion Sensor Module ตรวจจับความเคลื่อนไหวจากความร้อน เมื่อมีคนเดินผ่านก็จะจับค่าความร้อนที่เปลี่ยนแปลง แล้วส่งค่า สัญญาณมีไฟออกมา เราสามารถนำค่านี้ไปสั่งควบคุม Arduino ได้ สามารถปรับเวลาหน่วงเวลาในการตรวจ จับครั้งต่อไปได้ ปรับระยะทางการตรวจจับได้ 3-7 เมตร มีช่องให้ต่อ LDR เพิ่ม เพื่อให้ทำงานตรวจจับแค่ ตอนกลางคืน ขา OUT จะให้เอาต์พุตออกมาในรูปของดิจิตอล สามารถปรับลักษณะของสัญญาณขาออกได้จากการเปลี่ยนจั้มเปอร์ มีรูปแบบสัญญาณเอาต์พุต 2 แบบ คือ สัญญาณแบบคลื่นพัลส์ต่อเนื่อง สัญญาณลอจิก 1 ค้างไว้ จนกว่าจะไม่สามารถจับความเคลื่อนไหวได้ จึงจะกลับมาเป็นลอจิก 0 ปุ่มปรับ Delay Time Adjust ใช้ปรับการหน่วงเวลาตรวจจับ หากปรับไวมาก จะทำให้ค้างสถานะ 1 ไว้นาน เนื่องจากการตรวจจับไม่ให้ผลแบบทันทีทันใด เมื่อตรวจจับพบ จะให้สถานะทางเอาต์พุตเป็น 1 ค้างไว้ เวลาที่ค้างไว้ขึ้นอยู่กับการปรับ Delay Time Adjust เมื่อหมดเวลาจึงตรวจจับอีกครั้ง หากตรวจจับไม่เจอก็จะให้สถานะเป็น 0 แต่หากจับเจอ จะค้างสถานะ 1 ไว้ ปุ่มปรับ Distance Adjust ใช้ปรับความไว และระยะในการตรวจจับ Dimension: 3.2cm x 2.4cm x 1.8cm (approx) Infrared sensor with control circuit board The sensitivity and holding time can be adjusted Working Voltage Range: DC 4.5V- 20V Current drain:<60uA Voltage Output: High/Low level signal:3.3V TTL output Detection distance: 3--7M(can be adjusted) Detection range: <140° Delay time: 5-200S(can be adjusted, default 5s +-3%) Blockade time: 2.5 S (default) Trigger: L: Non-repeatable trigger H: Repeat Trigger (default) Work temperature:-20-+80°C Trigger Method: L unrepeatable trigger / H repeatable trigger ❤️รับประกันสินค้ามีคุณภาพ 100% จากทางร้านค้า ❤️ 🚚 สินค้าพร้อมส่งโกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็ว ทันใจ 🚚🔥 🚚 มีเก็บเงินปลายทาง 🚚 จัดส่งรวดเร็ววันจันทร์-เสาร์ 👍🏻👍🏻มั่นใจ 100% ได้รับสินค้าแน่นอน👍🏻👍🏻 ลูกค้าท่านใดที่ต้องการคำปรึกษา ตัวอย่างโค้ด Arduino หรือ ปัญหาในการใช้งานสามารถ Inbox เข้ามาได้เลยครับ ยินดีให้คำแนะนำ ขอบคุณครับ 🙏 #arduino #robot #car #ai #esp32 #esp #IoT #sensor #electronics #part
