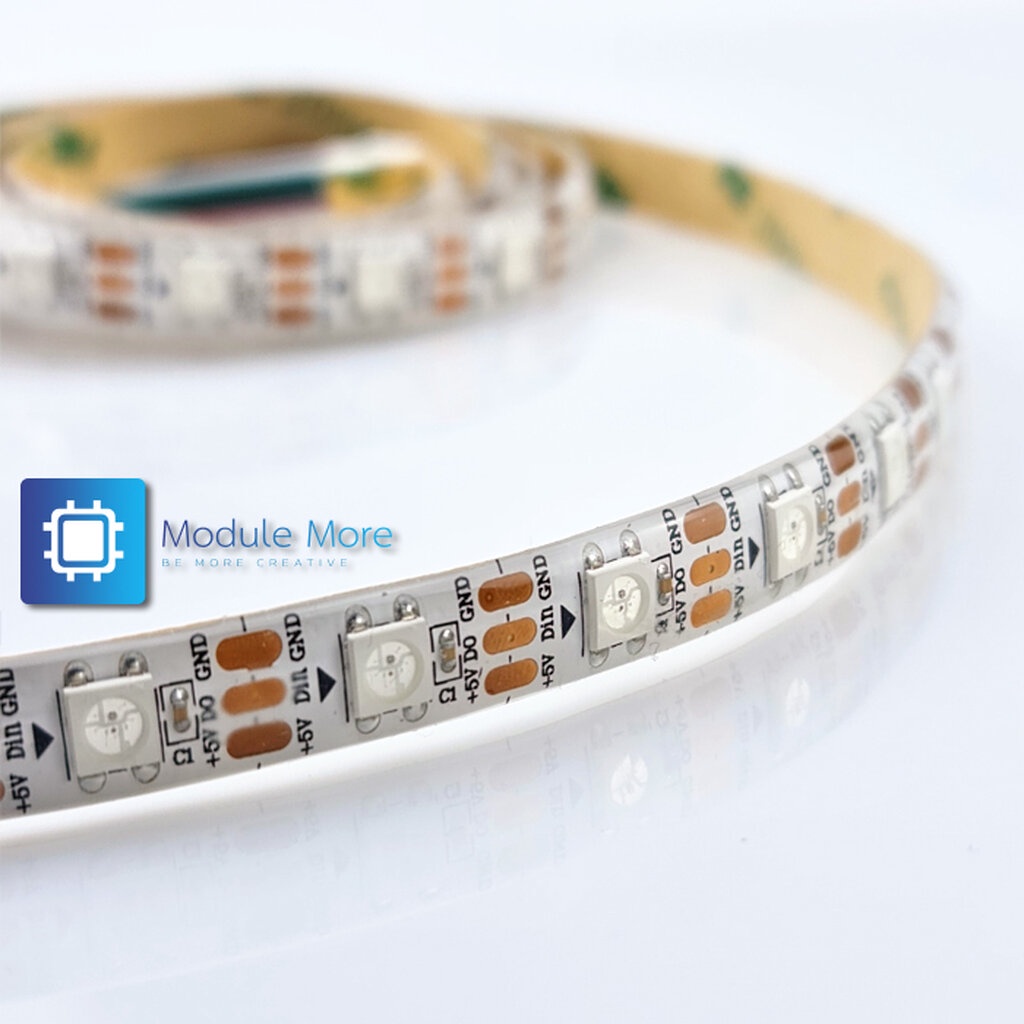

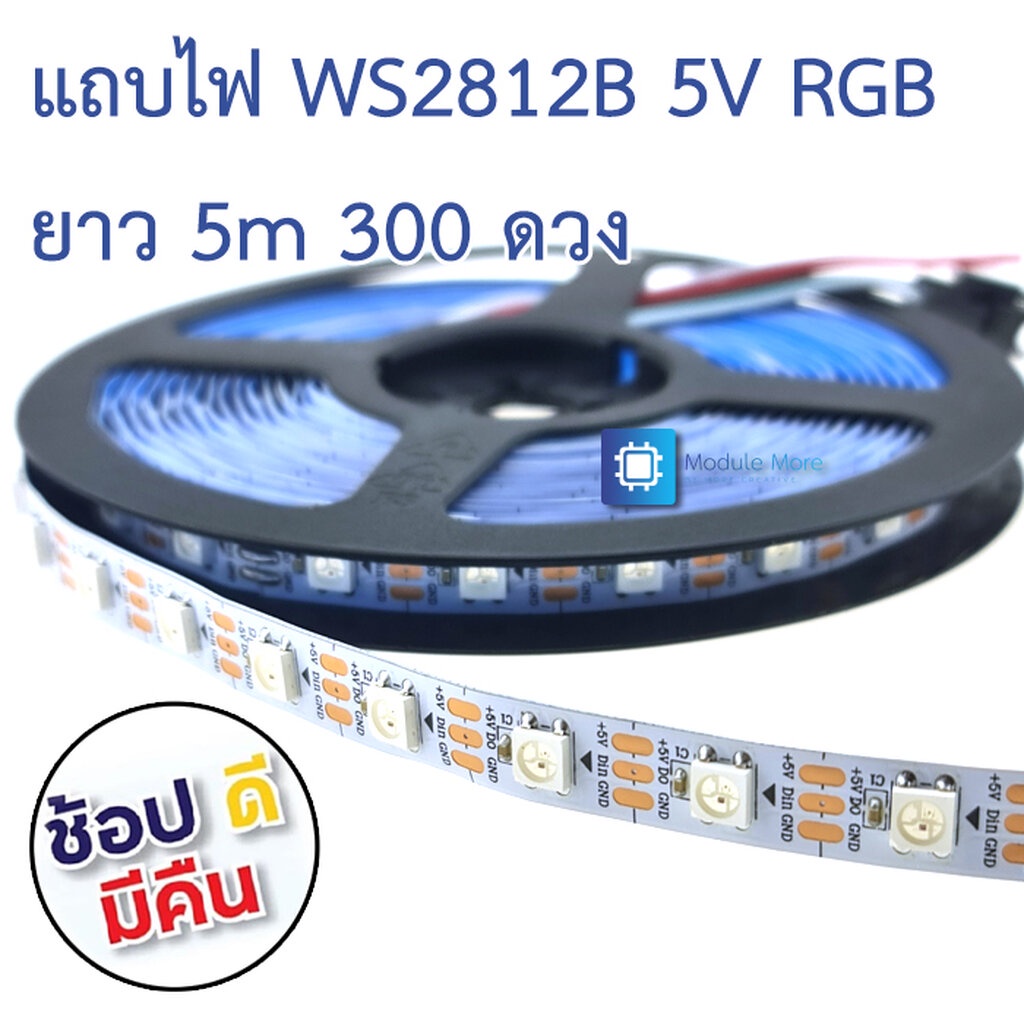

แถบ LED strip 5V RGB ยาว 5m 300 ดวง แบบ WS2812B 5050 SMD ใช้สายเพียง 3 เส้น

แถบ LED strip 5V ยาว 5m 300 ดวง แบบ WS2812B 5050 SMD ใช้สายเพียง 3 เส้น แถบ LED แบบซีเรียล สามารถเปร่งสีได้ 24 บิต หรือเรียกว่าได้ทุกสี ใช้คู่กับ Library FastLED บน Arduino ด้วยสายเพียง 3 เส้น คือไฟเลี้ยง กราวและสายข้อมูลเส้นเดียว สายสีแดง = ไฟเลี้ยง 5v (ควรใช้คู่กับแหล่งจ่ายขนาด 2A ขึ้นไป ห้ามต่อจาก Arduino โดยตรง) สายสีขาว = กราว สายสีเขียว = ข้อมูลเข้า General specifications Typical operating voltage: 3.3-5V LEDs: 300 RGB LED density: 60 per meter Color: RGB Length: 5m ตัวอย่างวิธีการต่อ LED strip กับ Arduino ตัวอย่าง Code ไฟวิ่งหลากสี - - //#define FASTLED_ESP8266_RAW_PIN_ORDER //กำหนดบรรทัดนี้หากใช้ ESP8266 หรือ NodeMCU (สำหรับ Arduino ให้เอาบรรทัดนี้ออก) - - #include FastLED.h - - #define NUM_LEDS 60 //จำนวนเม็ด LED บนแถบ LED - - #define DATA_PIN 7 // สำหรับ Arduino ใช้ขา digital ปกติ สำหรับ ESP8266 ให้ใช้เลขขา GPIO (ไม่ใช่ขา digital) - - CRGB leds[NUM_LEDS]; - - void setup() { - Serial.begin(115200); - Serial.println("resetting"); - LEDS.addLedsWS2812B, DATA_PIN, RGB(leds, NUM_LEDS); - LEDS.setBrightness(30); //ปรับความสว่าง 0-255 - } - - void fadeall() { - for (int i = 0; i NUM_LEDS; i++) { - leds[i].nscale8(250); - } - } - - void loop() { - static uint8_t hue = 0; - Serial.print("x"); - - // สร้างสีให้วิ่งไปทางนึง - for (int i = 0; i NUM_LEDS; i++) { - leds[i] = CHSV(hue++, 255, 255); - FastLED.show(); - fadeall(); - delay(10); - } - Serial.print("x"); - - // และวิ่งกลับมาอีกทางนึง - for (int i = (NUM_LEDS) - 1; i = 0; i--) { - leds[i] = CHSV(hue++, 255, 255); - FastLED.show(); - fadeall(); - delay(10); - } - } reference https://howtomechatronics.com/tutorials/arduino/how-to-control-ws2812b-individually-addressable-leds-using-arduino/
