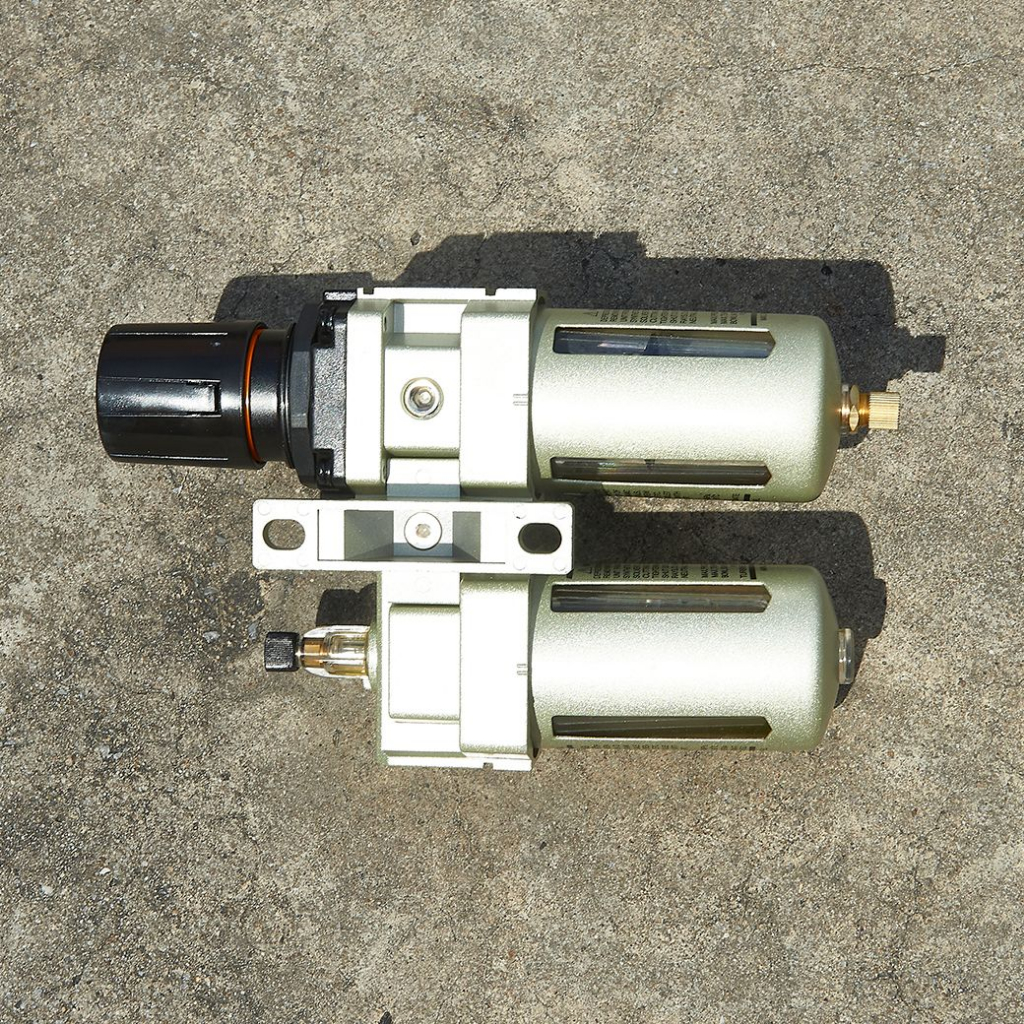

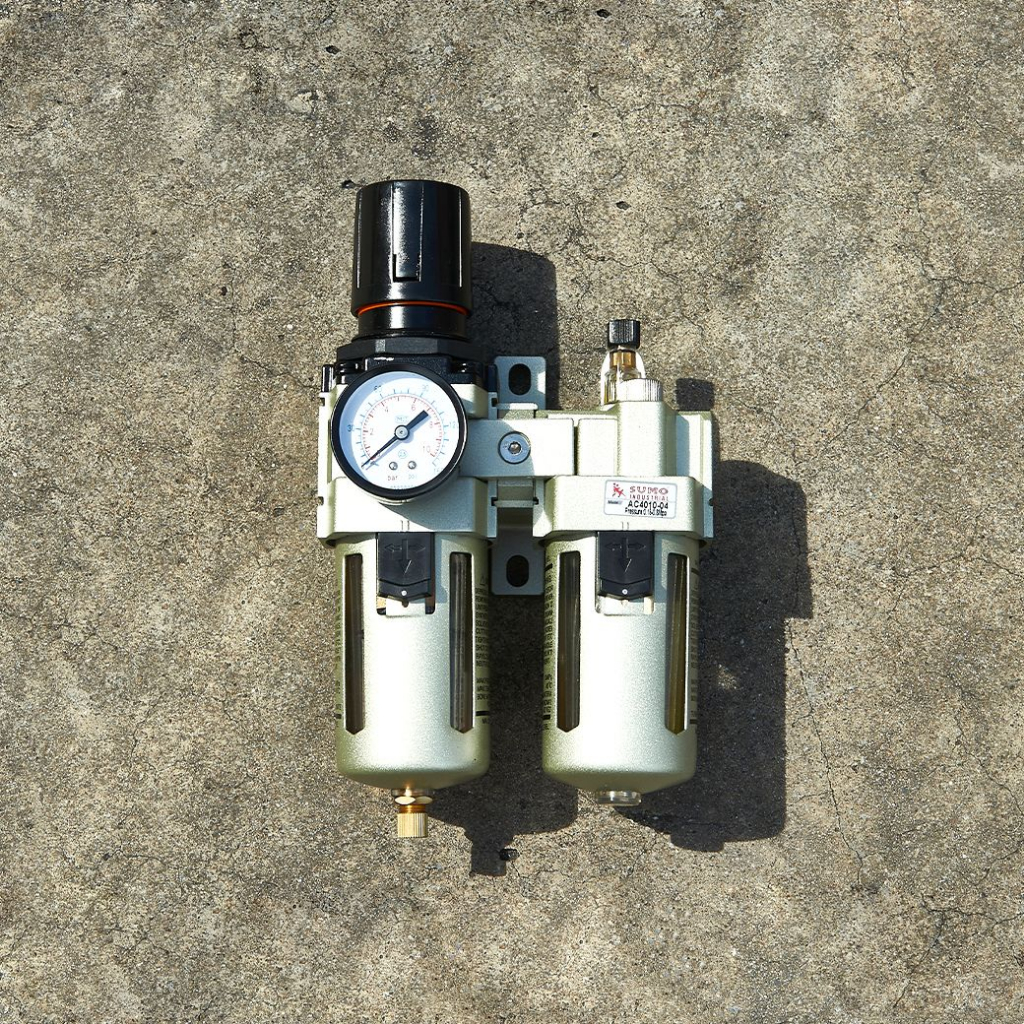

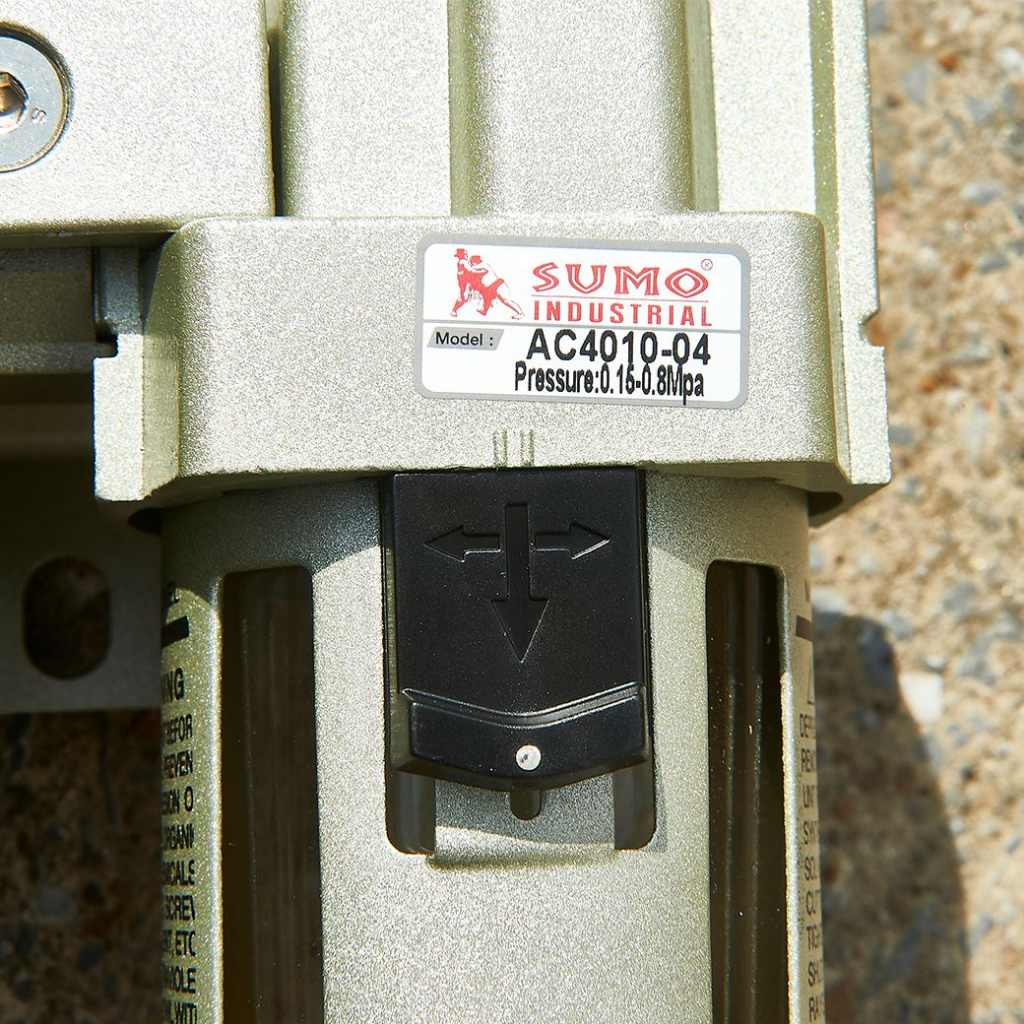

ชุดกรองลมพร้อมตัวส่งน้ำมัน G1/2" รุ่น AC4010-04 SUMO

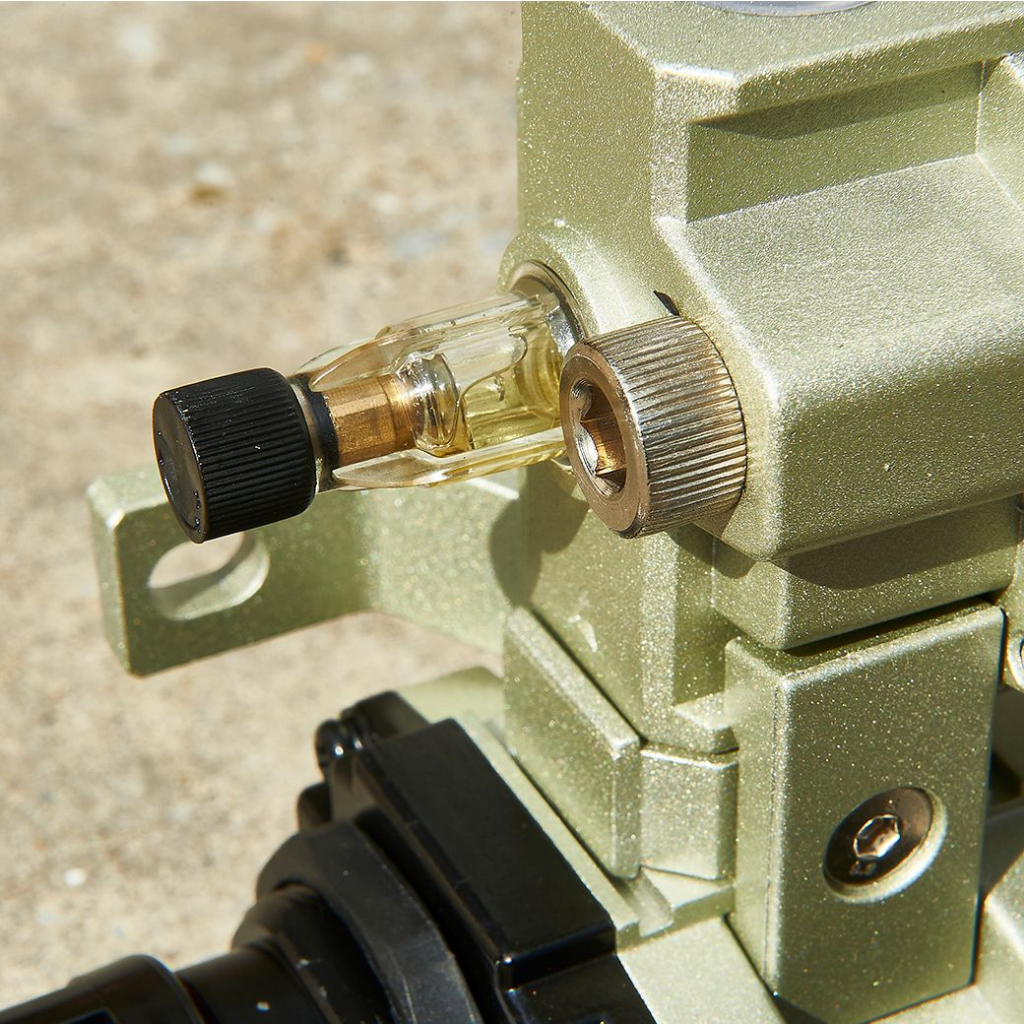

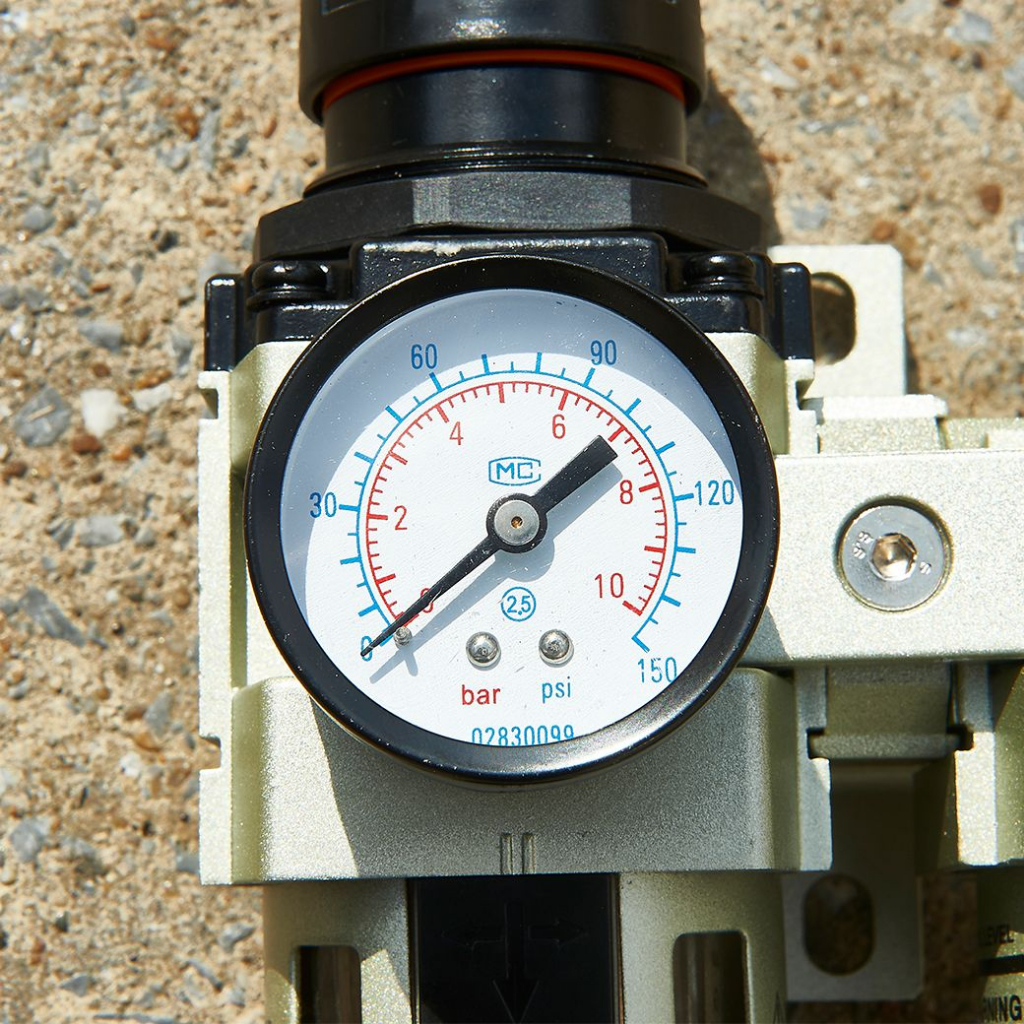

ชุดกรองลมพร้อมตัวส่งน้ำมัน G1/2''สำหรับกรองฝุ่น ละอองน้ำ ไอน้ำ หรือสิ่งสกปรก พร้อมทั้งปรับตั้งแรงดันและจ่ายน้ำมันหล่อลื่นให้ชิ้นส่วนภายในเพื่อยืดอายุการใช้งานกรองอนุภาคได้เล็กถึง5 ไมครอน ● ขนาดกระบอกลม : 230 cm3 ● ขนาดกระบอกน้ำมัน : 200 cm3 ● แรงดัน : 0-10 bar / 145 PSI ● อัตราการไหลสูงสุด : 4000L/min ● แรงดันขณะใช้งาน : 0.5-8.5 bar ● แรงดันใช้งานสูงสุด : 10 bar  ● ความต้านทานแรงดัน : 15 bar ● รองรับอุณหภูมิสูงสุด : 5-60°C ● เกจ์วัดแรงดัน : 50mm 1/4" ● ขนาดรูเกลียว : 1/2" 4 หุน คุณสมบัติ (Feature) ● วัสดุตัวเรือนผลิตจาก (อลูมิเนียมอัลลอยด์) ● คือ ชุดกรองลม FRL ชุดปรับคุณภาพลม (Air Service Unit) มีอุปกรณ์ 2 ชิ้นคือ ● อุปกรณ์FR ตัวกรองลม (Air Filter) และตัวปรับแรงดันลม (Air Regulator) รวมอยู่ในอุปกรณ์ตัวเดียวกัน ● กรองละอองน้ำ ฝุ่น เรณู สิ่งสกปรกมีใช้กรอง ขนาดไม่เกิน 5 ไมครอน ● สำหรับใช้งานนิวเมติกส์ในห้องสะอาดมากที่สุด เช่น ห้องผลิตยา ห้องผลิต Semiconductor ซึ้งต้องใช้ร่วมกับ Mist หรือ micro mist separator ● ซึ่งจะกรองละอองน้ำมัน และควันละเอียดให้ออกมาจากลดอัด ● ควบคุมแรงดันลมให้ความดันด้านท่อสาขาลดลงตามต้องการโดยอาศัยให้หมุนปรับแรงที่สปริง เพื่อควบคุมแผ่นไดอะแฟรมให้ปรับแรงดันลมได้ในกรณีที่ต้องการปรับแรงดันลมในงาน ● คุณภาพสูง เช่น ใช้กับผู้ป่วย การผลิตยา เพื่อไม่ให้มีสนิมหลุดไปกับลม จึงใช้ไดอะแฟรมทำจากสแตนเลสหรือเทปล่อน ● L = ตัวจ่ายน้ำมันหล่อลื่น (Lubricator) ● อุปกรณ์L ตัวจ่ายน้ำมันหล่อลื่น (Air Lubricator)ตัวจ่ายน้ำมันทำหน้าที่ดูดน้ำมันที่อยู่ใต้สุดของถ้วยของตัวจ่ายน้ำมัน น้ำมันที่ถูกดูดมาด้านบนสุดจะถูกแรงลมพัดไปในท่อลมทำให้ ● น้ำมันอยู่ในสภาพละอองเล็กมาๆและผสมในลมไม่มากนัก ลมที่มีละอองน้ำมันจะไปทำหน้าที่หล่อลื่น ในโซลินอยด์วาล์ว (solenoid valve) กระบอกลม (air cylinder)  ● เพื่อป้องกันการสึกหรอ และยืดอายุการใช้งานให้นานยิ่งขึ้นซึ่งสามารถปรับปริมาณของน้ำมันหล่อลื่นได้จากตัวปรับนมหนูจุกด้านบนของตัวชุดจ่ายน้ำมัน. ● น้ำมันที่ควรใช้ในการหล่อลื่น คือน้ำมันหล่อลื่น VG32 มาต่อร่วมรวมเป็น FL.R ชุดกรองลมพร้อมตัวส่งน้ำมัน  ● ขนาดกระบอกลม : 230 cm3 ● ขนาดกระบอกน้ำมัน : 200 cm3 ● แรงดัน : 0-10 bar / 145 PSI ● อัตราการไหลสูงสุด : 4000L/min ● แรงดันขณะใช้งาน : 0.5-8.5 bar ● แรงดันใช้งานสูงสุด : 10 bar  ● ความต้านทานแรงดัน : 15 bar ● รองรับอุณหภูมิสูงสุด : 5-60°C ● เกจ์วัดแรงดัน : 50mm 1/4" ● ขนาดรูเกลียว : 1/4" 2 หุน   ไส้กรองฟิลเตอร์ 5 ไมครอน ● องค์ประกอบตัวกรองที่มีทองแดงผลให้การกรองที่ดีกว่า ● องค์ประกอบตัวกรองไฟเบอร์ทั่วไป และสามารถกรอง ● ได้อย่างมีประสิทธิภาพ   ถ้วยกรองแบบใส Hard Transparent Measuring Cup ● ถ้วยกรองแบบใสช่วยให้สังเกตปริมาณน้ำและน้ำมันในถ้วยได้ง่ายขึ้น มีฝาปิดโลหะเพื่อป้องกันถ้วยกรองและทำให้ ชุดกรองลม มีความทนทานมากขึ้น ● การปิดผนึกที่แน่นหนาและทนต่อแรงดัน ความจุของถ้วยต้องไม่เกิน 80%. ● The Transparent Filter Cup Makes It Easier to Observe the Volume of Water and Oil in the Cup.it Has a Metal Cover to Protect the Filter Cup and ● Make the Product More Durable.strong Sealing and Pressure Resistance, The Capacity of the Cup Must Not Exceed 80%. หลักการทำงานของ AIR FILTER ● 1.ลมอัดจากแอร์คอมเพสเซอร์ถูกส่งเข้ามาทางรูแอร์อิน และถูกบังคับให้วิ่งเข้าไปในตัวกระเปราะด้วยแผ่นบังคับทิศทางลม ● 2.ลมวิ่งไปตามผนังของกระเปราะทำให้เกิดการเคลื่อนที่หมุนวนไปรอบๆของตัวกระเปราะซึ่งรวมถึงละอองน้ำและฝุ่นด้วย ● 3.เมื่อลมถูกเวียนด้วยแรงนี้ศูนย์กลางไปรอบๆกระเปราะ โดยละอองน้ำจะมีน้ำหนักมากกว่าอากาศ ทำให้น้ำและอากาศเกิดความเร็วในการเคลื่อนที่ไม่เท่ากันจึงแยกออกจากกัน โดยน้ำจะวิ่งชิดไปกับผนังของกระเปราะ โดยลมที่สะอาดจะเคลื่อนที่ไปในอีกชั้นนึง ● 4.น้ำที่ถูกแยกออกจากอากาศจะไปเกราะอยู่ที่ผนังของกระเปราะ และค่อยๆไหลลงสู่ก้นกระเปราะ ลมและฝุ่นที่วิ่งอยู่วงในจะวิ่งช้าลง จากนั้นจะถูกด้นผ่านไส้กรอกผ่านออกไปทาง แอร์outของฟิลเตอร์ ฝุ่นที่มีขนาดใหญ่กว่า 5 ไมครอนจะถูกติดอยู่ที่ไส้กรอกไม่สามารถผ่านออกไปทาง แอร์out ได้ ● 5.ลมจะไหลผ่านไปยังตัวส่งน้ำมัน ตัวจ่ายน้ำมันทำหน้าที่ดูดน้ำมันที่อยู่ใต้สุดของถ้วยของตัวจ่ายน้ำมัน น้ำมันที่ถูกดูดมาด้านบนสุดจะถูกแรงลมพัดไปในท่อลมทำให้ น้ำมันอยู่ในสภาพละอองเล็กๆ ทำหน้าที่เป็นน้ำมันหล่อลื่นเข้าไปในระบบอุปกรณ์ลม การหมุนปรับแรงดัน ● ดึงปุ่มเกจวัดแรงดันขึ้น หมุน: ● หากคุณหมุนตามเข็มนาฬิกา แรงดันจะเพิ่มขึ้นอย่างต่อเนื่อง แรงดันจะลดลงเมื่อคุณหมุนทวนเข็มนาฬิกา ● หยุดหมุนหลังจากถึงค่าแรงดันที่ต้องการและล็อคลูกบิด หากลืมขั้นตอนนี้ คุณอาจประสบปัญหาการรั่วซึมได้ ● Pull up the knob of pressure gauge, rotate: ● If you do clockwise rotation, pressure will rise steadily.Pressure will down when you rotate counterclockwise. ● Stop turning after reaching the required index and lock down the knob,forget this step you may face leakage problem.   เหมาะสำหรับ          ● สำหรับกรองฝุ่น ละอองน้ำ ไอน้ำ หรือสิ่งสกปรก พร้อมทั้งปรับตั้งแรงดันและจ่ายน้ำมันหล่อลื่นให้ชิ้นส่วนภายในเพื่อยืดอายุการใช้งาน กรองอนุภาคได้เล็กถึง5 ไมครอน   การติดตั้งชุดกรองลมพร้อมตัวส่งน้ำมัน ● ควรจะติดตั้งให้ใกล้กับอุปกรณ์นิวเมติกหรือเครื่องจักรให้มากที่สุด เพื่อแก้ปัญหาเรื่องความดันตกคร่อมที่จะเกิดขึ้น ● นอกจากนั้นความสูงระหว่างพื้นถึงตัว ชุดกรองลมพร้อมตัวส่งน้ำมัน จะต้องมีระยะพอที่จะถอดกรองทำความสะอาดหรือเปลี่ยนไส้กรองได้ ● และที่ถ้วยพลาสติกหรือแก้วที่ครอบกรองอยู่นั้นควรจะใช้ครอบโลหะครอบอีกครั้งหนึ่งเพื่อป้องกันอุบัติเหตุที่จะเกิดขึ้นได้
