BUYBUYTECH บอร์ดชาร์จแบตเตอรี่ลิเธียมLi-on 3S 4S 5S 6S 10A 20A 30A 40A 18650 PCB BMS 3s BMS 4s BMS 5s BMS 6s 12.6V 16.8V

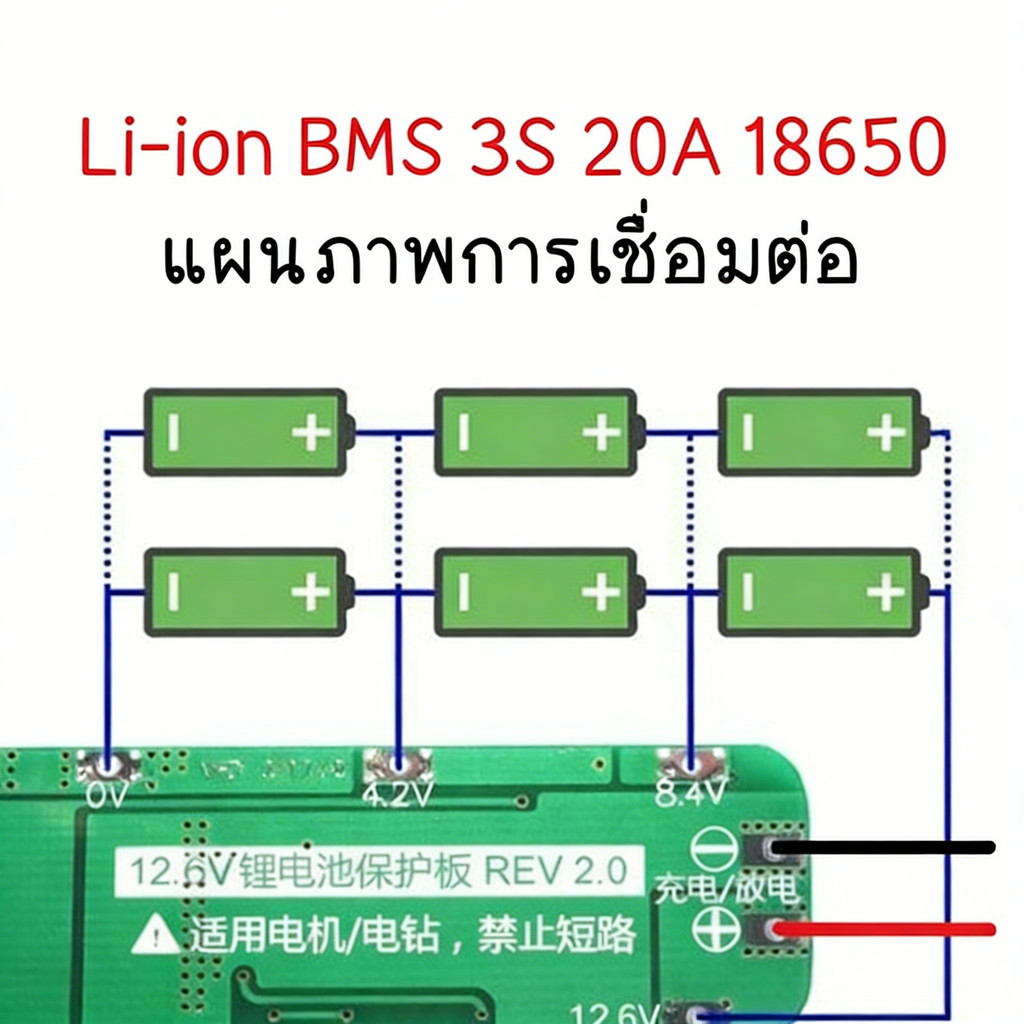

รายละเอียดโปรดดูภาพลิงค์ผลิตภัณฑ์สำหรับรายละเอียดสินค้า! ! ! โปรดดูภาพลิงค์ผลิตภัณฑ์สำหรับพารามิเตอร์ผลิตภัณฑ์! ! ! โปรดดูภาพลิงค์ผลิตภัณฑ์สำหรับคำแนะนำผลิตภัณฑ์! ! !   Li-ion BMS 3S 20A 18650   1. 3 series 12.6V 20A lithium battery protection board (พร้อมฟังก์ชั่นกู้คืน - การกู้คืนอัตโนมัติ) 2. ขนาดสินค้า: 59x20 X 3.4 มม 3. แรงดันไฟฟ้าที่ชาร์จได้: 12.6V-13.0V 4. กระแสปล่อยต่อเนื่อง (ขีด จำกัด บน): 20A (หากสภาพแวดล้อมการกระจายความร้อนไม่ดีโปรดลดกระแสโหลด) 5. กระแสไฟชาร์จต่อเนื่อง (จำกัด ด้านบน): 10A   หมายเหตุ: อัตราการคำนวณอัตราส่วนผลิตภัณฑ์มากกว่า 3A ในปัจจุบันมากกว่า 3C: อัตรา 1C ของแบตเตอรี่ความจุ 2000 เท่ากับกระแสไฟฟ้าทำงานสูงสุด 2AH 1 2A แบตเตอรี่อัตราส่วน 3C ความจุ 2000 เท่ากับ 2AH * 3 = กระแสการทำงานสูงสุด 6A ในการใช้งานความร้อนของแบตเตอรี่จะไม่สามารถใช้ได้กับสถานที่ประเภทนี้ไม่สามารถใช้งานได้นานแบตเตอรี่จะเสียหายในไม่ช้า   หมายเหตุ 1: ตามแผนภาพสายไฟ 0 V, 3. 7v (ข-) (B1) (B2), 11. 1 V, 7.4 V (B +) อย่าจงใจลัดวงจร หมายเหตุ 2: หลังจากสายเชื่อมต่อจำเป็นต้องชาร์จใหม่เพียงแค่สามารถส่งออกได้ หมายเหตุแบตเตอรี่ซีรีส์ 3: 3 โปรดตรวจสอบให้แน่ใจว่าแรงดันแบตเตอรี่แต่ละชุดหากไม่เป็นเช่นนั้นโปรดแยกออกจากกันกับแบตเตอรี่แต่ละชุดในซีรีส์ การทดสอบการคายประจุแรงดันแบตเตอรี่ลดลงอย่างรวดเร็วเป็นแบตเตอรี่ที่ไม่ดี   หมายเหตุ: อย่าใส่เซลล์ที่ดีและไม่ดี! ความจุแบตเตอรี่สามกลุ่ม / ความต้านทานภายในใกล้เคียงที่สุด! (แบตเตอรี่ที่ดี 2 + 1 ผลการใช้งานของแบตเตอรี่ที่ไม่ดี = ผลการใช้งานของแบตเตอรี่ที่ไม่ดีสามก้อน)     Li-ion BMS 3S 40A 12.6V 18650   คณะกรรมการป้องกันแบตเตอรี่ลิเธียม ขอบเขตการใช้งาน: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V และแรงดันไฟฟ้าเต็ม 4.2V (รวมแบตเตอรี่ 18650, 26650 ลิเธียมโพลิเมอร์ ไม่จำกัดรูปร่างและขนาด) T ขนาดผลิตภัณฑ์: 41*60*3.4 มม. (รุ่นสมดุล)) คุณภาพของผลิตภัณฑ์: 9.8g (เวอร์ชันที่สมดุล) แรงดันไฟชาร์จ: 12.6V-13.6V กระแสไฟจ่ายต่อเนื่อง (ขีดจำกัดบน): 40A (ถ้าสภาพแวดล้อมการกระจายความร้อนไม่ดี โปรดลดการใช้กระแสโหลด) T กระแสไฟชาร์จต่อเนื่อง (ขีดจำกัดบน): 20A รุ่นสมดุล: เหมาะสำหรับสว่านไฟฟ้าที่มีกระแสไฟเริ่มต้นต่ำกว่า 80A และกำลังไฟต่ำกว่า 170W พร้อมฟังก์ชั่นการชาร์จแบบสมดุล     Li-ion BMS 4S 40A 16.8V 18650   คณะกรรมการป้องกันแบตเตอรี่ลิเธียม ขอบเขตการใช้งาน: เหมาะสำหรับแบตเตอรี่ลิเธียมที่มีแรงดันไฟฟ้า 3.7V และแรงดันไฟฟ้า 4.2V เต็ม (รวม 18650, 26650 แบตเตอรี่ลิเธียมโพลิเมอร์ ไม่จำกัดรูปร่างและขนาด) ขนาดผลิตภัณฑ์: 41*60*3.4 มม. (เวอร์ชันสมดุล) คุณภาพของผลิตภัณฑ์: 10.3g (เวอร์ชันที่สมดุล) แรงดันไฟชาร์จ: 16.8V-18.1V กระแสไฟจ่ายต่อเนื่อง (ขีดจำกัดบน): 40A (ถ้าสภาพแวดล้อมการกระจายความร้อนไม่ดี โปรดลดการใช้กระแสโหลด) T T กระแสไฟชาร์จต่อเนื่อง (ขีดจำกัดบน): 20A 80A Enhanced version: เหมาะสำหรับสว่านไฟฟ้าที่มีกระแสไฟเริ่มต้นต่ำกว่า BOA และกำลังต่ำกว่า 230W รุ่นบาลานซ์: เหมาะสำหรับสว่านไฟฟ้าที่มีกระแสไฟเริ่มต้นต่ำกว่า 80A และกำลังไฟต่ำกว่า 230W พร้อมฟังก์ชั่นการชาร์จแบบสมดุล     BMS 5S 15A 21V บอร์ดป้องกันแบตเตอรี่ Lithium Li-ion   กระแสไฟจ่ายต่อเนื่อง : 15A (สูงสุด) กระแสไฟออกทันที : 25A แรงดันไฟชาร์จ : 21V กระแสไฟชาร์จ : 15A (สูงสุด)   ป้องกันการชาร์จไฟเกิน: การตรวจจับการชาร์จเกิน : 4.28 + 0.05V ป้องกันความล่าช้า : 0.5s ปล่อยประจุเกิน : 4.28 + 0.05V   การป้องกันการปล่อยเกิน ตรวจจับการคายประจุเกิน : 2.55 + 0.08V ความล่าช้าในการตรวจจับการคายประจุเกิน : 0.1s ปล่อยแรงดันไฟฟ้า : 2.9 + 0.1V   1. ควรประกอบและต่อวงจรอย่างเคร่งครัด 0V, 4.2V, 8.4V, 12.6V, 16.8V, 21V อย่าจงใจลัดวงจร 2. ผู้ซื้อควรศึกษาและทำความเข้าใจหลักการทำงานของวงจรที่เกี่ยวข้องให้ดีก่อนการใช้งาน     6s 15A 24V PCB BMS คณะกรรมการป้องกันสำหรับโมดูลเซลล์แบตเตอรี่ลิเธียมลิเธียมลิเธียม 18650 แพ็ค 6 ชิ้น   กระแสไฟปล่อยสูงสุด: 15A กระแสไฟทันที: 25A แรงดันไฟฟ้าที่ชาร์จได้: 25.5V กระแสไฟชาร์จ: 15A (สูงสุด) แรงดันไฟฟ้าตรวจจับเกิน: 4.28 ± 0.05V ความล่าช้าในการป้องกันการชาร์จไฟเกิน: 0.1S แรงดันไฟฟ้าเกินพิกัด: 4.08 ± 0.05V แรงดันไฟฟ้าตรวจจับเกิน: 2.55 ± 0.08V ความล่าช้าในการตรวจจับการคายประจุเกิน: 0.1S แรงดันไฟฟ้าที่ปล่อยมากเกินไป: 2.9 ± 0.1V แรงดันไฟฟ้าตรวจจับกระแสเกิน: 150mV ความล่าช้าในการตรวจจับกระแสเกิน: 9MS กระแสไฟเกิน: 30 ± 3A สภาพการปลดปล่อยการป้องกันกระแสเกิน: ปลดการเชื่อมต่อโหลด ความล่าช้าในการตรวจจับไฟฟ้าลัดวงจร: 250uS การป้องกันไฟฟ้าลัดวงจรสภาพการปลดการเชื่อมต่อเชิงลบเปิด ความต้านทานการนำวงจรหลัก: ≤20mΩ กระแสไฟฟ้าทำงาน: ≤30uA กระแสไฟสลีป (แบตเตอรี่เกินการปลดปล่อย) ≤10uA ช่วงอุณหภูมิ: -30 / + 80 ℃   คุณลักษณะ: ฝีมือดีและทนทาน สำหรับชาร์จใหม่ได้ (โดยทั่วไปหมายถึงแบตเตอรี่ลิเธียม) จากการป้องกันแผงวงจรรวม แบตเตอรี่ลิเธียม (แบบชาร์จไฟได้) ดังนั้นจึงจำเป็นต้องได้รับการปกป้อง เนื่องจากแบตเตอรี่ลิเธียมเป็นตัวกำหนดวัสดุเองจึงไม่สามารถชาร์จไฟเกินปล่อยกระแสไฟลัดวงจรและการชาร์จและการคายประจุอุณหภูมิสูงเป็นพิเศษส่วนประกอบลิเธียมแบตเตอรี่ลิเธียมจะทำตามตัวต้านทานป้องกันด้วยก ตัวต้านทานการสุ่มตัวอย่างและฟิวส์ปัจจุบัน   ในรายการรวมด้วย: 1 ชิ้น * 6S 15A 24V PCB BMS คณะกรรมการป้องกัน
