Onetiminggreat BTS7960 43A Double H-bridge High-Power Driver โมดูล DIY สมาร์ทรถการใช้วินิจฉัยสําหรับ Arduino OTA

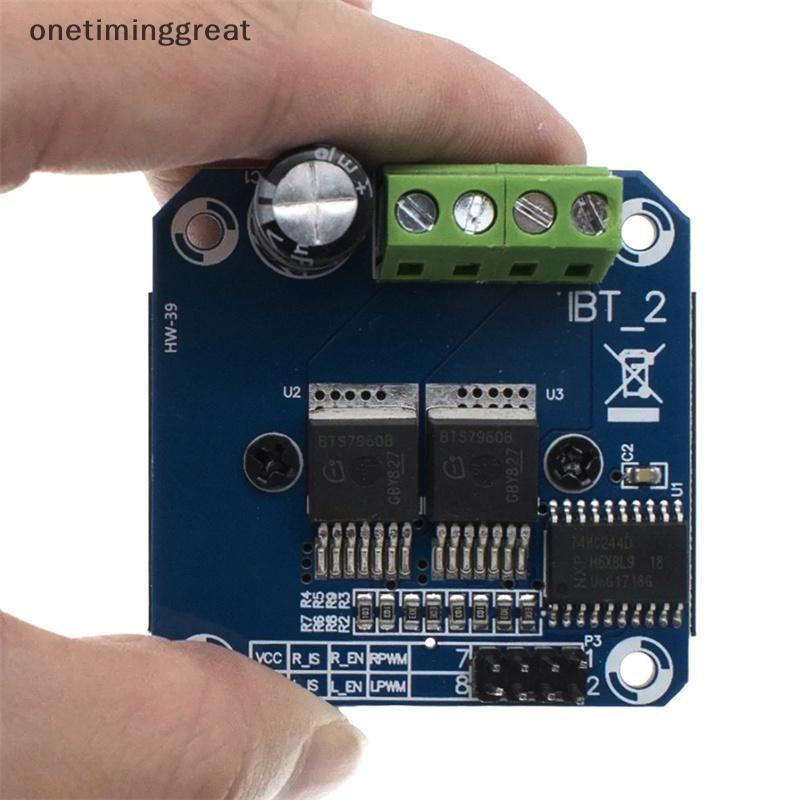

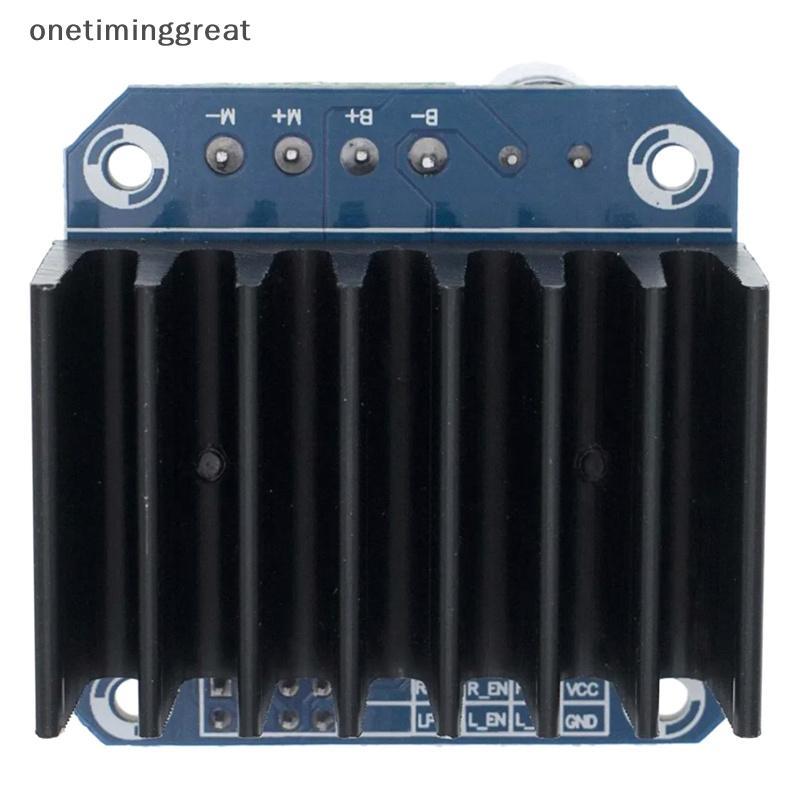

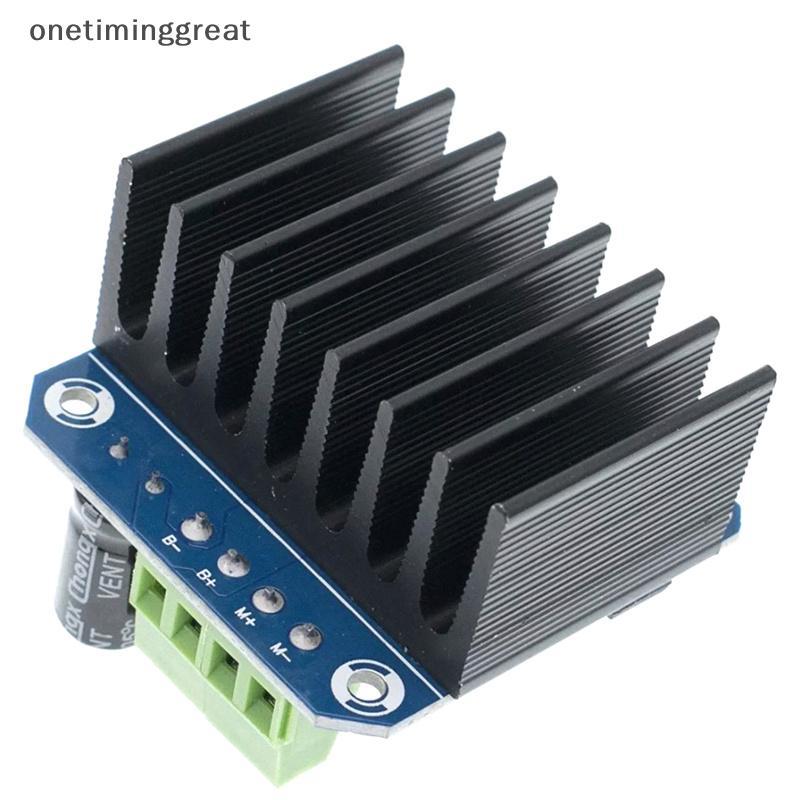

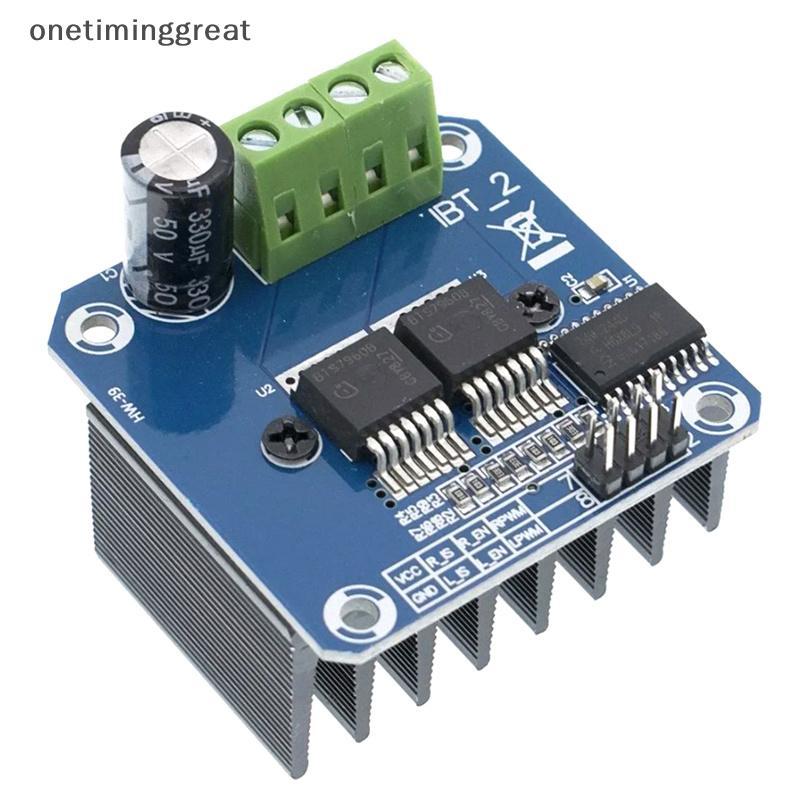

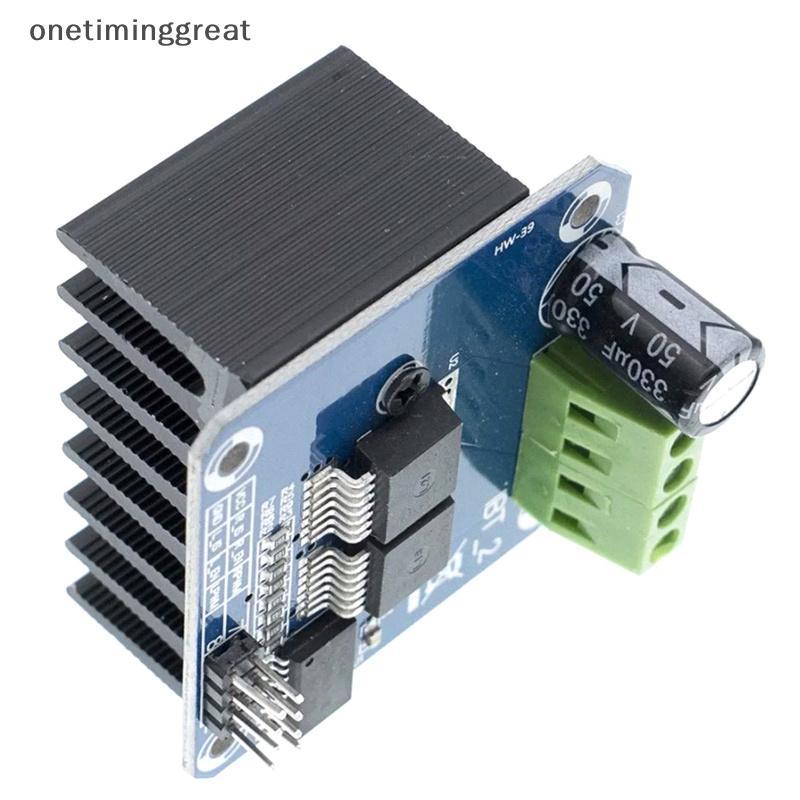

BTS7960B H-bridge 43A โมดูลมอเตอร์กำลังสูงภาพรวม: ไดรเวอร์นี้ใช้ชิป BTS7960 ของโมดูลไดรเวอร์ H-bridge กำลังสูงพร้อมระบบป้องกันกระแสเกินความร้อน วงจรขับเคลื่อนสะพานคู่ BTS7960 H-bridge สองชั้นพร้อมไดรฟ์และเบรกที่แข็งแกร่งแยกไมโครคอนโทรลเลอร์และไดรเวอร์มอเตอร์ได้อย่างมีประสิทธิภาพ! กระแสไฟสูง 43A กระแสสูง คุณสมบัติ: ไดรเวอร์สะพานคู่ BTS7960 ขนาดใหญ่ (43 A) H; 5V แยกกับ MCU และปกป้อง MCU ได้อย่างมีประสิทธิภาพ ไฟแสดงสถานะ 5V บนบอร์ด; ตัวบ่งชี้แรงดันไฟฟ้าของแรงดันไฟฟ้าของปลายเอาต์พุตของตัวขับมอเตอร์ อ่างความร้อนแบบบัดกรี PIN คำจำกัดความ: 1. RPWM ของ RPWM: เลี้ยวขวา PWM 2. LPWM ของ LPWM: เลี้ยวซ้าย PWM 3. R_EN: เปิดใช้งานเลี้ยวขวา (ใช้งานสูง) 4. L_EN: เปิดใช้งานเลี้ยวซ้าย (ใช้งานสูง) 5. R_IS: คำเตือนการเลี้ยวขวา (อาจลอยน้ำได้) 6. L_IS: คำเตือนกระแสไฟฟ้าเลี้ยวซ้าย (อาจปล่อยให้ลอย) 7. วิดีโอ VCC: (5V) 8. จีเอ็นดี ข้อมูลเพิ่มเติมเกี่ยวกับ aeProduct.getSubject() การเชื่อมต่อ: วิธีที่ 1: วิธีที่ 1: ไมโครคอนโทรลเลอร์ (MCU) 5V: 5V จากไมโครคอนโทรลเลอร์ (MCU) GND: GND จากไมโครคอนโทรลเลอร์ (MCU) L_PWM: PWM หรือ 5V จาก Microcontroller (MCU) สำหรับการเลี้ยว CCW (CW) R_PWM: PWM หรือ 5V จาก Microcontroller (MCU) สำหรับการเลี้ยว CW (CCW) L_EN: 5V จาก Microcontroller (MCU) วิธีที่ 2: ไมโครคอนโทรลเลอร์ (MCU) 5V: 5V จากไมโครคอนโทรลเลอร์ (MCU) GND: GND จากไมโครคอนโทรลเลอร์ (MCU) 5V จาก Microcontroller (MCU) สำหรับเลี้ยว CCW (CW) R_PWM: 5V จาก Microcontroller (MCU) สำหรับ CW (CCW) เลี้ยว R_EN และ L_EN: PWM จากไมโครคอนโทรลเลอร์ (MCU) เพียงสี่บรรทัดจาก MCU ไปยังโมดูลคนขับ (GND.) 5V. ค่ะ PWM1. ปริญญาเอก. พีดับเบิลยูเอ็ม 2); ชิปแยกชิปแหล่งจ่ายไฟ 5V (สามารถแชร์กับ MCU 5V); 1.2 ซม. ขนาด: 4 * 5 * 1.2 ซม. สามารถย้อนกลับมอเตอร์ไปข้างหน้าความถี่อินพุต PWM สองความถี่สูงสุด 25kHZ; การไหลของความร้อนสองครั้งผ่านสัญญาณผิดพลาด แหล่งจ่ายไฟ 5V ของชิปแยกต่างหาก (สามารถใช้ร่วมกับ MCU 5V) สามารถใช้แหล่งจ่ายไฟ 5V บนบอร์ดได้ แรงดันไฟฟ้า 5.5V ถึง 27V;
