XH-M609/HCW-M635 ต่ำตัด เต็มต่อ บอร์ดควมคุมการใช้แบตเตอรี่ DC 12-36 Volt

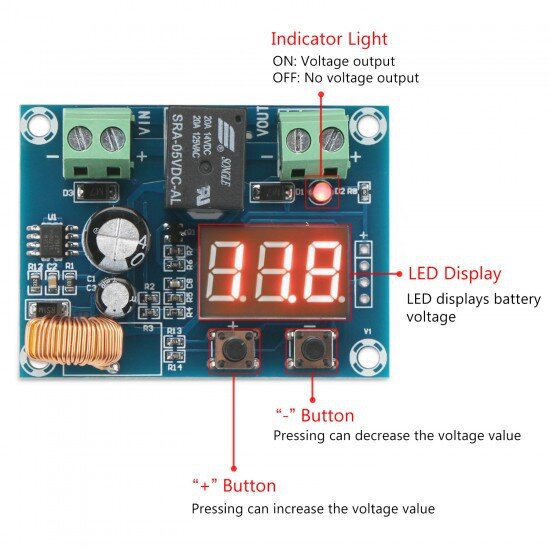

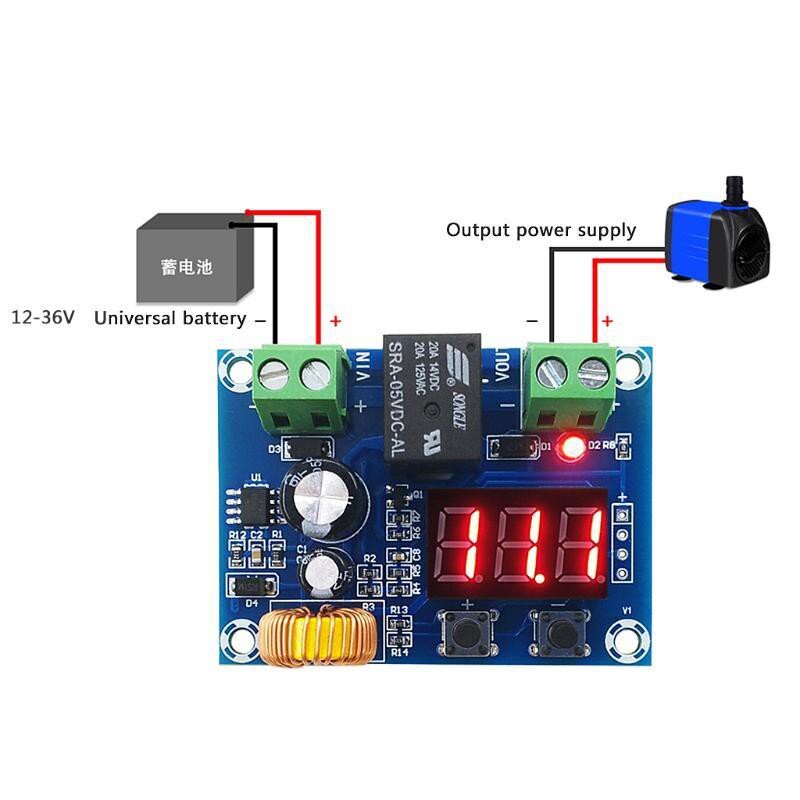

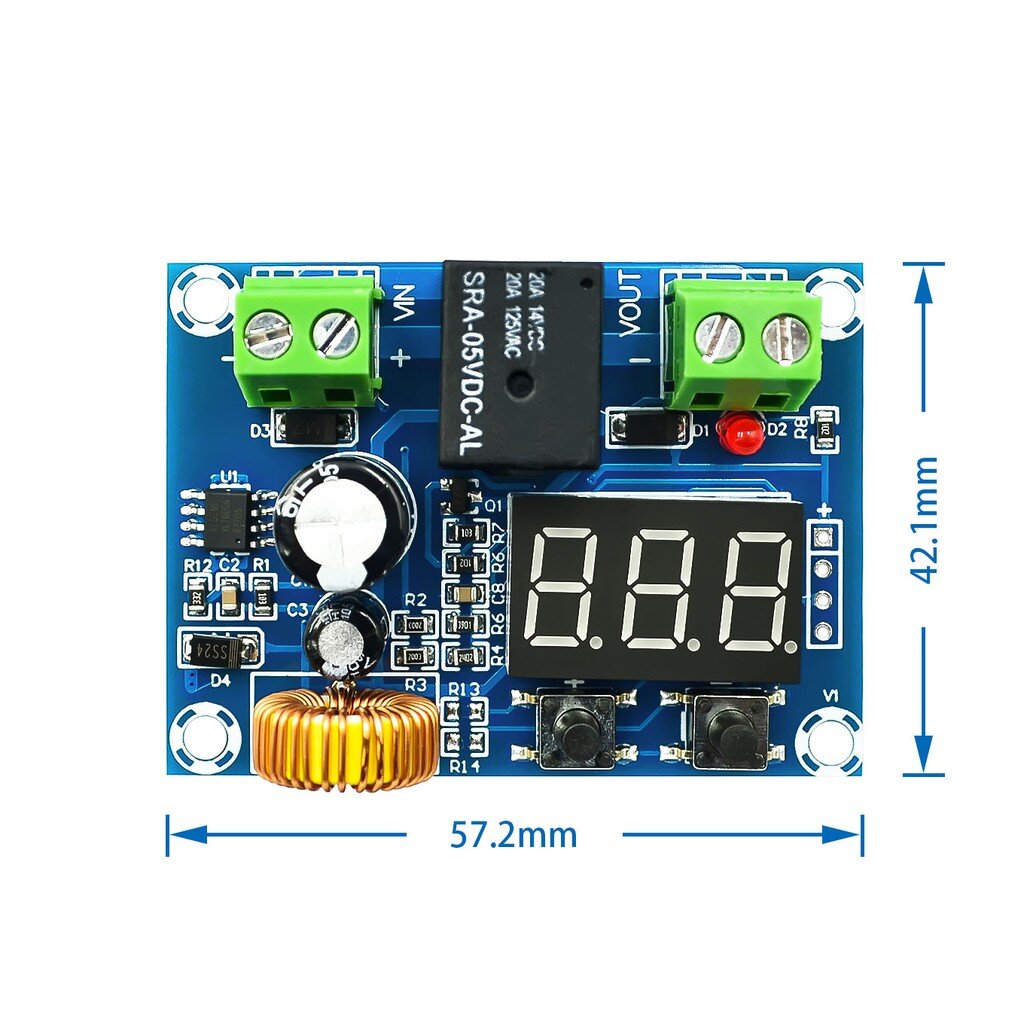

XH-M609 หรือ HCW-M635 ต่ำตัด บอร์ดควมคุมการใช้แบตเตอรี่ DC 12 - 36 Volt ใช้กับแบตเตอรี่ Lifepo4, Li-ion, ตะกั่วกรด, อื่นๆ Features: 1>. Automatic power off. 2>. Discharge protection. 3>. Prolong battery life. ลักษณะการทำงาน 1. ใช้ตัดวงจรเมื่อแรงดันในแบตเตอรี่มีค่าต่ำกว่าที่กำหนด (ค่าต่ำตัด) ป้องกันการใช้พลังงานจากแบตเตอรี่เกิน ช่วยยืดอายุใช้งานแบตเตอรี่ 2. จากนั้นเมื่อมีการชาร์จแบตเตอรี่จนแรงดันสูงถึงค่าที่กำหนด (ค่าต่อ) วงจรจะทำการเชื่อมต่อกับโหลดอีกครั้ง ข้อมูลจำเพาะ เหมาะกับแบตเตอรี่ : DC 12-36V รองรับกระแสสูงสุด 20A แรงดันออก: เท่ากับแหล่งจ่าย ควบคุมความแม่นยำ: 0.1V กินไฟ : ＜1.5W Application Range: Storage Batteries; Lithium Batteries ขนาด : 5.7x4.2cm/2.24x1.65" วิธีตั้งค่า 1. กดปุ่มซ้าย1ครั้ง แล้วกดติดๆกัน2ครั้ง เมื่อไฟกระพริบให้กดตั้งค่าสำหรับต่ำตัด เมื่อตั้งแล้วไฟจะหยุดกระพริบเป็นการบันทึกค่า 2. กดปุ่มขวา1ครั้ง แล้วกดติดๆกัน2ครั้ง เมื่อไฟกระพริบให้กดตั้งค่าสำหรับต่อทำงาน โดยตัวเลขนี้จะเป็นจำนวนโวล์ที่เพิ่มขึ้นไปจากค่าต่ำตัด เช่น ตั้งค่าต่ำตัดในข้อ 1 ไว้ที่ 11 โวล์ ถ้าต้องการให้วงจรต่อกลับมาใช้งานที่ 13 โวล์ ให้ตั้งค่าต่อทำงานที่ 2 (13 - 11 = 2)
