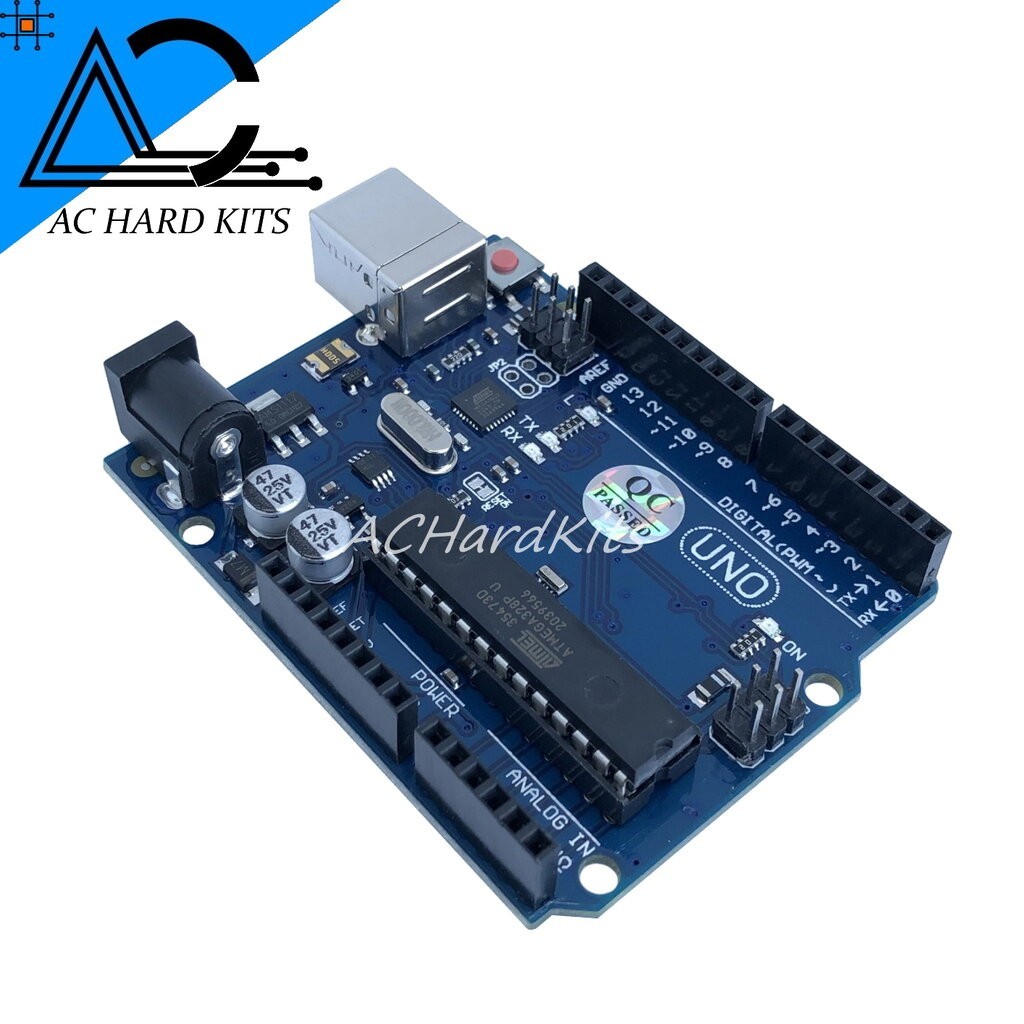

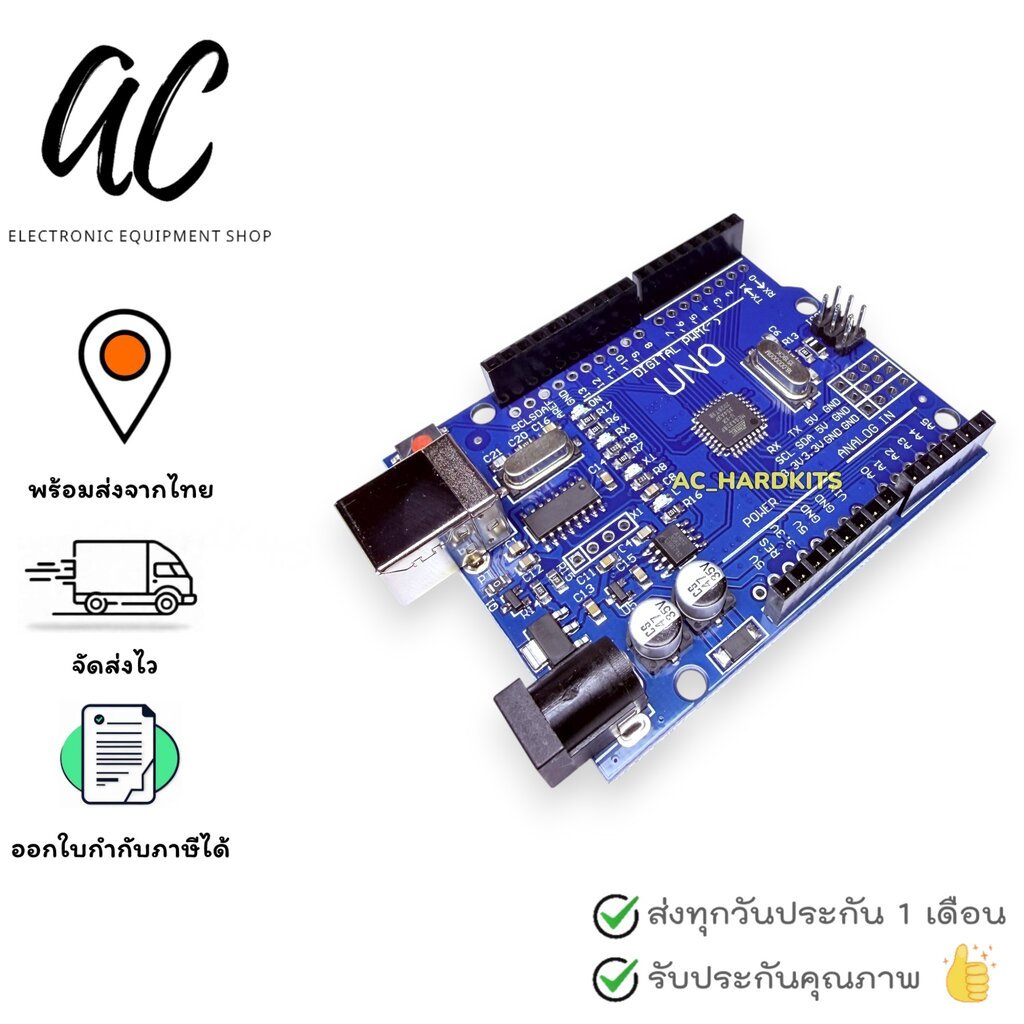

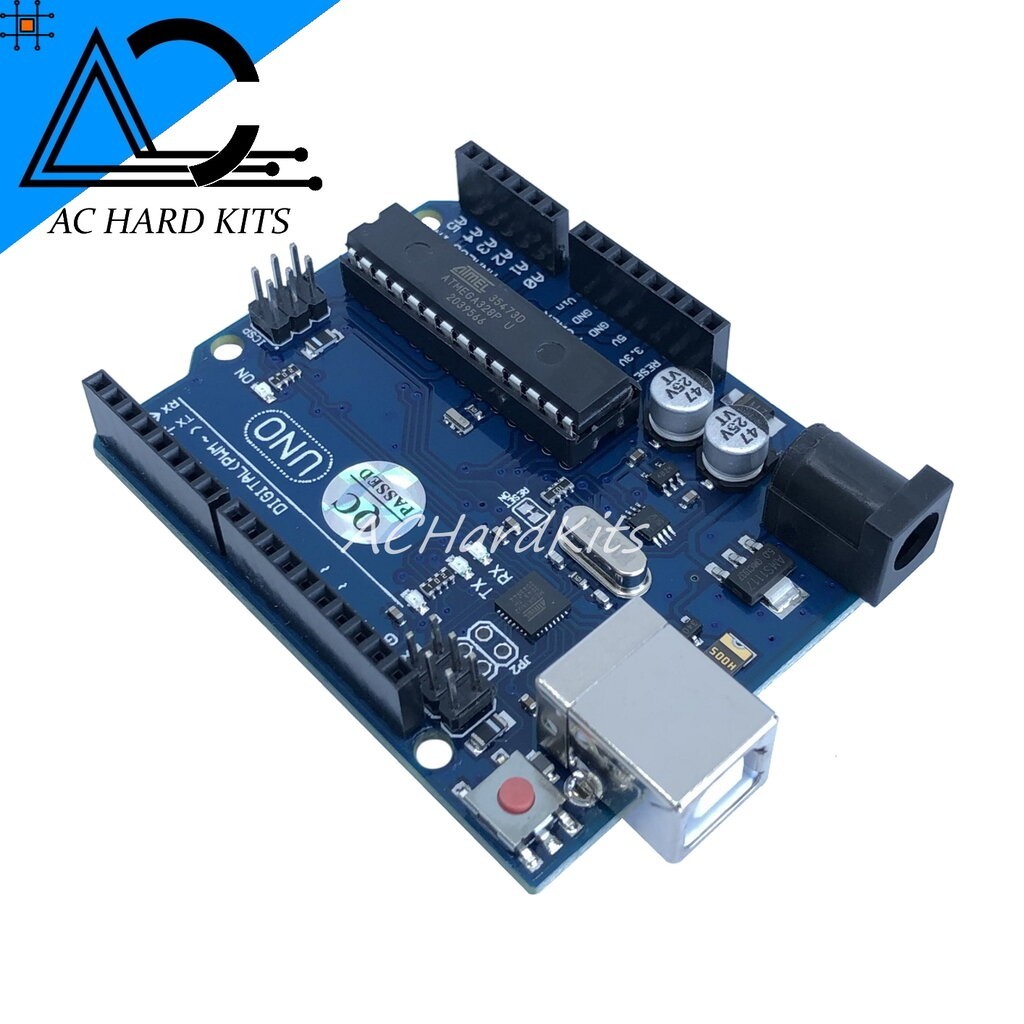

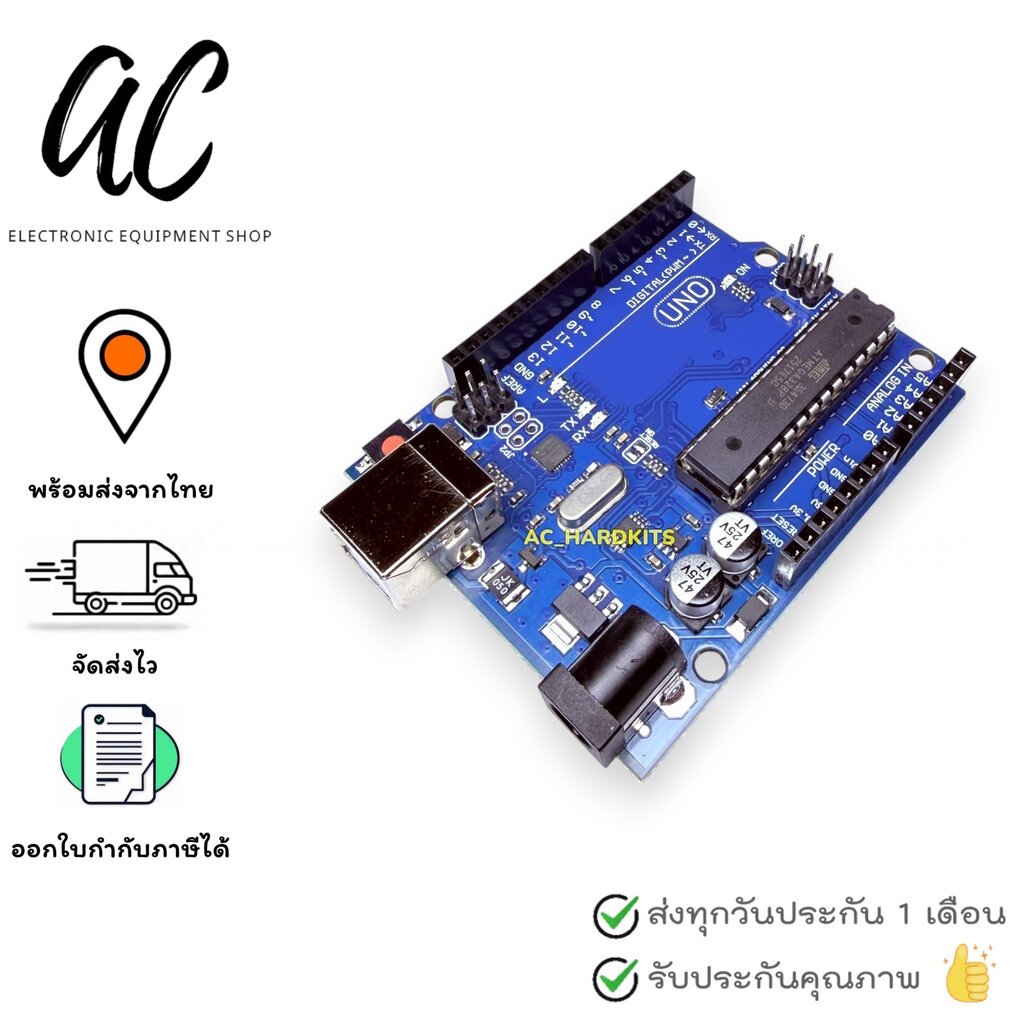

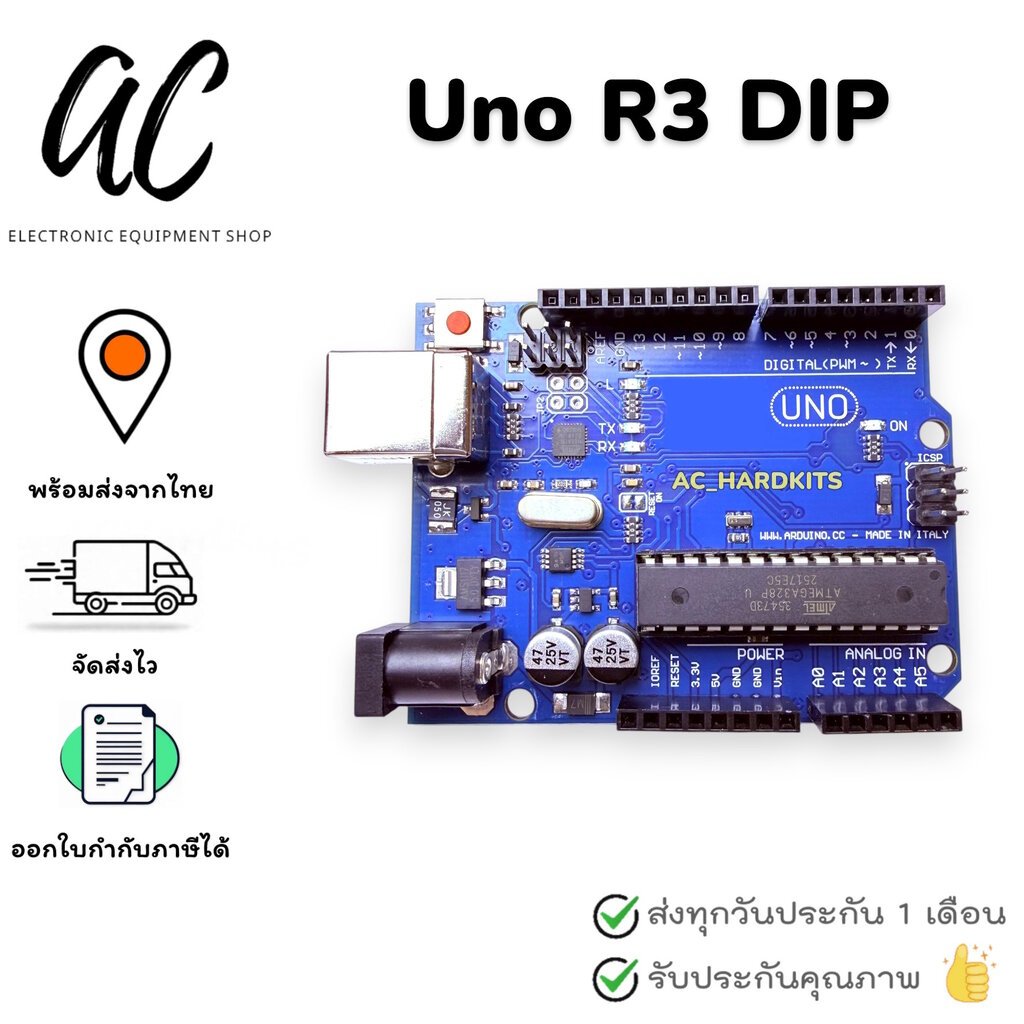

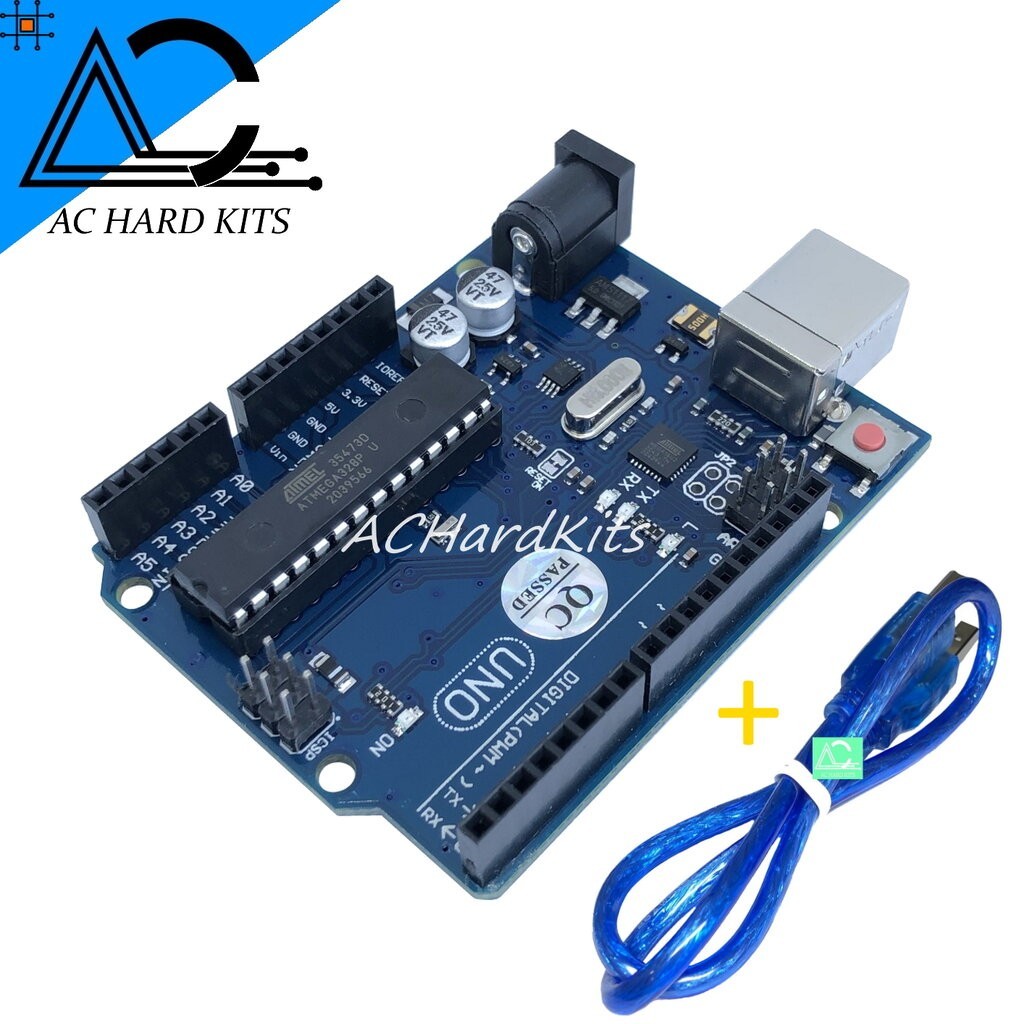

บอร์ดคอนโทรลเลอร์ Arduino UNO R3 ATmega328p DIP +สาย USB Type B 1 เส้น #Arduino Home

The Arduino Uno R3 เป็นบอร์ดไมโครคอนโทรลเลอร์ที่ได้รับความนิยมอย่างมาก เหมาะสำหรับผู้เริ่มต้นและผู้ที่มีประสบการณ์ในการสร้างสรรค์โปรเจกต์อิเล็กทรอนิกส์ บอร์ดนี้ใช้ชิปไมโครคอนโทรลเลอร์ ATmega328P และมีคุณสมบัติที่หลากหลายทำให้สามารถนำไปประยุกต์ใช้งานได้มากมาย คุณสมบัติหลัก: -ไมโครคอนโทรลเลอร์: ATmega328P -แรงดันไฟฟ้าในการทำงาน: 5V -แรงดันไฟฟ้าขาเข้า (แนะนำ): 7-12V -แรงดันไฟฟ้าขาเข้า (จำกัด): 6-20V -ขา Digital I/O: 14 ขา (สามารถใช้เป็นเอาต์พุต PWM ได้ 6 ขา) -ขา Analog Input: 6 ขา -กระแสไฟ DC ต่อขา I/O: 20 mA -กระแสไฟ DC สำหรับขา 3.3V: 50 mA -หน่วยความจำ Flash: 32 KB (0.5 KB ใช้สำหรับ bootloader) -SRAM: 2 KB -EEPROM: 1 KB -ความเร็วสัญญาณ Clock: 16 MHz ส่วนประกอบและการทำงาน: -Microcontroller (ATmega328P): หัวใจหลักของบอร์ด ทำหน้าที่ประมวลผลคำสั่งและควบคุมการทำงานของส่วนประกอบอื่นๆ -Digital I/O Pins (0-13): ขาสำหรับรับและส่งสัญญาณดิจิทัล สามารถใช้ควบคุมอุปกรณ์ต่างๆ เช่น LED, มอเตอร์ หรืออ่านค่าจากเซ็นเซอร์ดิจิทัล บางขา (3, 5, 6, 9, 10, 11) สามารถใช้เป็นเอาต์พุต PWM (Pulse Width Modulation) เพื่อควบคุมความเร็วของมอเตอร์หรือความสว่างของ LED ได้ -Analog Input Pins (A0-A5): ขาสำหรับรับสัญญาณอนาล็อก เช่น ค่าจากเซ็นเซอร์วัดอุณหภูมิ, แสง หรือแรงดันไฟฟ้า Power Pins: -VIN: ขาสำหรับรับแรงดันไฟฟ้าจากแหล่งจ่ายไฟภายนอก (แนะนำ 7-12V) -5V: ขาจ่ายแรงดันไฟฟ้า 5V สำหรับจ่ายไฟให้กับอุปกรณ์ภายนอก -3.3V: ขาจ่ายแรงดันไฟฟ้า 3.3V สำหรับจ่ายไฟให้กับอุปกรณ์ภายนอกบางชนิด -GND: ขา Ground หรือขั้วลบของวงจร -USB Port (Type B): ใช้สำหรับเชื่อมต่อบอร์ดกับคอมพิวเตอร์เพื่อโปรแกรมโค้ดและจ่ายไฟเลี้ยงให้กับบอร์ด -Power Jack: ช่องสำหรับต่ออะแดปเตอร์จ่ายไฟภายนอก (แนะนำ 7-12V) -Reset Button: ปุ่มสำหรับรีเซ็ตการทำงานของบอร์ด -ICSP Header: ช่องสำหรับโปรแกรมเฟิร์มแวร์โดยตรงไปยังไมโครคอนโทรลเลอร์ -LEDs: -ON: ไฟแสดงสถานะเมื่อบอร์ดได้รับพลังงาน -L (Pin 13): LED ที่เชื่อมต่อกับขา Digital 13 สามารถใช้ในการทดสอบโปรแกรมเบื้องต้น -TX/RX: ไฟแสดงสถานะเมื่อมีการรับส่งข้อมูลผ่านพอร์ต Serial (USB) -Crystal Oscillator (16 MHz): สร้างสัญญาณ Clock ที่ใช้ในการทำงานของไมโครคอนโทรลเลอร์ Arduino Uno R3 สามารถนำไปใช้ในงานที่หลากหลาย เช่น: -โครงงานอิเล็กทรอนิกส์สำหรับผู้เริ่มต้น: ควบคุม LED, สร้างเสียง, อ่านค่าเซ็นเซอร์พื้นฐาน -ระบบอัตโนมัติขนาดเล็ก: ควบคุมไฟในบ้าน, ระบบรดน้ำต้นไม้อัตโนมัติ -หุ่นยนต์: ควบคุมมอเตอร์, เซ็นเซอร์ต่างๆ ในหุ่นยนต์ -Data Logging: บันทึกข้อมูลจากเซ็นเซอร์ต่างๆ -Internet of Things (IoT) เบื้องต้น: เชื่อมต่อกับโมดูล Wi-Fi หรือ Ethernet เพื่อควบคุมอุปกรณ์ผ่านอินเทอร์เน็ต ข้อดีของ Arduino Uno R3: -ใช้งานง่าย: มีภาษาโปรแกรมที่เป็นพื้นฐานและมี IDE (Integrated Development Environment) ที่ใช้งานสะดวก -มีเอกสารและชุมชนออนไลน์ขนาดใหญ่: ทำให้ง่ายต่อการเรียนรู้และแก้ไขปัญหา -ราคาไม่แพง: เข้าถึงได้ง่ายสำหรับผู้เริ่มต้น -มี Shields หลากหลาย: สามารถต่อยอดความสามารถของบอร์ดด้วย Shields (แผงวงจรเสริม) ต่างๆ เช่น Wi-Fi Shield, Ethernet Shield, Motor Driver Shield เป็นต้น -Open Source Hardware: ทำให้มีการพัฒนาต่อยอดและมีบอร์ดที่เข้ากันได้จากผู้ผลิตหลายราย โดยรวมแล้ว Arduino Uno R3 เป็นบอร์ดไมโครคอนโทรลเลอร์ที่ยอดเยี่ยมสำหรับการเริ่มต้นเรียนรู้และสร้างสรรค์โครงงานอิเล็กทรอนิกส์ต่างๆ ด้วย
