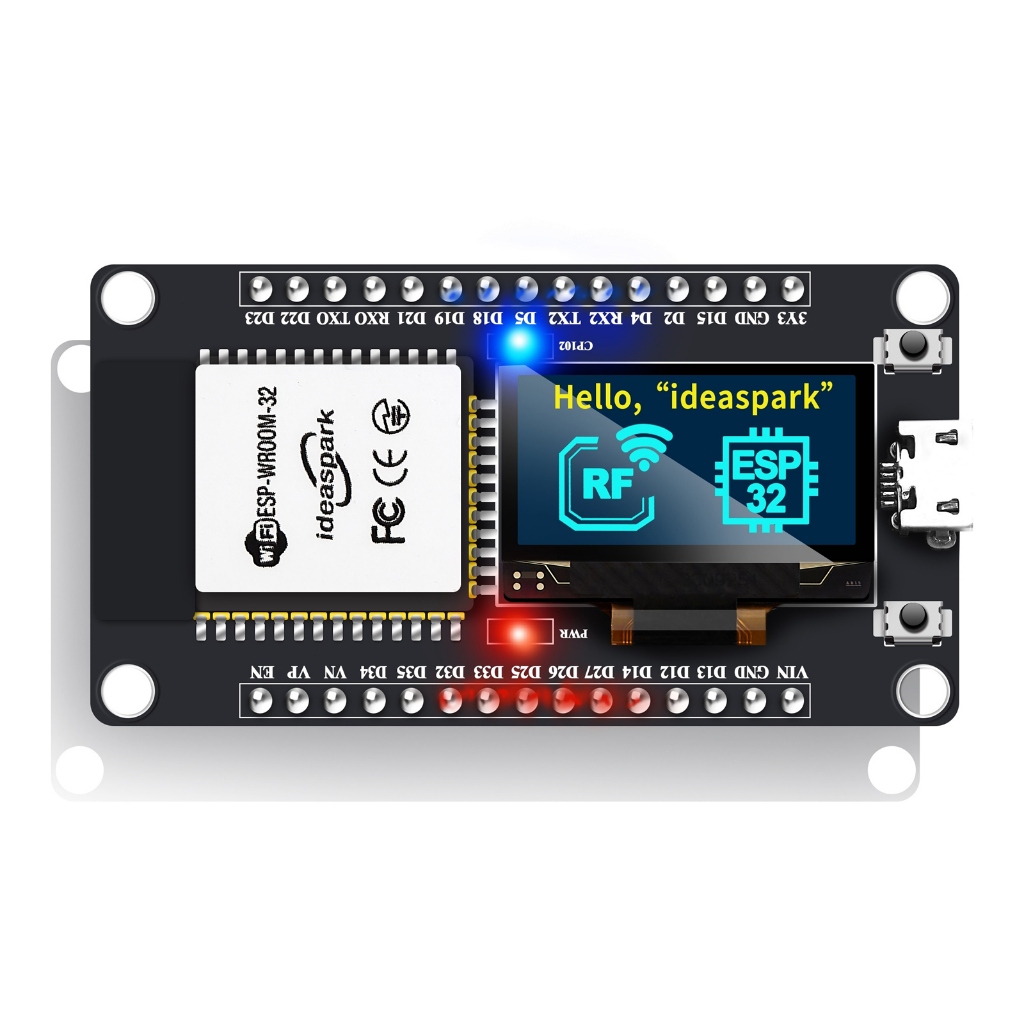

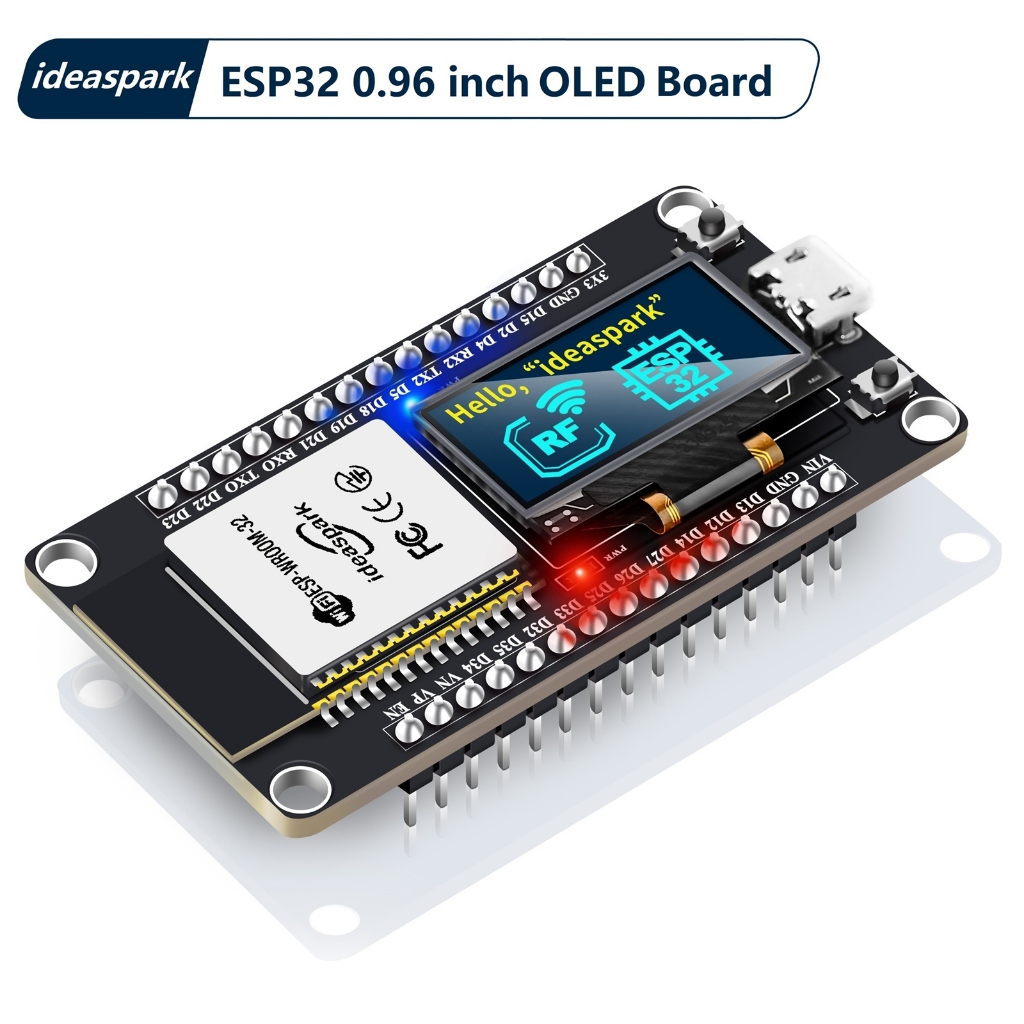

ideaspark ESP32 Development Board พร้อมจอแสดงผล OLED ขนาด 0.96 นิ้วในตัว, ไดรเวอร์ CH340, โมดูลไร้สาย WiFi+BLE และพอร์ต Micro USB ใช้งานได้ดีกับ Arduino/Micropython (บัดกรีพินเฮดเดอร์แล้ว)

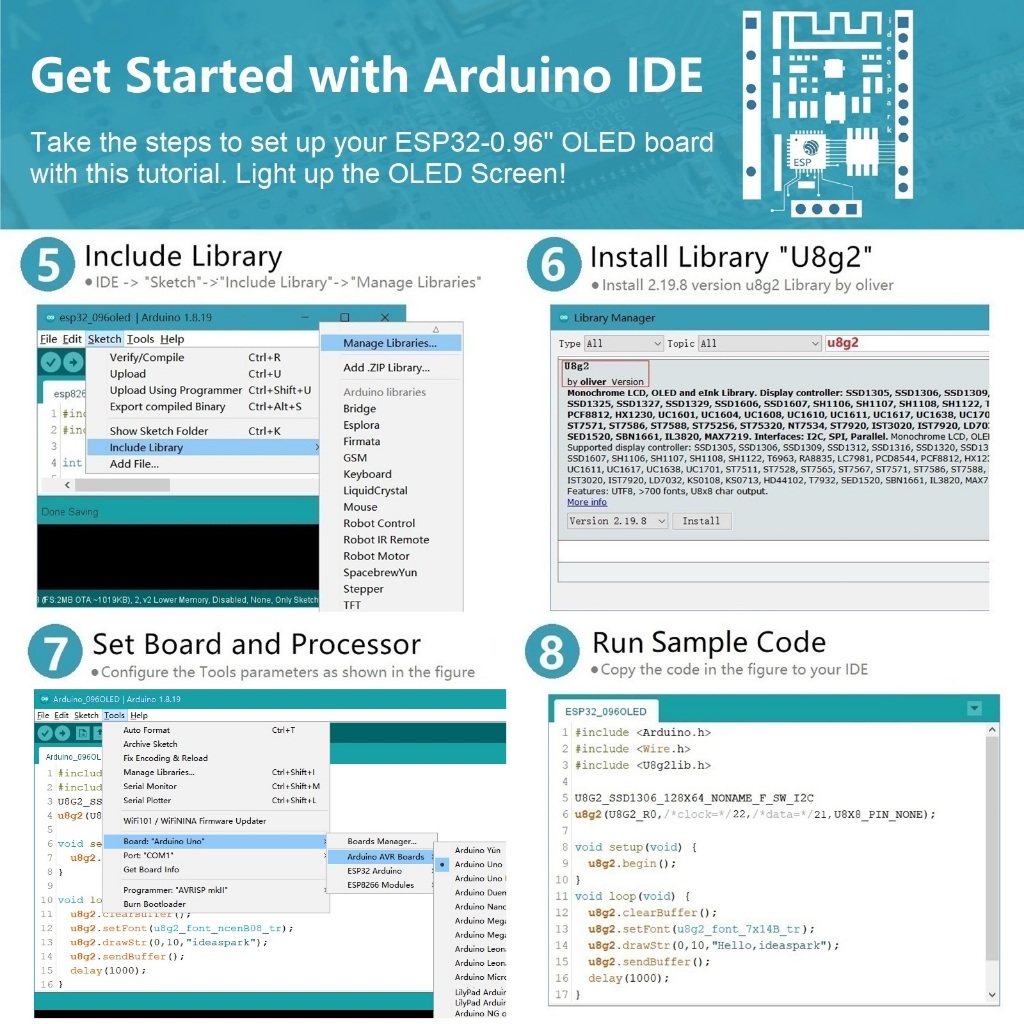

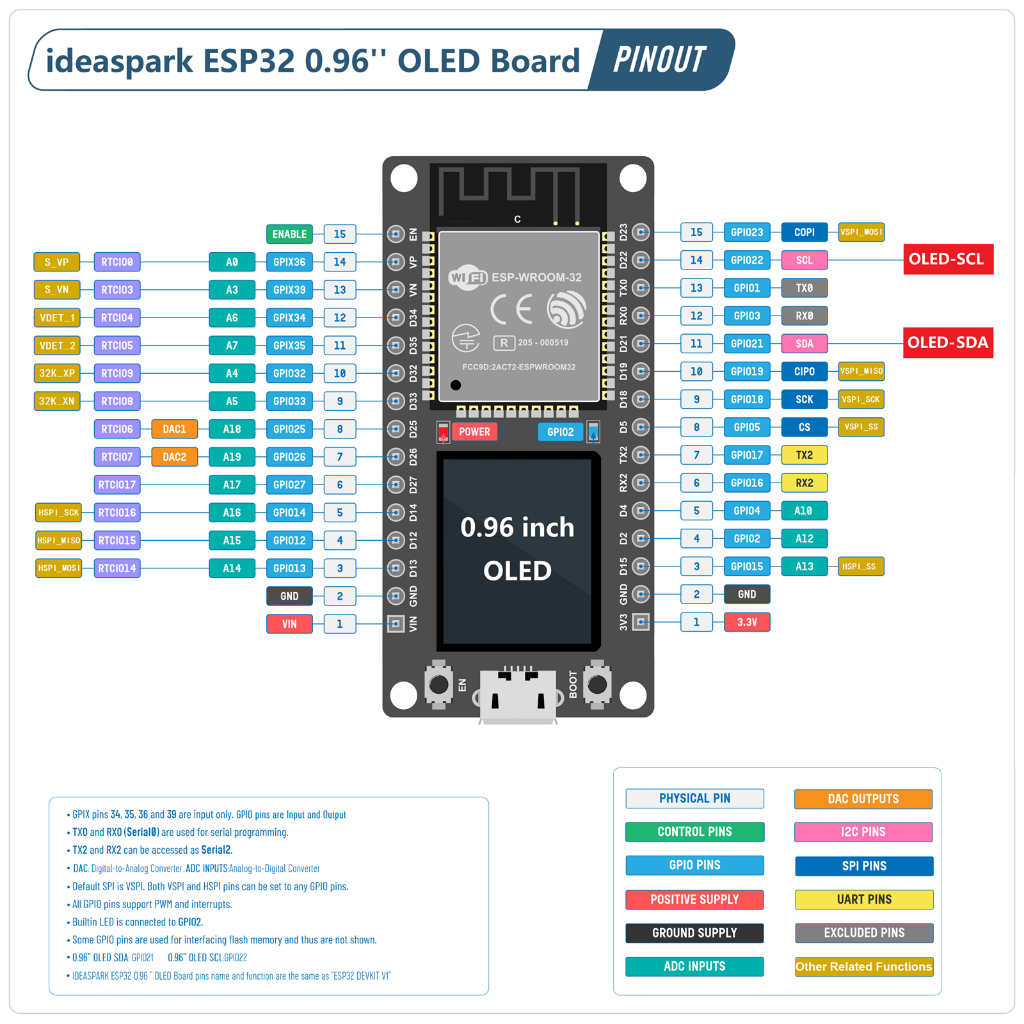

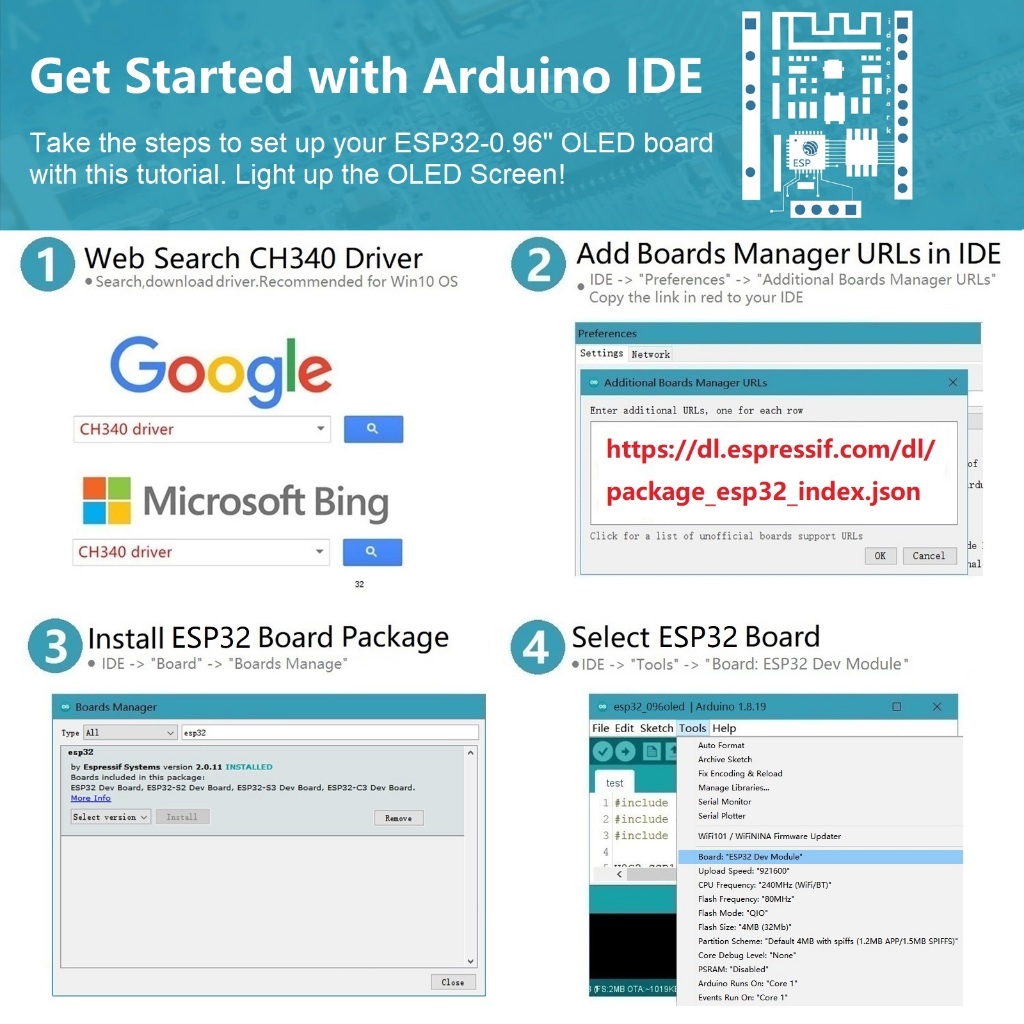

บอร์ด ESP32 พร้อมจอ OLED ขนาด 0.96 นิ้ว มีคุณสมบัติครบถ้วนเหมือนกับโมดูล ESP32 Devkit V1 แบบดั้งเดิม โดยมีพอร์ตอุปกรณ์ต่อพ่วงที่เหมือนกันทุกประการ มาพร้อมการรวมจอแสดงผล OLED ขนาด 0.96 นิ้วเข้าด้วยกันอย่างราบรื่น ช่วยขจัดปัญหาความยุ่งยากในการต่อสายไฟและเบรดบอร์ด จอแสดงผลมีความละเอียดสูง 128x64 พร้อมไดรเวอร์ SSD1306 และรองรับอินเทอร์เฟซ I2C นอกจากนี้ยังใช้สาย Micro USB ในการเชื่อมต่อ บอกลาการตั้งค่าที่วุ่นวายและสัมผัสประสบการณ์อิเล็กทรอนิกส์ที่ง่ายดายด้วยบอร์ด ESP32 นี้ ตัวบอร์ดใช้โมดูล ESP32-WROOM-32 ที่รวม Antenna switches, RF Balun, power amplifiers, low-noise amplifiers, filters และ management modules ไว้ในตัว ทำให้โซลูชันทั้งหมดใช้พื้นที่บน PCB น้อยที่สุด ชิปแบบ Dual-mode รองรับ Wi-Fi 2.4 GHz และ BLE ด้วยเทคโนโลยี 40nm ของ TSMC ที่ใช้พลังงานต่ำเป็นพิเศษ ให้ประสิทธิภาพการใช้พลังงานและประสิทธิภาพ RF ดีเยี่ยม ปลอดภัย เชื่อถือได้ และง่ายต่อการขยายไปสู่แอปพลิเคชันที่หลากหลาย บอร์ดนี้ใช้การเชื่อมต่อ I2C กับจอแสดงผล OLED ผ่านพิน SDA (D21 / GPIO21) และ SCL (D22 / GPIO22) ด้วยบอร์ดนี้ การแสดงข้อมูลและดาต้าต่างๆ จึงเป็นเรื่องง่าย สำหรับการติดตั้งไดรเวอร์ CH340 เวอร์ชันใหม่ เพียงค้นหาคำว่า "CH340 Driver" บน Google.com หรือ Bing.com และทำตามคำแนะนำในการติดตั้งที่ให้ไว้ แนะนำสำหรับระบบปฏิบัติการ Win10 บอร์ดนี้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับโปรเจกต์ Internet of Things (IoT) ต่างๆ สามารถใช้แสดงสถานะการเชื่อมต่อเครือข่าย, ตรวจสอบข้อมูล, ระดับพลังงาน และข้อมูลสำคัญอื่นๆ นอกจากนี้ยังเหมาะสำหรับสร้างสถานีพยากรณ์อากาศอินเทอร์เน็ต (Internet Weather Stations), สถานีข่าว (News Stations), นาฬิกา (Clocks) และแอปพลิเคชันอื่นๆ ที่คล้ายคลึงกัน ESP32 Devkit ข้อมูลจำเพาะและคุณสมบัติ: ไมโครคอนโทรลเลอร์: 32-bit Xtensa@ dual-core @240MHz แรงดันไฟฟ้าใช้งาน: 3.3V ไดรเวอร์: CH340 Wi-Fi: IEEE 802.11 b/g/n 2.4GHz, BLE 4.2 BR/EDR Flash: 4MB, 520 KB SRAM (16 KB สำหรับ cache), 448 KB ROM 34 GPIOs, 4x SPI, 3x UART, 2x I2C 2x I2S, RMT, LED PWM, 1 host SD/eMMC/SDIO 1 slave SDIO/SPI, TWAI, 12-bit ADC, Ethernet มี USB-TTL บนบอร์ดโดยใช้ CH340 รองรับ Plug n Play 0.96 oled SSD1306 OLED ขนาด 0.96 นิ้ว คุณสมบัติ: OLED แบบส่องสว่างในตัว ไม่ต้องมี Backlight ขนาด: 0.96 นิ้ว สี: เหลือง น้ำเงิน ไอซีไดรเวอร์: SSD1306 แรงดันไฟฟ้า: 3.3V-5V DC อุณหภูมิในการทำงาน: -30°C ~ 70°C ขนาดโมดูล: 27 มม. x 27 มม. x 4 มม. มุมมอง: > 160°, ความละเอียดสูง: 128 x 64 วัสดุหน้าจอ: กระจก ต้องการการป้องกันที่ดี อินเทอร์เฟซ I2C: SCL: I2C Serial Clock SDA: I2C Serial Data การกำหนดพอร์ต (Mapping) ระหว่าง ESP32 และ OLED ESP32 -------------- จอ OLED 0.96 นิ้ว VCC(3.3V) ----------- VCC GND ----------------- GND D21(GPIO21) ------- SDA D22(GPIO22) ------- SCL วิธีทำให้บอร์ด ESP32-OLED ทำงาน: อ้างอิงตามรูปภาพที่ 4 และรูปภาพที่ 5 ด้านบน ดาวน์โหลดไดรเวอร์, เชื่อมต่อบอร์ดเข้ากับคอมพิวเตอร์ด้วยสาย Micro USB, กำหนดค่าใน IDE และอัปโหลดโค้ดลงในบอร์ด รายการสินค้าในชุด: 1 x บอร์ด ESP32 พร้อมจอ OLED 0.96 นิ้ว (บัดกรีพินเฮดเดอร์แล้ว)
