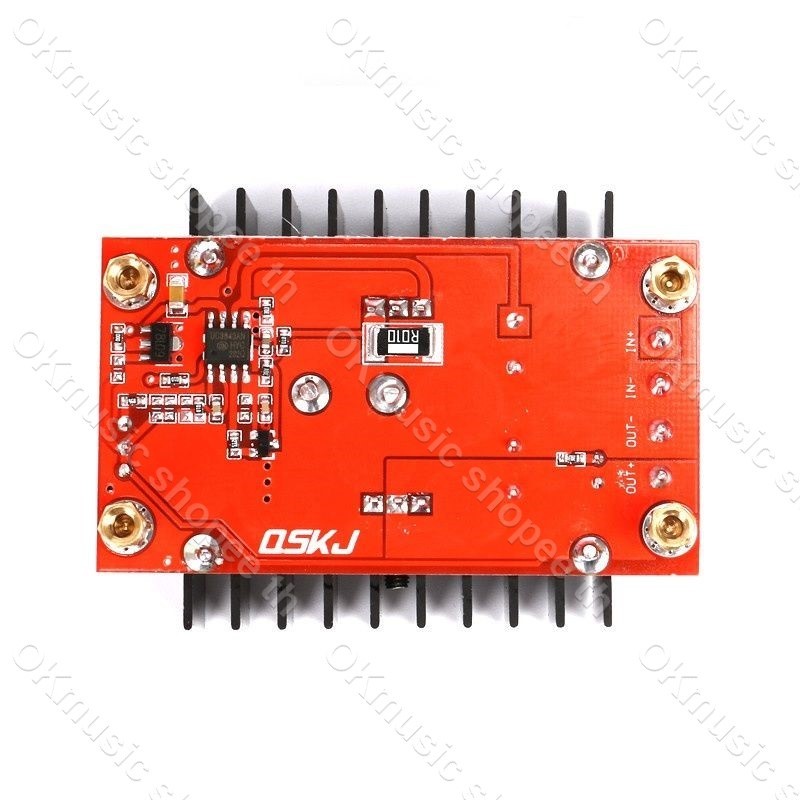

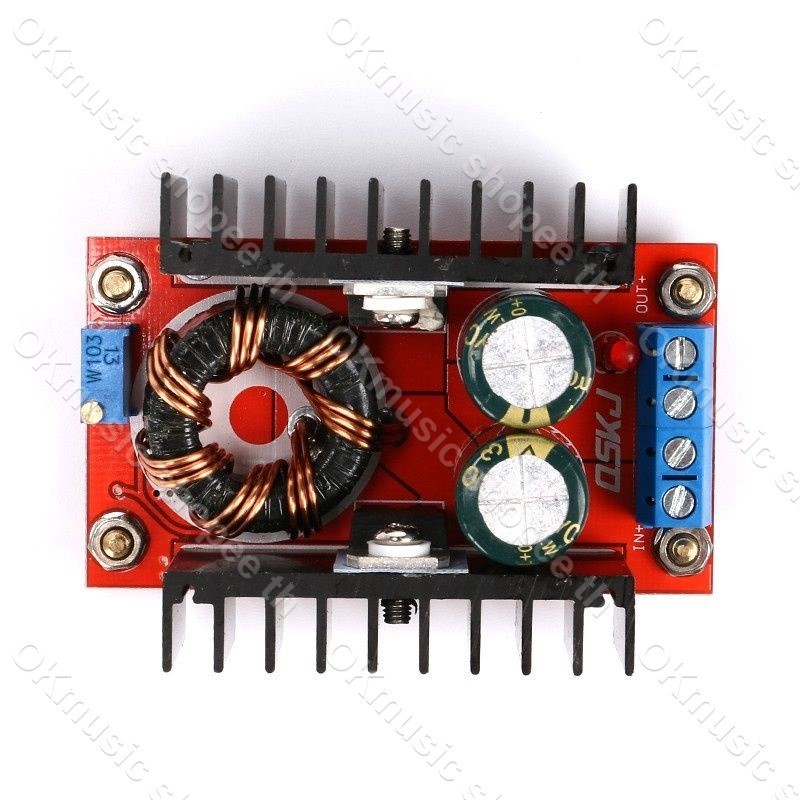

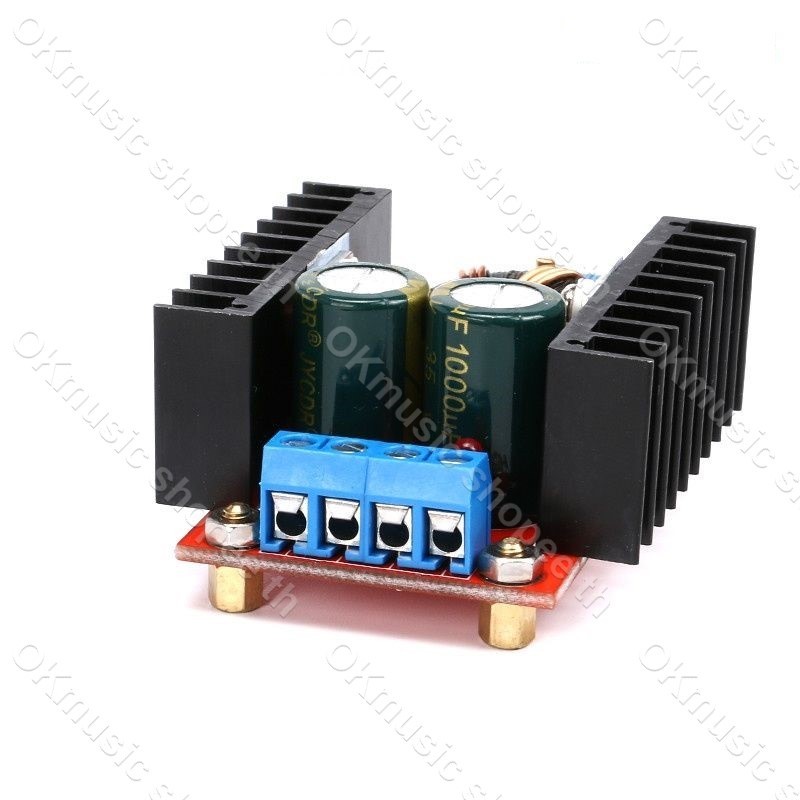

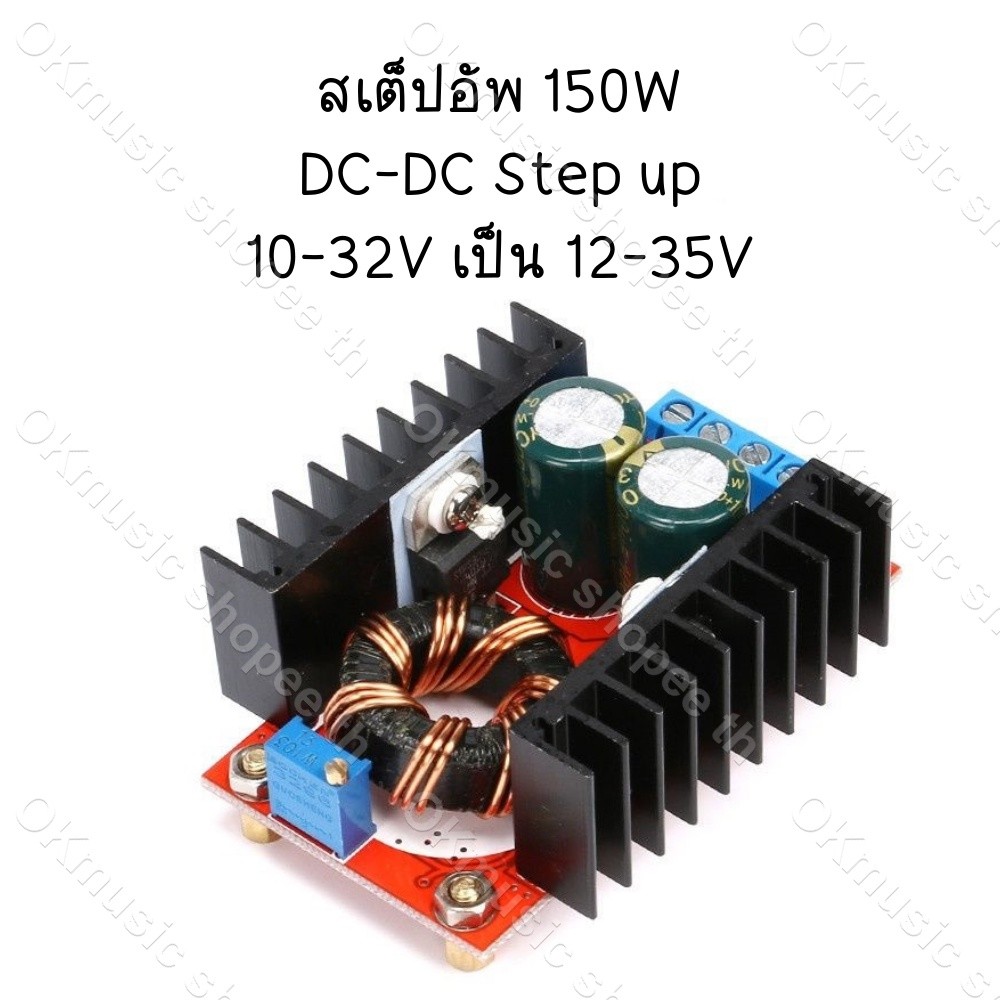

สเต็ปอัพ วงจรเพิ่ม แรงดันไฟฟ้า 150W Boost Converter DC-DC แปลงไฟจาก 10-32V เป็น 12-35V (Step Up) โมดูลชาร์จแรงดันไฟฟ้า

วงจรเพิ่ม แรงดันไฟฟ้า 150W Boost Converter DC-DC 10-32V 10-32V to 12-35V Step Up โมดูลการชาร์จแรงดันไฟฟ้าที่ปรับได้ โมดูลแปลง เพิ่ม แรงดันไฟฟ้า 10-32V 150W 1 ชิ้น แรงดันไฟฟ้าขาเข้า: 10V-32V แรงดันขาออก: 12V-35V (ปรับ) กระแสไฟขาออก: 10A (สูงสุด) กระแสไฟเข้า: 16A (สูงสุด) (มากกว่า 10A โปรดเสริมฮีทซิงค์) พลังเอาต์พุต: ความเย็น 100W (MAX) ตามธรรมชาติช่วยเพิ่มพลังการระบายความร้อน 150W (สูงสุด) ประสิทธิภาพในการแปลง: 94% (เมื่อป้อนข้อมูล 19V 2.5A เอาต์พุต 16V, อ้างอิง) เอาท์พุตเอาต์พุต: 2% (สูงสุด) อุณหภูมิในการทำงาน: อุตสาหกรรม (- 40 องศาถึง +85 องศา) (อุณหภูมิแวดล้อมมากกว่า 40 องศาโปรด ลดการใช้พลังงานหรือ - เพิ่มความเย็น) อุณหภูมิในการโหลด: 45 องศา กระแสไฟไม่โหลด: 25mA โดยทั่วไป การควบคุมแรงดันไฟฟ้า: 0.5% การควบคุมโหลด: 0.5% ความเร็วในการตอบสนองแบบไดนามิก: 200uS 5% ป้องกันการลัดวงจร: ไม่ (กรุณาติดตั้งฟิวส์หรือป้องกันวงจรที่ชิ้นส่วนอินพุท) ป้องกันการป้อนข้อมูลย้อนกลับ: ไม่ (โปรดปฏิบัติตามการป้องกันแบบย้อนกลับหรือเชื่อมต่อไดโอดที่ชิ้นส่วนอินพุท) สินค้ารวม: โมดูลแปลง แรงดันไฟฟ้า 10-32V 150W * 1 ชิ้น คำถามที่พบบ่อยและคำตอบ: 1. เหตุใดโมดูลของฉันจึงถูกออกแบบให้เป็นรูปร่างนี้ คำตอบ: โมดูลของเราได้รับการออกแบบให้ติดตั้งโดยตรงบนตัวเครื่องเพื่อความสะดวกของคุณ คุณสามารถแก้ไขโมดูลบนเครื่องของคุณผ่านเสาทองแดง 4 อัน 2. โมดูลมีประสิทธิภาพเพียงใด? ฉันสามารถใช้กับแบตเตอรี่ที่ต้องการประสิทธิภาพสูงได้หรือไม่? คำตอบ: ประสิทธิภาพการทำงานของโมดูลนี้สูงมากในการแก้ไขแบบไม่ซิงโครนัส และอัตราการทดสอบจริงของเราสามารถสูงถึง 95% นอกจากนี้ เพื่อน ๆ อย่าสุ่มสี่สุ่มห้าไล่ตามอัตรา อัตราเป็นสัดส่วนกับราคา ตัวอย่างเช่น หากคุณต้องการแหล่งจ่ายไฟ 5V 0.5A การสูญเสียพลังงานสำหรับประสิทธิภาพ 80% คือ 0.625W และการสูญเสียพลังงานสำหรับ 90 % ประสิทธิภาพคือ 0.278W คุณคิดว่าจำเป็นต้องเพิ่มค่าใช้จ่ายเป็นสองเท่าสำหรับพลังงาน 0.3W นี้หรือไม่ เพียงแค่เลือกหนึ่งที่เหมาะสม 3. โมดูลพลังงานนี้มีการป้องกันไฟฟ้าลัดวงจรหรือไม่? มันจะไหม้ไหมถ้าเอาท์พุตไฟฟ้าลัดวงจรโดยไม่ได้ตั้งใจเมื่อฉันใช้งาน? คำตอบ: ไม่มีการป้องกันไฟฟ้าลัดวงจร โปรดติดตั้งฟิวส์หรือวงจรป้องกันที่อินพุต 4. โมดูลพลังงานนี้มีการป้องกันการเชื่อมต่อย้อนกลับของอินพุตหรือไม่? จะเกิดไฟไหมหากฉันเสียบปลั๊กไฟผิดด้านโดยไม่ได้ตั้งใจเมื่อใช้งาน คำตอบ: ไม่มีการป้องกันการเชื่อมต่อย้อนกลับ ถ้าคุณต้องการการป้องกันการเชื่อมต่อย้อนกลับ คุณสามารถใช้บอร์ดป้องกันการเชื่อมต่อย้อนกลับของเรา มันจะถูกสลับโดยอัตโนมัติ แรงดันไฟฟ้าอินพุตไม่เป็นบวกหรือลบ คุณยังสามารถเชื่อมต่อไดโอดในชุดที่มีอินพุต เพื่อปกป้องมัน 5. แรงดันใช้งานของโมดูลคือ 10-32V ฉันสามารถป้อน 16V และเอาต์พุต 13V ได้หรือไม่ คำตอบ: ไม่ โมดูลนี้เป็นโมดูลบูสต์ (BOOST) และแรงดันไฟขาออกจะสูงกว่าแรงดันไฟขาเข้าเสมอ หากคุณต้องการให้แรงดันไฟขาออกมากกว่าหรือต่ำกว่าแรงดันไฟฟ้า โปรดเลือกโมดูลแหล่งจ่ายไฟแบบสเต็ปดาวน์ (BUCK) ของเรา 6. กระแสไฟของโมดูลนี้สามารถทำงานเป็นเวลานานที่ 19V 4.75A ได้หรือไม่? คำตอบ: พลังการออกแบบของโมดูลนี้คือ 100W สามารถทำงานเป็นเวลานานที่กำลังไฟ 100W, 19V*4.75A=90.25W จึงสามารถทำงานได้เป็นเวลานาน . 7. ฉันต้องการกระแสไฟประมาณ 20A โมดูลนี้สามารถทำงานแบบขนานได้หรือไม่? คำตอบ: เป็นไปไม่ได้ที่จะเชื่อมต่อเอาท์พุตโดยตรงแบบขนาน กระแสหมุนเวียนขนาดใหญ่จะเกิดขึ้นระหว่างกัน หากคุณต้องการให้เอาต์พุตทำงานแบบขนาน คุณต้องปรับแรงดันไฟฟ้าของแต่ละโมดูลให้มีข้อผิดพลาดที่สม่ำเสมอน้อยกว่า เพื่อให้สามารถทำงานได้ 50 มิลลิโวลต์ ต้องให้ความสนใจเพื่อหลีกเลี่ยงการโอเวอร์โหลดของโมดูล กำลังขับไม่ควรเกิน 70% ของพลังงานทั้งหมดของโมดูล 8. อุณหภูมิแวดล้อมในการทำงานของโมดูลนี้เป็นเท่าใดจึงสามารถเข้าถึงระดับอุตสาหกรรมได้หรือไม่? คำตอบ: ใช่ แต่เมื่ออุณหภูมิแวดล้อมเกิน 40 องศา โปรดลดการใช้พลังงานหรือเสริมการกระจายความร้อน 9. ฉันคิดว่าโมดูลของคุณมีโพเทนชิออมิเตอร์ แรงดันไฟขาออกจะเพิ่มขึ้นอย่างกะทันหันเนื่องจากโพเทนชิออมิเตอร์เสียหายหรือไม่? คำตอบ: ไม่ได้ โพเทนชิโอมิเตอร์แบบแม่นยำหลายรอบถูกใช้บนโมดูล ความแม่นยำในการปรับและความน่าเชื่อถือสูงมาก แรงดันเอาต์พุตจะไม่เพิ่มขึ้นอย่างกะทันหัน คุณสามารถใช้มันได้อย่างมั่นใจ 10. ฉันคิดว่าพลังของโมดูลของคุณคือ 100W ถ้าฉันส่งออกแรงดันไฟฟ้าที่ 30V กระแสควรเป็นเท่าใด คำตอบ: สามารถคำนวณได้จากสูตร P=U*I, I=P/U แรงดันขาออกคือ 30V และกระแสคือ 3.33A แรงดันเอาต์พุตคือ 19V และกระแสคือ 5.26A และแรงดันเอาต์พุตคือ 15V และกระแสคือ 6.66A
