เครื่องทดสอบแบตเตอรี่ ZB2L3 พร้อมไฟ LED Zb2l3 เครื่องทดสอบแบตเตอรี่ลิเธียม จอแสดงผลดิจิทัล LED 18650 ทดสอบความต้านทาน คว

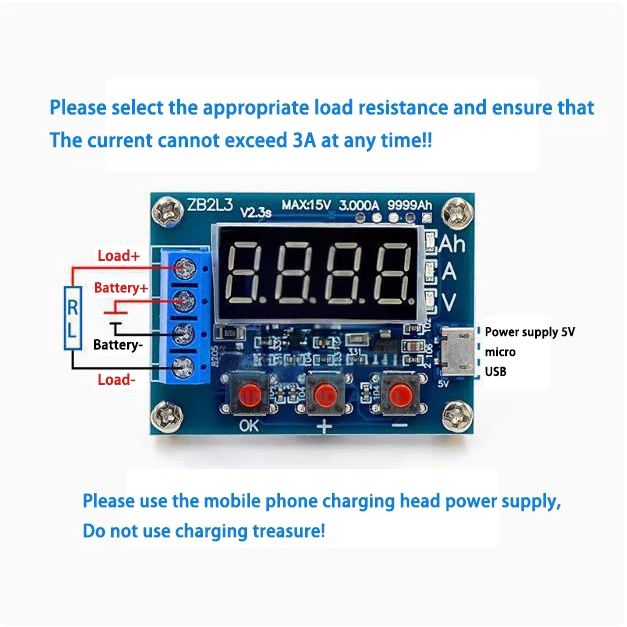

รายละเอียด ZB2L3 เครื่องวัดความจุของแบตเตอรี่ 1.2-12V ใช้ในการวัดกำลังการผลิตไฟฟ้าของแบตเตอรี่และการทดสอบอื่น ๆ 18650 เครื่องมือ, ฟังก์ชั่นเดียว, โดยการควบคุมโหลดและผลการคายประจุกระแสไฟในตัวแบบเรียลไทม์ การรองรับสูงสุด 15V 3A โดยปล่อยผ่านแรงดัน แต่จะไม่ปล่อยกระแสในตัวเอง รองรับความจุสูงสุด 9999Ah (9999000mAh) การพัฒนาแรงดันโดยการเลิกใช้แบตเตอรี่โดยอัตโนมัติ นอกจากนี้ยังสามารถปรับได้ด้วยตนเอง ข้อมูลจำเพาะ แรงดันไฟฟ้า: DC4.5-6V (ขั้วต่อ micro USB) กระแสไฟในการดำเนินการ: น้อยกว่า 70mA แรงดันไฟฟ้าที่ปล่อย: ความละเอียด 1.00V-15.00V 0.01V ช่วงแรงดันสิ้นสุด: 0.5-11.0V รองรับกระแสไฟฟ้า: ความละเอียด 3.000A 0.001A ข้อผิดพลาดการวัดแรงดันไฟฟ้าสูงสุด: 1% + 0.02V ข้อผิดพลาดการวัดกระแสไฟฟ้าสูงสุด: 1.5% + - 0.008A ช่วงความจุแบตเตอรี่สูงสุด: 9999Ah (1Ah = 1,000mAh) ค่าที่มากขึ้นโดยการเลื่อนจุดทศนิยมเพื่อเปลี่ยน 10Ah X.XXX ดังที่แสดงด้านบนเพื่อให้ได้ 10Ah XX.XX ขนาดบอร์ด: 50 มม. X 37 มม. คำแนะนำ 1. สำหรับการทดสอบครั้งแรกควรชาร์จแบตเตอรี่ให้เต็ม 2. เชื่อมต่อแบตเตอรี่ที่จะทดสอบที่เป็นขั้วบวกกับอินพุตบวก ขั้วลบเป็นลบไม่สามารถย้อนกลับได้ (กับการย้อนกลับโหลดอาจทำลายวงจร)! โหลดเชื่อมต่อกับเอาต์พุตของเอาต์พุตบวกและลบเพื่อทำงานผ่านการทดสอบไมโครเพาเวอร์ซัพพลาย USB จากแรงดันไฟฟ้าของแบตเตอรี่ (ไม่สามารถใช้งานจากแล็ปท็อป USB) 3. การทดสอบการเริ่มต้นโดยตรงต้องการเพียงกดปุ่ม " ตกลง " เพียงครั้ง เดียวผู้ทดสอบสามารถยกเลิกใช้งานของแรงดันประจุแบตเตอรี่เต็มโดยอัตโนมัติและจะเริ่มกระพริบหลังจากการทดสอบสามครั้ง เมื่อสถานะการแสดงแรงดันไฟฟ้าของแบตเตอรี่โดยการกดปุ่ม " + " หรือ " - " เพื่อปรับเปลี่ยนการแสดงแรงดัน เริ่มต้นด้วย P หลังความละเอียดแรงดัน 0.1V ตั้งค่าหลังจากกด " ตกลง " เริ่มการทดสอบ 4. หลังจากเริ่มการทดสอบ ผู้ทดสอบจะควบคุมโหลดของสวิตช์อิเล็กทรอนิกส์ที่เปิดอยู่ ข้อมูลการทดสอบแสดงให้เห็นว่ากระบวนการนี้จะปล่อยความจุ (Ah), กระแสไฟฟ้าที่ปล่อยออกมา (A) และแรงดันแบตเตอรี่ (V) เมื่อแรงดันไฟฟ้าของแบตเตอรี่ถึงแรงดันที่ตั้งไว้ การควบคุมโหลดจะปิดข้อมูลการแสดงผลการทดสอบที่อยู่ในความจุ (Ah) และสูงกว่า ตัวบ่งชี้ที่สอดคล้องกันจะกะพริบอย่างรวดเร็วด้วยกัน แสดงความจุที่แท้จริงของแบตเตอรี่ กด " ตกลง " เพื่อยกเลิกการกระพริบ กดปุ่ม " ตกลง " อีกครั้งเพื่อกลับสู่สถานะเปิดเครื่อง รหัสข้อผิดพลาดและความหมาย: Err1: แรงดันไฟฟ้าของแบตเตอรี่สูงกว่า 15V Err2: แรงดันแบตเตอรี่ต่ำกว่าแรงดันการยกเลิก Err3: แบตเตอรี่ไม่สามารถที่จะโหลดหรือปล่อยกระแสต้านทานมากเกินไป Err4: กระแสเกิน (กระแสไฟฟ้าเกินกว่า 3.1A) สินค้ารวม: 1 ชิ้น x เครื่องทดสอบความจุของแบตเตอรี่ 2 ชิ้น x ตัวต้านทานโหลด
