HC-SR501 PIR Motion Sensor เซ็นเซอร์ ตรวจจับ ความเคลื่อนไหว

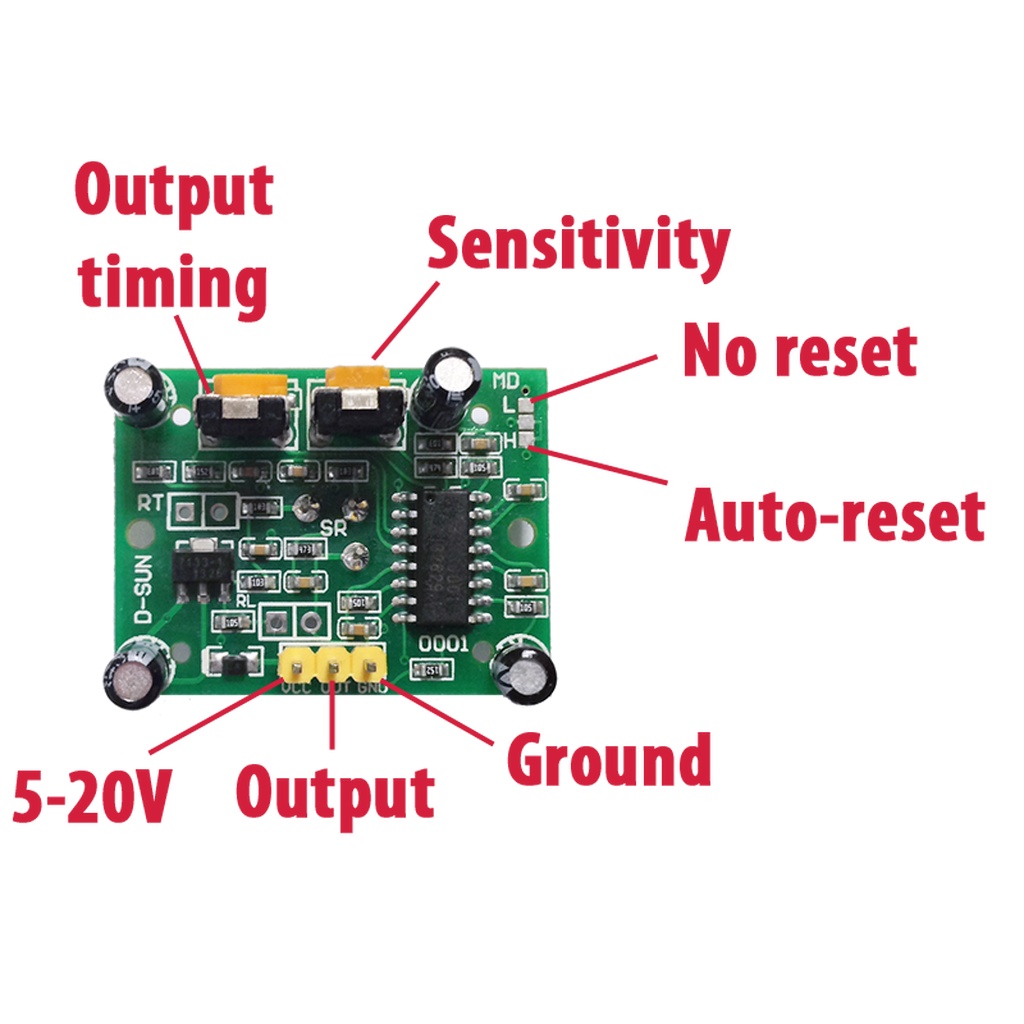

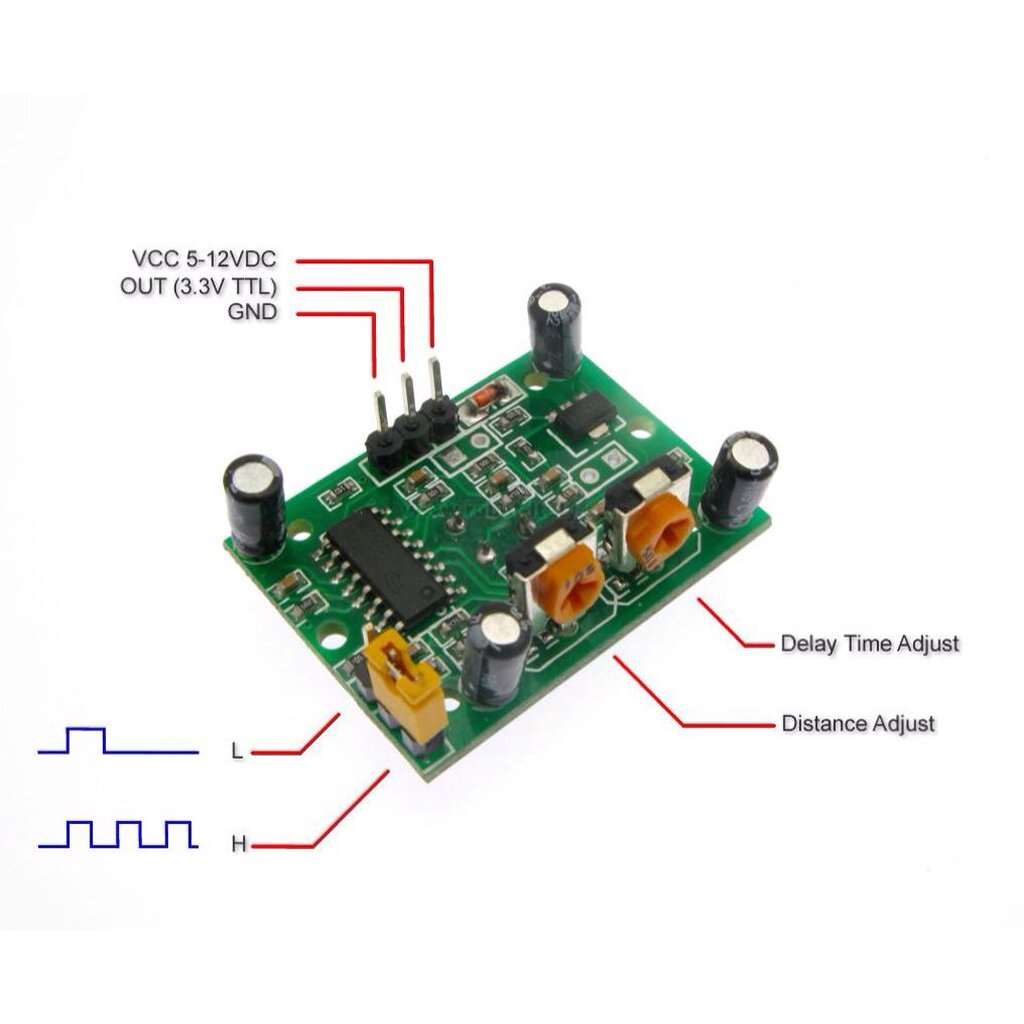

HC-SR501 PIR Motion Sensor เซ็นเซอร์ ตรวจจับ ความเคลื่อนไหว ถ้าพูดถึง PIR sensor หรือเซ็นเซอร์ตรวจจับความเคลื่อนไหว หลายคนอาจคิดว่าเซ็นเซอร์เหล่านี้ทำงานด้วยการตรวจจับสิ่งที่เคลื่อนผ่านเหมือนกล้องวงจรปิดเพื่อตรวจจับความเคลื่อนไหว แต่รู้หรือไม่ว่า PIR เซ็นเซอร์ มีการทำงานที่ล้ำลึกกว่านั้น จะมีการทำงานอย่างไร สามารถติดตามได้จากบทความนี้เลยครับ PIR sensor นั้น ย่อมาจาก Passive infra-red sensor หรือความหมายโดยตรงก็คือ เซ็นเซอร์ตรวจจับคลื่นอินฟราเรด จะเห็นได้ว่าไม่มีคำใดที่สื่อถึงการตรวจจับความเคลื่อนไหวเลย แต่เซ็นเซอร์นี้ก็สามารถทำหน้าที่ในการตรวจจับความเคลื่อนไหวได้เป็นอย่างดี ด้วยส่วนประกอบหลักของ PIR sensor ที่พบได้ทั่วไปและใช้ในการตรวจจับคือ Pyroelectric sensor การปรับแต่งโมดูล การปรับ Time Delay เป็นการปรับระยะเวลาการหน่วงของสัญญาณ Output เช่น หากมีคนเดินผ่านแล้วเราได้ทำการบิดไว้ต่ำสุด สัญญาณ Output จะค้างอยู่ 3 วินาที เป็นต้น ซึ่งสามารถปรับตั้งได้ตั้งแต่ 3 วินาที ถึง 5 นาที เราสามารถปรับค่าตรงนี้ได้โดยการปรับตัวต้านทานทางด้านซ้ายมือ(เมื่อหันด้านตัวต้านทานเข้าหาตัว) บิดทวนเข็มนาฬิกาจะเป็นการลดค่า(บิดสุดคือหน่วงเวลา 3 วินาที) บิดตามเข็มนาฬิกาจะเป็นการเพิ่มค่า(บิดสุดคือหน่วงเวลา 5 นาที) ตรวจจับความเคลื่อนไหว - Color: White + Green - Dimension: 3.2cm x 2.4cm x 1.8cm (approx) - Infrared sensor with control circuit board - The sensitivity and holding time can be adjusted - Working Voltage Range: DC 4.5V- 20V - Current drain:<60uA - Voltage Output: High/Low level signal:3.3V TTL output - Detection distance: 3--7M(can be adjusted) - Detection range: <140° - Delay time: 5-200S(can be adjusted, default 5s +-3%) - Blockade time: 2.5 S (default) - Trigger: L: Non-repeatable trigger H: Repeat Trigger (default) - Work temperature:-20-+80°C - Trigger Method: L unrepeatable trigger / H repeatable trigger สินค้าภายในกล่อง - PIR Motion sensor x 1 ชิ้น รับประกัน - ภายใน 7 วัน (นับจากวันที่สินค้าถึงมือลูกค้า) - เปลี่ยนฟีทันที !! (กรณีเกิดความเสียหายจากโรงงานผู็ผลิตเท่านั้น) บริการให้คำแนะนำปรึกษา ฟรี !!
