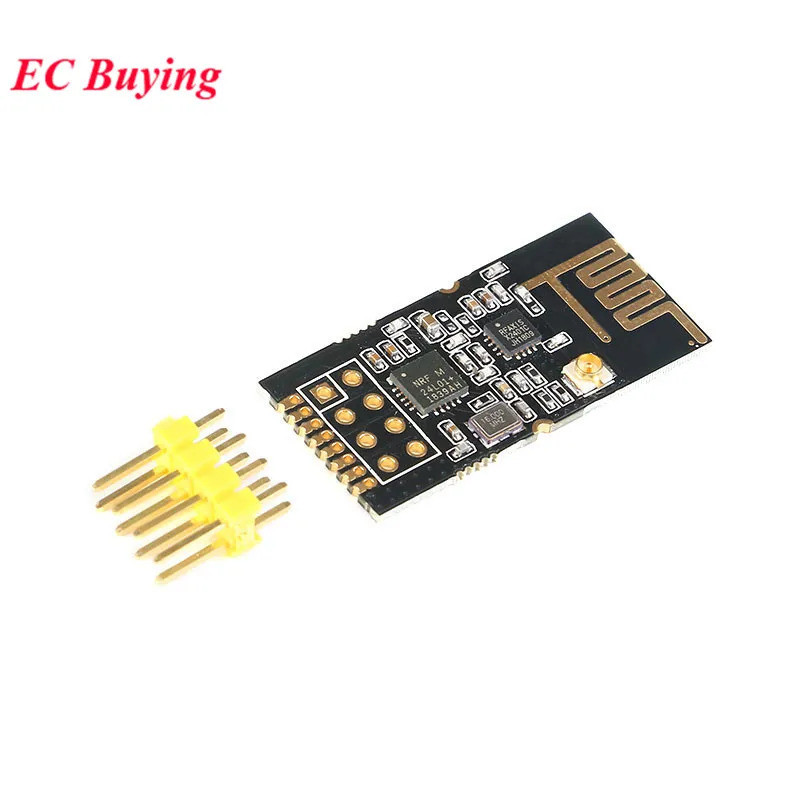

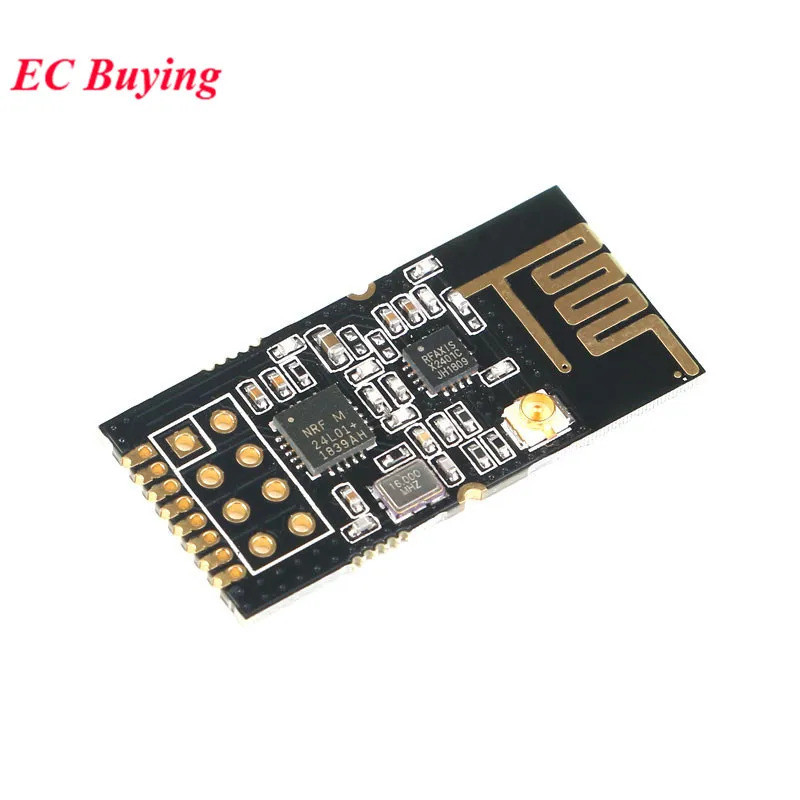

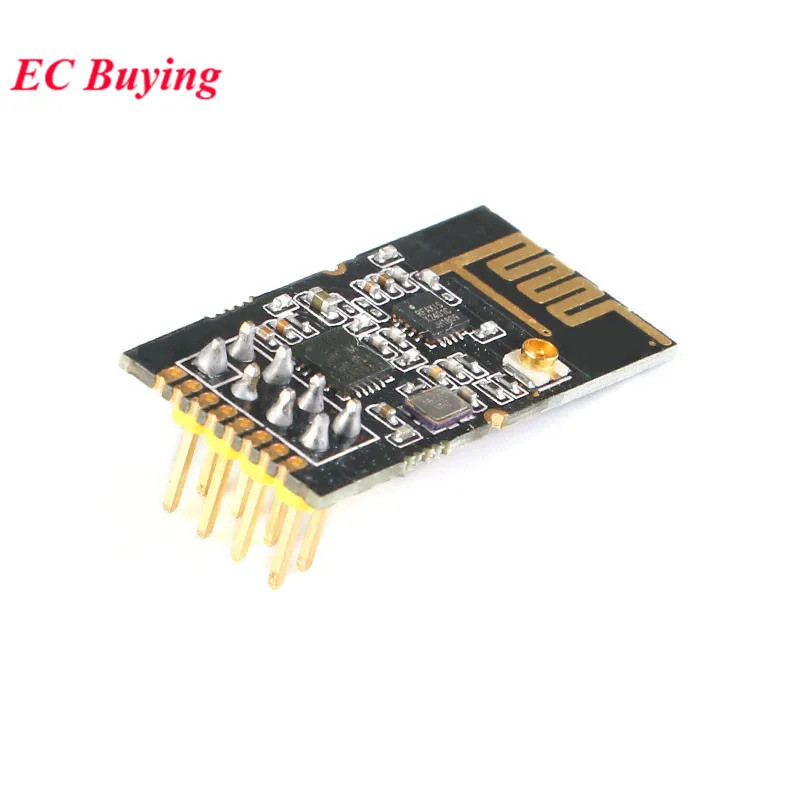

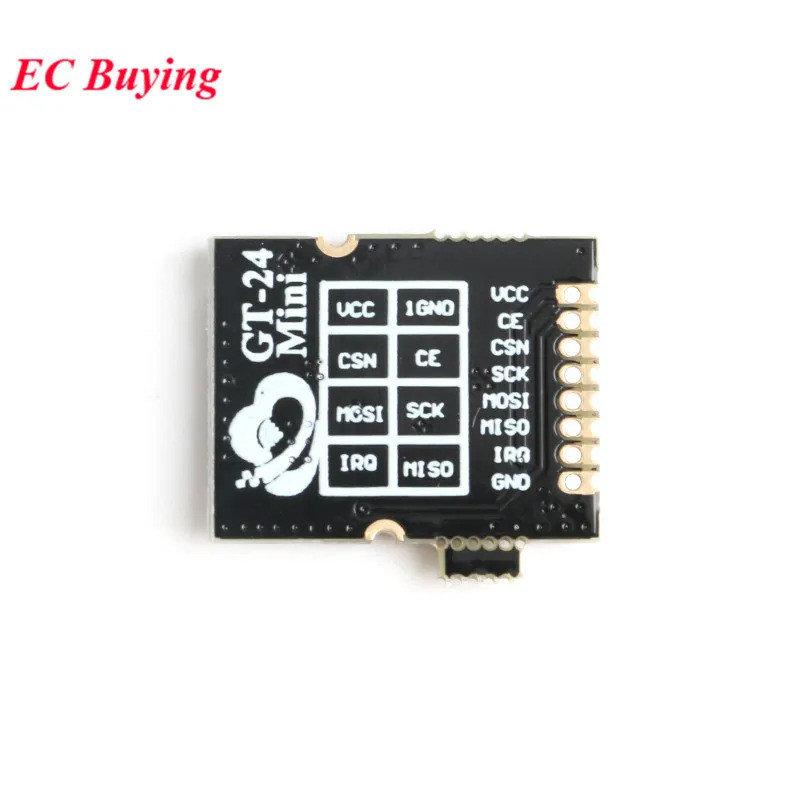

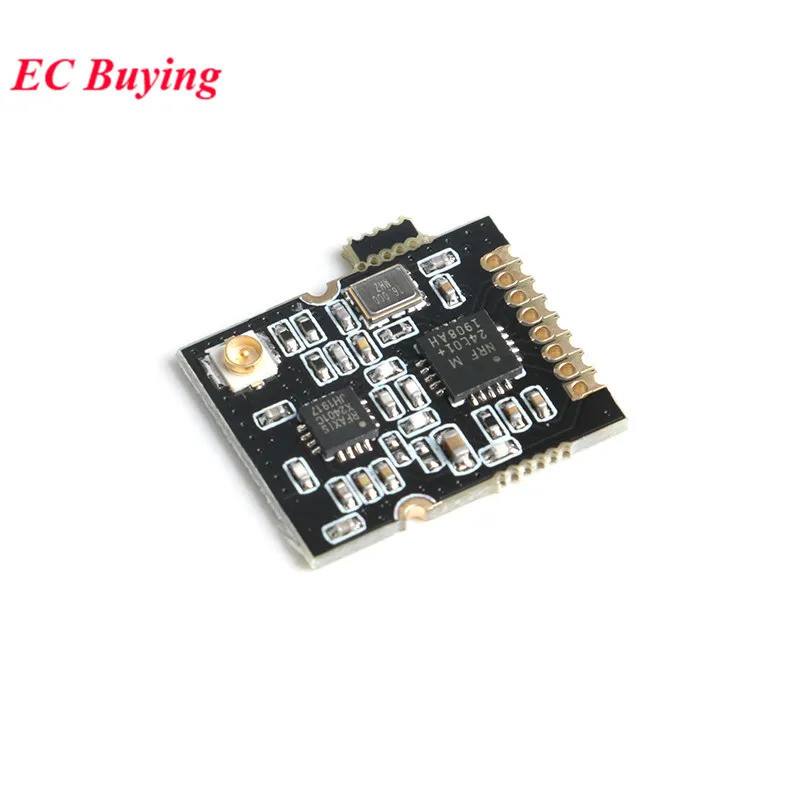

GT-24 2.4G SMD NRF24L01 1100 เมตรทางไกล NRF24L01 + PA + LA SMD โมดูลไร้สาย 1100 เมตร 2.4G เสาอากาศอะแดปเตอร์สายเคเบิล

เสาอากาศ 2.4G หมายเหตุ: เสาอากาศ 2.4G สั่งซื้อสำหรับลูกค้าที่ต้องการและไม่เลือกคนที่ไม่ต้องการขอบคุณ! โมดูลไร้สายส่งดิจิตอลเกรดอุตสาหกรรม GT-24 2.4G NRF24L01 + PA + LNA ระยะทางไกล 1100 เมตร ผลิตภัณฑ์นี้สามารถวางในรูปแบบของอินเทอร์เฟซสองประเภทเช่นประเภทชิปและประเภทการบัดกรีแบบพินอิน ดังนั้นพินจะถูกส่งไปตามค่าเริ่มต้นและไม่บัดกรี รองรับ 51 STM8S STM32 arduino และบอร์ดพัฒนาไมโครคอนโทรลเลอร์อื่น ๆ โมดูล GT-24 เป็นโมดูล 2.4GHz, 100mW ความเร็วสูง (ความเร็วอากาศสูงสุด 2Mbps) ความเสถียรสูงตัวรับส่งข้อมูลไร้สายระดับอุตสาหกรรมโมดูลการส่งข้อมูลในตัว โมดูลนี้มาพร้อมกับเสาอากาศ PCB ประสิทธิภาพสูงการจับคู่อิมพีแดนซ์ที่แม่นยำและชิป RF nRF24L01P ซึ่งมีความน่าเชื่อถือสูงระดับพลังงานที่สูงกว่าและระยะการส่งข้อมูลที่ยาวขึ้นและใช้พลังงานต่ำกว่า nRF24L01 นอกจากนี้ชิปขยายเสียง RFX2401 ยังสร้างขึ้นในตัวและ LNA ในตัวมีความไวในการรับ 10dBm และทำงานในย่านความถี่ ISM ที่ 2.4GHz ถึง 2.5GHz โมดูลนี้มีกำลังการส่งผ่านที่เพียงพอลักษณะสเปกตรัมที่ดีฮาร์มอนิกขนาดเล็ก crosstalk ช่องเล็ก ๆ และปริมาณที่เล็กเป็นพิเศษ แบบจำลองของมาตรฐานอุตสาหกรรม และมีระยะห่างมาตรฐานของอินเทอร์เฟซอินไลน์ 2.54 มม. และอินเทอร์เฟซแพทช์ 1.27 มม. ซึ่งสะดวกสำหรับผู้ใช้ที่จะใช้กับวงจรต่างๆ นอกจากนี้โมดูล GT-24 ยังมาพร้อมกับเสาอากาศ PCB ในตัวและเสาอากาศภายนอก ipx1 ซึ่งช่วยเพิ่มลักษณะฟรีของโมดูลได้อย่างมาก พารามิเตอร์ผลิตภัณฑ์: พารามิเตอร์ผลิตภัณฑ์: คำจำกัดความของอินเทอร์เฟซ: วงจรทั่วไปที่เชื่อมต่อกับไมโครคอมพิวเตอร์ชิปตัวเดียว: ข้อมูลเบื้องต้นเกี่ยวกับวิธีการขับขี่: โมดูลนี้คือ nRF24L01P + PA + LNA และวิธีการขับขี่เทียบเท่ากับ nRF24L01P อย่างสมบูรณ์ ผู้ใช้สามารถใช้งานได้ตามคู่มือชิป nRF24L01P หมุด CE เชื่อมต่อกับพินที่เปิดใช้งาน LNA เมื่อ CE = 1, LNA จะเปิดขึ้นเมื่อ CE = 1, LNA LNA จะปิดเมื่อ CE = 0 LNA จะปิดเมื่อ CE = 0 LNA การดำเนินการนี้สอดคล้องกับโหมดการส่งและการรับของ nRF24L01 อย่างสมบูรณ์ กล่าวอีกนัยหนึ่งผู้ใช้ไม่จำเป็นต้องสนใจเกี่ยวกับการดำเนินการของ LNA เลย สามารถเชื่อมต่อ CE ได้ในระดับสูงเป็นเวลานาน แต่ต้องตั้งค่าโมดูลเป็นโหมดลดพลังงานก่อนเมื่อเขียนลงทะเบียน ขอแนะนำให้เชื่อมต่อ CE กับพอร์ต IO ของ MCU IRQ สามารถตัดการเชื่อมต่อ, และโหมดสอบถาม SPI สามารถใช้เพื่อให้ได้สถานะขัดจังหวะ. อย่างไรก็ตามขอแนะนำให้ใช้การขัดจังหวะภายนอกจากไมโครคอนโทรลเลอร์ การทำงานของพินไทม์มิ่งโมดูลของ CE สามารถสูงถึง 10us ที่กล่าวถึงในคู่มือทางเทคนิค nRF24L01P แต่เราขอแนะนำให้เปลี่ยนเป็น: การทำงานของ SPI pre-high CE จนกว่าการขัดจังหวะการส่งข้อมูลจะเสร็จสมบูรณ์จากนั้นรักษาระดับสูง 1mS จากนั้นก็ลดเวลา CE. จุดประสงค์ของสิ่งนี้คือเปลี่ยนไปใช้โหมดรับทันทีหลังจากส่ง GT-24 LNA ถูกปิดซึ่งจะเป็นอันตรายต่อความไวในการรับ โปรดทราบว่าสายดินเป็นสิ่งที่ดีมีพื้นที่ขนาดใหญ่ของการปู, ระลอกคลื่นแหล่งจ่ายไฟมีขนาดเล็ก, ตัวเก็บประจุตัวกรองควรเพิ่มและใกล้เคียงกับโมดูล VCC และหมุด GND. การใช้เสาอากาศโมดูลโมดูลและภาพประกอบ: โมดูลนี้ใช้เสาอากาศ PCB ออนบอร์ดโดยค่าเริ่มต้น ตัวเหนี่ยวนำชิปประสานเป็น 1, 2 ดังแสดงในรูป หากคุณต้องการใช้ผู้ให้บริการ ipx1 เพื่อดึงเสาอากาศภายนอกออกคุณสามารถวางชิปอินดักเตอร์เป็น 1,3 ตามที่แสดง
