ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S201M-C20 20A 1P 10kA Miniature Circuit Breaker # 2CDS271001R0204

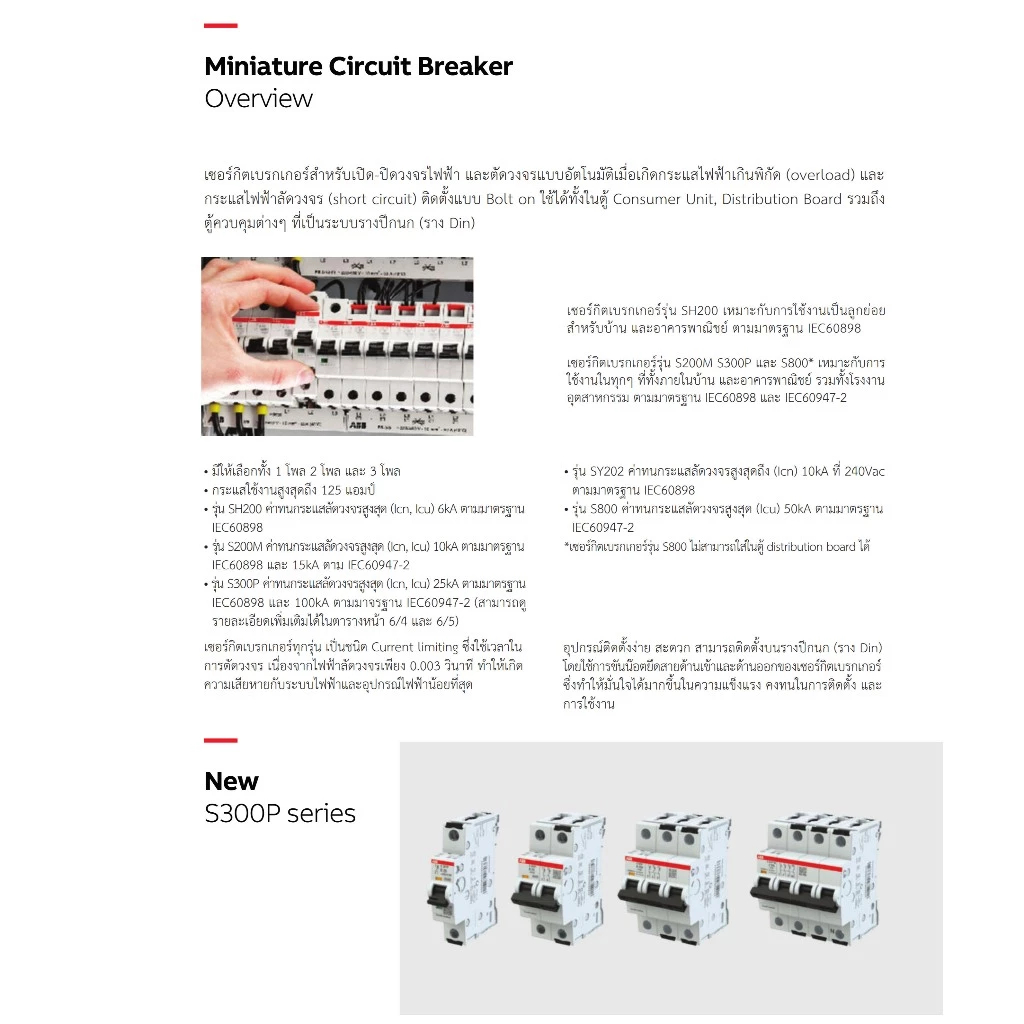

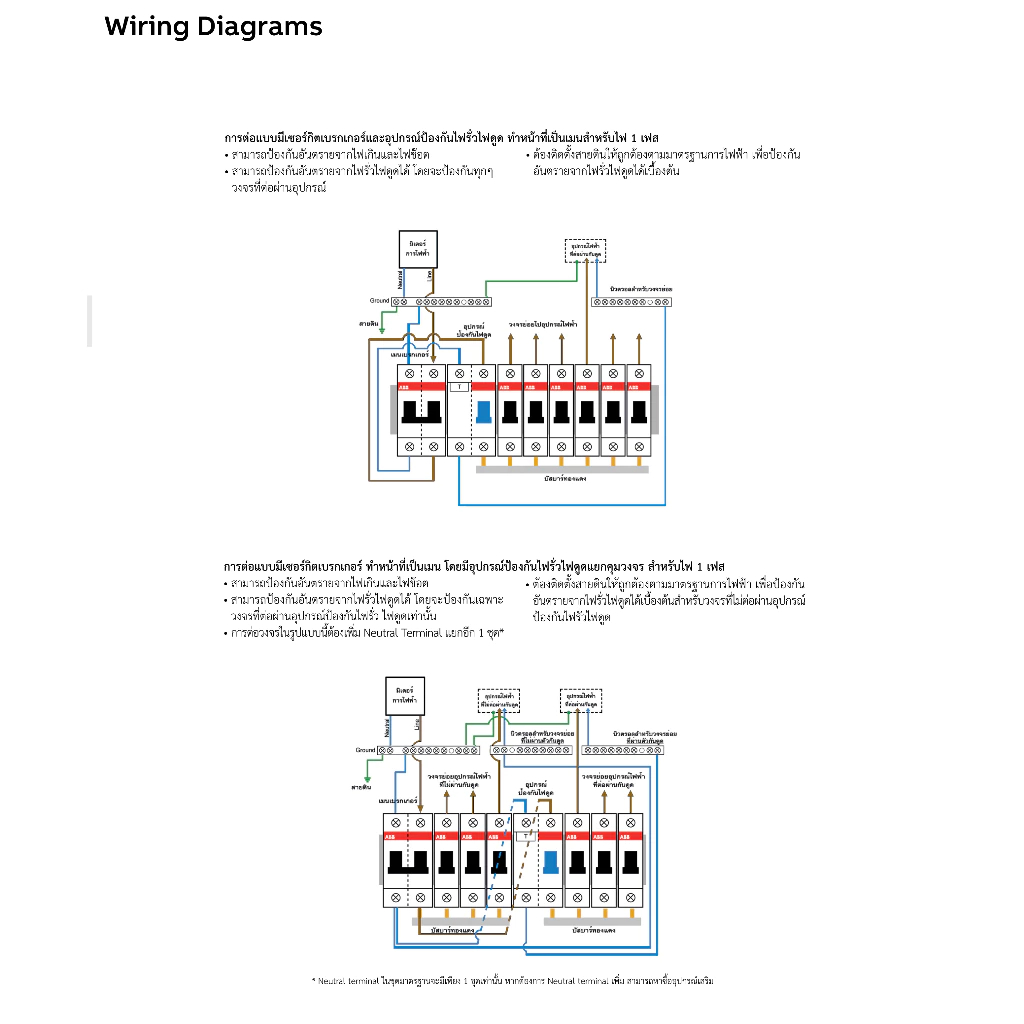

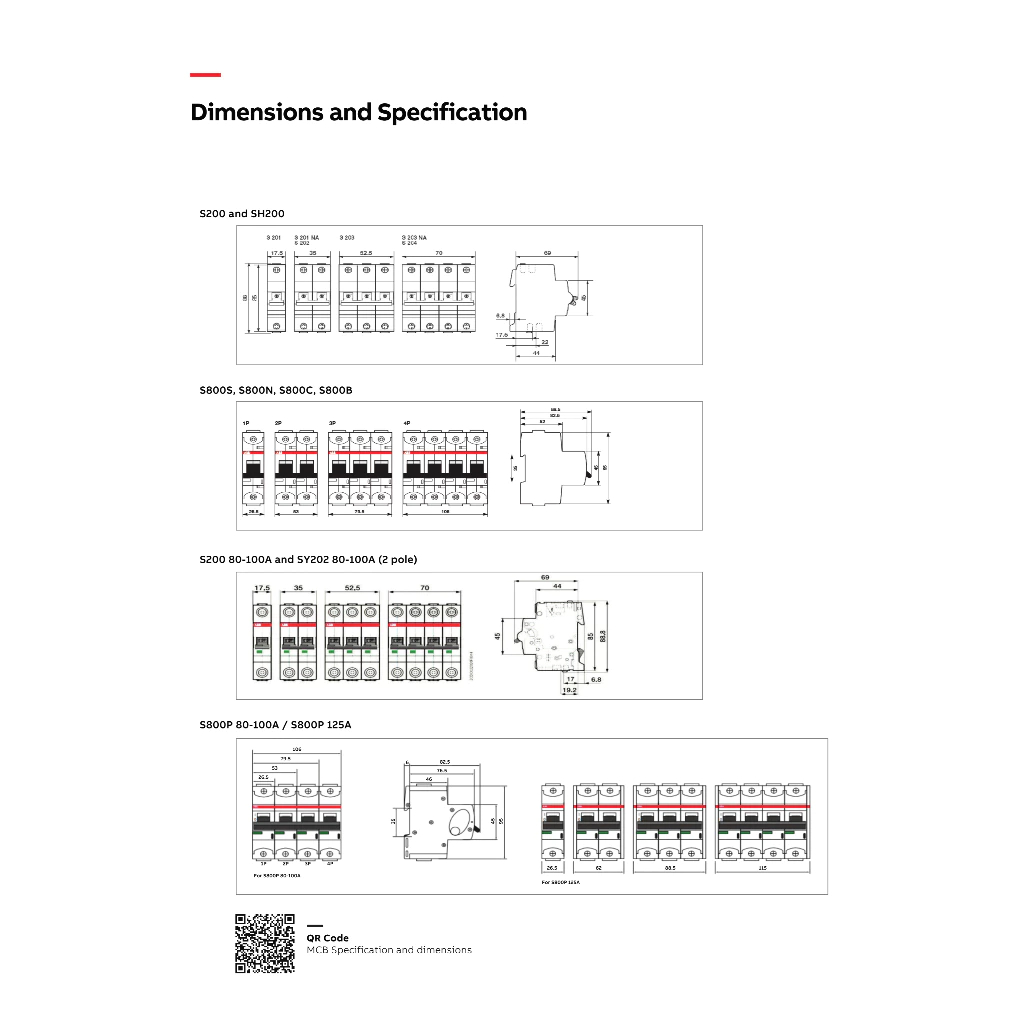

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S201M-C20 20A 1P 10kA Miniature Circuit Breaker # 2CDS271001R0204 ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB S201M-C20 1P 10kA Miniature Circuit Breaker แบบ 1 โพล 230V คืออุปกรณ์สำหรับเปิด-ปิดวงจรไฟฟ้า และตัดวงจรแบบอัติโนมัติเมื่อเกิดกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวรจร (Short circuit) ติดตั้งได้ทั้งในตู้ Consumer Unit, Distribution Board รวมถึงตู้ควบคุมต่างๆ ที่เป็นระบบปีกนก (ราง Din) เหมาะสำหรับเป็น “ลูกย่อย” ในตู้ไฟบ้านหรืออาคาร ติดตั้งง่ายและสามารถเสริมฟังก์ชันด้วยคอนแทคเสริม, ชุดสัญญาณ หรือ RCCB/RCBO ได้ตามต้องการ เหมาะสำหรับใช้ในงานที่เกี่ยวข้องกับไฟฟ้าแรงต่ำ การทำงาน (Operating / Protection Principles) 1. Thermal trip (Overload protection) ✅ ถ้ามีกระแสเกินที่ไม่ใช่ลัดวงจรอย่างหนัก (เช่น โหลดเกินช่วงยาว) ตัวเบรกเกอร์จะทำงานช้าลงโดยใช้ส่วนที่เป็นแผ่นโลหะหรือบิมเมทัล (bimetallic) เหมือนกับอุณหภูมิสูงขึ้นตามกระแสไฟ แล้วบิด/เคลื่อนตัวจนทำให้วงจรเปิด — วิธีนี้จะป้องกันไม่ให้สายไฟเกินพิกัดร้อนเกินไปจนเกิดอันตราย เช่น ไหม้สายไฟหรือฉนวนเสียหาย 2. Magnetic trip (Short-circuit protection) ✅ เมื่อเกิดไฟลัดวงจร ( หรือภายในเวลาเล็กน้อย 0.003 วินาที ) ส่วนแม่เหล็กภายในจะทำงานทันที (หรือเกือบทันที) เพื่อดึงกลไกให้วงจรเปิดตัดทันที เพื่อลดความเสียหายที่อาจเกิดขึ้นจากกระแสสูง เช่น ความร้อนเฉียบพลันหรือประกายไฟแรง วิธีการใช้งาน (Installation & Operation) 1. การติดตั้งบนราง DIN ✅ MCB รุ่น S201M เป็นแบบ DIN-rail mounting กว้าง 1 โมดูล (≈17.5 มม.) ✅ ติดตั้งในตู้ Consumer unit / Distribution board / Control panel โดยใช้รางมาตรฐาน 35 มม. ✅ ควรเว้นช่องว่างรอบ ๆ ให้มีการระบายอากาศพอสมควร โดยเฉพาะถ้ามีเบรกเกอร์หลายตัวเรียงกัน 2. การต่อสายไฟ ✅ ใช้สายที่มีหน้าตัดไม่เกิน 25 มม² (สายอ่อนพร้อม ferrule) หรือ ~35 มม² (สายแข็ง) ✅ แนะนำให้บีบ ferrule สำหรับสายอ่อนเพื่อให้แน่นและลดความร้อนที่จุดต่อ ✅ ขันสกรูให้ได้แรงบิดที่ผู้ผลิตแนะนำ (ประมาณ 2 Nm) เพื่อป้องกันการคลายตัว 3. การเปิด–ปิดวงจร ✅ สวิตช์ก้านโยก (toggle) มีตำแหน่ง ON / OFF ใช้ควบคุมวงจรได้เหมือนสวิตช์หลัก ✅ เมื่อเกิด overload หรือ short circuit กลไกจะดีดก้านโยกลง (trip) อัตโนมัติ ✅ หลังตรวจสอบสาเหตุแล้ว สามารถเลื่อนก้านกลับไปที่ตำแหน่ง ON เพื่อรีเซ็ต 4. การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer) วงจรแสงสว่าง, เต้ารับ, เครื่องใช้ไฟฟ้าทั่วไป, ชุดคุมโหลดย่อย, มอเตอร์ขนาดเล็ก/ปั๊มน้ำ (เลือกโค้งให้เหมาะ) ⚙️ วงจร ไฟแสงสว่าง (Lighting) เบรกเกอร์แนะนำ S201M C10A ⚙️ วงจร เต้ารับปลั๊ก (Socket) เบรกเกอร์แนะนำ S201M C16A ⚙️ วงจร เครื่องปรับอากาศ เบรกเกอร์แนะนำ S201M C20A ⚙️ โหลด ปลั๊กเครื่องถ่ายเอกสาร / คอมพิวเตอร์ เบรกเกอร์ย่อย (MCB) S201M C16A แยกวงจรเฉพาะอุปกรณ์ที่มีภาระต่อเนื่อง ⚡ ระบบไฟฟ้าในอาคารพาณิชย์ หรือสำนักงาน (Distribution Board) Main Incoming (จากหม้อแปลงหรือมิเตอร์การไฟฟ้า) ↓ [Main Breaker / MCCB] ↓ [RCCB / RCBO] → ป้องกันไฟรั่ว ↓ [Busbar Comb ABB] → แจกไฟเข้าลูกย่อย ↓ [MCB S201M] → วงจรย่อย (ไฟ, ปลั๊ก, ปั๊ม, แอร์) ↓ [Load] เช่น หลอดไฟ, เต้ารับ, มอเตอร์, ระบบควบคุม ⚡ การต่อในตู้ Consumer Unit (บ้าน/อาคาร) สาย Line เข้า → Main MCB → RCCB → Busbar → MCB S201M แต่ละวงจร → โหลด ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ⚠️ อย่าเลือกกระแสเบรกเกอร์ที่สูงเกินไปจนไม่สามารถป้องกันวงจรที่สายไฟมีขนาดเล็กกว่าได้ ⚠️ หากใช้ร่วมกับ RCCB / RCBO ให้ต่อ MCB ด้านหลัง RCCB เสมอ ⚠️ สภาวะอุณหภูมิแวดล้อม ถ้าอากาศร้อนมาก ๆ รอบเบรกเกอร์อาจทำให้ทริปเร็วขึ้น (thermal trip) — ต้องเผื่อ safety margin ⚠️ ตรวจสอบว่าคุณลักษณะ “C” เหมาะกับโหลดของคุณหรือไม่ ⚠️ ตรวจสอบว่าค่า breaking capacity (10kA) เพียงพอกับสถานการณ์หากเกิด short circuit ในระบบไฟฟ้า ขนาด (Dimensions) ✅ ความกว้าง (Width): 17.5 มม. ✅ ความสูง (Height): 88 มม. ✅ ความลึก/ความยาว (Depth/Length): 69 มม. ✅ น้ำหนัก (Weight) : 0.125 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB MCB S201M-C20 1P 10kA Miniature Circuit Breaker ✅ กระแสใช้งาน (Rated Current, In) : 20A ✅ ประเภท (Poles) : 1-Pole (1P) ✅ ความสามารถตัดวงจร (Breaking Capacity, Icn) : 10kA (230–400VAC) ✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC (ขึ้นอยู่กับระบบ) ✅ วิธีการติดตั้ง : ติดตั้งบนราง DIN-rail 35 มม. ภายในตู้ Consumer Unit (CU) หรือ Distribution Board (DB) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ อุปกรณ์ Consumer Unit / Distribution Board → หน้าที่ ติดตั้งรวม MCB หลายตัวในตู้เดียว → รุ่นที่เข้ากันได้ ABB MISTRAL65 / PSC Series ⚙️ อุปกรณ์ RCCB (Residual Current Circuit Breaker) → หน้าที่ ป้องกันไฟดูด, กระแสรั่ว → รุ่นที่เข้ากันได้ ABB FH202 / FH204 ⚙️ อุปกรณ์ RCBO (MCB + RCD รวมกัน) → หน้าที่ ป้องกันทั้งกระแสเกินและไฟดูดในตัวเดียว → รุ่นที่เข้ากันได้ ABB DS201 / DS203 ⚙️ อุปกรณ์ Contactor → หน้าที่ ควบคุมโหลดมอเตอร์/ระบบอัตโนมัติ → รุ่นที่เข้ากันได้ ABB AF09 – AF38 ⚙️ อุปกรณ์ Overload Relay หน้าที่ ป้องกันโอเวอร์โหลดเฉพาะมอเตอร์ → รุ่นที่เข้ากันได้ ABB TF42 / TF65 ⚙️ อุปกรณ์ Surge Protection Device (SPD) → หน้าที่ ป้องกันแรงดันกระชากจากฟ้าผ่า → รุ่นที่เข้ากันได้ ABB OVR T2 3P สรุป 🔌 ABB S201M คือเบรกเกอร์ลูกย่อยป้องกันไฟเกิน + ป้องกันลัดวงจร ในวงจรไฟฟ้า 1 เฟส (230V) / ตัดวงจรที่ 10kA ใช้กับวงจรไฟทั่วไปในตู้ไฟ เช่น ไฟแสงสว่าง–ปลั๊ก–แอร์ เพื่อป้องกันไฟไหม้และความเสียหาย
