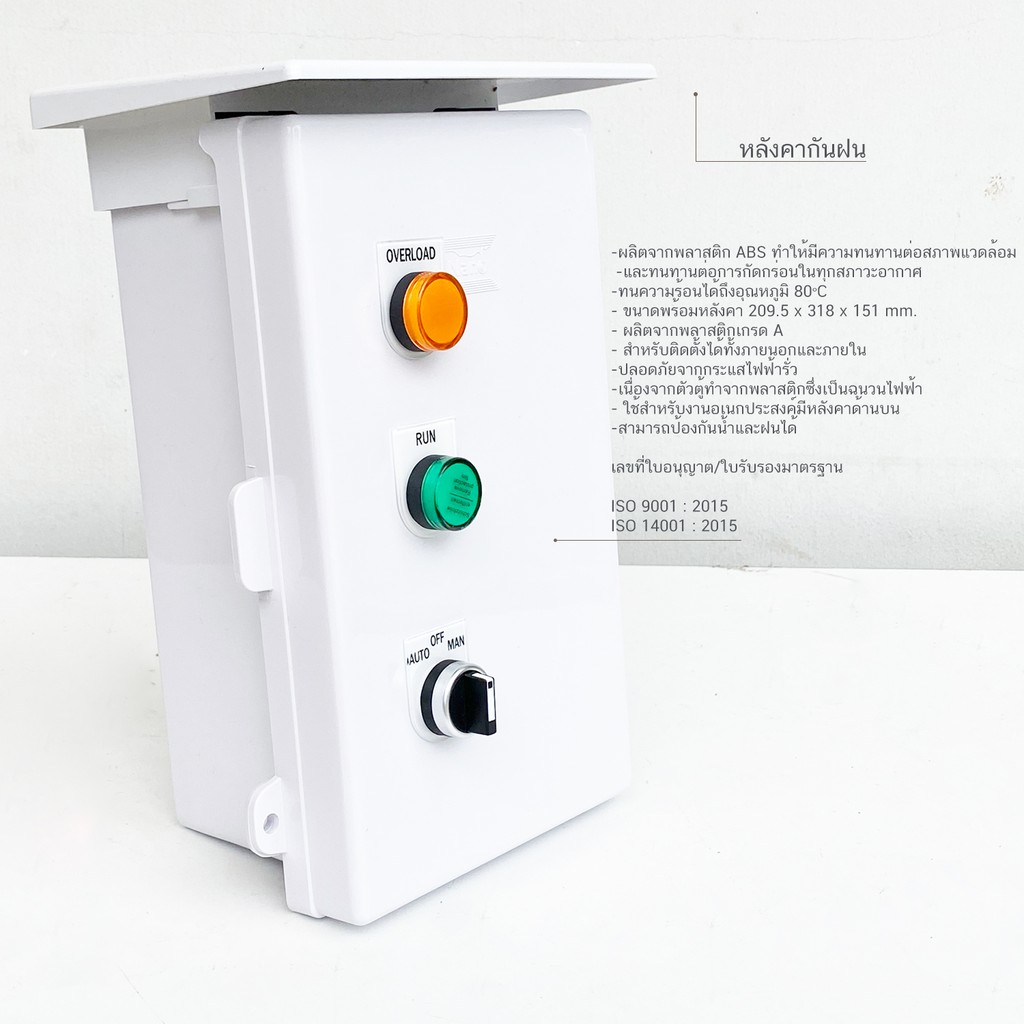

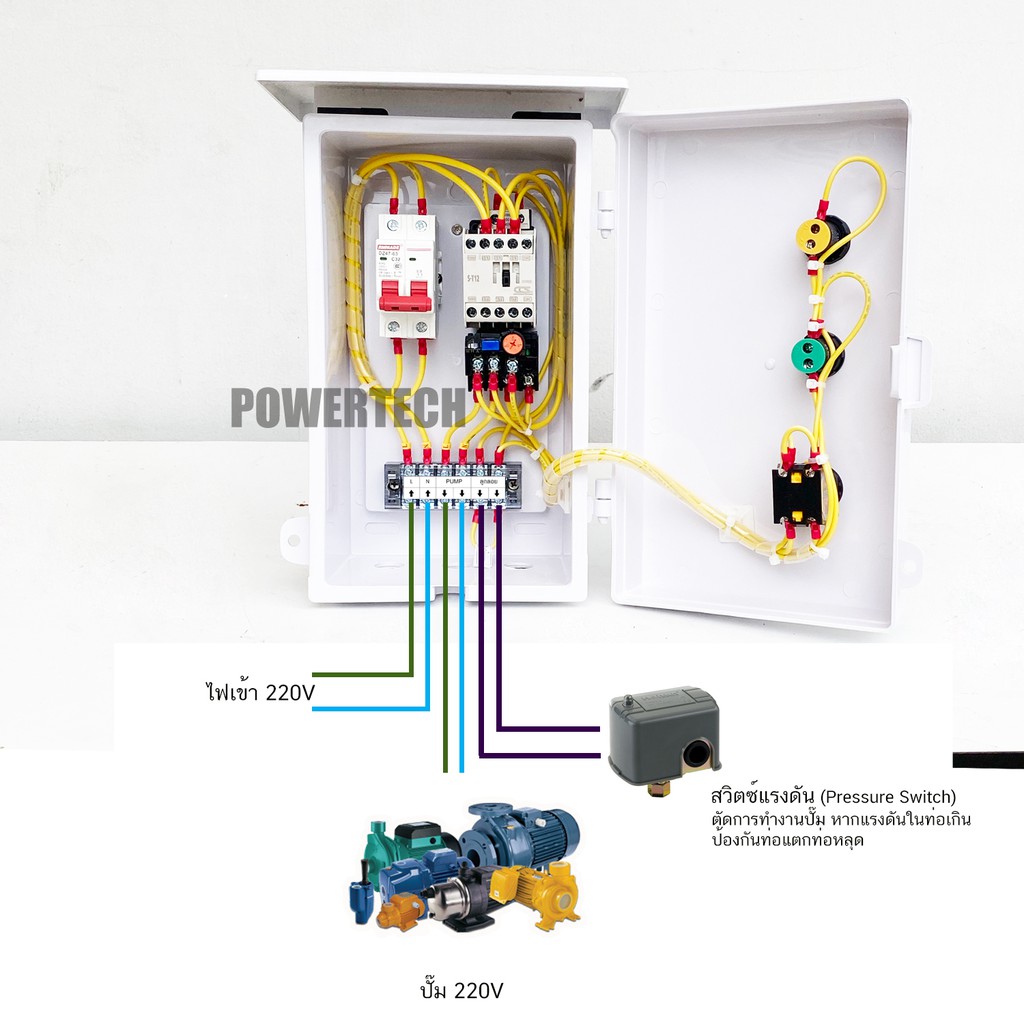

ตู้ควบคุม มอเตอร์ ปั๊มนำ้ ผ่าน ลูกลอย หรือ สวิตซ์แรงดัน ตู้กันฝน PVC

ตู้ควบคุมมอเตอร์ ปั๊มนำ้ ปั๊มแช่ ปั๊มจุ่ม ซับเมิส ผ่านลูกลอยไฟฟ้า เลือกใช้งาน ตามกำลังมอเตอร์เลือกให้เหมาะความเหมาะสม ไม่จำเป็นต้องเผื่อ ทางร้านออกแบบและใช้อุปกรณ์เหมาะสมตามกำลังของมอเตอร์ปั๊มอยู่แล้ว มอเตอร์ 1 แรงม้า(HP) ประมาณ 750 วัตต์ ยกตัวอย่างเช่น มอเตอร์ 0.5 แรงม้า (HP) 750 วัตต์ /2= ประมาณ 375 วัตต์ วิธีต่อสายไฟ สายไฟที่ใช้ในบ้านมี 2 สาย คือ         1. สาย L = Line เป็น สายที่มีศักย์ไฟฟ้า 220V เมื่อเช็คด้วยไขควงลองไฟจะมีไฟสว่างขึ้น

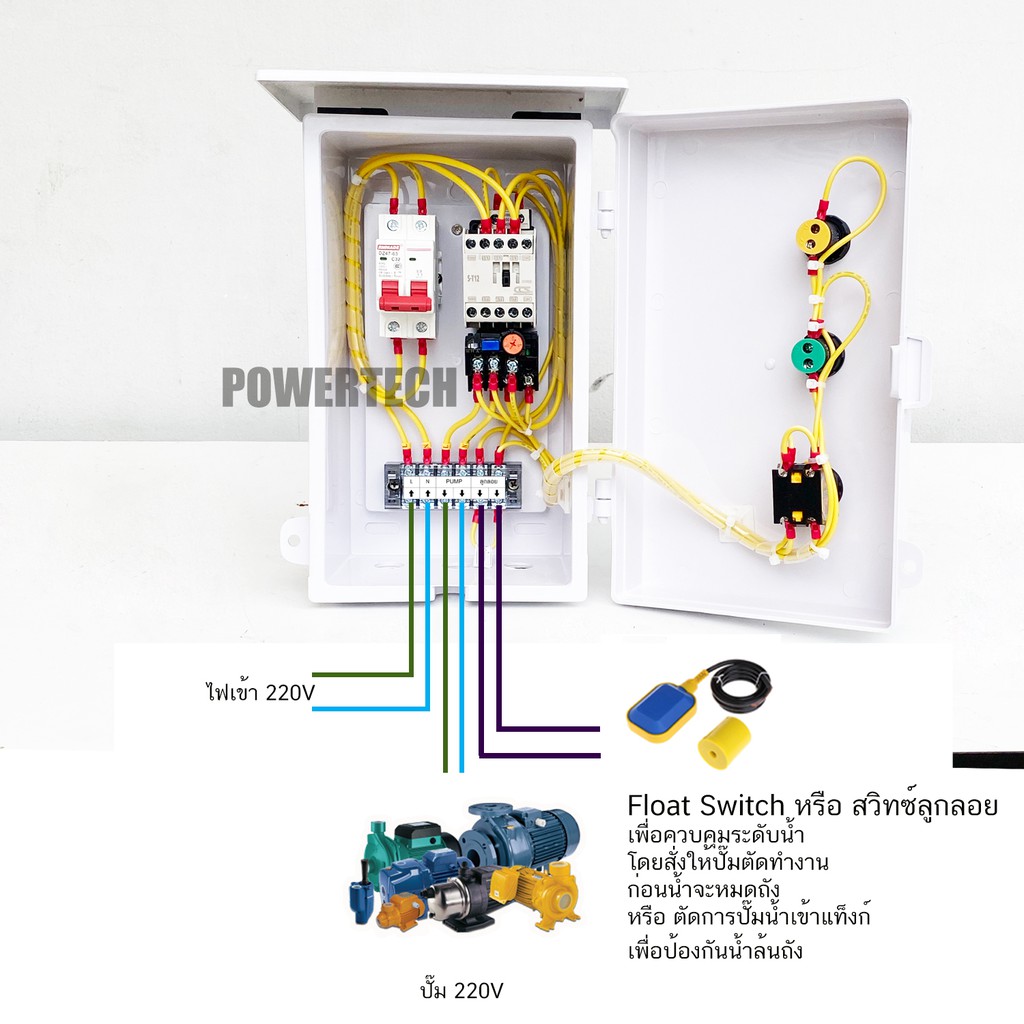

        2. สาย N = Neutral เป็น สายที่ไม่มีไฟ มีศักย์ไฟฟ้าเทียบกับพื้นดินเป็น 0 ในสภาวะปกติสามารถสัมผัสตัวนำด้าน N ได้ เมื่อเช็คด้วยไขควงลองไฟจะไม่มีไฟติด อธิบายง่ายๆ คือ ต่อไฟเข้าตู้ควบคุม มีสายไฟ 2 เส้น คือ สาย L เป็นสายมีไฟและสาย N เป็นสายไม่มีไฟอีกเส้นหนึ่ง นั่นเอง สองช่องแรกต่อสายไฟเข้า สองช่องถัดมาต่อสายไฟ ไปหามอเตอร์ปั๊ม สองช่องสุดท้ายต่อสายลูกลอย กรณีไม่ทราบว่าเส้นไหนสาย L หรือ สาย N ก็สามารถต่อสายไฟเข้าตุ้และต่อไฟออกไปมอเตอร์ปั๊มได้ สลับสาย L และสาย N ได้ ไม่มีผลเสียแต่อย่างใด ลูกลอยไฟฟ้า หลักการใช้ลูกลอยไฟฟ้า คือ เพื่อควบคุมระดับน้ำโดยสั่งให้ปั๊มน้ำทำงาน ก่อนน้ำจะหมดถัง หรือ ตัดการปั๊มน้ำเข้าแท็งก์ เพื่อป้องกันน้ำล้นถัง และการใช้สวิตซ์ลูกลอยเพื่อควบคุมระดับน้ำไม่ให้ปั๊มน้ำทำงานในขณะที่ไม่มีน้ำ เพื่อป้องกันปั๊มน้ำเสียหายนั่นเอง วิธีต่อสายลูกลอยไฟฟ้า ชนิดมีสายไฟ 3 สาย Float Switch -สูบนำ้เข้าแท้งตัดเมื่อนำ้เต็มแท้ง และจะทำงานอัตโนมัติเมื่อระดับนำ้ลดตำ่ :ลูกลอยไฟฟ้า ต่อสายสีดำกับสีฟ้า -สูบนำ้เข้าออก ตัดเมื่อนำ้แห้ง นำ้ขาด นำ้หมดแท้ง และจะทำงานอัตโนมัติเมื่อระดับนำ้สูงขึ้น :ลูกลอยไฟฟ้า ต่อสายสีดำกับสีเขียว ต่อเข้าตู้ควบคุม สลับสายไฟได้ วิธีต่อสายลูกลอยไฟฟ้า ชนิดแบบตุ้มถ่วง Float Level Switch * ติดตั้งลงในถังสำรองน้ำ โดยให้ลูกลอยอยู่ในแนวดิ่ง หากติดตั้งในบ่อน้ำให้ใช้ขายึดมุมฉาก * สวิทช์มี 2 คอนแทค * กรณีสูบน้ำเข้า - ใช้ขั้ว A1 กับ A2 เมื่อระดับน้ำเต็ม(ทุ่นลอย) สวิทซ์ภายในจะตัดวงจร ปั๊มน้ำจะหยุดทำงาน * ต่อเข้าตู้สูบน้ำออก - ใช้ขั้ว B1 กับ B2 เมื่อระดับน้ำเต็ม(ทุ่นลอย) สวิทซ์ภายในจะต่อวงจร ปั๊มน้ำจะเริ่มทำงาน การใช้งานเหมาะกับมอเตอร์เกือบทุกประเภท ติดตั้งง่าย ใช้งานง่าย ปลอดภัย แม้คนไม่เคยใช้ตู้คอนโทรลมาก่อน มีไฟแสดงสถานะ -Run=ไฟจะติด ก็ต่อเมื่อมอเตอร์ทำงาน มีไฟจ่ายไปโหลด -Overload=ไฟจะติดก็ต่อเมื่อเกิดกระแสเกิน กว่าค่ากระแสที่ตั้งไว้ สามารถปรับค่ากระแสขึ้นหรือปรับลงเล็กน้อย ตามความเหมาะสม -สวิทช์เลือกโหมดการทำงาน On-Off-Auto On=เปิดการทำงานทันที Off=ปิด Auto= ทำงานผ่านสวิตซ์ เช่น สวิตซ์ลูกลอย สวิตซ์แรงดัน หรือเซนเซอร์ ป้องกันมอเตอร์ไหม้ ด้วยโอเวอร์โหลดรีเลย์ คุณภาพสูง ทริปได้อย่างแม่นยำเมื่อมอเตอร์กระแสเกิน เช่น ดินทรายเข้าไปติดในใบพัด ปั๊มน้ำ, ลูกปืนแตก หรือใช้มอเตอร์เกินกำลัง ทนทานสูงด้วยแมคเนติคคอนแทคเตอร์คุณภาพสูง ออกแบบและประกอบโดยผู้ชำนาญด้านคู้คอนโทรล ตู้ผลิตจากพลาสติก ABS ทำให้มีความทนทานต่อสภาพแวดล้อม และทนทานต่อการกัดกร่อนในทุกสภาวะอากาศ ทนความร้อนได้ถึงอุณหภูมิ 80°C - กันน้ำ กันฝน ขนาดพร้อมหลังคา 209.5 x 318 x 151 mm. - ผลิตจากพลาสติกเกรด A - สำหรับติดตั้งได้ทั้งภายนอกและภายใน -ปลอดภัยจากกระแสไฟฟ้ารั่ว เนื่องจากตัวตู้ทำจากพลาสติกซึ่งเป็นฉนวนไฟฟ้า ใช้อุปกรณ์คุณภาพที่ผ่านการทดสอบ ใช้งานจริงทุกตัว ทดสอบการทำงานสินค้า มากกว่า 2 ครั้ง ก่อนจัดส่งทุกตู้ สอบถามเพิ่มเติม โทรศัพท์ 066 094 5666
