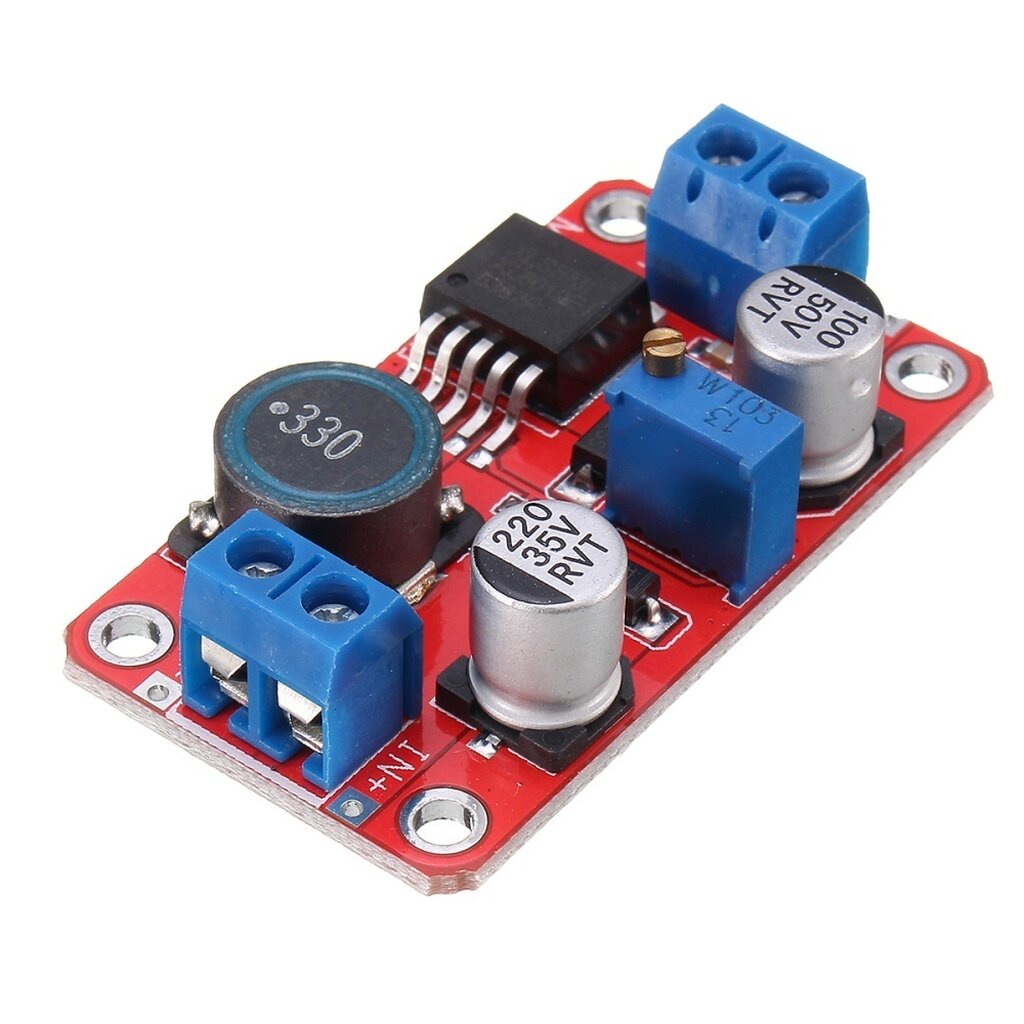

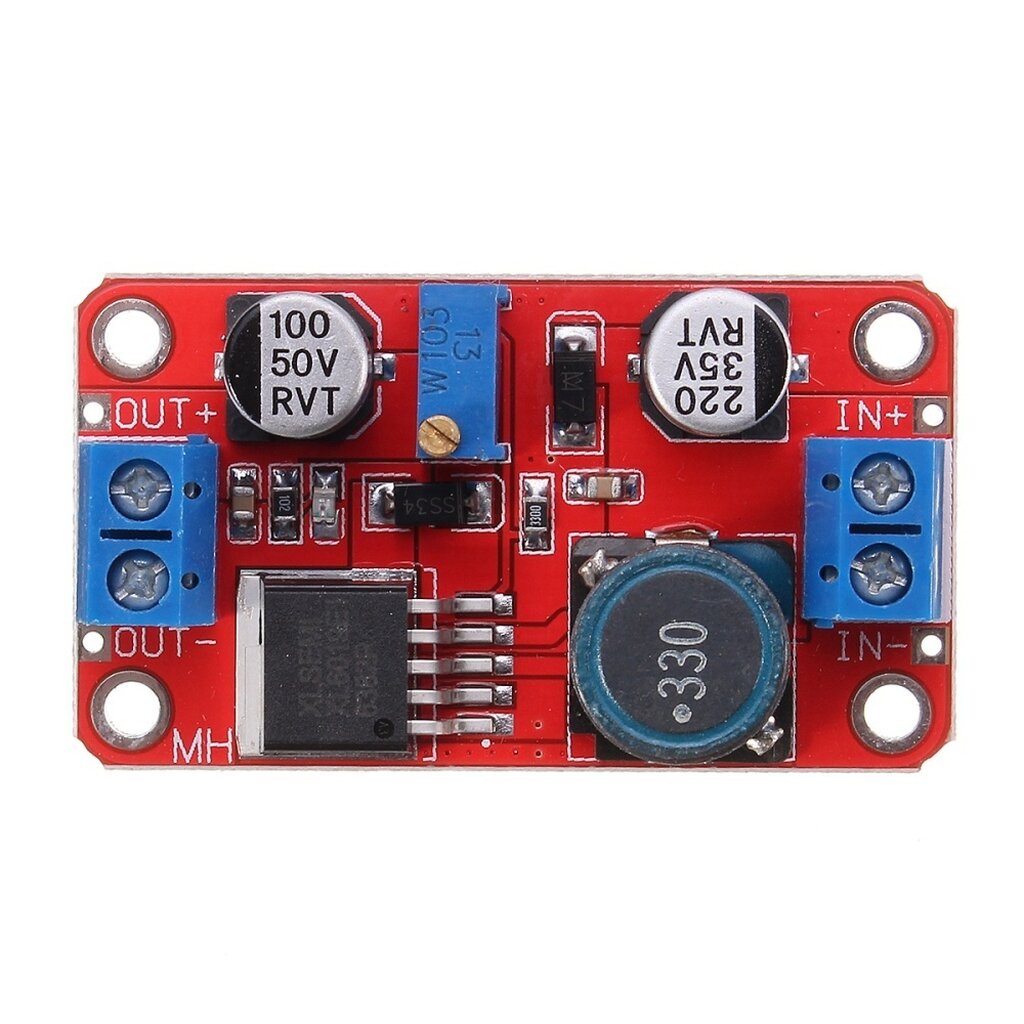

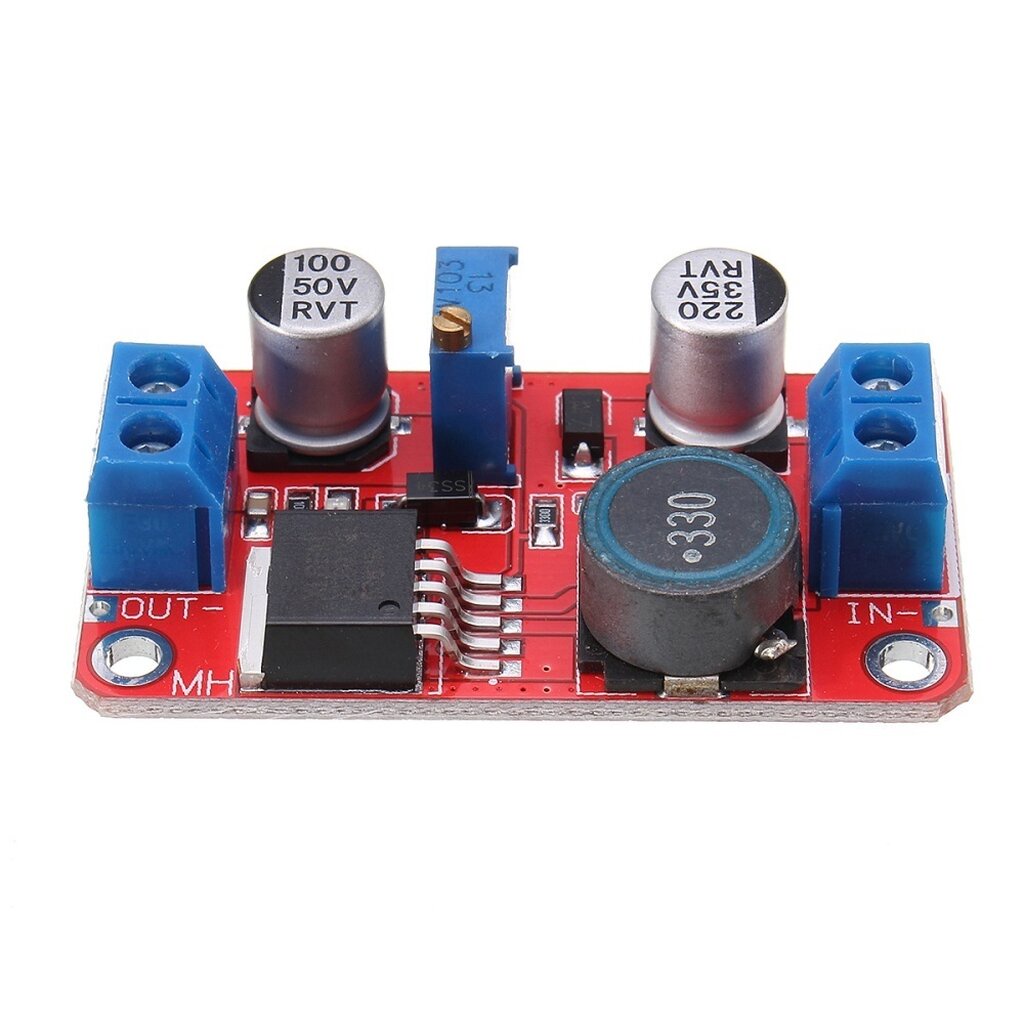

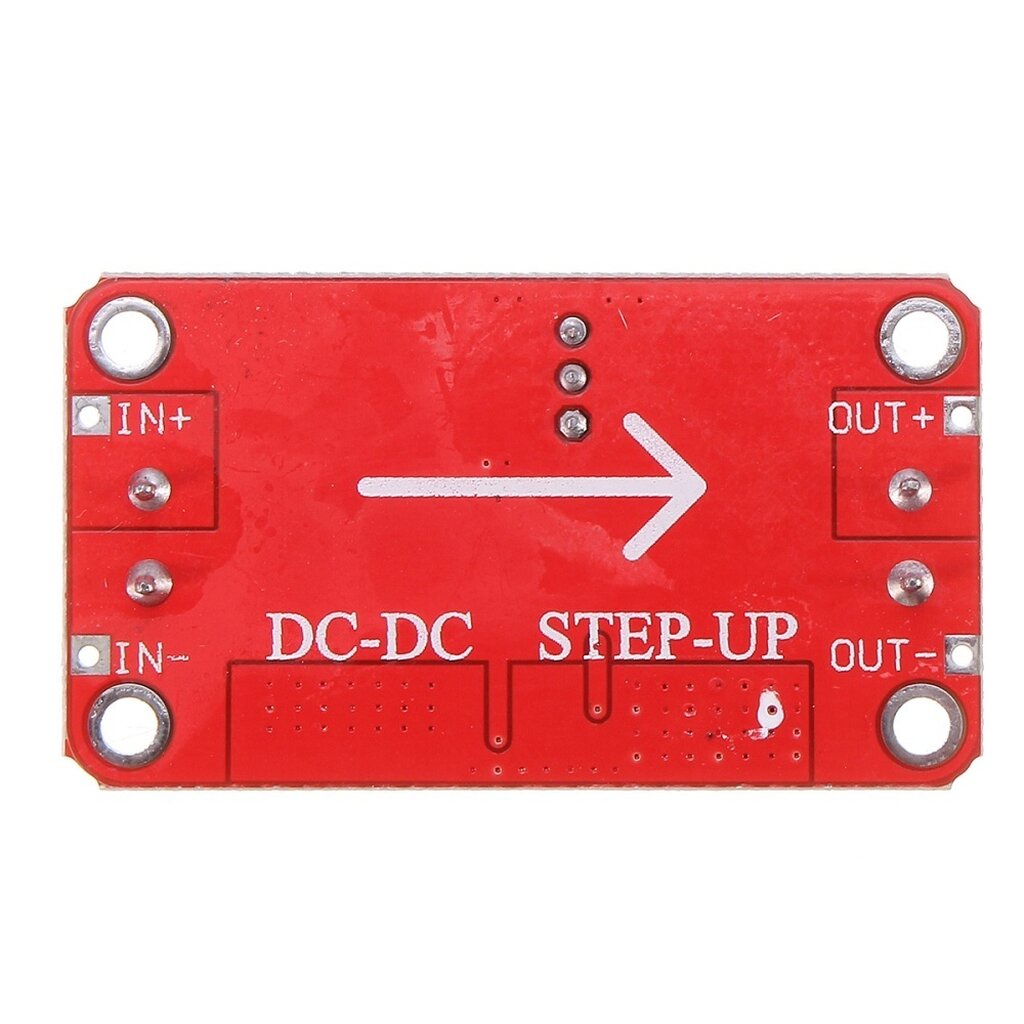

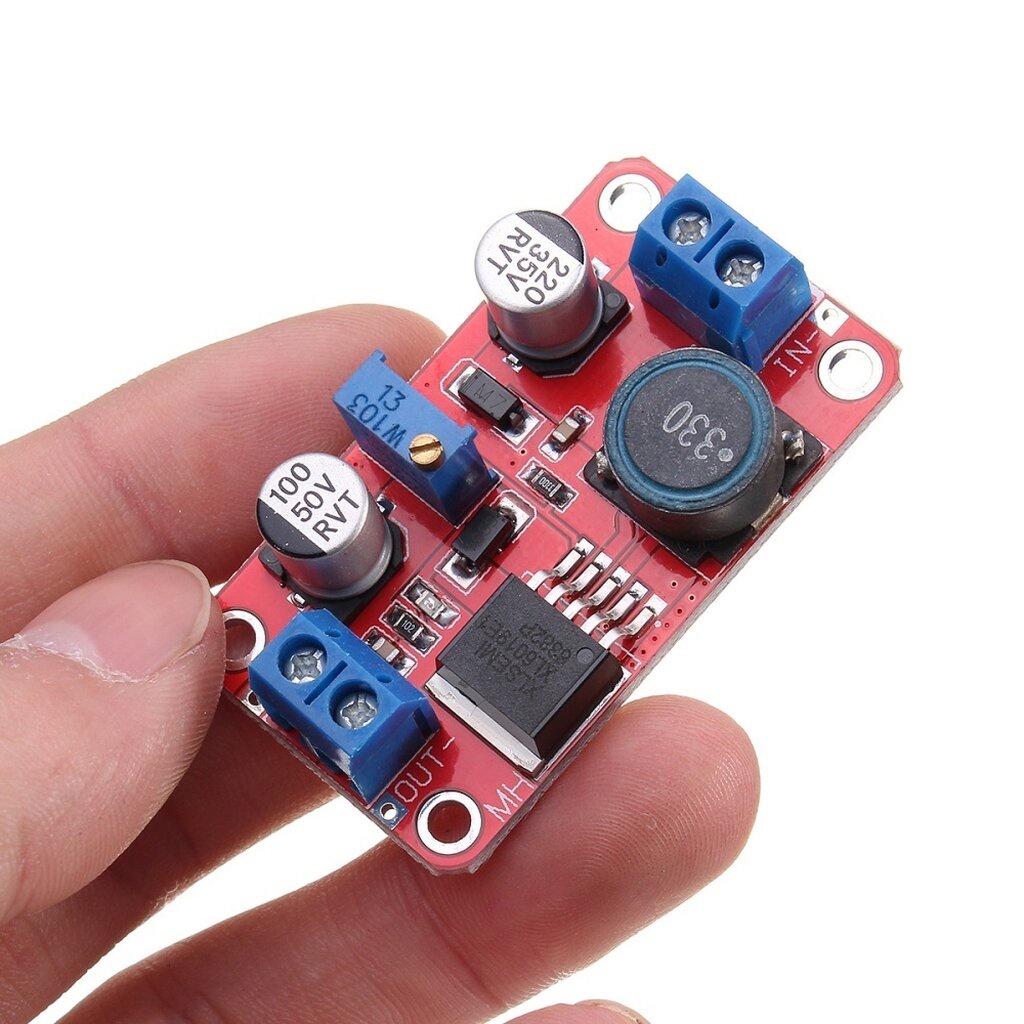

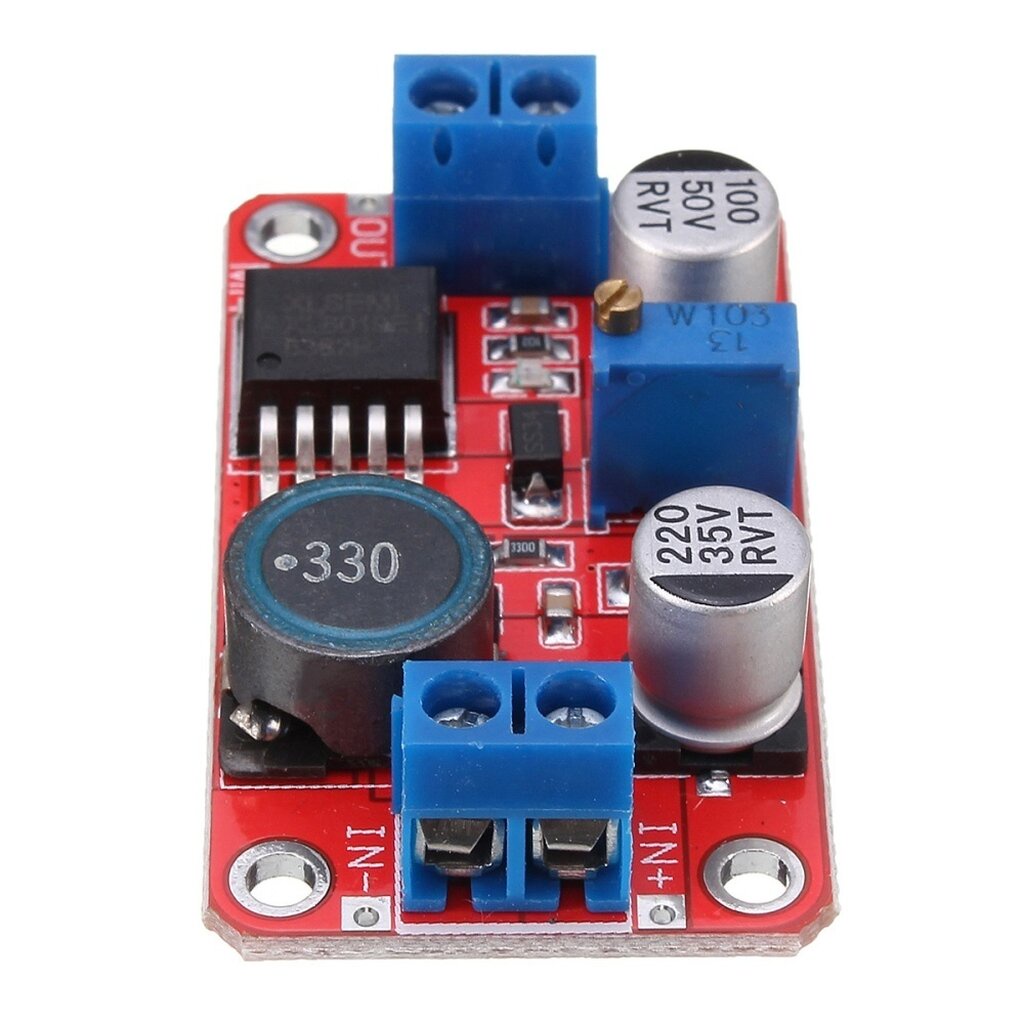

Step Up XL6009 / XL6019 โมดูลเพิ่มแรงดัน DC-DC Adjustable Buck Boost Converter ตัวควบคุมแรงดันไฟฟ้า

XL6009 / XL6019 โมดูลเพิ่มแรงดัน DC-DC Step up Adjustable . 🧩 XL6009:สีฟ้า มีจอ และไม่มีจอ แสดงผล XL6009 DC-DC Boost adjustable regulated power supply module 🔧 สเปกหลัก รุ่นชิป: XL6009EI แรงดันขาเข้า (Input): 3V – 32V แรงดันขาออก (Output): 5V – 35V (ปรับได้) กระแสขาเข้าสูงสุด: 4A กระแสขาออกสูงสุด: ≤ 3A (เพื่อความเสถียร) / 4A (สูงสุดชั่วคราว) ประสิทธิภาพการแปลง (Efficiency): < 94% Ripple: 50mV (ยิ่งกระแสสูง Ripple ยิ่งมาก) ความถี่สวิตชิ่ง: 400kHz กระแสขาเข้า no-load: ประมาณ 18mA อัตราการคงแรงดัน / โหลด: ±0.5% การเรียงกระแส: Asynchronous Rectification อุณหภูมิใช้งาน: 40°C ~ 85°C ⚠️ ข้อควรทราบ: ไม่มีวงจรป้องกันกลับขั้ว (reverse polarity) . 🧩 XL6009: สีแดง XL6009 DC-DC adjustable voltage regulator module (red version) 🔧 สเปกหลัก รุ่นชิป: XL6009E1 **ใช้ ชิป XLSEMI ของแท้ใหม่ 100% ชนิดโมดูล: DC-DC Boost Converter (Step-Up) แรงดันขาเข้า (Input): 5V – 32V แรงดันขาออก (Output): 5V – 50V (ปรับได้) กระแสขาเข้า (Input Current): สูงสุด 4A กระแสขาออก (Output Current): สูงสุด 2.5A ประสิทธิภาพ (Efficiency): สูงสุดประมาณ 94% Ripple ≈ 30mV (วัดที่แบนด์วิดท์ 20MHz) ➡️เพิ่มขา Enable: ควบคุมการเปิด–ปิดวงจร Boost ได้ มีขา Enable: High (1.4V – VIN) → เปิดวงจร // Low (0 – 0.8V) → ปิดวงจร // ค่าเริ่มต้น: High (เปิดอัตโนมัติ) กำลังไฟขาออก: ใช้งานทั่วไป ~15W (ไม่ต้องติดฮีทซิงก์) สูงสุด ~25W (ควรมีการระบายความร้อน) อุณหภูมิใช้งาน: -40°C ~ +85°C . 🧩 XL6009: สีแดง Buck-Boost (เพิ่ม-ลดแรงดันได้อัตโนมัติ) XL6009 DC-DC adjustable voltage regulator module (red version) 🔧 สเปกหลัก รุ่นชิป: XL6009E1 **ใช้ ชิป XLSEMI ของแท้ใหม่ 100% ชนิดโมดูล: DC-DC Boost Converter (Step-Up) แรงดันขาเข้า (Input): 5V – 32V แรงดันขาออก (Output): 1.2V – 35V (ปรับได้) กระแสขาเข้า (Input Current): สูงสุด 4A กระแสขาออก (Output Current): สูงสุด 1.5A ประสิทธิภาพ (Efficiency): สูงสุดประมาณ 94% Ripple ≈ 30mV (วัดที่แบนด์วิดท์ 20MHz) ➡️เพิ่มขา Enable: ควบคุมการเปิด–ปิดวงจร Boost ได้ มีขา Enable: High (1.4V – VIN) → เปิดวงจร // Low (0 – 0.8V) → ปิดวงจร // ค่าเริ่มต้น: High (เปิดอัตโนมัติ) กำลังไฟขาออก: ใช้งานทั่วไป ~15W (ไม่ต้องติดฮีทซิงก์) สูงสุด ~25W (ควรมีการระบายความร้อน) อุณหภูมิใช้งาน: -40°C ~ +85°C . 🧩 XL6009: สีฟ้า Buck-Boost (เพิ่ม-ลดแรงดันได้อัตโนมัติ) XL6009 DC-DC Step-up and Drop adjustable regulated power supply module 🔧 สเปกหลัก ชิปหลัก: XL6009 ชนิดวงจร: Non-isolated Buck-Boost แรงดันขาเข้า (Input): 5V – 32V แรงดันขาออก (Output): 1.25V – 35V (ปรับได้) กระแสขาเข้า: สูงสุด 4A กระแสใช้งานจริงแนะนำ: ≤ 3A (เพื่อความเสถียร) ประสิทธิภาพการแปลง (Efficiency): < 94% Ripple: 50mV (ยิ่งกระแสสูง Ripple ยิ่งมาก) ความถี่สวิตชิ่ง: 400kHz กระแสขาเข้า no-load: ประมาณ 18mA Ripple: ประมาณ 50mV อัตราการคงแรงดัน / โหลด: ±0.5% ขนาดบอร์ด: 48mm × 25mm × 14mm / น้ำหนัก: 17 g. อุณหภูมิใช้งาน: 40°C ~ 85°C ✅ รุ่น Step-up and Drop (เพิ่ม–ลดอัตโนมัติ) เหมาะสำหรับ: ต้องการ “แรงดันคงที่” ทั้งตอนที่ไฟขาเข้า “สูงหรือต่ำกว่าที่ตั้งไว้” (เช่น ใช้กับแบตเตอรี่ 12V ที่แรงดันเปลี่ยนไป 10–14V แต่ต้องการให้ขาออกคงที่ 12V เสมอ) ใช้กับระบบที่มีไฟเข้าไม่คงที่ เช่น พลังงานแสงอาทิตย์, Power bank, รถยนต์ ⚠️ ข้อควรทราบ: ไม่มีวงจรป้องกันกลับขั้ว (reverse polarity) กรณีเกิน 3A ถ้าร้อนมาก ควรเพิ่ม heatsink 🧩 สรุปสั้นสุด ถ้าอยาก... ให้เลือก... ✅ “เพิ่มแรงดันไฟ” อย่างเดียว รุ่น XL6009 Boost ✅ “วงจรง่าย ราคาถูกกว่า” รุ่น XL6009 Boost ✅ “เพิ่มหรือลดแรงดันได้อัตโนมัติ” รุ่น XL6009 Step-up & Drop ✅ “แรงดันขาเข้าขึ้นลงไม่คงที่” รุ่น XL6009 Step-up & Drop . 🧩 XL6019: บอร์ดฟ้า ***(บอร์ดเดียวกันกับ XL6009 แค่ชิปเป็น XL6019E1) ช่วงอินพุต: 3V ~ 40V (แนะนำ 3V ~ 35V) ช่วงเอาท์พุท: 5V ~ 45V (แนะนำ 5V ~ 40V) กระแสไฟเข้า: สูงสุด 5A (แนะนำ 3-4A ต่อเนื่อง) ประสิทธิภาพการแปลง: <94% ความถี่ในการสลับ: 220KHz Ripple ขาออก: น้อยกว่า 100mV อุณหภูมิในการทํางาน: -40℃~ +85℃ . 🧩 XL6019: บอร์ดแดง ใหญ่กว่า ทนกว่า ระบายความร้อนดีกว่า ช่วงอินพุต: 3V ~ 40V (แนะนำ 3V ~ 35V) ช่วงเอาท์พุท: 5V ~ 45V (แนะนำ 5V ~ 40V) กระแสไฟเข้า: สูงสุด 5A (แนะนำ 3-4A ต่อเนื่อง) ประสิทธิภาพการแปลง: <94% ความถี่ในการสลับ: 220KHz Ripple ขาออก: น้อยกว่า 100mV อุณหภูมิในการทํางาน: -40℃~ +85℃ ระบบป้องกัน: ป้องกันการต่อกลับขั้วด้านอินพุต (สูงสุด 40V) . 🧩 XL6019 คือ “รุ่นอัปเกรด” ของ XL6009 → ใช้ MOSFET ภายในที่มี Rds(on) ต่ำกว่า, รับกระแสได้มากกว่า, เสถียรกว่า → เหมาะกับงานกำลัง เช่น ปั๊มน้ำ, พัดลม, LED หลายดวง, เครื่องเสียงพกพา 📘 สรุปแบบเข้าใจง่าย ต้องการเพิ่มแรงดันทั่วไป ใช้กับวงจรขนาดเล็ก เช่น Arduino, LED, พัดลมเล็ก ✅ XL6009 ต้องการกำลังสูงกว่า (3A ขึ้นไป) เช่น มอเตอร์, หลอดไฟแรงสูง, แปลงไฟโซลาร์เซลล์ ✅ XL6019 ⚠️ ข้อควรรู้ก่อนใช้งาน (ทั้งสองรุ่น) ควร ปรับแรงดันขาออกก่อนต่อโหลดจริง เพื่อป้องกันอุปกรณ์ไหม้ ถ้าโหลดเกิน 3A ควรติด ฮีตซิง ที่ชิป อย่าสลับขั้วไฟเข้า เพราะไม่มีป้องกันกลับขั้ว ใช้สายไฟขนาดใหญ่พอ ถ้าใช้กระแสสูง ถ้าจะใช้กับแบตเตอรี่หรือพลังงานแสงอาทิตย์ → แนะนำ XL6019 เพราะทนกว่าและเสถียรกว่า . 💡 สรุปสุดท้ายสั้น ๆ 🔹 XL6009 = เร็วกว่า, เล็กกว่า, ราคาถูกกว่า 🔹 XL6019 = แรงกว่า, ทนกว่า, กระแสได้มากกว่า . - สินค้าพร้อมส่งโกดังไทย ไม่ต้องรอของนาน จัดส่งรวดเร็ว ทันใจ - มีเก็บเงินปลายทาง - จัดส่งรวดเร็ววันจันทร์-เสาร์ - สินค้าปรับประกัน 100% 7 วันทุกกรณี มีปัญหา inbox เข้ามาได้เลยค่ะ - มั่นใจ 100% ได้รับสินค้าแน่นอน
