CHINT เบรกเกอร์ MCB NXB-63H 2P (10A-63A) 10kA Curve C เซอร์กิตเบรกเกอร์ สวิตช์ตัดวงจรอัตโนมัติ

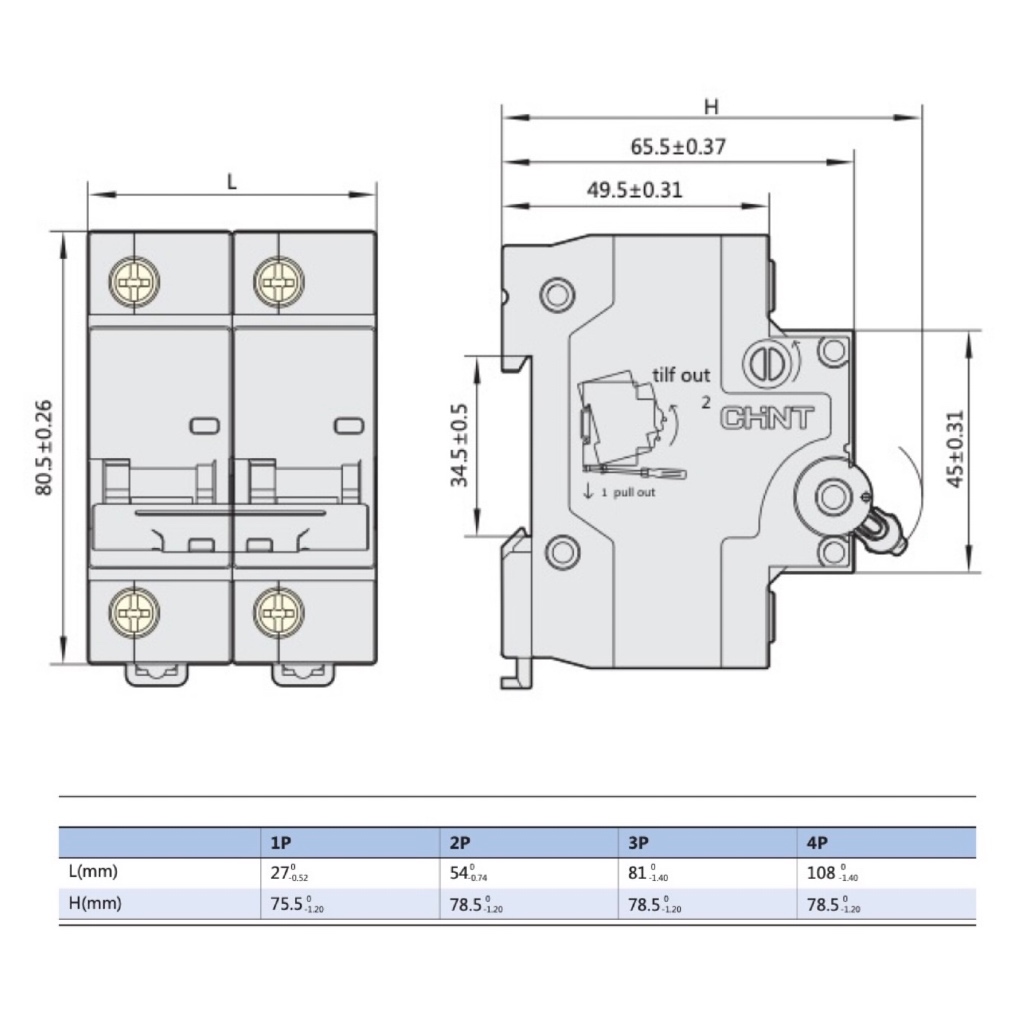

CHINT เบรกเกอร์ MCB NXB-63H 2P (10A-63A) 10kA Curve C เซอร์กิตเบรกเกอร์ สวิตช์ตัดวงจรอัตโนมัติ CHINT MCB NXB-63H 2P คือเบรกเกอร์ลูกย่อยมาตรฐาน ทำหน้าที่ ตัดไฟอัตโนมัติ เมื่อเกิด ไฟเกิน (Overload) ไฟลัดวงจร (Short Circuit) ตั้งแต่ (1A-63A) 10kA รีเซ็ตได้ เหมาะสำหรับแรงดันไฟฟ้า 380–415V AC (ระบบ 1 เฟส) ติดตั้งง่าย (ราง DIN Rail) เหมาะกับงานไฟฟ้าทั่วไป ใช้คู่ RCCB หรือ RCBO จะปลอดภัยที่สุด เพื่อป้องกัน สายไฟ อุปกรณ์ และลดความเสี่ยงไฟไหม้ เหมาะกับงานไฟฟ้าทั่วไปในบ้านและอาคาร การทำงาน (Operating / Protection Principles) MCB หรือ Miniature Circuit Breaker คืออุปกรณ์ตัดวงจรอัตโนมัติแบบรีเซ็ตได้ ซึ่งมี 2 หลักการสำคัญดังนี้ ✅ การป้องกันกระแสเกิน (Overload Protection) เมื่อโหลดหรืออุปกรณ์ที่ต่ออยู่ดึงกระแสเกินค่าที่ตั้งไว้ (เช่น 20A เกิดใช้ 30A) MCB จะทำงานภายในเวลาหนึ่งเพื่อ ตัดวงจร ป้องกันความร้อนสะสมและไฟไหม้ ✅ การป้องกันลัดวงจร (Short-Circuit Protection) เมื่อเกิดลัดวงจรแบบทันทีทันใด (กระแสพุ่งสูงมาก) ตัว โซลีนอยด์ (Solenoid) ภายในจะทำงานทันทีเพื่อ ตัดวงจรอย่างรวดเร็ว ช่วยป้องกันความเสียหายรุนแรงต่อสายไฟและอุปกรณ์ ตัวเลข 10kA บ่งชี้ว่า MCB ตัวนี้สามารถ ตัดกระแสลัดวงจรได้สูงสุดถึง 10000A โดยไม่เสียหายและทำงานได้ปลอดภัยครับ ✅ ลักษณะ Curve C เบรกเกอร์ Curve C จะตัดเมื่อมีกระแสเกิน 5–10 เท่าของ In (Rated Current) เหมาะสำหรับโหลดที่มีกระแสเริ่มต้นสูงเล็กน้อย เช่น 🔹 มอเตอร์ขนาดเล็ก 🔹 หลอดไฟฟลูออเรสเซนต์ 🔹 ปั๊มน้ำขนาดเล็ก 🔹 อุปกรณ์ไฟฟ้าทั่วไป ✔ ดังนั้น Curve C จึงเป็น curve ที่ใช้งานได้ทั่วไปในบ้าน อาคาร และงานอุตสาหกรรมเบา ❌ ไม่เหมาะกับโหลดที่มีกระชากกระแสสูงมาก เช่น มอเตอร์ขนาดใหญ่ หรือหม้อแปลงใหญ่ ขั้นตอนการติดตั้งและวิธีการใช้งาน (Installation & Operation) ✅ ตรวจสอบก่อนติดตั้ง ปิดแหล่งจ่ายไฟหลัก (Main Switch / Main Breaker) ทุกครั้ง ✅ ตรวจสอบว่า MCB เป็นรุ่น 2P, ค่ากระแส (A) และ Curve C เหมาะกับโหลด ✅ ติดตั้งบนราง DIN Rail นำ MCB NXB-63H คล้องด้านบนกับราง DIN Rail กดด้านล่างเข้ารางจนได้ยินเสียง “คลิก” ✅ ต่อสายไฟ (Wiring) ▶ สายไฟเข้า (LINE / L-IN) → ต่อเข้าขั้วด้านบนของ MCB ▶ สายไฟออก (LOAD / L-OUT) → ต่อออกจากขั้วด้านล่างไปยังโหลด ✅ ตรวจสอบหลังติดตั้ง เปิดฝาตู้ให้เรียบร้อยก่อนจ่ายไฟ การใช้งานในระบบไฟฟ้า (Electrical Application) ✅ การเปิด–ปิดวงจร ▶ โยกคันโยกขึ้น (ON) → จ่ายไฟเข้าวงจร ▶ โยกคันโยกลง (OFF) → ตัดไฟออกจากวงจร ✅ การทำงานเมื่อเกิดความผิดปกติ ▶ กระแสเกิน (Overload) ▶ ลัดวงจร (Short Circuit) ▶ MCB จะ ตัดวงจรอัตโนมัติ (Trip) คันโยกจะดีดลงเองเพื่อความปลอดภัย ✅ การรีเซ็ตหลัง MCB ตัด ▶ ตรวจสอบสาเหตุ เช่น โหลดเกิน, เครื่องใช้ไฟฟ้าชำรุด ▶ แก้ไขปัญหาให้เรียบร้อยก่อน ▶ โยกคันโยกลง OFF ให้สุด ▶ จากนั้นโยกกลับขึ้น ON เพื่อใช้งานต่อ ข้อดีและจุดเด่นอุปกรณ์ ⭐ MCB ตัวนี้ทำหน้าที่ ป้องกัน Overload และ Short Circuit พร้อมกัน ⭐ Curve C รองรับโหลดที่มีกระแสเริ่มต้นสูง ⭐ รีเซ็ตใช้งานได้โดยไม่ต้องเปลี่ยนอุปกรณ์ ⭐ ระบบ 2 โพล (2P) ตัดทั้งสาย Phase และ Neutral พร้อมกัน ⭐ ขนาดกะทัดรัด ติดตั้งง่ายบนราง DIN ⭐ ความสามารถตัดลัดวงจร 10kA ⭐ ลดความเสี่ยงไฟไหม้และความเสียหาย ⭐ ราคาคุ้มค่า ประหยัดงบประมาณ ข้อควรระวัง / ข้อจำกัด ⚠️ อย่าใช้ MCB แทนฟิวส์หรืออุปกรณ์ป้องกันชนิดอื่น ⚠️ ไม่สามารถป้องกันไฟดูดหรือไฟรั่ว ⚠️ ห้ามรีเซ็ตทันทีโดยไม่ตรวจสอบว่าเกิดสาเหตุอะไร ⚠️ ห้ามติดตั้งในที่มีความชื้นสูงมาก ⚠️ ใช้สายไฟที่มีขนาดเหมาะสม ⚠️ ห้ามดัดแปลงอุปกรณ์ ขนาด (Dimensions) ✅ ความกว้าง (Width): 36 มม. ✅ ความสูง (Height): 83 มม. ✅ ความลึก/ความยาว (Depth/Length): 78 มม. ✅ น้ำหนัก (Weight) : 0.12 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : CHINT MCB NXB-63H ✅ จำนวนโพล (Poles) : 2P (Phase + Neutral) ✅ ความสามารถตัดลัดวงจร (Icn) : 10kA (10,000 A) ✅ ช่วงกระแสพิกัด (In) : 10A-63A (เลือกตามโหลด) ✅ แรงดันพิกัด (Rated Voltage) : 380–415V AC ✅ ความถี่ (Frequency) : 50 / 60 Hz ✅ ลักษณะการตัด (Tripping Curve) : C ยอมให้กระแสเริ่มสูงกว่าเล็กน้อยก่อนทริป ✅ Curve C เหมาะกับโหลด : ไฟส่องสว่าง ปลั๊กทั่วไป โหลดมอเตอร์เล็ก ปั๊มน้ำ คอมเพรสเซอร์ขนาดไม่ใหญ่ ✅ การใช้งาน : ระบบไฟฟ้า 1 เฟส ✅ มาตรฐานอ้างอิง : IEC / EN 60898-1 ✅ วิธีติดตั้ง : ราง DIN Rail 35 มม ⚡ การต่อระบบทั่วไป (Wiring Integration) แหล่งจ่ายไฟ | |—— L (Phase) ───┐ | │ |—— N (Neutral) ─┤ CHINT MCB NXB-63H 2P │ └──→ ไปยังโหลด (Load) ⚡ การต่อร่วมกับ RCCB / RCBO (แนะนำ) ไฟเข้า ↓ RCCB / RCBO (ป้องกันไฟดูด) ↓ MCB NXB-63H 2P ↓ โหลด สรุปแบบเข้าใจง่าย ระบบนิยม: Main → RCCB / RCBO → Busbar → MCB → Load MCB รุ่น 2P จะ ตัดทั้งสาย Phase (L) และ Neutral (N) พร้อมกัน อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ Consumer Unit ตู้คอนซูมเมอร์ยูนิต / ตู้ DB ใช้เก็บความเรียบร้อยของอุปกรณ์ ⚙️ ราง DIN Rail 35 มม. (มาตรฐานสำหรับ MCB) ⚙️ RCCB ป้องกันไฟรั่ว / ไฟดูด เพื่อให้ระบบปลอดภัยทั้ง “ไฟเกิน” และ “ไฟรั่ว” ⚙️ RCBO รวม MCB + RCCB ในตัวเดียว ตัดทั้ง “กระแสเกิน + ไฟรั่ว” ในวงจรเดียว ⚙️ MCCB (สำหรับระบบใหญ่) ใช้ MCCB เป็น Main Breaker แล้วให้ MCB แยกวงจรย่อย สรุป 🔌 CHINT MCB NXB-63H 2P คือเบรกเกอร์ลูกย่อย ทำหน้าที่ ตัดไฟอัตโนมัติ เมื่อเกิด ไฟเกิน (Overload) ไฟลัดวงจร (Short Circuit) รีเซ็ตได้ ติดตั้งง่าย เหมาะกับงานไฟฟ้าทั่วไป ใช้คู่ RCCB หรือ RCBO จะปลอดภัยที่สุด เพื่อป้องกัน สายไฟ อุปกรณ์ และลดความเสี่ยงไฟไหม้ เหมาะกับงานไฟฟ้าทั่วไปในบ้านและอาคาร
