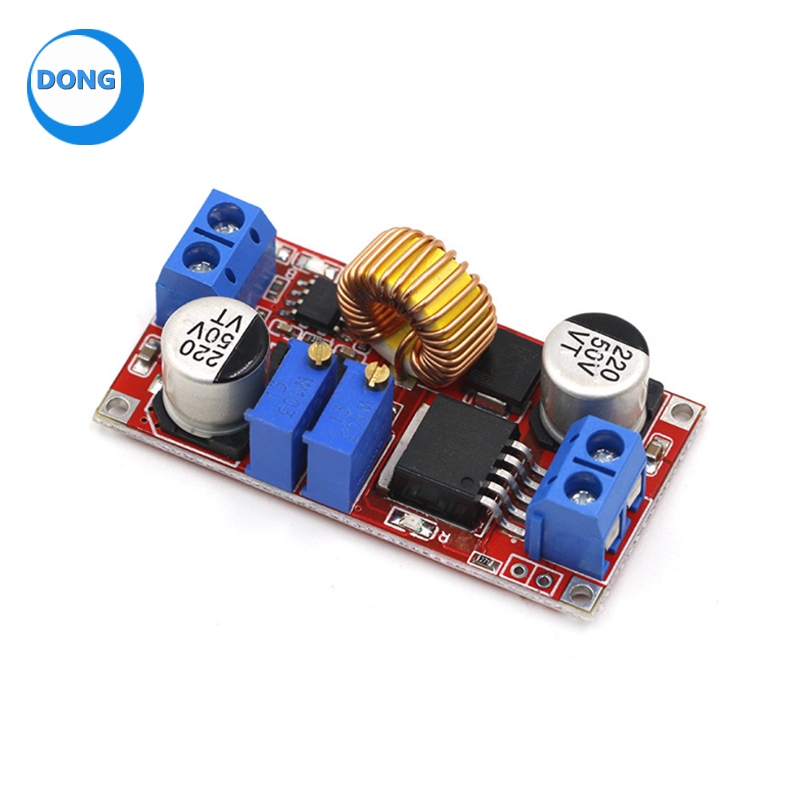

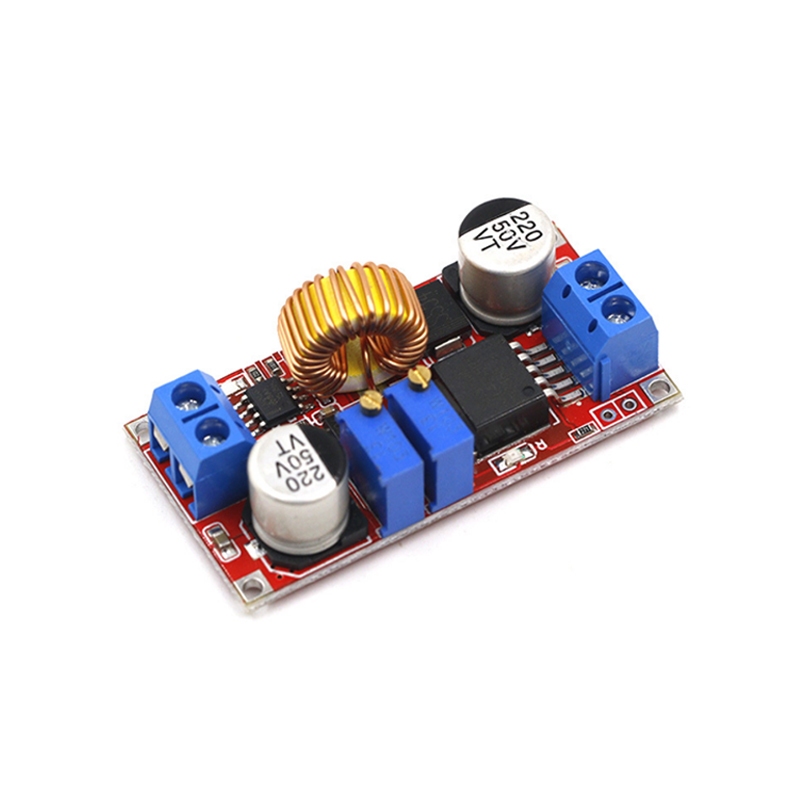

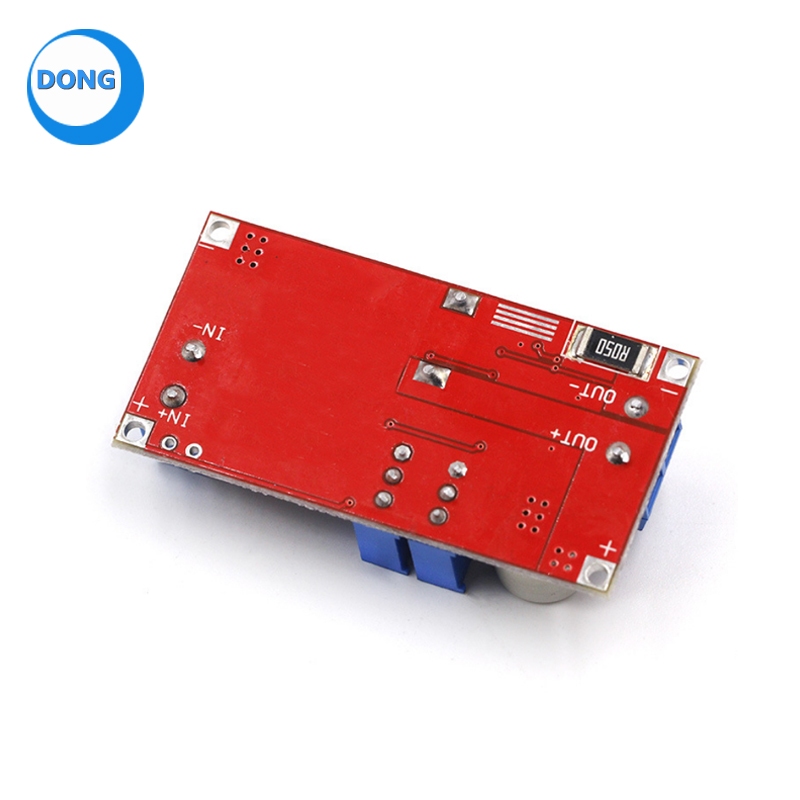

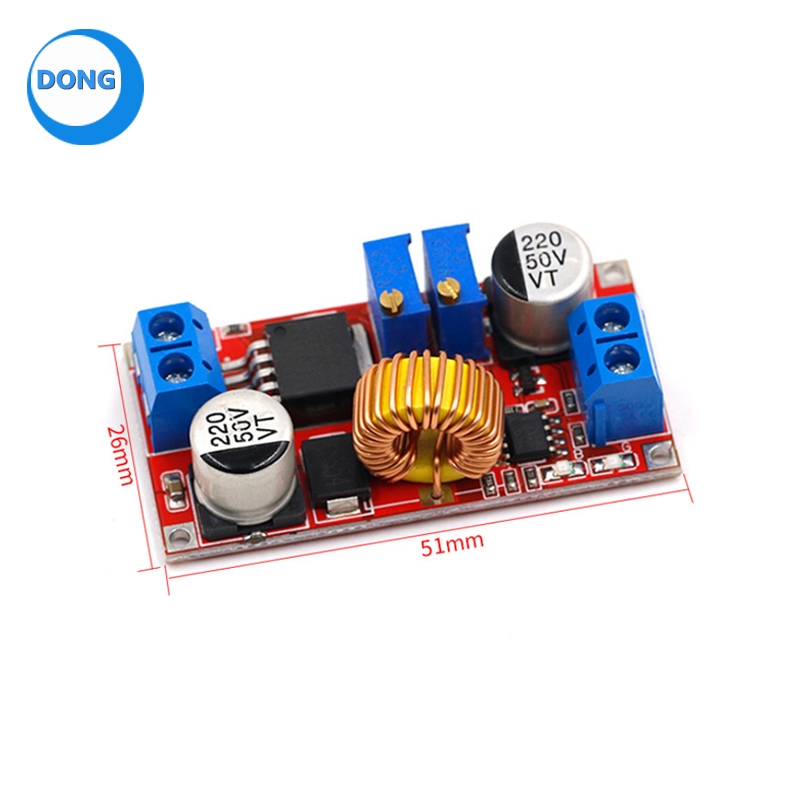

Xl4015 5A DC เป็น DC CC CV ขั้นตอนลงโมดูลแบตเตอรี่ลิเธียม Step down ชาร์จบอร์ด Led Power Converter แบตเตอรี่ลิเธียม

เมื่อใช้ผลิตภัณฑ์นี้โปรดอย่าผสมพื้นอินพุตและพื้นดินขาออกของโมดูลเข้าด้วยกัน สิ่งนี้จะทำให้ตัวต้านทานการสุ่มตัวอย่างกระแสไฟฟ้าสูงของบอร์ดถูกเลี่ยงไปทำให้โมดูลไม่สามารถปรับขนาดกระแสไฟขาออกได้ ในกรณีของการเชื่อมต่อโหลดมันเป็นเรื่องง่ายที่จะเผาชิปไฟฟ้าบนโมดูล โมดูลนี้ใช้งานง่ายและทรงพลัง!!! โมดูลหนึ่งเดียวมีสามหน้าที่ที่สำคัญตอบสนองความต้องการของโอกาสส่วนใหญ่ของคุณ!!! จุดเด่นของโมดูลโมดูล: 1. ประสิทธิภาพสูง 5A, กระเพื่อมต่ำ; 2. สามในหนึ่ง: หนึ่ง: ใช้เป็นโมดูลลดแรงดันไฟฟ้าทั่วไปที่มีความสามารถในการป้องกันกระแสเกิน เป็นเครื่องชาร์จสำหรับแบตเตอรี่ลิเธียมแบตเตอรี่นิกเกิลแคดเมียมไฮโดรเจน (2) ที่มีค่าแรงดันไฟฟ้าต่างๆใช้ในการใช้งานเช่นแผงโซลาร์เซลล์และกังหันลม โมดูลไดรเวอร์ LED คงที่กำลังสูง (3) ใช้เป็นโมดูลไดรเวอร์ LED คงที่กำลังสูง 3. มีสองโหมด: แรงดันไฟฟ้าคงที่และกระแสคงที่พร้อมไฟแสดงสถานะว่าโมดูลใดอยู่ในขณะนี้ เมื่อใช้เป็นเครื่องชาร์จแบตเตอรี่ลิเธียมสามารถตั้งค่าแรงดันไฟฟ้าและกระแสไฟชาร์จแบบลอยได้และมีไฟแสดงสถานะเพื่อระบุว่ากำลังชาร์จหรือชาร์จเต็มแล้ว 5. มันมีฟังก์ชั่นการป้องกันที่ จำกัด ปัจจุบันซึ่งจะไม่เผาโมดูลแม้ว่าเอาต์พุตจะลัดวงจร. พารามิเตอร์พารามิเตอร์ แรงดันไฟฟ้าอินพุต: 4-38V แรงดันขาออก: 1.25-36V ปรับได้ต่อเนื่อง กระแสไฟขาออก: ปรับได้สูงสุด 5A กำลังขับสูงสุด 75W อุณหภูมิในการทำงาน: -40 ~ + 85 องศาเซลเซียส ความถี่ในการทำงาน: 180KHz ประสิทธิภาพการแปลง: ได้ถึง 96% การป้องกันไฟฟ้าลัดวงจร: ใช่ (กระแสไฟฟ้า 8A จำนวน จำกัด) การป้องกันอุณหภูมิสูงเกินไป: ใช่ (ปิดเอาท์พุตโดยอัตโนมัติหลังจากความร้อนสูงเกินไป) การป้องกันย้อนกลับอินพุต: ไม่มี (หากจำเป็นโปรดเชื่อมต่อไดโอดกระแสสูงในซีรีส์กับอินพุต) วิธีการติดตั้ง: สกรู 4 3 มม. วิธีการเดินสายไฟ: ขั้วต่อสายไฟหรือขั้วบัดกรี, V-IN สำหรับอินพุต, V-OUT สำหรับเอาต์พุต ขนาดโมดูล: ความยาว 51.2 มม. กว้าง 26.2 มม. ความสูง 15 มม. ขอบเขตการใช้งาน 1. ใช้เป็นโมดูลลดแรงดันไฟฟ้าทั่วไปที่มีความสามารถในการป้องกันกระแสเกิน วิธีการใช้งาน: การปรับโพเทนชิออมิเตอร์แรงดันไฟฟ้าคงที่เพื่อให้ได้ค่าแรงดันไฟฟ้าขาออกที่ต้องการ (2) วัดกระแสไฟฟ้าลัดวงจรขาออกด้วยมัลติมิเตอร์ในโหมดกระแส 10A (เพียงเชื่อมต่อหัววัดทั้งสองเข้ากับขั้วเอาต์พุต) และปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้ได้ค่าการป้องกันกระแสเกินที่กำหนดไว้ล่วงหน้าสำหรับ กระแสไฟขาออก. ตัวอย่างเช่นหากค่ากระแสที่แสดงบนมัลติมิเตอร์คือ 4A กระแสสูงสุดเมื่อใช้โมดูลสามารถเข้าถึงได้ 4A เท่านั้น (ตัวอย่างเช่นหากค่ากระแสที่แสดงบนมัลติมิเตอร์คือ 4A กระแสสูงสุดเมื่อใช้โมดูลสามารถเข้าถึงได้ 4A เท่านั้น เมื่อกระแสถึง 4A ไฟแสดงสถานะแรงดันคงที่สีแดงและไฟแสดงสถานะปัจจุบันจะสว่างขึ้นมิฉะนั้นไฟแสดงสถานะจะดับลง) ข้อควรระวัง: เมื่อใช้ในสถานะนี้เนื่องจากตัวต้านทานการสุ่มตัวอย่างกระแส 0.05 โอห์มที่ขั้วเอาต์พุตจะมีแรงดันไฟฟ้าลดลง 0-0.3V เมื่อเชื่อมต่อกับโหลดซึ่งเป็นปรากฏการณ์ปกติ! แรงดันไฟฟ้านี้ไม่ได้เกิดจากภาระของคุณ แต่เป็นตัวต้านทานการสุ่มตัวอย่าง 2. ใช้เป็นที่ชาร์จแบตเตอรี่ โมดูลที่ไม่มีฟังก์ชันกระแสคงที่ไม่สามารถใช้ในการชาร์จแบตเตอรี่ได้ เนื่องจากความแตกต่างของแรงดันไฟฟ้าขนาดใหญ่ระหว่างแบตเตอรี่ที่หมดและเครื่องชาร์จกระแสไฟในการชาร์จสูงเกินไปทำให้แบตเตอรี่เสียหาย ดังนั้นควรใช้การชาร์จกระแสคงที่สำหรับแบตเตอรี่ในตอนแรกและเมื่อถึงระดับหนึ่งของการชาร์จจะเปลี่ยนกลับเป็นการชาร์จแรงดันไฟฟ้าคงที่โดยอัตโนมัติ วิธีการใช้งาน: (1) กำหนดแรงดันไฟฟ้าในการชาร์จแบบลอยตัวและกระแสไฟของแบตเตอรี่แบบชาร์จไฟได้ที่คุณต้องการ (หากพารามิเตอร์ของแบตเตอรี่ลิเธียมคือ 3.7V / 2200mAh แรงดันไฟฟ้าในการชาร์จแบบลอยคือ 4.2V และกระแสชาร์จสูงสุดคือ 1c ซึ่งมีขนาด 2200mAh) ภายใต้สภาวะที่ไม่มีโหลดให้วัดแรงดันขาออกด้วยมัลติมิเตอร์และปรับโพเทนชิออมิเตอร์แรงดันไฟฟ้าคงที่เพื่อให้ได้แรงดันไฟฟ้าที่ลอยได้ (หากชาร์จแบตเตอรี่ลิเธียม 3.7V ให้ปรับแรงดันขาออกเป็น 4.2V) วัดกระแสไฟฟ้าลัดวงจรขาออกด้วยมัลติมิเตอร์ในโหมดกระแส 10A (เพียงเชื่อมต่อหัววัดทั้งสองเข้ากับขั้วเอาต์พุต) และปรับโพเทนชิออมิเตอร์กระแสคงที่เพื่อให้ได้ค่ากระแสชาร์จที่กำหนดไว้ล่วงหน้า กระแสไฟชาร์จจากโรงงานเริ่มต้นสำหรับการเปลี่ยนจากการชาร์จเป็นแสงสว่างคือ 0.1 เท่าของกระแสไฟชาร์จ (กระแสของแบตเตอรี่ค่อยๆลดลงในระหว่างกระบวนการชาร์จค่อยๆเปลี่ยนจากการชาร์จกระแสคงที่เป็นแรงดันไฟฟ้าคงที่ การชาร์จไฟ. เมื่อกระแสไฟชาร์จน้อยกว่า 0.1A ไฟสีน้ำเงินจะดับลงและไฟสีเขียวจะเปิดขึ้นแสดงว่าแบตเตอรี่ชาร์จเต็มแล้ว) เชื่อมต่อแบตเตอรี่และชาร์จไฟ ขั้นตอนที่ 1, 2, 3 และ 4 คือ: เชื่อมต่อขั้วอินพุตเข้ากับแหล่งจ่ายไฟและขั้วเอาต์พุตจะไม่โหลดโดยไม่ต้องเชื่อมต่อแบตเตอรี่) 3. โมดูลไดรเวอร์ LED คงที่กำลังสูงที่ใช้เป็นโมดูลไดรเวอร์ LED คงที่ปัจจุบันกำลังสูง
