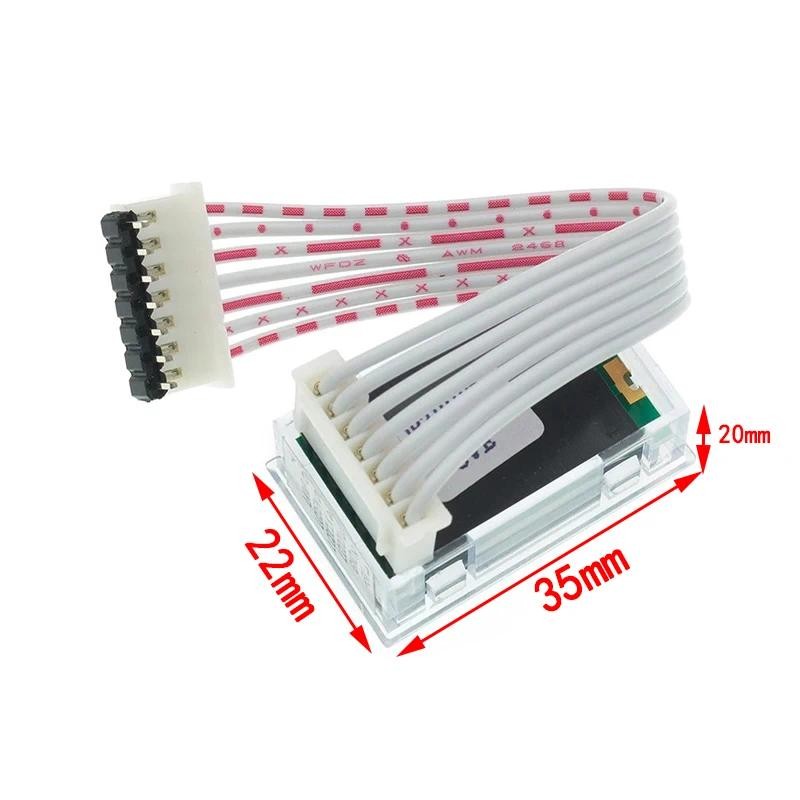

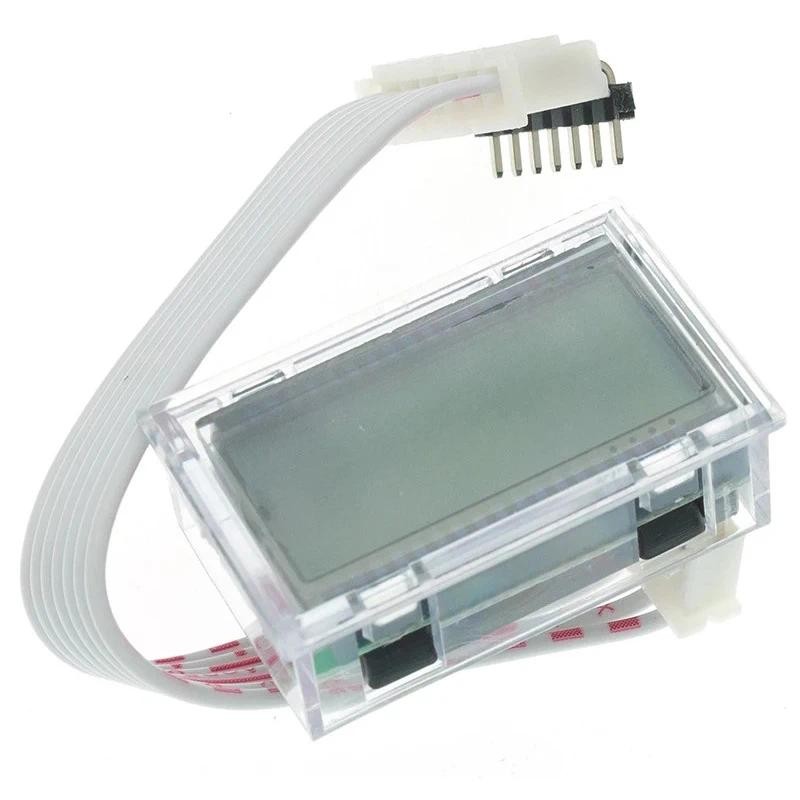

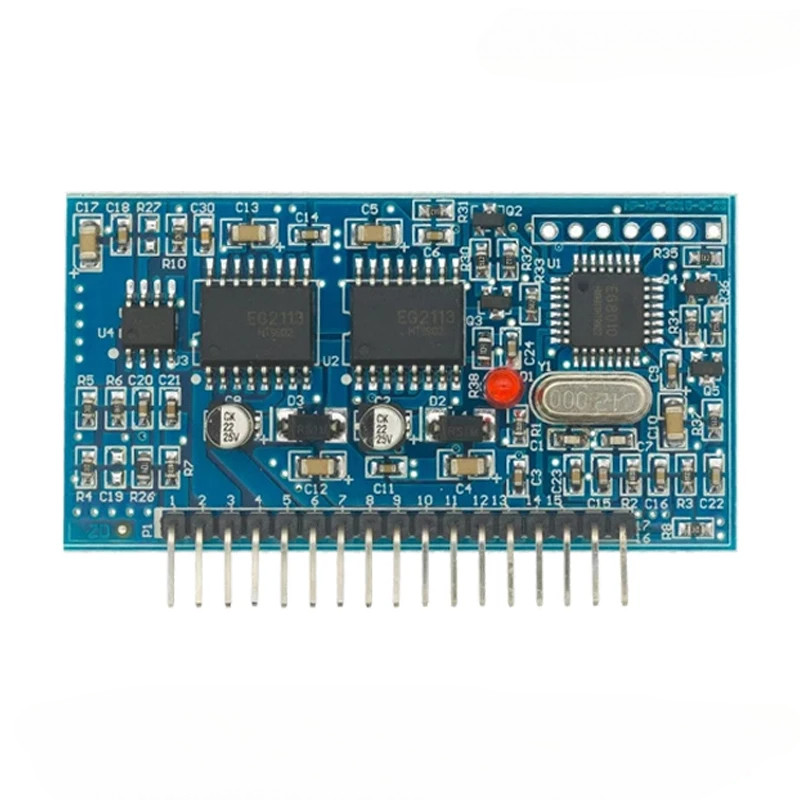

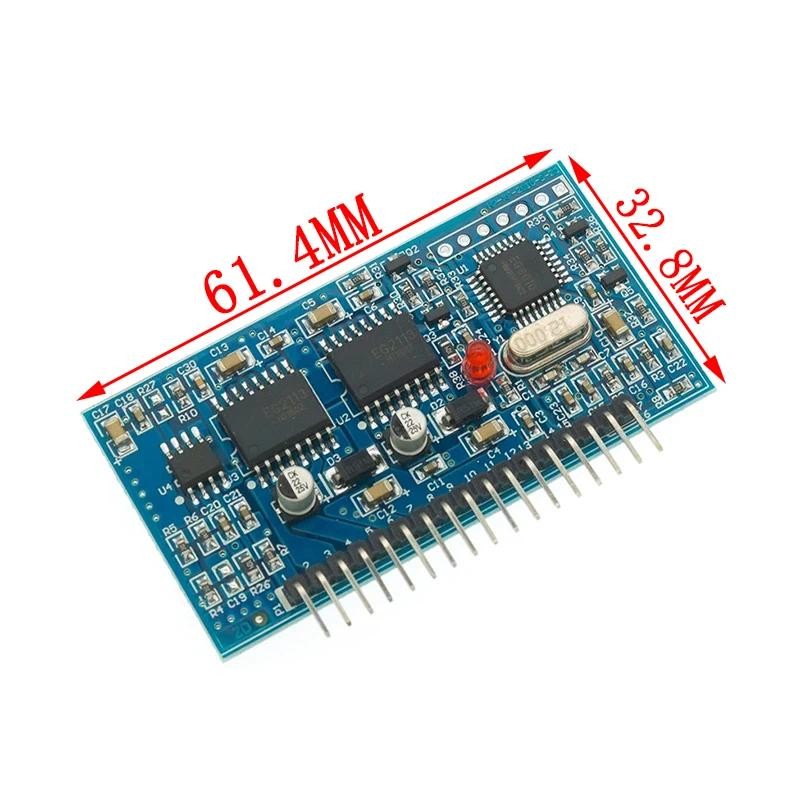

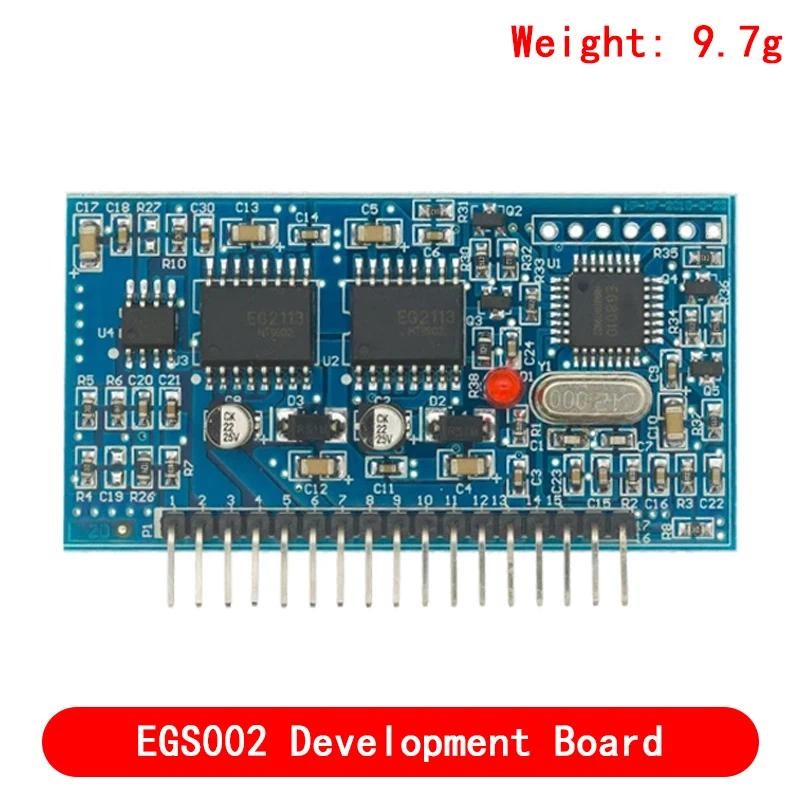

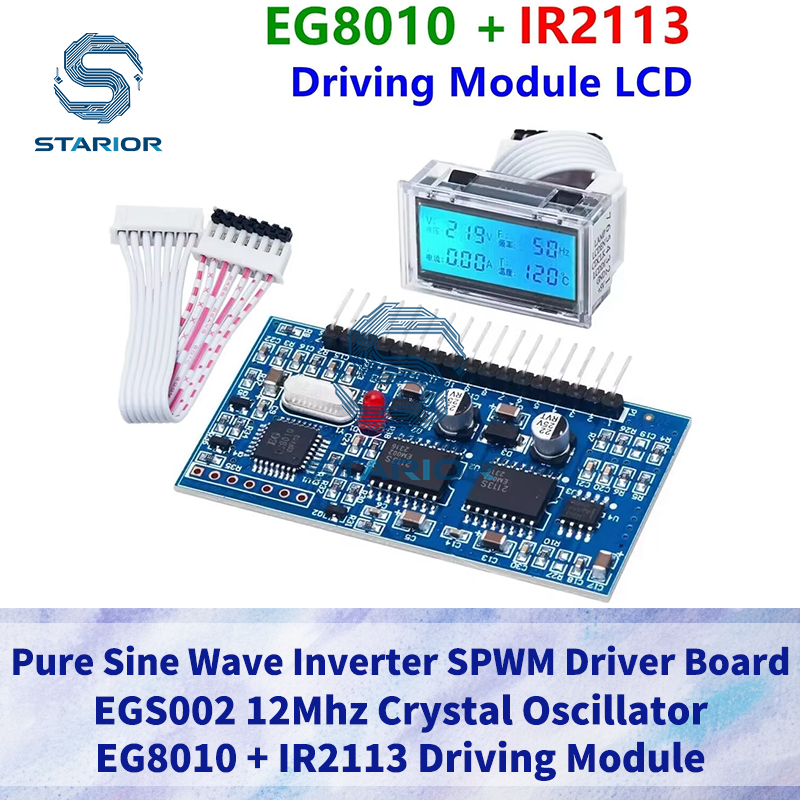

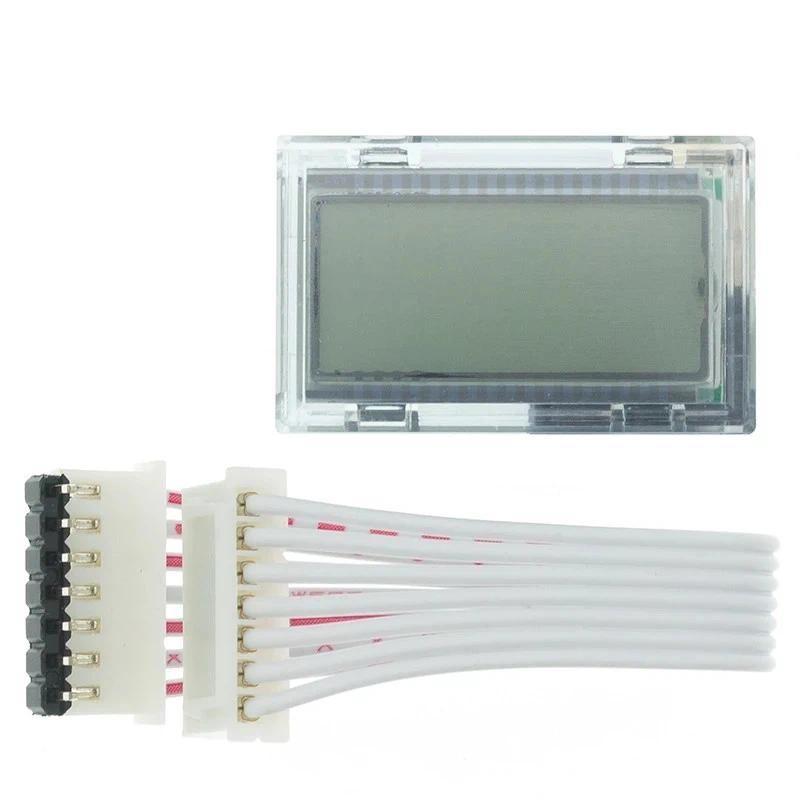

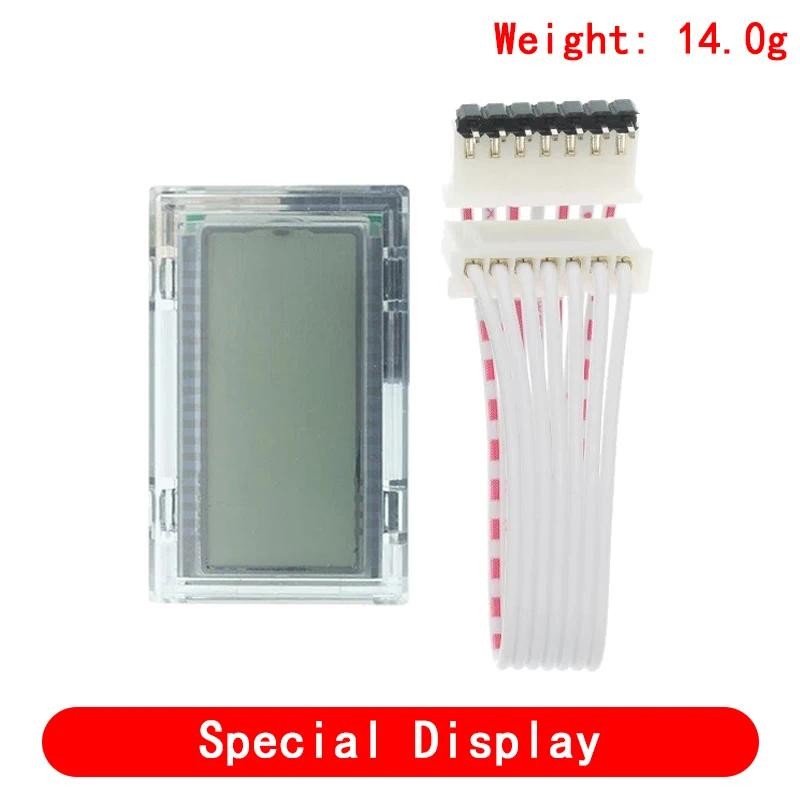

5V DC-AC Pure Sine Wave อินเวอร์เตอร์ SPWM Driver Board EGS002 12Mhz คริสตัล Oscilator EG8010 2113 โมดูล LCD

ชิปอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ EG8010 1. รายละเอียดสินค้า ชิปเครื่องกำเนิดคลื่นอินเวอร์เตอร์คลื่นไซน์บริสุทธิ์ที่ทำงานได้อย่างสมบูรณ์และเป็นดิจิตอลที่มีการควบคุมโซนตายซึ่งใช้กับสถาปัตยกรรมการแปลงพลังงานสองขั้นตอน DC-DC-AC หรือหม้อแปลงความถี่ไฟฟ้าความถี่เดียว DC-AC ออสซิลเลเตอร์คริสตัล 12MHz ภายนอกสามารถรับรู้ชิปอินเวอร์เตอร์ 50Hz หรือ 60Hz ที่บริสุทธิ์ด้วยความแม่นยำสูงความผิดเพี้ยนต่ำและฮาร์มอนิก ชิปใช้เทคโนโลยี CMOS และรวมฟังก์ชันเช่นเครื่องกำเนิดไฟฟ้าไซน์ SPWM วงจรควบคุมเวลาตายตัวคูณปัจจัยแอมพลิจูดวงจรสตาร์ทแบบนุ่มนวลวงจรป้องกันอินเทอร์เฟซการสื่อสารอนุกรม RS232 และโมดูลไดรเวอร์ LCD แบบอนุกรม 12832   2. คุณสมบัติของสินค้า แหล่งจ่ายไฟเดียว * 5V * การตั้งค่าพินความถี่คลื่นไซน์บริสุทธิ์ 4 ชนิด: คลื่นไซน์บริสุทธิ์ 50Hz ความถี่คงที่คลื่นไซน์บริสุทธิ์ 60Hz ความถี่คงที่ 0-100Hz ความถี่คลื่นไซน์บริสุทธิ์ปรับได้ 0-400Hz ความถี่คลื่นไซน์บริสุทธิ์ปรับได้ * * การมอดูเลตแบบ Unipolar และสองขั้ว * การควบคุมโซนตายด้วยตนเอง * * การควบคุมโซนตายด้วยตัวเองการตั้งค่าพิน 4 ชนิดของเวลาโซนตาย: เวลาโซนตาย 300nS เวลาโซนตาย 500nS เวลาโซนตาย 1.0uS เวลาโซนตาย 1.5uS เวลาโซนตาย 1.5uS * * * ออสซิลเลเตอร์คริสตัล 12MHz ภายนอก ความถี่ผู้ให้บริการ PWM 23.4KHz * PWM * * การประมวลผลแรงดันไฟฟ้ากระแสและอุณหภูมิแบบเรียลไทม์ * * แรงดันไฟฟ้าเกินแรงดันไฟฟ้าต่ำกระแสเกินฟังก์ชั่นป้องกันความร้อนสูงเกินไป * เวลาตอบสนองของการตั้งค่าพินโหมดเริ่มต้นแบบนุ่มนวลคือ 1S * เวลาตอบสนองของการตั้งค่าพินโหมดเริ่มต้นแบบนุ่มนวลคือ 1S * การสื่อสารแบบอนุกรมเพื่อตั้งค่าแรงดันขาออกความถี่และพารามิเตอร์อื่น ๆ พอร์ตอนุกรมภายนอก 128 * 32 LCD แสดงแรงดันไฟฟ้าความถี่อุณหภูมิกระแสและข้อมูลอื่น ๆ ของอินเวอร์เตอร์   3. พื้นที่ใช้งานแอปพลิเคชัน * * อินเวอร์เตอร์คลื่นไซน์บริสุทธิ์เฟสเดียว * * * อินเวอร์เตอร์ไฟฟ้ากระแสสลับ * * อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ * * อินเวอร์เตอร์ไฟฟ้าลม * * * แหล่งจ่ายไฟที่ไม่หยุดชะงักระบบ UPS * ระบบเครื่องกำเนิดไฟฟ้าดิจิตอล * ระบบเครื่องกำเนิดไฟฟ้าดิจิตอล * หากแหล่งจ่ายไฟ * * ตัวควบคุมความเร็วมอเตอร์เฟสเดียว * * อินเวอร์เตอร์เฟสเดียว * หรี่คลื่นไซน์ * ตัวควบคุมคลื่นไซน์ * * ตัวควบคุมคลื่นไซน์ * เครื่องกำเนิดคลื่นไซน์
