1 เฟส 3 เฟส 220V 380V 0.4 - 7.5KW VFD มอเตอร ์ ตัวควบคุมความเร ็ วความถี ่ อินเวอร ์ เตอร ์ ไดรฟ ์AC

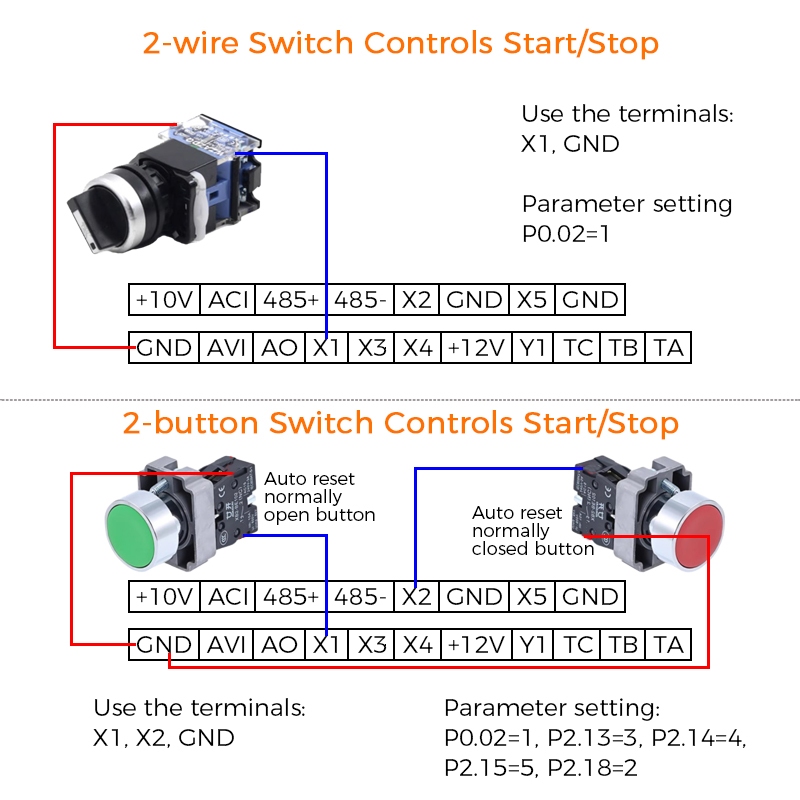

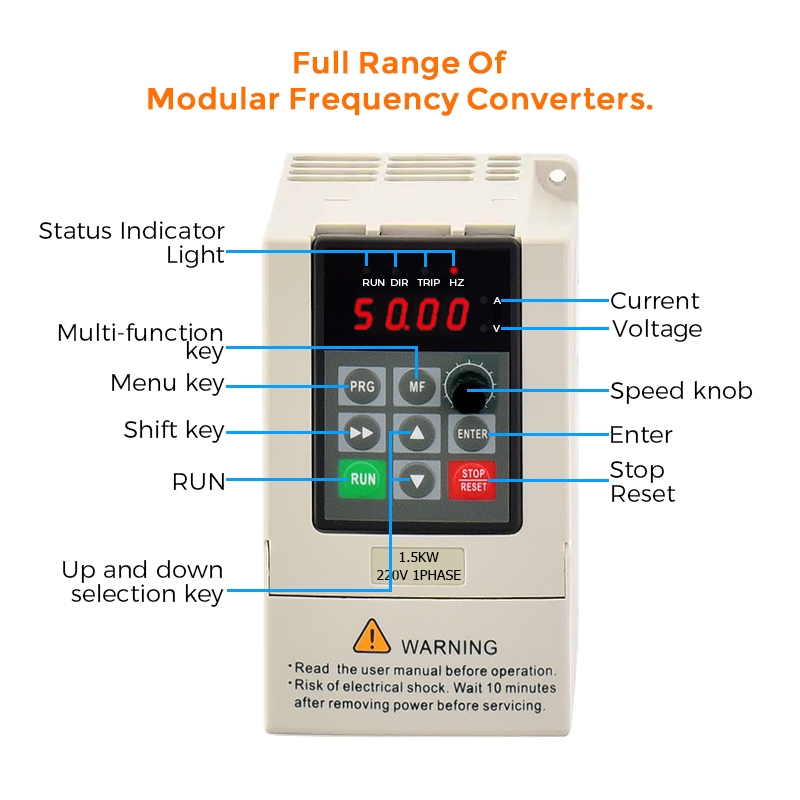

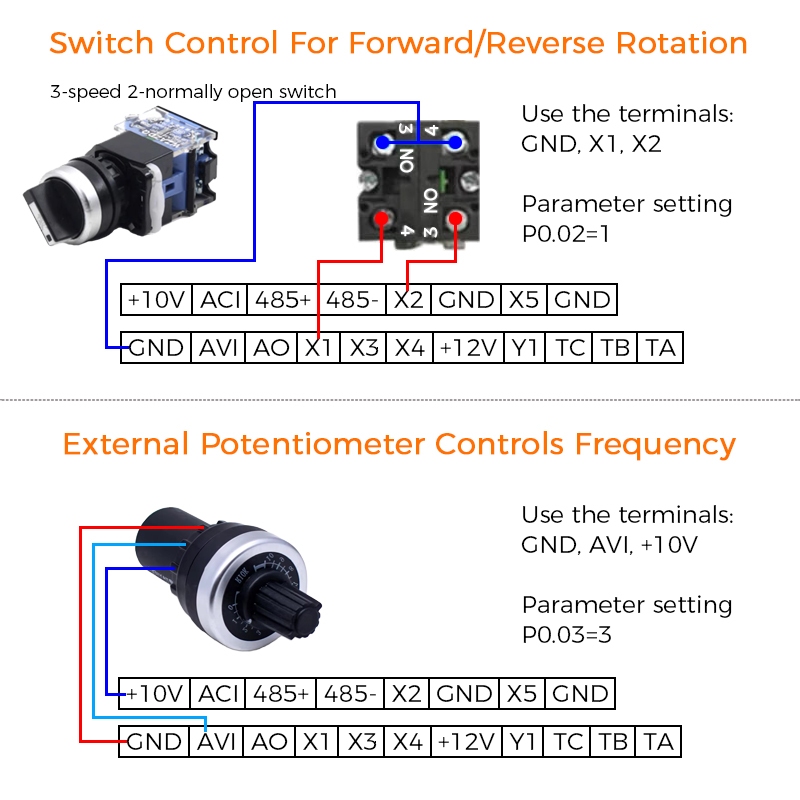

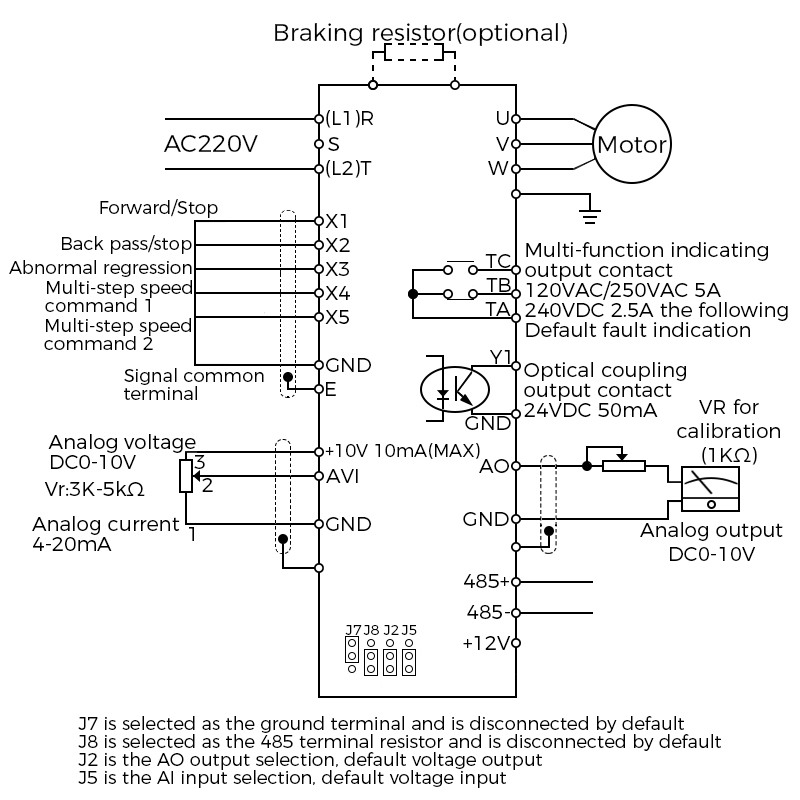

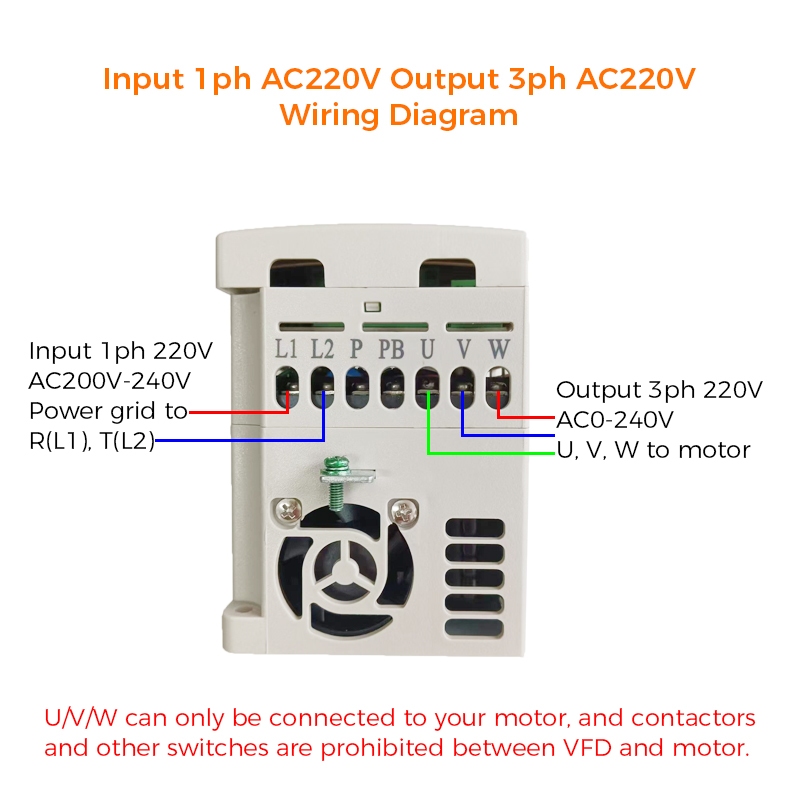

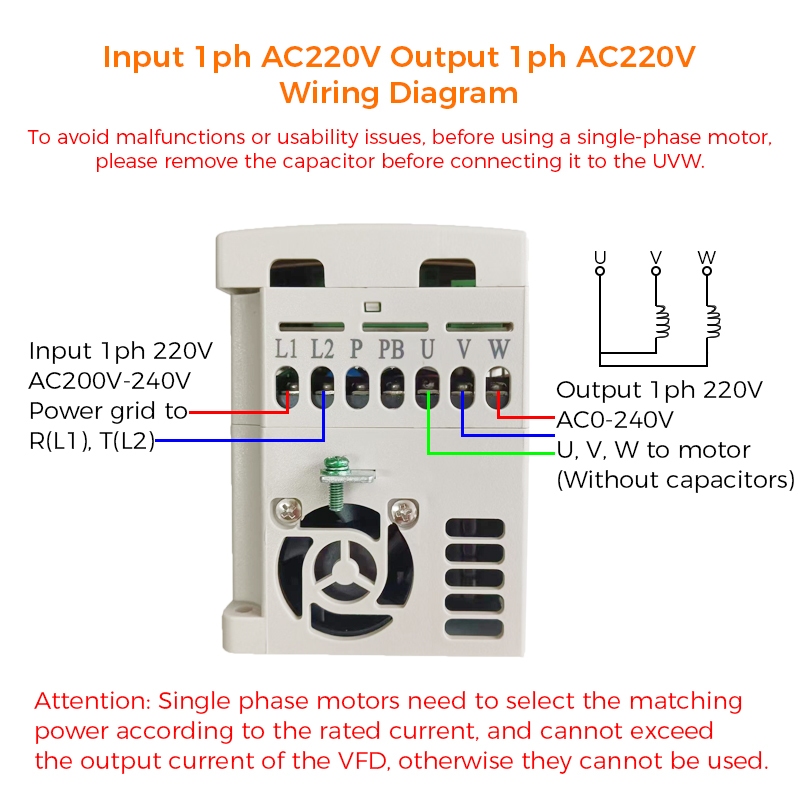

ดัชนีเทคนิคและข้อมูลจำเพาะทางเทคนิค วิธีการเดินสายไฟ: วงจร 1.รุ่นสามเฟส 220V / 380V เชื่อมต่อกับขั้ว R, S, T: รุ่น 220V / T สามเฟสเชื่อมต่อกับขั้ว R, S, T ในขณะที่รุ่น 220V เฟสเดียวเชื่อมต่อกับขั้ว L และ N ควรใช้สวิตช์อากาศเป็นอุปกรณ์ป้องกันกระแสเกินก่อนแหล่งจ่ายไฟ VFD หากมี LCDI และคุณกลัวว่าจะพังโปรดเลือก LCDI ที่มีความไวสูงกว่า 200mA ขึ้นไปและเวลาตอบสนองมากกว่า 100ms 2.. ที่, V, W: เอาต์พุต VFD, เชื่อมต่อกับมอเตอร์. เรียกใช้คำสั่ง: โหมดคำสั่งการทำงาน VFD ตั้งค่าผ่านพารามิเตอร์ F0.02: มีสองประเภท: การควบคุมแผงเริ่มหยุดและการควบคุมขั้วเริ่มหยุด: 1. แผงควบคุมเริ่มต้นที่แผงควบคุม (ชุดโรงงานเพื่อแผงเริ่มหยุด F0.02 = 0) เพื่อควบคุมการเริ่มต้นและหยุดของ VFD โดยใช้แผงกดปุ่มสีเขียวบนแผงเพื่อเริ่มต้นและปุ่มสีแดงเพื่อหยุด. VFD เริ่มต้นด้วยการหมุนไปข้างหน้าและต้องตั้งค่าการหมุนไปข้างหน้าและย้อนกลับผ่านขั้วอินพุต X1-X5 (การหมุนย้อนกลับตั้งค่าเป็น 4) 2.จุดเริ่มต้นของขั้ว: (โรงงานตั้งค่าเป็นขั้วเริ่ม F0.02 = 1) โหมดควบคุม: การควบคุม V / F, เวกเตอร์แบบเปิดลูป ฟังก์ชั่นป้องกัน: กระแสเกิน, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, รีเลย์ความร้อนไฟฟ้า, ความร้อนสูงเกินไป, ไฟฟ้าลัดวงจร, ระยะเริ่มต้นของอินพุตและเอาต์พุต, ความผิดปกติของการปรับพารามิเตอร์มอเตอร์, ความผิดปกติของหน่วยความจำภายในเป็นต้น สำหรับฟังก์ชั่นเพิ่มเติมกรุณาสอบถามคู่มือผู้ใช้ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ข้อควรระวังด้านความปลอดภัย 1.ตรวจสอบให้แน่ใจว่ากำลังไฟฟ้าเข้าอยู่ในสถานะปิดเครื่องก่อนเดินสายไฟ 2.บุคลากรวิศวกรรมไฟฟ้ามืออาชีพดำเนินการเดินสายไฟ 3.ตรวจสอบให้แน่ใจว่าขั้วดินได้รับการต่อสายดินอย่างมีประสิทธิภาพ 4.หลังจากการเดินสายวงจรหยุดฉุกเฉินเสร็จสิ้นโปรดตรวจสอบว่าการดำเนินการมีประสิทธิภาพหรือไม่ 5.อย่าเชื่อมต่อสายออกของ VFD กับปลอก, และอย่าลัดวงจรสายออก. 6.โปรดยืนยันว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟวงจร AC สอดคล้องกับแรงดันไฟฟ้าของ VFD หรือไม่ 7.อย่าใช้แรงดันไฟฟ้าทนต่อการทดสอบ VFDs ข้อห้ามของการปรับเปลี่ยน VFD โดยไม่ได้รับอนุญาต. 8.อย่าเชื่อมต่อคอนแทคกับวงจรเอาต์พุต. 9.ก่อนเปิดเครื่องอย่าลืมติดตั้งฝาครอบป้องกัน เมื่อถอดฝาครอบป้องกันออกอย่าลืมถอดสายไฟออก 10.อย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้วขณะเปิดเครื่อง 11.ตัดแหล่งจ่ายไฟของวงจรหลักก่อนการตรวจสอบและบำรุงรักษาสามารถทำได้ 12.เมื่อทำงานขั้ว VFD มีแรงดันไฟฟ้าสูงโปรดอย่าสัมผัสพวกเขา 13.ไม่ควรวาง VFD รีเซ็ตและฟังก์ชั่นรีเซ็ตและรีเซ็ตใหม่ใกล้กับอุปกรณ์เครื่องกลเนื่องจากอาจรีสตาร์ททันทีเมื่อสัญญาณเตือนหยุดทำงาน 14.หลังจากยืนยันว่าสัญญาณปฏิบัติการถูกตัดออกสามารถรีเซ็ตการเตือนได้ การรีเซ็ตสัญญาณเตือนภัยอาจเกิดขึ้นในระหว่างการดำเนินการสัญญาณและอาจเริ่มทำงานของสัญญาณทันที 15.VFD ไม่สามารถใช้เป็นแหล่งพลังงานเพียงอย่างเดียวให้พลังงานแก่อุปกรณ์อื่น ๆ
