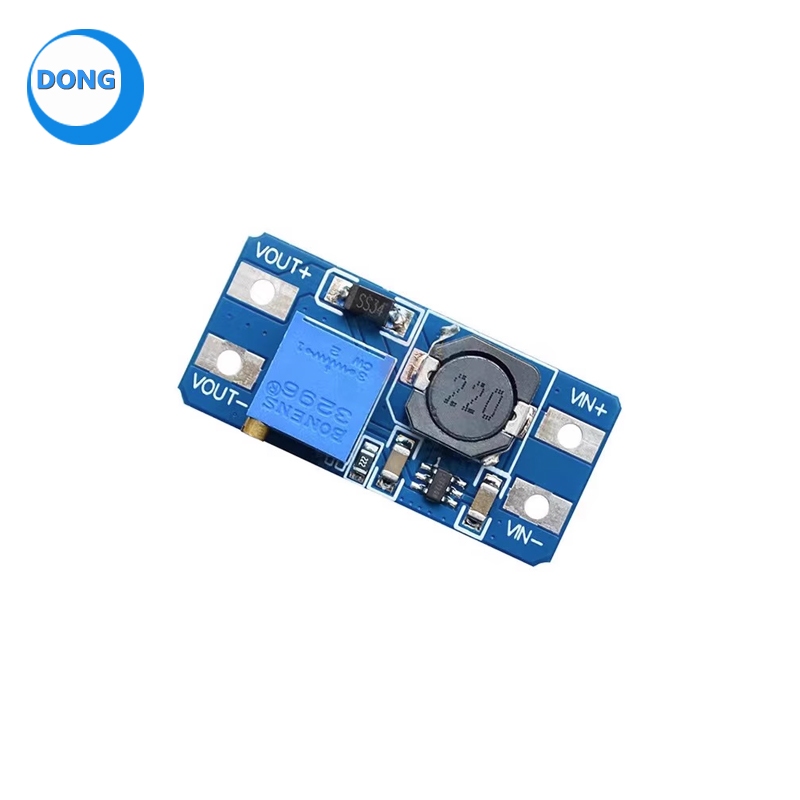

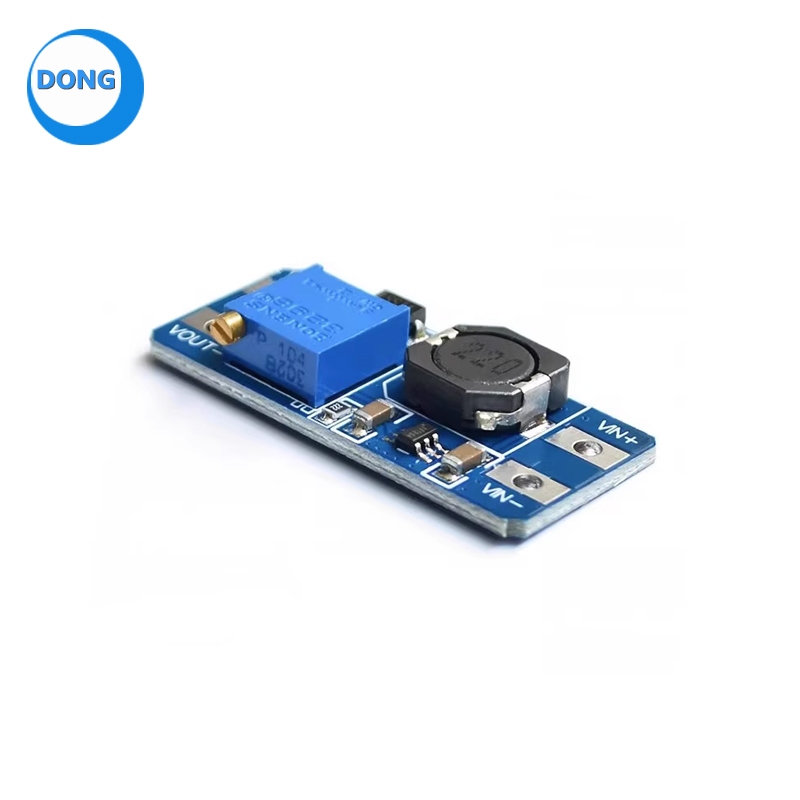

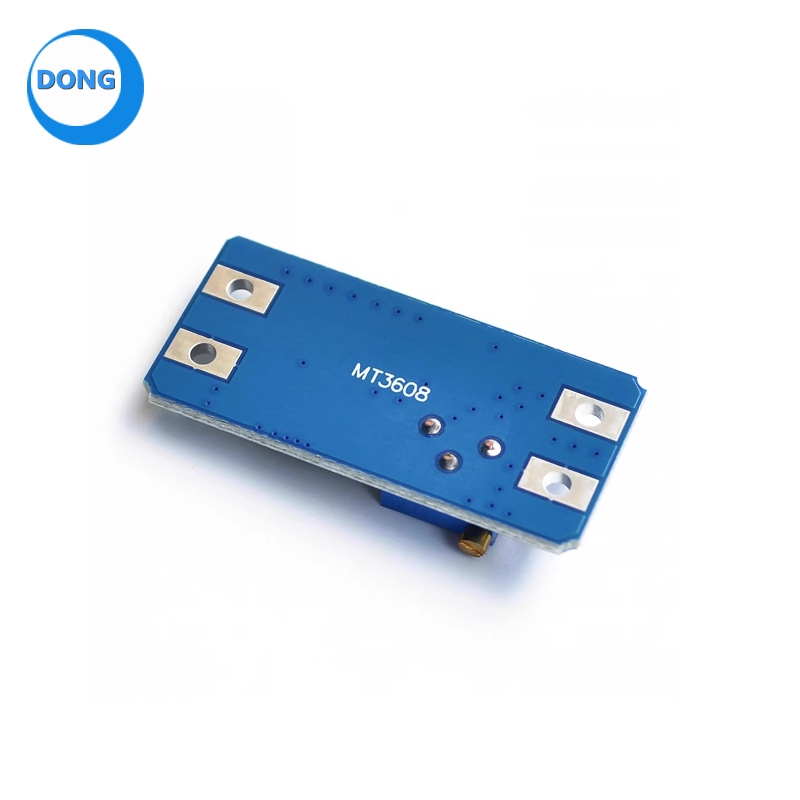

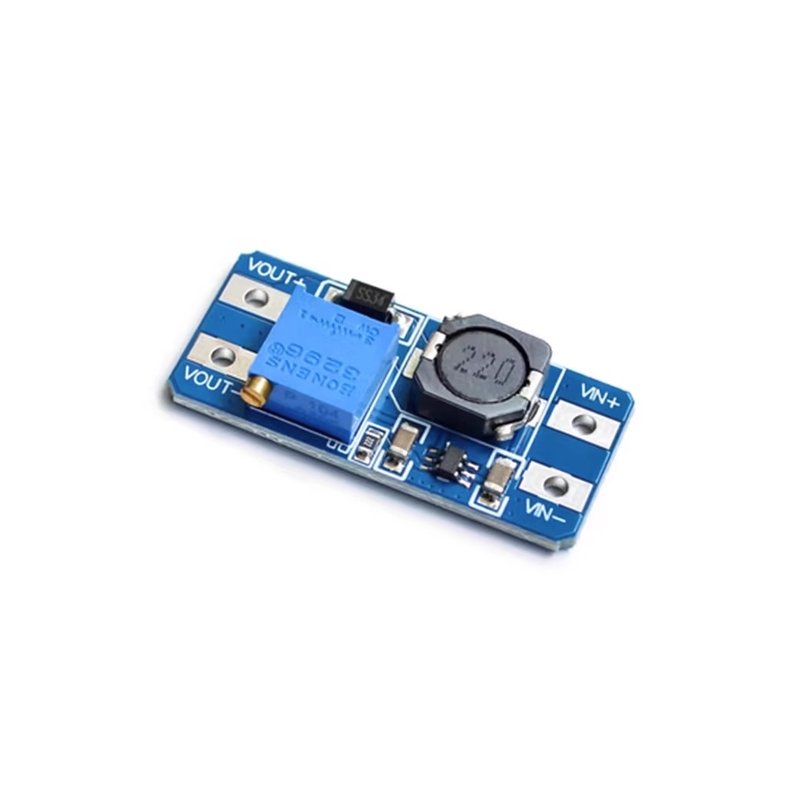

Mt3608 2A Max DC-DC Step Up Booster Power Module

Mt3608 2A Max DC-DC step up Power module Booster Power module เป็นโมดูลราคาประหยัดที่สามารถเพิ่มแรงดันไฟฟ้าอินพุต 2 ถึง 24V ได้ถึงเอาต์พุต 5 ถึง 28V ที่สูงสุด 2A ตัวเพิ่ม DC-DC จะเพิ่มแรงดันไฟฟ้าขาเข้าให้เป็นแรงดันไฟฟ้าที่สูงขึ้นในขณะเดียวกันก็เหยียบกระแสไฟฟ้าที่ใช้ได้ลงเนื่องจากโมดูลไม่สามารถรับกำลังไฟฟ้าได้มากกว่าอินพุต ตัวแปลงบูสต์นี้สามารถปรับและสามารถส่งออกแรงดันไฟฟ้าได้ในช่วง 5.0 ถึง 28V ที่กระแสไฟฟ้าต่อเนื่องสูงสุด 1.5A ขึ้นอยู่กับการตั้งค่าแรงดันไฟฟ้าอินพุต / เอาต์พุตที่มี 1A พร้อมการตั้งค่าส่วนใหญ่ เนื่องจากเป็นตัวแปลงที่เพิ่มแรงดันอินพุตจึงต้องต่ำกว่าแรงดันขาออก อุปกรณ์นี้สามารถใช้ตัวเก็บประจุเซรามิก ESR จำนวนมากได้ต่ำกว่าฝาปิดที่ใช้ไฟฟ้าซึ่งหลีกเลี่ยงความกังวลเกี่ยวกับริ้วรอยในระยะยาวและมีส่วนช่วยในการบรรจุหีบห่อขนาดกะทัดรัด Ic แปลง MT3608 มีคุณสมบัติเกินปัจจุบันและการ จำกัด ความร้อนในตัวเพื่อปิดอุปกรณ์อย่างปลอดภัยหากขับเคลื่อนยากเกินไป การปรับแรงดันไฟฟ้า: การปรับแรงดันไฟฟ้า โมดูลนี้มีโพเทนชิออมิเตอร์แบบเลี้ยวเดียวสำหรับการปรับแรงดันขาออก การหมุนหม้อ CW จะลดแรงดันขาออกในขณะที่หมุน CCW จะเพิ่มแรงดันขาออก ขีด จำกัด บนของช่วงการปรับจะขึ้นอยู่กับแรงดันไฟฟ้าขาเข้าและโหลด เช่นมีอินพุต 9V ที่ 1A ขีด จำกัด แรงดันไฟฟ้าด้านบนจะอยู่ที่ประมาณ 20V การเชื่อมต่อโมดูลโมดูล: บอร์ดขนาดกะทัดรัดนี้มีแผ่นบัดกรี 4 แผ่นเพื่อการเชื่อมต่อ Vin + = แรงดันไฟฟ้าอินพุต Vin- = พื้นดิน Vout + = แรงดันขาออก Vout- = พื้นดิน เชื่อมต่อกับ VIN- บนโมดูล หมายเหตุ: แรงดันไฟฟ้าอินพุตไม่ควรเกินแรงดันไฟฟ้าอินพุตสูงสุด กระแสไฟขาออกสูงสุดไม่เกิน 2A สำหรับอินพุตและเอาต์พุต โปรดสังเกตว่าแรงดันขาออกควรสูงกว่าแรงดันไฟฟ้าอินพุต คุณสมบัติ: มีประสิทธิภาพสูงถึง 93% สามารถจัดหากระแสไฟฟ้าได้ดี โมดูลตัวแปลงราคาไม่แพง เป็นโมดูลตัวแปลงราคาไม่แพง ง่ายต่อการปรับเพื่อให้ได้แรงดันไฟฟ้าที่คุณต้องการ ข้อมูลจำเพาะ: แรงดันไฟฟ้าขาเข้า (V): 2-24 แรงดันขาออก (V): 5-28 กระแสไฟขาออก (A): 2 อุณหภูมิในการทำงาน (C): -40 ถึง +90 ประสิทธิภาพ: 93%
