งานแท้ ร้านในไทย 5V 12V 1-Ch Relay Module L/H Trigger 250VAC with LED:บอร์ดรีเลย์ 1 ช่อง ใช้ไฟ 5โวล 10A

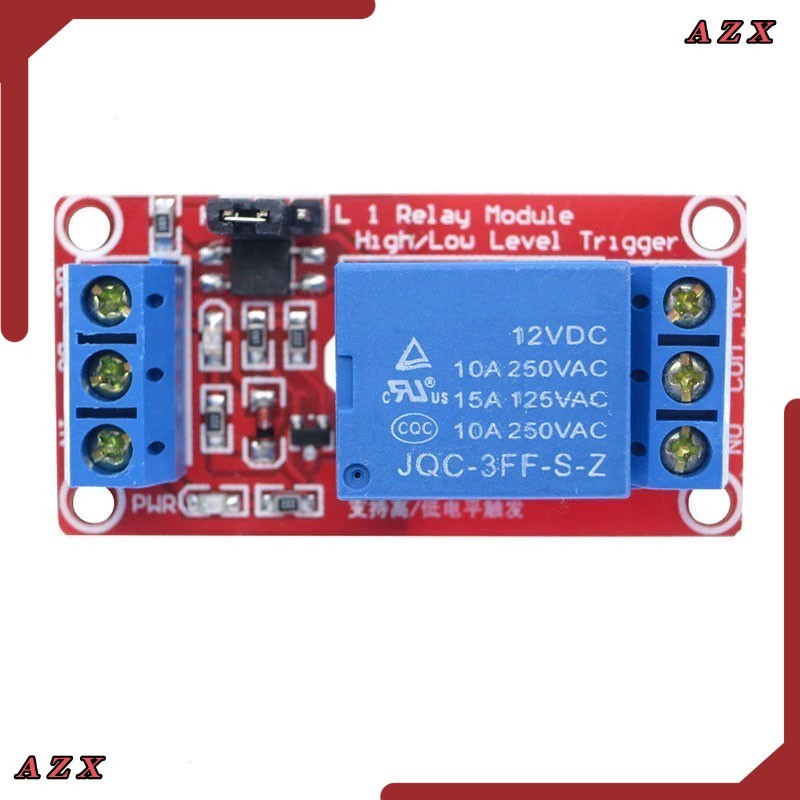

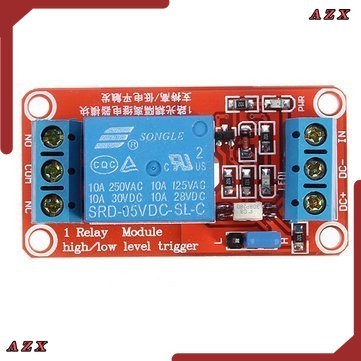

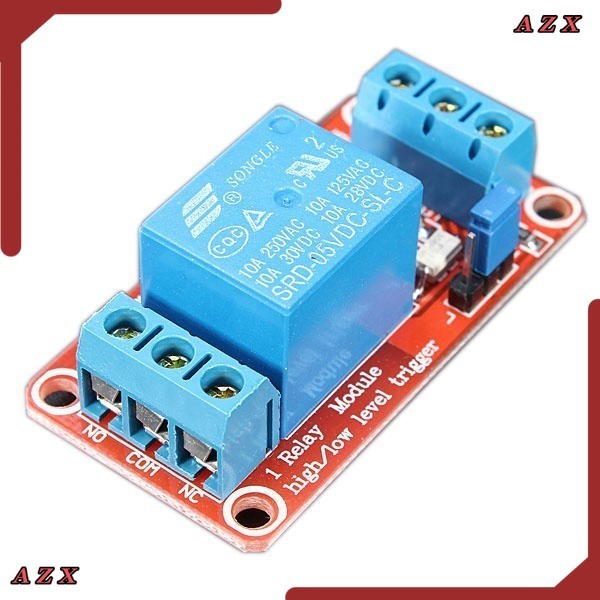

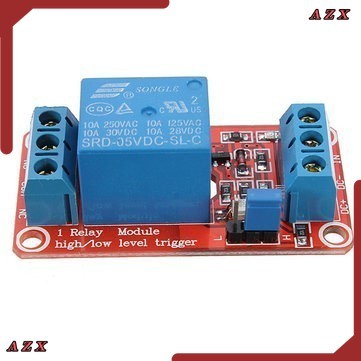

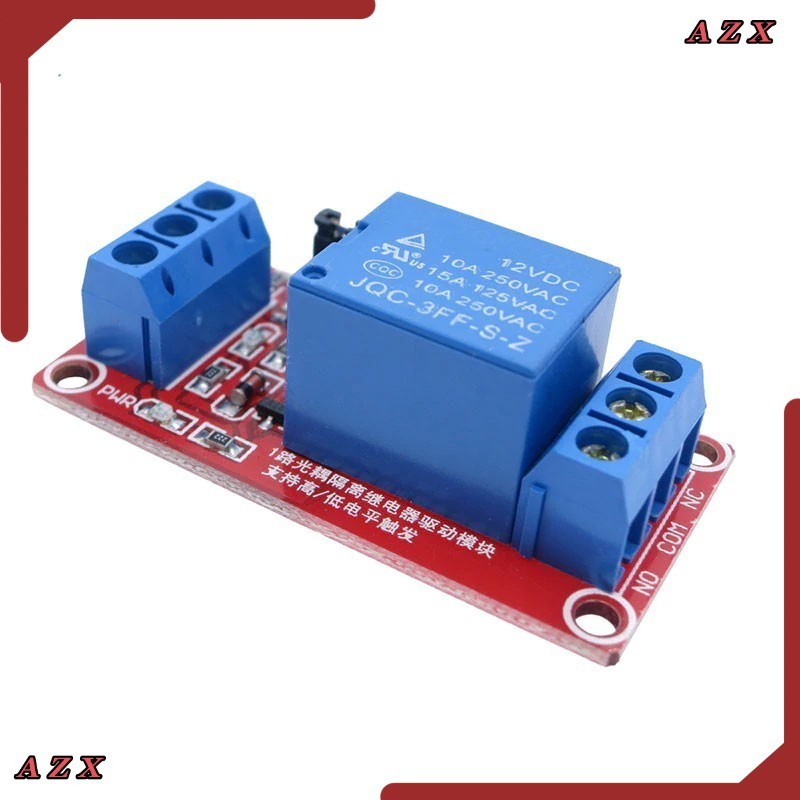

5V 12V 1-Ch Relay Module L/H Trigger 10A 250VAC with LED:บอร์ดรีเลย์ 1 ช่อง ใช้ไฟ 5โวลต์ 12โวลต์ ตัดต่ออุปกรณ์ 10A 250 โวลต์ AC พร้อมไฟบอกสถานะ โมดูล ５V۫ ทำงานที่ไฟเลี้ยง 5V - วิธีการต่อแหล่งจ่ายไฟ: DC+ ต่อไฟบวก 5V, DC- ต่อกราวน์หรือ 0V - จ่ายสัญญาณไฟเพื่อ ตัด-ต่อ รีเลย์ใช้ไฟ 0V-5V ต่อที่ขั้ว IN - ที่จัมเปอร์ สามารถเลือกสัญญาณไฟทริกเกอร์ได้ (L<->H) : : ถ้าจัมเปอร์อยู่ที่ฝั่ง H: หมายความว่า จ่ายสัญญาณไฟ 5V เพื่อต่อรีเลย์ : ถ้าจัมเปอร์อยู่ที่ฝั่ง L: หมายความว่า จ่ายสัญญาณไฟ 0V (หรือต่อกราวน์) เพื่อต่อรีเลย์ โมดูล １２V۫ ทำงานที่ไฟเลี้ยง 12V - วิธีการต่อแหล่งจ่ายไฟ: DC+ ต่อไฟบวก 12V, DC- ต่อกราวน์หรือ 0V - จ่ายสัญญาณไฟเพื่อ ตัด-ต่อ รีเลย์ใช้ไฟ 0V-12V ต่อที่ขั้ว IN - ที่จัมเปอร์ สามารถเลือกสัญญาณไฟทริกเกอร์ได้ (L<->H) : : ถ้าจัมเปอร์อยู่ที่ฝั่ง H: หมายความว่า จ่ายสัญญาณไฟ 12V เพื่อต่อรีเลย์ : ถ้าจัมเปอร์อยู่ที่ฝั่ง L: หมายความว่า จ่ายสัญญาณไฟ 0V (หรือต่อกราวน์) เพื่อต่อรีเลย์ สถานะแหล่งจ่ายไฟ LED สีเขียว: ไฟติด = มีไฟเข้าบอร์ด, ไฟดับ = ไม่มีไฟเข้าบอร์ด สถานะของรีเลย์ LED สีแดง: ไฟติด = รีเลย์ต่อ (NO-COM ต่อถึงกัน), ไฟดับ = รีเลย์ไม่ต่อ (NC-COM ต่อถึงกัน) : - ขนาดบอร์ด (กxยxส) : 26 x 50 x 18.5 มม. : - รูยึดบอร์ด 4 รู ขนาดเส้นผ่าศูนย์กลาง 3 มม. Power indicator - Green Relay Status - Red Maximum load: AC 250V/10A, DC 30V/10A Trigger current: 5mA Working voltage: 5V / 12V Module size: 50 x 26 x 18.5mm (L x W x H) Four mounting bolts holes, diameter 3.1mm Module interface: DC+: positive power supply (VCC) DC-: negative power supply (GND) IN: can be high or low level control relay Relay outputs: NO: normally open relay interface COM: Common Interface Relays NC: normally closed relay interface High and low level trigger options: It is low level trigger when jumper connect to LOW pin It is high level trigger when jumper connect to HIGH pin ทางร้านมีราคาส่ง หากใช้จำนวนเยอะ สินค้าจากโรงงานของใหม่มือหนึ่ง ร้านออกบิลได้ลูกค้าทักเชทได้ตลอดค่ะ สินค้าทางร้านมีสต็อกในไทยพร้อมจัดส่งทุกวัน
