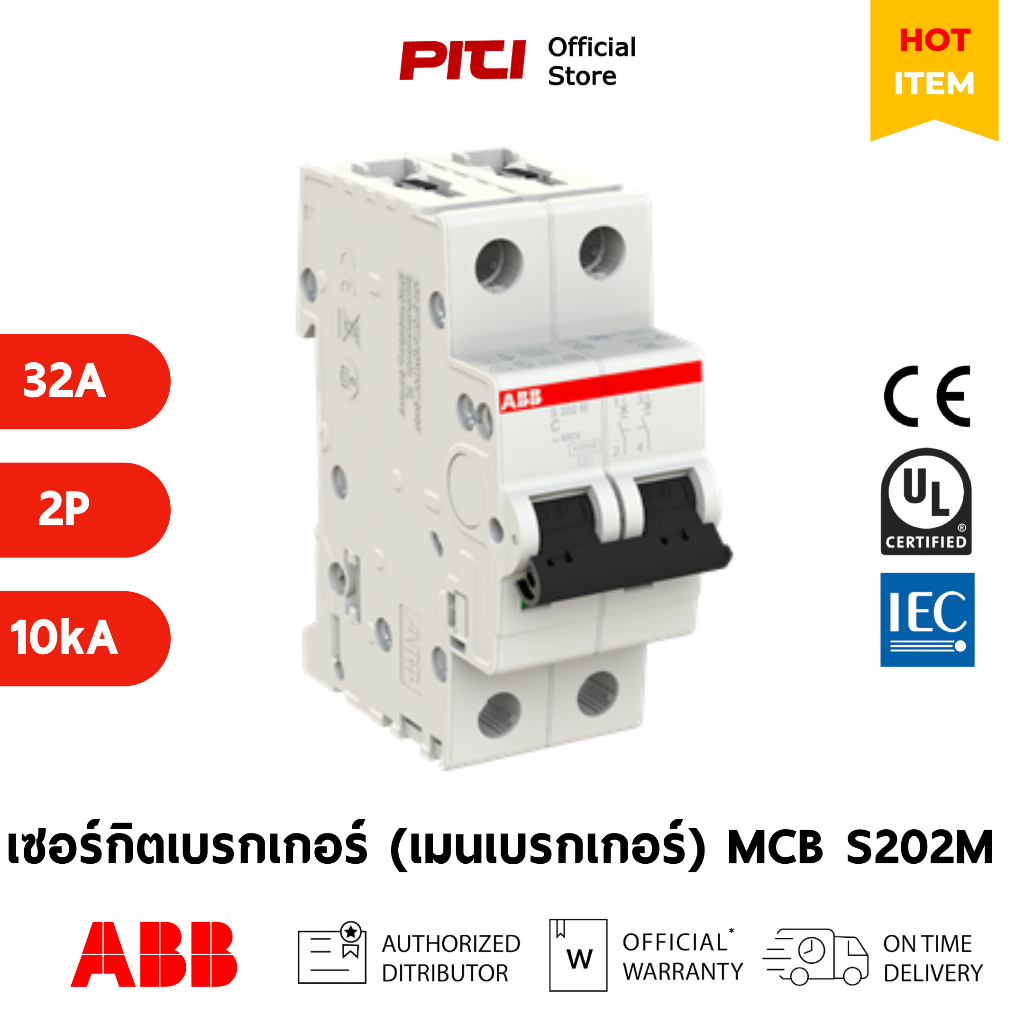

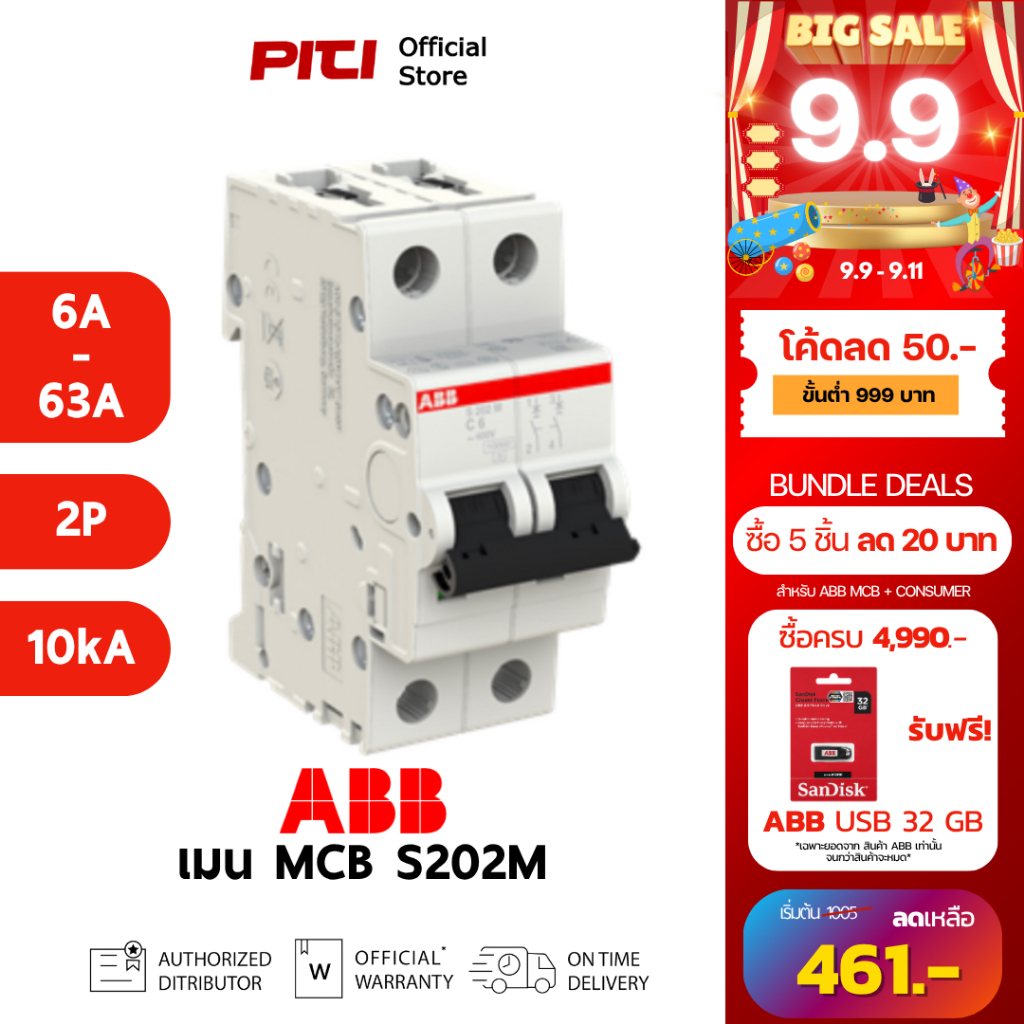

ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M-C32 32A 2P 10kA Miniature Circuit Breaker # 2CDS272001R0324

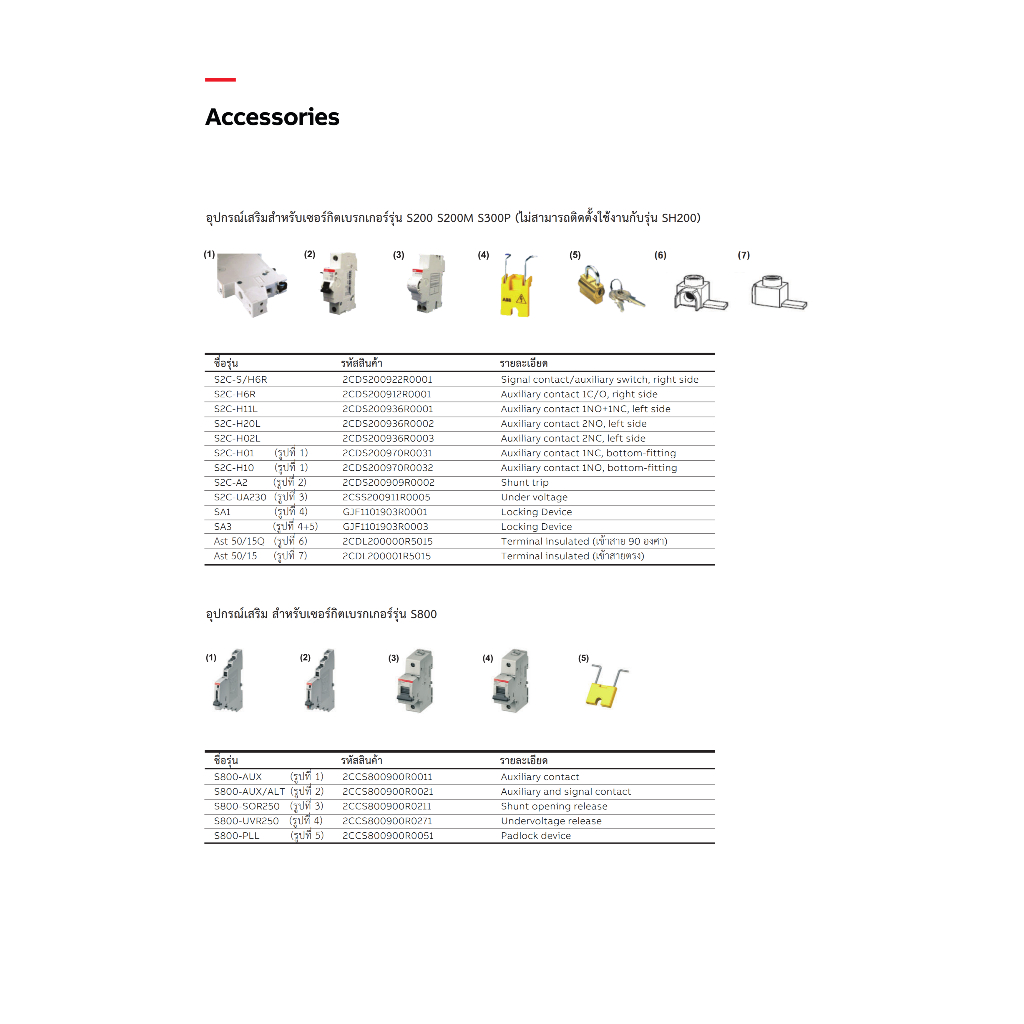

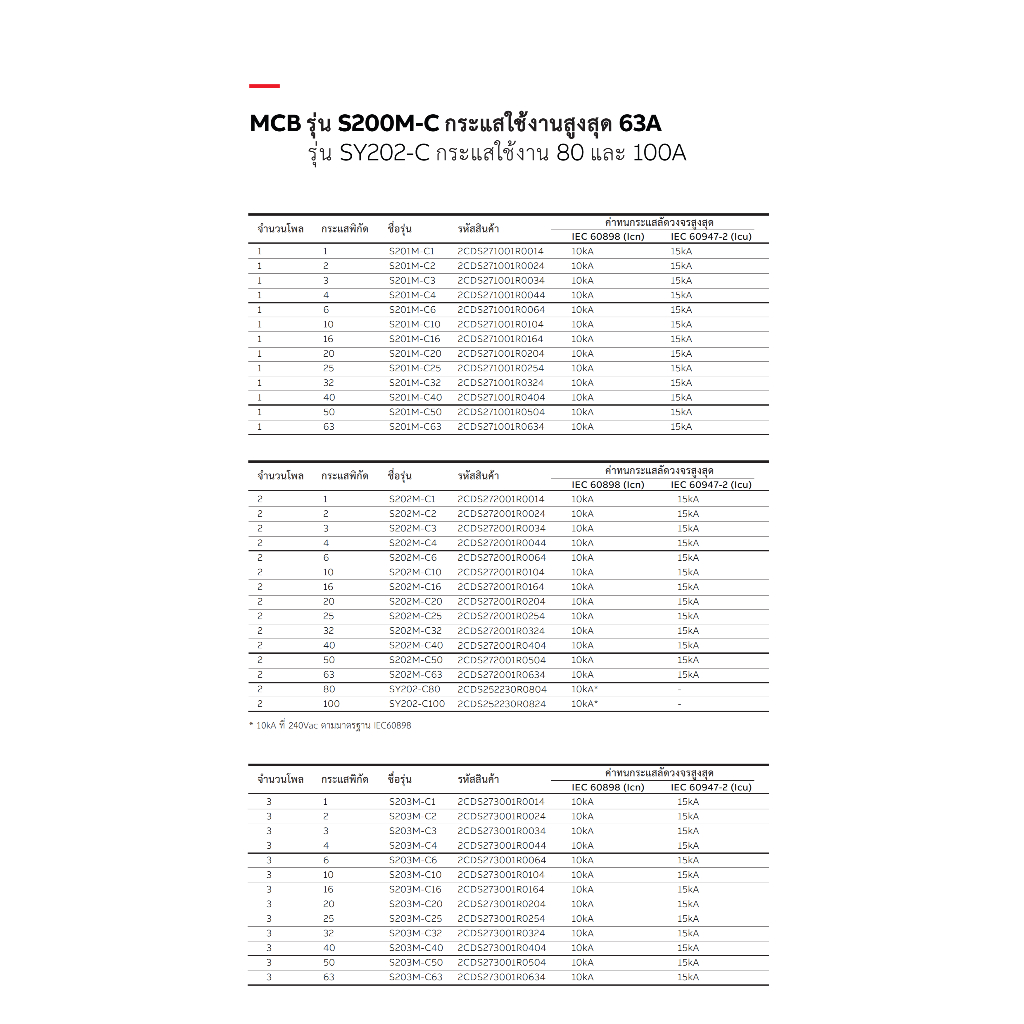

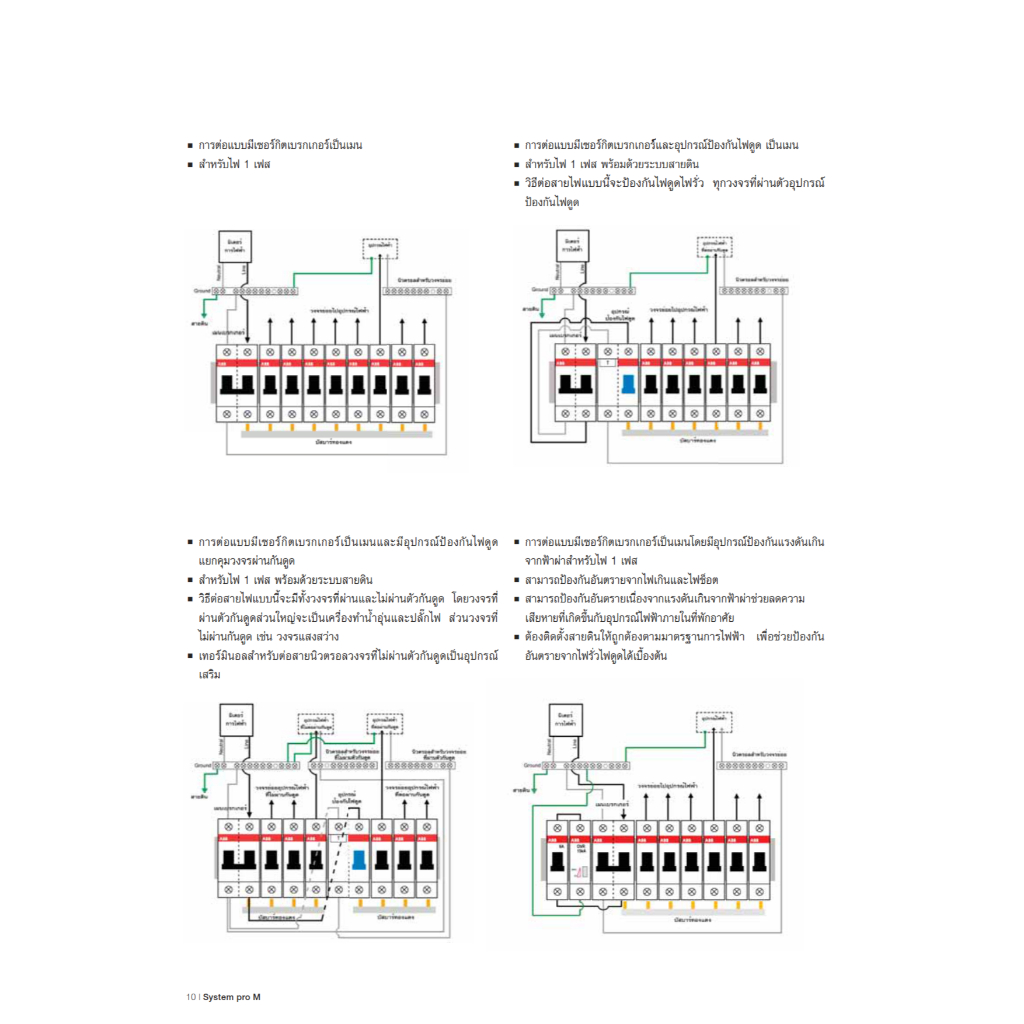

ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M-C32 32A 2P 10kA Miniature Circuit Breaker # 2CDS272001R0324 ABB เมนเซอร์กิตเบรกเกอร์ MCB S202M-C32 2P 10kA Miniature Circuit Breaker แบบ 2 โพล ที่ตัดได้ทั้ง L และ N เหมาะใช้เป็นเมนเบรกเกอร์ในตู้คอนซูมเมอร์ยูนิตหรือตู้คอนโทรลของ บ้าน สำนักงาน และโรงงาน หลักการทำงานใช้สำหรับตัดวงจรเมื่อมีกระแสเกิน (Overload) และไฟฟ้าลัดวงจร (Short Circuit) สามารถตัดกระแสลัดวงจร 10kA และใช้งานที่แรงดันสูง ถึง 440V ติดตั้งบน DIN-rail ถ้าต้องการป้องกันไฟดูด แนะนำติดตั้ง RCCB หรือ RCBO หน้าตัว MCB อีกชั้น การทำงาน (Operating / Protection Principles) 1. กลไกความร้อน (Thermal tripping) ✅ ใช้สำหรับตัดวงจรเมื่อมีกระแสเกิน (Overload) — คือเมื่อโหลดใช้งานมากกว่าค่าที่ตั้งไว้ (แอมป์ A) เป็นเวลาที่มากพอ โมดูลจะร้อน ทำให้ชิ้นส่วน bimetal ขยายตัว แล้วเบรกเกอร์จะตัดวงจรเพื่อป้องกันอุปกรณ์ไฟฟ้าไม่ให้เสียหายจากความร้อนสะสม 2. กลไกแม่เหล็ก (Magnetic / Electromechanical tripping) ✅ ใช้สำหรับกรณีไฟลัดวงจร (Short Circuit) — เมื่อมีกระแสไฟฟ้าสูงมากจากการลัดวงจร ชนิดที่อยู่นอกเหนือความจุที่กลไกความร้อนรับได้ทัน Magnetic trip จะทำงานทันทีเพื่อตัดวงจร ทันทีที่แรงดันหรือกระแสเกินขึ้นสูงมาก การรวมสองกลไกนี้ทำให้ MCB สามารถคุ้มครองทั้งในกรณี Overload และ Short-circuit ได้อย่างมีประสิทธิภาพ วิธีการใช้งาน (Installation & Operation) 1. ติดตั้งบนราง DIN ✅ MCB รุ่น S202M-C ออกแบบให้ติดตั้งบน DIN-rail ขนาด 35 มม. ในตู้คอนซูมเมอร์ยูนิตหรือตู้คอนโทรล ✅ ติดตั้งให้ด้านคันโยก (toggle) หันออกด้านหน้าเพื่อให้สังเกตและสับวงจรได้ง่าย ✅ ควรขันสกรูที่ขั้วต่อ (terminal) ด้วยแรงบิดที่ผู้ผลิตกำหนด (≈ 2.8 Nm) เพื่อให้แน่นและลดความร้อนที่จุดต่อ 2. เชื่อมต่อกับอุปกรณ์อื่นในระบบ ✅ เมื่อติดตั้งในตู้ Consumer Unit / MDB ✅ เมนด้านบนใช้ S202M 2P เป็น Main Isolator/MCB ✅ ด้านโหลดต่อไปยัง MCB ย่อยรุ่น S201/S202 ตามวงจรย่อย ✅ ถ้าต้องการป้องกันกระแสไฟรั่ว ให้ติดตั้ง RCCB / RCBO ด้านหลัง S202M ⚡ โครงสร้างวงจร Main MCB → RCCB → MCB S201M → โหลด (เช่น หลอดไฟ / ปลั๊ก / แอร์) 3. การใช้งานตัด-ต่อวงจร ✅ ใช้คันโยก (handle) เพื่อเปิด/ปิดวงจรได้ตามปกติ (ON/OFF) ✅ เมื่อเกิด Overload หรือ Short circuit อุปกรณ์จะ ทริปอัตโนมัติ → คันโยกจะเด้งลงกลาง/ล่าง ให้ตัดไฟและตรวจสอบสาเหตุก่อนสับกลับ 4. การเลือกใช้งานตามประเภทโหลด ✅ ประเภทโหลด โหลดทั่วไป / แสงสว่าง / ปลั๊ก → ลักษณะกระแส กระแสคงที่ ไม่มีสตาร์ตกระชาก → ตัวอย่างรุ่นที่เหมาะสม S202M-C10, C16, C20 ✅ ประเภทโหลด มอเตอร์ / ปั๊มน้ำ / พัดลม → ลักษณะกระแส กระแสสตาร์ตกระชากสูง 5–10 เท่าของ In → ตัวอย่างรุ่นที่เหมาะสม S202M-D25, D32, D40 ✅ ประเภทโหลด หม้อแปลง / คาปาซิเตอร์ / อุปกรณ์อุตสาหกรรม → ลักษณะกระแส กระแสกระชากสูงช่วงเริ่มต้น → ตัวอย่างรุ่นที่เหมาะสม S202M-D50, D63 ✅ ประเภทโหลด วงจรควบคุม / PLC / เครื่องมือวัด → ลักษณะกระแส กระแสต่ำ ต้องการทริปไว → ตัวอย่างรุ่นที่เหมาะสม S202M-B6, B10 5. การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer) ⚡ การต่อระบบในตู้ Consumer Unit (บ้าน/คอนโด) แบบระบบ 1 เฟส 2 สาย (L + N) แหล่งจ่ายไฟ (Main Supply) ↓ เมนเบรกเกอร์หลัก (S202M 2P) ↓ RCCB / RCBO (ป้องกันไฟรั่ว) ↓ MCB ย่อย (SH201/SH202) ↓ โหลด (ปลั๊ก, ไฟ, ปั๊ม, แอร์ ฯลฯ) ⚡ การต่อระบบในตู้ Distribution Board (DB / MDB) แบบระบบ 3 เฟส → 1 เฟสย่อย Main Breaker 3P (เช่น ABB Tmax XT1N) ↓ Busbar 3 เฟส (L1, L2, L3) ↓ แยกโหลดออกเป็นชุด 1 เฟส ผ่าน S202M 2P ↓ โหลดเฉพาะ เช่น ปั๊ม, พัดลม, ไฟ, เครื่องจักร ข้อควรระวัง / ข้อจำกัด ⚠️ ต้องมั่นใจว่าโหลด (รวมถึงเครื่องใช้ไฟฟ้า /อุปกรณ์) ที่ต่ออยู่ไม่เกินแอมป์ A ภายใต้เงื่อนไขการใช้งานปกติ ⚠️ ตรวจดูแรงดันไฟฟ้า (Voltage) ที่ใช้งาน ว่าไม่เกินค่าที่เบรกเกอร์รับได้ ⚠️ ตรวจสอบชนิดของโหลด ถ้าเป็นโหลดมอเตอร์ หรือลักษณะโหลด inductive ที่มีกระแสเริ่มต้นสูง อาจต้องเผื่อขนาดเบรกเกอร์ไว้สูงกว่าปรกติ เพื่อหลีกเลี่ยงการทริปโดยไม่จำเป็น ⚠️ การติดตั้งบนราง DIN (DIN-rail) ต้องยึดข้อกำหนดเรื่องการขันสกรู terminal ให้ได้แรงบิดที่เหมาะสมตามสเปก (Tightening torque) ขนาด (Dimensions) ✅ ความกว้าง (Width): 35 มม. ✅ ความสูง (Height): 88 มม. ✅ ความลึก/ความยาว (Depth/Length): 69 มม. ✅ น้ำหนัก (Weight) : 0.24-0.25 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB MCB S202M-C32 2P 10kA Miniature Circuit Breaker ✅ กระแสใช้งาน (Rated Current, In) : 32A ✅ ประเภท (Poles) : 2-Pole ✅ ความสามารถตัดวงจร (Rated Short-Circuit Capacity) : 10kA (230–400VAC) ✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC ✅ วิธีการติดตั้ง : บนราง DIN-rail 35 มม. ภายในตู้ Consumer Unit (CU) หรือ Distribution Board (DB) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ ตู้คอนซูมเมอร์ยูนิต / ตู้โหลดเซ็นเตอร์ รวมอุปกรณ์ ⚙️ RCCB ซีรีส์ F200 – กันดูดป้องกันกระแสไฟรั่ว ⚙️ RCBO ซีรีส์ DS201 / DS202C / DS200 – รวมกันดูด + เบรกเกอร์ในตัวเดียว (ใช้เป็นย่อย) ⚙️ Surge Protective Device (SPD) – OVR series ใช้ป้องกันไฟกระชาก ⚙️ Contactor ABB AF Series (AF09…AF38 ฯลฯ) ใช้เป็นตัวสวิตช์โหลด/มอเตอร์ ควบคุมผ่านคอยล์ AC/DC ⚙️ Thermal Overload Relay TA/EF Series ต่ออนุกรมหลัง Contactor เพื่อป้องกันกระแสเกินมอเตอร์ สรุป 🔌 ABB S202M คือเบรกเกอร์ 2 โพล ใช้เป็น “เมนเบรกเกอร์” ระบบ 1 เฟส ที่ตัดได้ทั้ง L และ N ป้องกันไฟเกิน–ไฟช็อต สามารถตัดวงจรที่ 10kA ติดตั้งง่าย ใช้ได้ทั้งบ้าน สำนักงาน และโรงงาน เหมาะกับโหลดทั่วไปจนถึงงานควบคุมเครื่องจักร (ใช้เป็นเบรกเกอร์ย่อยในตู้ DB / โรงงาน)
