บอร์ดพัฒนา NodeMCU ESP8266 พร้อมจอแสดงผล OLED ขนาด 0.96 นิ้ว, ไดรเวอร์ CH-340, โมดูล WiFi ESP-12E, พอร์ต Micro USB สำหรับ Arduino/Micropython ESP8266

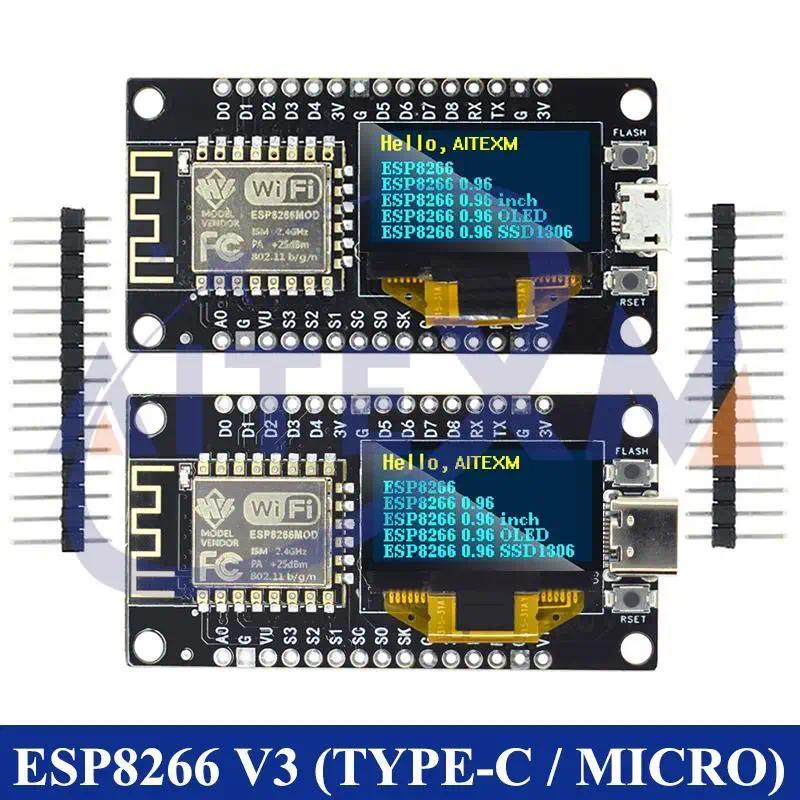

บอร์ด ESP8266 NodeMCU นี้มีคุณสมบัติครบถ้วนเหมือนกับโมดูล ESP8266 แบบดั้งเดิม โดยมีขนาดและพอร์ตอุปกรณ์ต่อพ่วงที่เหมือนกันทุกประการ มาพร้อมการรวมจอแสดงผล OLED ขนาด 0.96 นิ้วเข้าด้วยกันอย่างราบรื่น ช่วยขจัดความยุ่งยากในการต่อสายไฟและเบรดบอร์ด จอแสดงผลมีความละเอียดสูง 128x64 พร้อมไดรเวอร์ SSD1306 และรองรับอินเทอร์เฟซ I2C, SPI นอกจากนี้ยังใช้สาย Micro USB ในการเชื่อมต่อ บอกลาการตั้งค่าที่วุ่นวายและสัมผัสประสบการณ์อิเล็กทรอนิกส์ที่ง่ายดายด้วยบอร์ด ESP8266 NodeMCU นี้ บอร์ดนี้ใช้การเชื่อมต่อ I2C กับจอแสดงผล OLED ผ่านพิน SDA (D6 / GPIO12) และ SCL (D5 / GPIO14) ด้วยบอร์ดนี้ การแสดงข้อมูลและดาต้าต่างๆ จึงเป็นเรื่องง่าย สำหรับการติดตั้งไดรเวอร์ CH340 เวอร์ชันใหม่ เพียงค้นหาคำว่า "CH340 Driver" บน Google.com หรือ Bing.com และทำตามคำแนะนำในการติดตั้งที่ให้ไว้ แนะนำสำหรับระบบปฏิบัติการ Win10 บอร์ด ESP8266 NodeMCU ติดตั้งมาพร้อมกับโมดูล ESP-12E ซึ่งภายในมีไมโครโปรเซสเซอร์ Tensilica Xtensa 32-bit LX106 RISC ที่ขับเคลื่อนชิป ESP8266 ไมโครโปรเซสเซอร์นี้รองรับ RTOS และทำงานที่ความถี่สัญญาณนาฬิกาที่ปรับได้ระหว่าง 80MHz ถึง 160 MHz นอกจากนี้ยังมี RAM 128 KB และหน่วยความจำ Flash 4MB ให้พื้นที่จัดเก็บข้อมูลและโปรแกรมอย่างเพียงพอ ด้วยพลังการประมวลผลที่สูง, Wi-Fi ในตัว และคุณสมบัติ Deep Sleep จึงเป็นตัวเลือกที่ยอดเยี่ยมสำหรับโปรเจกต์ IoT บอร์ดนี้เป็นตัวเลือกที่โดดเด่นสำหรับโปรเจกต์ Internet of Things (IoT) ต่างๆ สามารถใช้แสดงสถานะการเชื่อมต่อเครือข่าย, ตรวจสอบข้อมูล, ระดับพลังงาน และข้อมูลสำคัญอื่นๆ นอกจากนี้ยังเหมาะสำหรับสร้างสถานีพยากรณ์อากาศอินเทอร์เน็ต, สถานีข่าว, นาฬิกา และแอปพลิเคชันอื่นๆ ที่คล้ายคลึงกัน ESP8266 NodeMCU ข้อมูลจำเพาะและคุณสมบัติ: ไมโครคอนโทรลเลอร์: Tensilica 32-bit RISC CPU Xtensa LX106 ไดรเวอร์: CH340G แรงดันไฟฟ้าใช้งาน: 3.3V แรงดันไฟฟ้าขาเข้า: 7-12V พิน Digital I/O (DIO): 16 พิน Analog Input (ADC): 1 UART: 1, SPI: 1, I2C: 1 หน่วยความจำ Flash: 4 MB, SRAM: 64 KB, ความเร็วสัญญาณนาฬิกา: 80 MHZ 802.11 b/g/n, โปรโตคอล TCP/IP ในตัว, Wi-Fi 2.4 GHz รองรับ WPA/WPA2 มี USB-TTL บนบอร์ดโดยใช้ CH340 รองรับ Plug n Play SSD1306 OLED ขนาด 0.96 นิ้ว คุณสมบัติ: OLED แบบส่องสว่างในตัว ไม่ต้องมี Backlight ขนาด: 0.96 นิ้ว สี: เหลือง น้ำเงิน ไอซีไดรเวอร์: SSD1306 แรงดันไฟฟ้า: 3.3V-5V DC อุณหภูมิในการทำงาน: -30°C ~ 70°C ขนาดโมดูล: 27 มม. x 27 มม. x 4 มม. มุมมอง: > 160°, ความละเอียดสูง: 128 x 64 วัสดุหน้าจอ: กระจก ต้องการการป้องกันที่ดี อินเทอร์เฟซ I2C: SCL: I2C Serial Clock SDA: I2C Serial Data การกำหนดพอร์ต (Mapping) ระหว่าง ESP8266 และ OLED ESP8266 ---------- จอ OLED 0.96 นิ้ว VCC(3.3V) ---------- VCC GND ---------------- GND D6(GPIO12) -------- SDA D5(GPIO14) -------- SCL วิธีทำให้บอร์ด ESP8266-OLED ทำงาน: อ้างอิงตามรูปภาพที่ 4 และรูปภาพที่ 5 ด้านบน ดาวน์โหลดไดรเวอร์, เชื่อมต่อบอร์ดเข้ากับคอมพิวเตอร์ด้วยสาย Micro USB, กำหนดค่าใน IDE และอัปโหลดโค้ดลงในบอร์ด รายการสินค้าในชุด: 1 x บอร์ด ESP8266 พร้อมจอ OLED 0.96 นิ้ว (แบบบัดกรีพินแล้ว)
