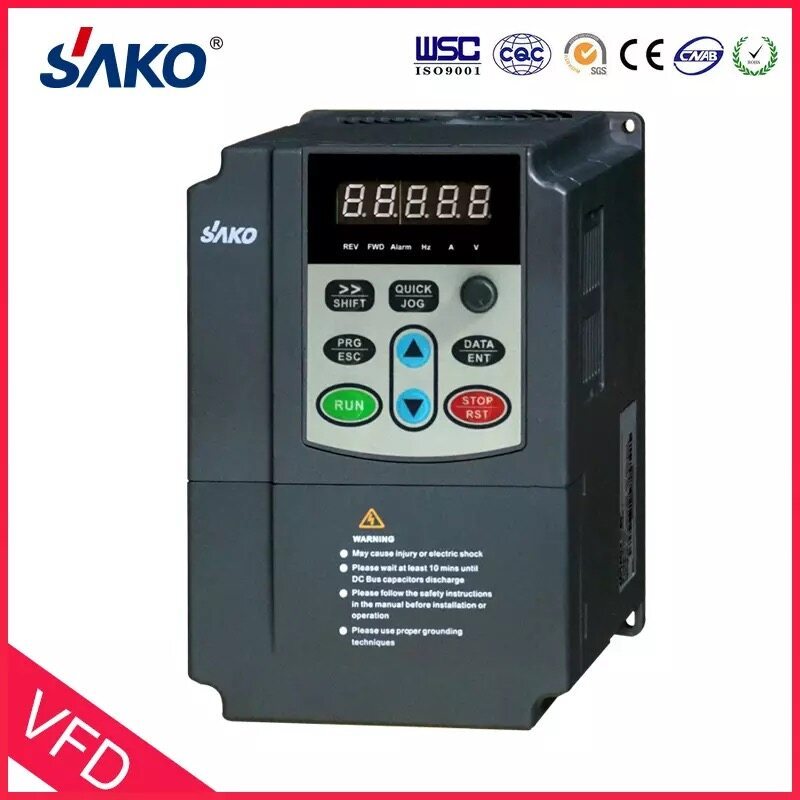

SAKO SKI780 INPUT:3 เฟส AC 380V OUTPUT: 3 เฟส 380V MINI VFDMINI VFDอินเวอร์เตอร์ ตัวแปรความถี่

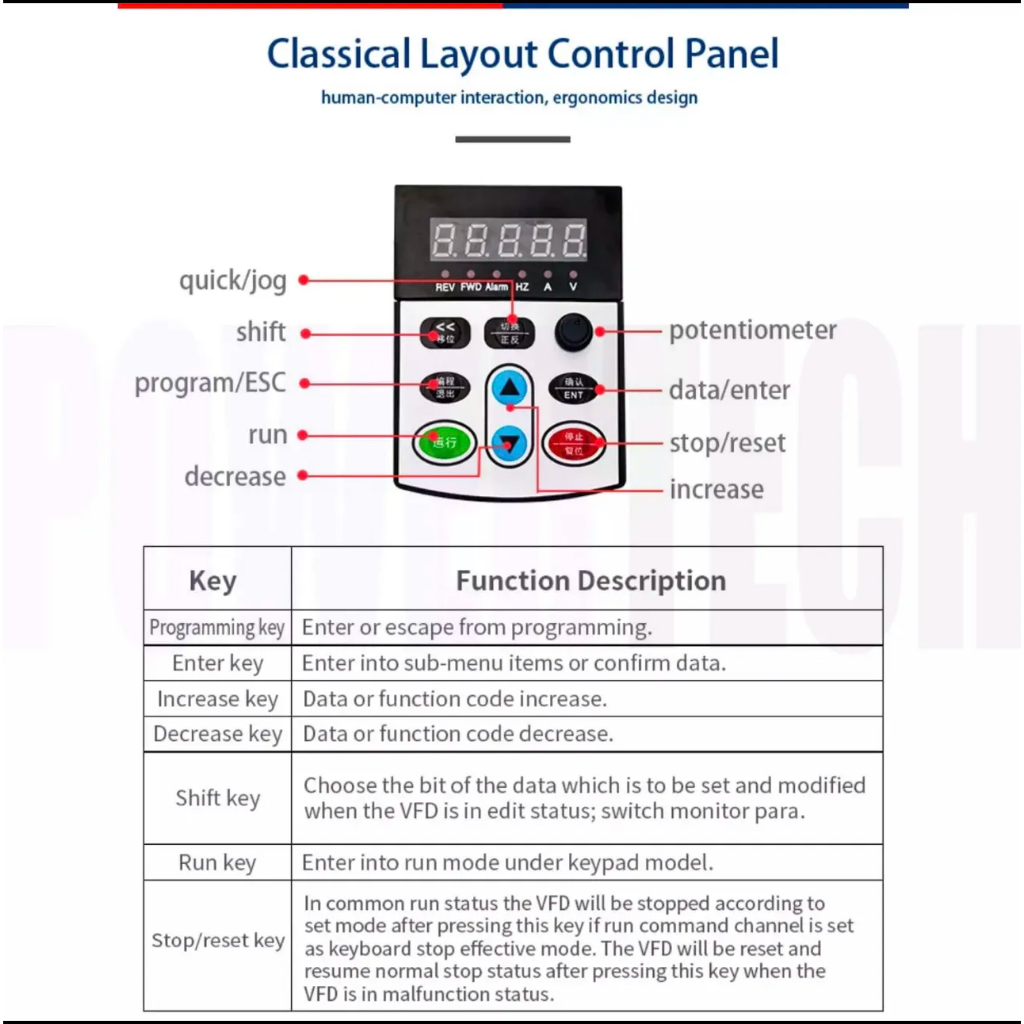

SAKO SKI780 INPUT:3 เฟส AC 380V OUTPUT: 3 เฟส 380V MINI VFDMINI VFDอินเวอร์เตอร์ ตัวแปรความถี่ ยี่ห้อ/รุ่น: SAKO SKI780 Input: 3 Phase AC 380V Output: 3 Phase AC 380V ฟังก์ชันหลัก: เป็น VFD (Variable Frequency Drive) ใช้ควบคุมความเร็วรอบ/แรงบิดของมอเตอร์ไฟฟ้า 3 เฟส โดยปรับความถี่และแรงดันได้ตามต้องการ ขั้ว R S T: สำหรับต่อไฟ เข้า (Input) ขั้ว U V W: สำหรับต่อไปที่ มอเตอร์ (Output) จอแสดงผลดิจิทัล + ปุ่มกด: สำหรับตั้งค่า/ปรับความถี่/สั่ง RUN–STOP ขั้วควบคุม (สีเขียว): ใช้ต่อสัญญาณควบคุมภายนอก เช่น ปุ่มสตาร์ท, รีเลย์, สัญญาณอนาล็อก ฯลฯ ปุ่ม RUN (สีเขียว) และ STOP/RESET (สีแดง) อยู่ด้านหน้าสำหรับควบคุมตรงๆ การใช้งานทั่วไป ใช้กับ ปั๊มน้ำ, พัดลม, มอเตอร์สายพาน, เครื่องจักรอุตสาหกรรม ลดกระแสสตาร์ทมอเตอร์ (Soft start) และยืดอายุการใช้งานมอเตอร์ สามารถปรับรอบให้เหมาะสมกับโหลด เพื่อ ประหยัดพลังงาน คู่มือการใช้งานสั้นๆ SAKO SKI780 – VFD 3 เฟส 380V 1) ขั้นตอนการติดตั้ง ✅ ตรวจสอบก่อนติดตั้ง ใช้กับไฟ 3 เฟส 380V เท่านั้น ตรวจสอบกำลังมอเตอร์ (kW/HP) ให้ตรงกับรุ่นอินเวอร์เตอร์ จัดวางในที่ อากาศถ่ายเทดี หลีกเลี่ยงความร้อน ความชื้น และฝุ่น ⚡ การต่อสายไฟหลัก ขั้ว R S T → ไฟเข้า (AC 380V, 3 เฟส) ขั้ว U V W → ต่อไปที่มอเตอร์ 3 เฟส ต่อสายดิน (PE) เข้ากับตัวเครื่องทุกครั้ง 🟩 การต่อวงจรควบคุม (Control Terminal) P+, PB → ต่อปุ่มควบคุม RUN/STOP ภายนอกได้ มีขั้วอนาล็อก/ดิจิทัล สำหรับสัญญาณสั่งความถี่ (0–10V, 4–20mA) 2) การตั้งค่าพื้นฐาน (จากแผงควบคุม) 📍 ปุ่มที่สำคัญ RUN (เขียว) → เริ่มการทำงาน STOP/RESET (แดง) → หยุด หรือเคลียร์ Alarm ▲ ▼ → เพิ่ม/ลดค่า PROG / SET → เข้าสู่โหมดตั้งค่า 📍 ขั้นตอนเบื้องต้น เปิดไฟเข้า อินเวอร์เตอร์จะบูทขึ้น กด PROG เพื่อเข้าสู่เมนูพารามิเตอร์ ตั้งค่าหลัก (พารามิเตอร์ชื่ออาจต่างกันเล็กน้อย ขึ้นกับรุ่นย่อย): Motor Voltage = 380V Motor Frequency = 50Hz Motor Current = ตามเนมเพลทของมอเตอร์ Accel/Decel Time = 10–20 วินาที (ปรับความนิ่มนวลตอนสตาร์ท/หยุด) กด SET/ENTER เพื่อยืนยัน 3) ความปลอดภัย & การดูแล ⚠️ ขณะปิดเครื่อง ต้องรอ อย่างน้อย 5 นาที ก่อนเปิดฝา (คาปาซิเตอร์ยังมีไฟ) ⚠️ ห้ามต่อ/ถอดสายมอเตอร์ตอนอินเวอร์เตอร์มีไฟ ⚠️ ควรติดตั้งเบรกเกอร์และฟิวส์ป้องกันไฟเกินก่อนเข้าตัว VFD ⚠️ ตรวจสอบพัดลมระบายความร้อน และทำความสะอาดช่องระบายอากาศเป็นประจำ
