ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB SH201 (6A - 63A) 1P 6kA Miniature Circuit Breaker

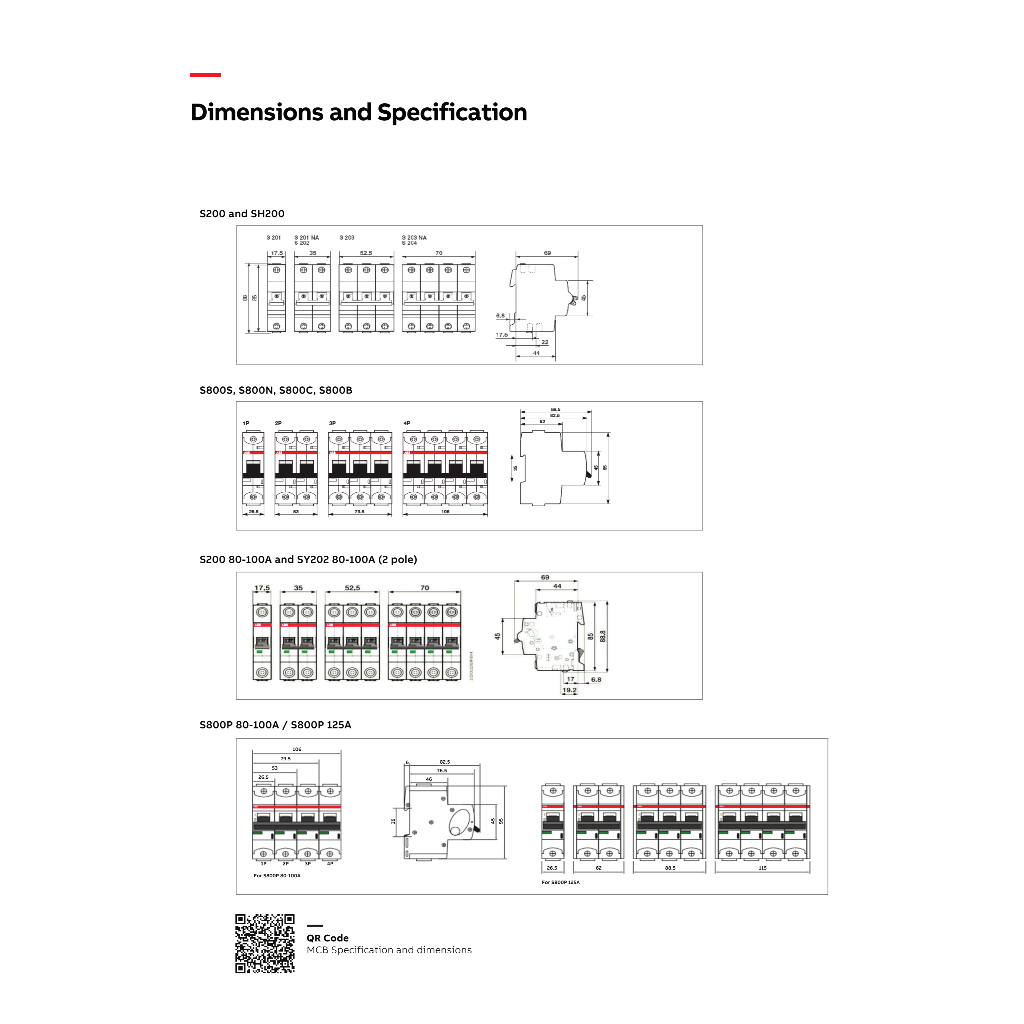

ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB SH201 (6A-63A) 1P 6kA Miniature Circuit Breaker ป้องกันการใช้กระแสไฟเกิน ABB เซอร์กิตเบรกเกอร์ลูกย่อย MCB SH201 ( 6A - 63A ) 1P 6kA Miniature Circuit Breaker แบบ 1 โพล 230V คืออุปกรณ์สำหรับเปิด-ปิดวงจรไฟฟ้า และตัดวงจรแบบอัติโนมัติเมื่อเกิดกระแสไฟฟ้าเกินพิกัด (Overload) และกระแสไฟฟ้าลัดวรจร (Short circuit) ติดตั้งได้ทั้งในตู้ Consumer Unit, Distribution Board รวมถึงตู้ควบคุมต่างๆ ที่เป็นระบบปีกนก (ราง Din) เหมาะสำหรับเป็น “ลูกย่อย” ในตู้ไฟบ้านหรืออาคาร ติดตั้งง่ายและสามารถเสริมฟังก์ชันด้วยคอนแทคเสริม, ชุดสัญญาณ หรือ RCCB/RCBO ได้ตามต้องการ เหมาะสำหรับใช้ในงานที่เกี่ยวข้องกับไฟฟ้าแรงต่ำ การทำงาน (Operation) 1. ทริปแบบเทอร์มอล (Thermal Trip) ✅ ใช้สำหรับป้องกัน overload — ถ้ากระแสเกินค่าปกติ ( ขึ้นอยู่กับกระแสใช้งาน แอมป์ A ) เป็นระยะเวลาหนึ่ง จะมีองค์ประกอบที่ร้อนและดัดตัว (bimetallic strip) ดึงให้วงจรเปิดออก 2. ทริปแบบอิเล็กโทรแมคคานิกส์ (Electromechanical / Magnetic Trip) ✅ ใช้สำหรับป้องกัน short circuit — เมื่อเกิดกระแสลัดวงจร ( มากกว่าระดับกำหนดโดย curve C ) จะมีแม่เหล็กที่ทำงานทันที ( หรือภายในเวลาเล็กน้อย 0.003 วินาที ) เพื่อเปิดวงจรทันที ทำให้เกิดความเสียหายกับระบบไฟฟ้าและอุปกรณ์ไฟฟ้าน้อยที่สุด ✅ การรวมกันของทั้ง 2 แบบนี้ช่วยให้ MCB ตอบสนองได้ทั้งกรณีที่โหลดเกิน และกรณีเกิดลัดวงจรอย่างรวดเร็ว วิธีการใช้งาน (Operation) MCB รุ่น SH201 ใช้สำหรับ ตัดวงจรโดยอัตโนมัติเมื่อเกิดกระแสเกินหรือลัดวงจร กระแสเกิน (Overload): ตัดด้วยแผ่นไบเมทัล (thermal trip) ลัดวงจร (Short circuit): ตัดด้วยขดลวดแม่เหล็ก (magnetic trip) 1. ติดตั้งในตู้คอนซูเมอร์ยูนิต / ตู้ควบคุมไฟฟ้า ✅ ติดตั้งบนราง DIN (ขนาด 35 มม.) โดยให้ตัวเบรกเกอร์ล็อกเข้ากับรางให้แน่น ✅ ควรติดตั้งในตำแหน่งที่สามารถเปิด-ปิดได้ง่าย และมีพื้นที่เพียงพอสำหรับสายไฟ ✅ ควรใช้คู่กับ RCCB หรือ RCBO เพื่อป้องกันกระแสรั่ว/ไฟดูดในวงจรที่ต้องการความปลอดภัยสูง 2. การต่อสายไฟ ✅ ต่อสายเฟสเข้าที่ขั้ว “LINE” (ด้านบน) และสายออกโหลดที่ขั้ว “LOAD” (ด้านล่าง) ✅ ใช้สายไฟขนาดเหมาะสมกับกระแสแอมป์ A (เช่น สายทองแดง 6–10 ตร.มม. ตามมาตรฐาน IEC) 3. การตั้งค่าหรือปรับแต่ง ✅ รุ่น SH201 ไม่มีการปรับตั้งค่าได้เอง — ค่ากระแสและ Curve ถูกกำหนดจากโรงงาน (แอมป์ A, Curve C) 4. การใช้งานประจำวัน ✅ ใช้คันโยกด้านหน้า เปิด-ปิดวงจร (ON/OFF) ✅ หากเกิด Overload หรือ Short circuit เบรกเกอร์จะ “ทริป” ตัดไฟอัตโนมัติ ให้สืบหาสาเหตุแล้วรีเซ็ตโดยเลื่อนคันโยกกลับไปที่ตำแหน่ง ON 5. การบำรุงรักษา ✅ ตรวจสอบความแน่นของขั้วต่อสม่ำเสมอ ✅ ทำความสะอาดฝุ่นในตู้ไฟ และทดสอบการตัดไฟ (trip) เป็นระยะเพื่อให้แน่ใจว่ายังทำงานปกติ 6. การต่อระบบทั่วไป (Wiring Integration / Distribution / Consumer) ⚡ แหล่งจ่ายไฟ (Meter) ↓ [Main MCCB หรือ Main MCB] ↓ [SPD - ป้องกันแรงดันกระชาก] ↓ [RCCB / RCBO - ป้องกันไฟรั่ว] ↓ [ABB SH201 - วงจรย่อยแต่ละโหลด] ↓ Lighting / Socket / A/C / Pump 🔸 MCB SH201 จะรับไฟ เฟส (L) จากรางบัสบาร์และจ่ายต่อไปยังโหลด 🔸 สายนิวทรัล (N) จะรวมเข้าบัสบาร์นิวทรัล หรือผ่าน RCCB หากติดตั้งแบบมีป้องกันไฟรั่ว ⚙️ โหลด ไฟแสงสว่าง → เบรกเกอร์ที่แนะนำ SH201 C6 – C10 → สายไฟ 1.5 mm² → Curve B หรือ C ⚙️ โหลด ปลั๊กทั่วไป → เบรกเกอร์ที่แนะนำ SH201 C16 – C20 → สายไฟ 2.5 mm² → Curve C ⚙️ โหลด แอร์ / ปั๊มน้ำ → เบรกเกอร์ที่แนะนำ SH201 C20 – C25 → สายไฟ 2.5–4 mm² → Curve C หรือ D ⚙️ โหลด เตาไฟ / ฮีตเตอร์ → เบรกเกอร์ที่แนะนำ SH201 C32 – C40 → สายไฟ 6 mm² → Curve C ⚙️ โหลด โหลดกระชากสูง (มอเตอร์) → เบรกเกอร์ที่แนะนำ SH201 D20 – D32 → สายไฟ 2.5–6 mm² → Curve D ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ⚠️ ถ้ามีโหลดที่มี inrush current สูงมากกว่าที่ Curve C รองรับ อาจเกิดการทริปโดยไม่ตั้งใจ ⚠️ ถ้าใช้ในระบบที่มี short circuit potential สูงกว่า 6 kA จำเป็นต้องเลือกเบรกเกอร์ที่มีความสามารถ Breaking Capacity สูงกว่า ⚠️ ต้องตรวจสอบขนาดสายไฟ (conductor) ให้รองรับกับกระแสแอมป์ A โดยคำนึงถึงอุณหภูมิ และระยะทางของสาย ⚠️ ไม่สามารถแทน RCCB / RCBO ได้ เพราะ MCB ป้องกันเฉพาะกระแสเกินและลัดวงจรเท่านั้น ขนาด (Dimensions) ✅ ความกว้าง (Width): 17.5 มม. ✅ ความสูง (Height): 85 มม. ✅ ความลึก/ความยาว (Depth/Length): 69 มม. ✅ น้ำหนัก (Weight) : 0.125 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB MCB SH201 (6A-63A) 1P 6kA ✅ กระแสใช้งาน (Rated Current, In) : ( 6A - 63A ) ✅ ประเภท (Poles) : 1-Pole (1P) ✅ ความสามารถตัดวงจร (Breaking Capacity, Icn) : 6kA (230–400VAC) ✅ แรงดันไฟฟ้าที่ทำงาน (Rated Operational Voltage) : 230 / 400 VAC (ขึ้นอยู่กับระบบ) ✅ วิธีการติดตั้ง : ติดตั้งบนราง DIN-rail 35 มม. ภายในตู้ Consumer Unit (CU) หรือ Distribution Board (DB) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Add-ons) 🧰 ตู้ไฟ / คอนซูเมอร์ยูนิต PSC / ตู้โหลดเซ็นเตอร์ DB 🧰 เบรกเกอร์หลัก (Main Breaker) MCCB รุ่น Tmax XT, เบรกเกอร์กันดูด RCBO / RCCB ใช้เป็นเมนก่อนจ่ายเข้าลูกย่อย 🧰 อุปกรณ์เสริมของ MCB Auxiliary Contact (OF/SD) Signal Contact (S2C-A1) Shunt Trip (S2C-A2) เสริมฟังก์ชันสัญญาณแจ้งเตือน, ตัดวงจรจากระยะไกล 🧰 สายไฟและอุปกรณ์ต่อพ่วง สายทองแดง THW, NYY, H07V-U ฯลฯ 🧰 โหลดไฟฟ้า แสงสว่างหลัก, ปั๊มน้ำ, มอเตอร์ขนาดเล็ก, เต้ารับ, ระบบปรับอากาศ ต้องไม่เกินกระแสพิกัดและค่าลัดวงจรที่เบรกเกอร์รองรับ สรุป 🔌 ABB SH201 คือเบรกเกอร์ลูกย่อยที่ตัดเร็ว ปลอดภัยกว่า ใช้กับวงจรไฟทั่วไปในบ้าน เช่น ไฟ–ปลั๊ก–แอร์ และทำงานอัตโนมัติเมื่อเกิดไฟช็อต/ไฟเกิน เพื่อป้องกันไฟไหม้และความเสียหาย
