ABB เบรกเกอร์ MCCB Tmax XT3N 250 TMD (63-250A) 3P (36kA) Moulded Case Circuit Breaker

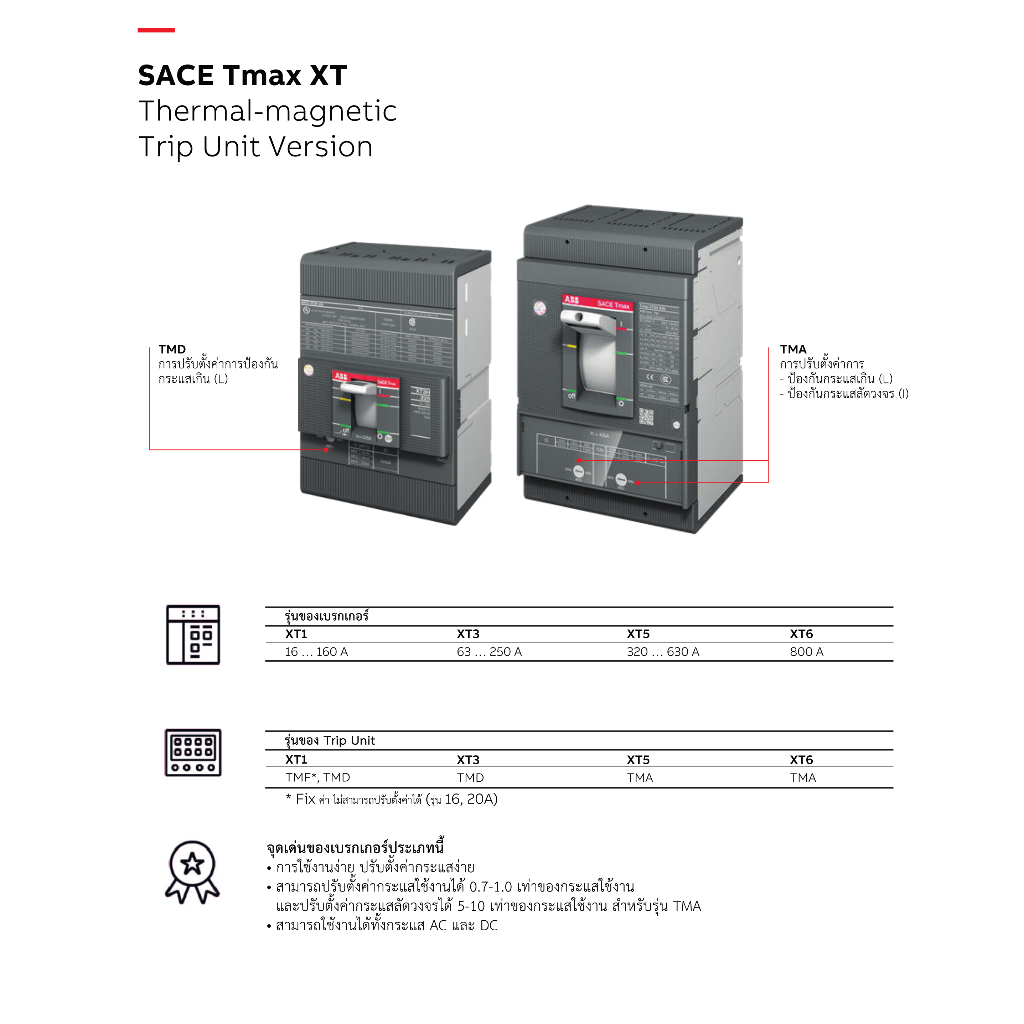

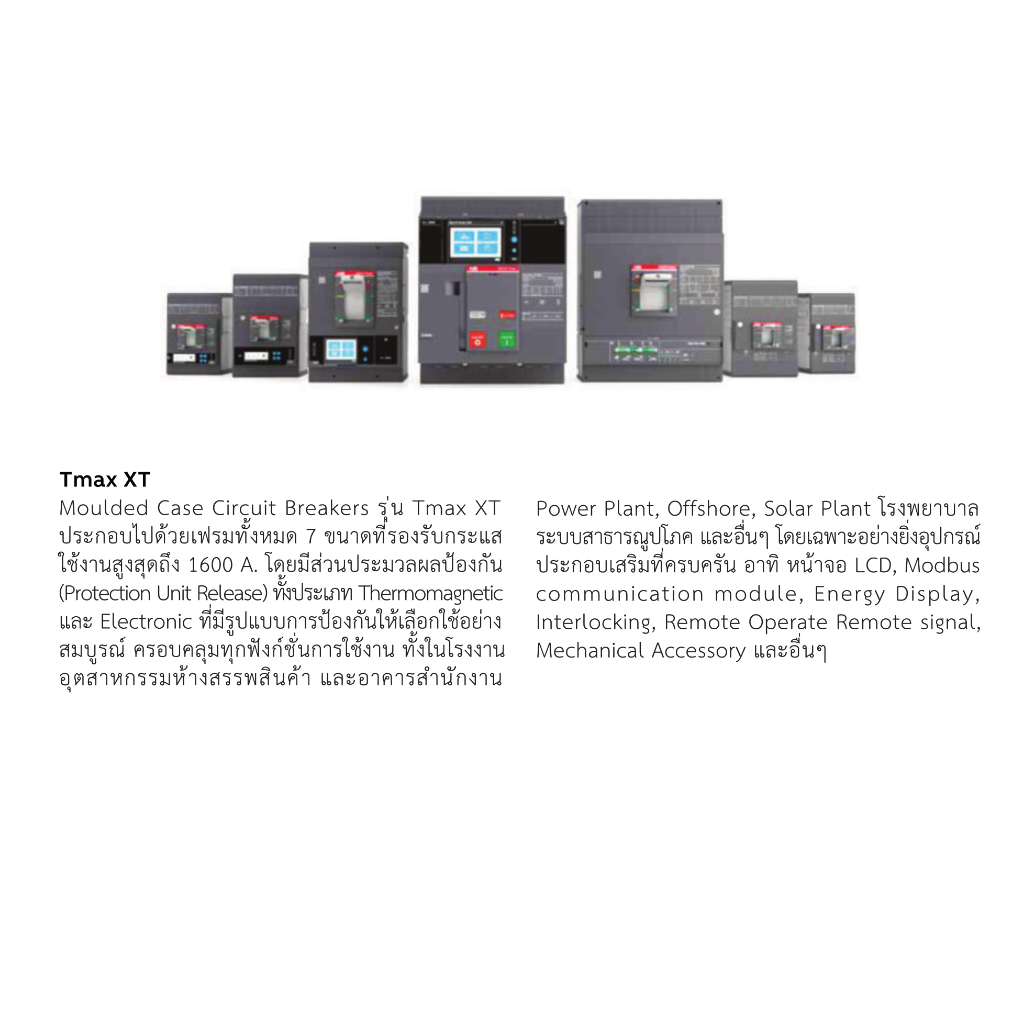

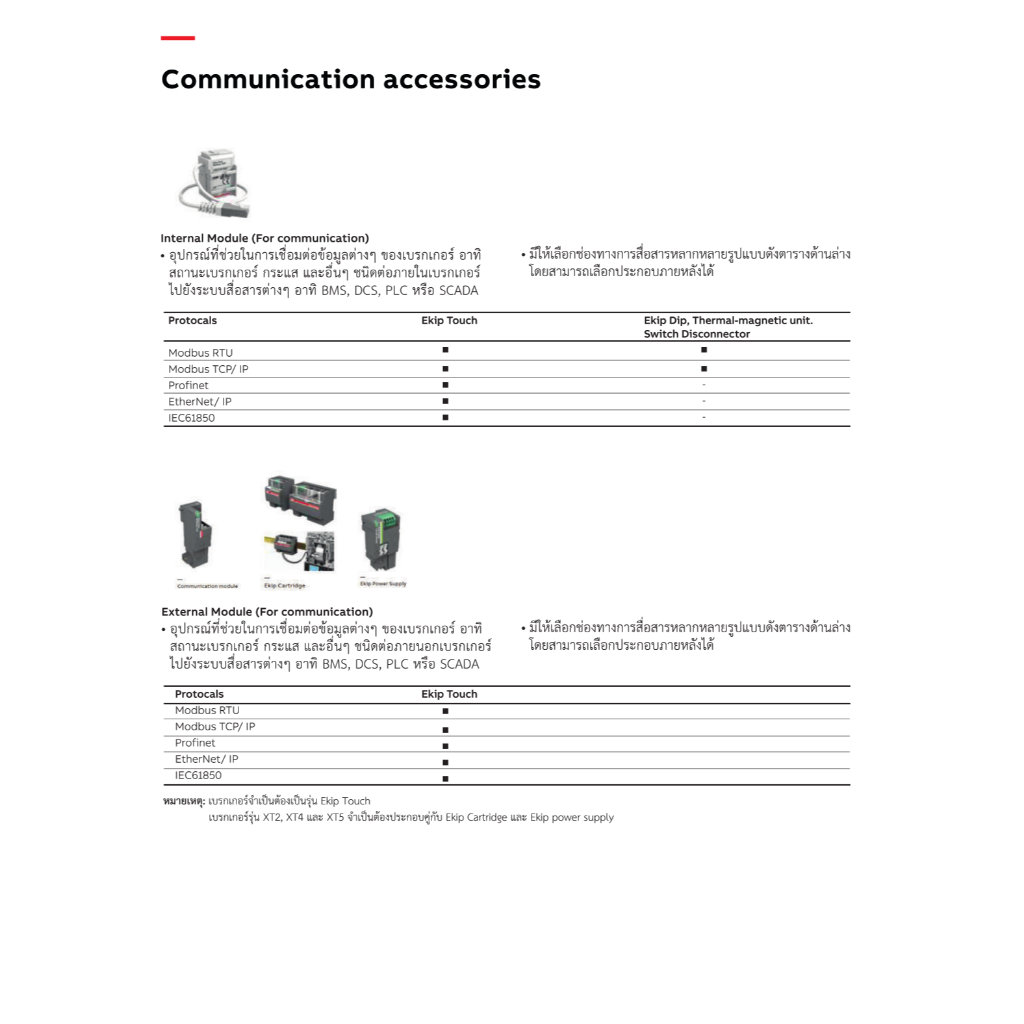

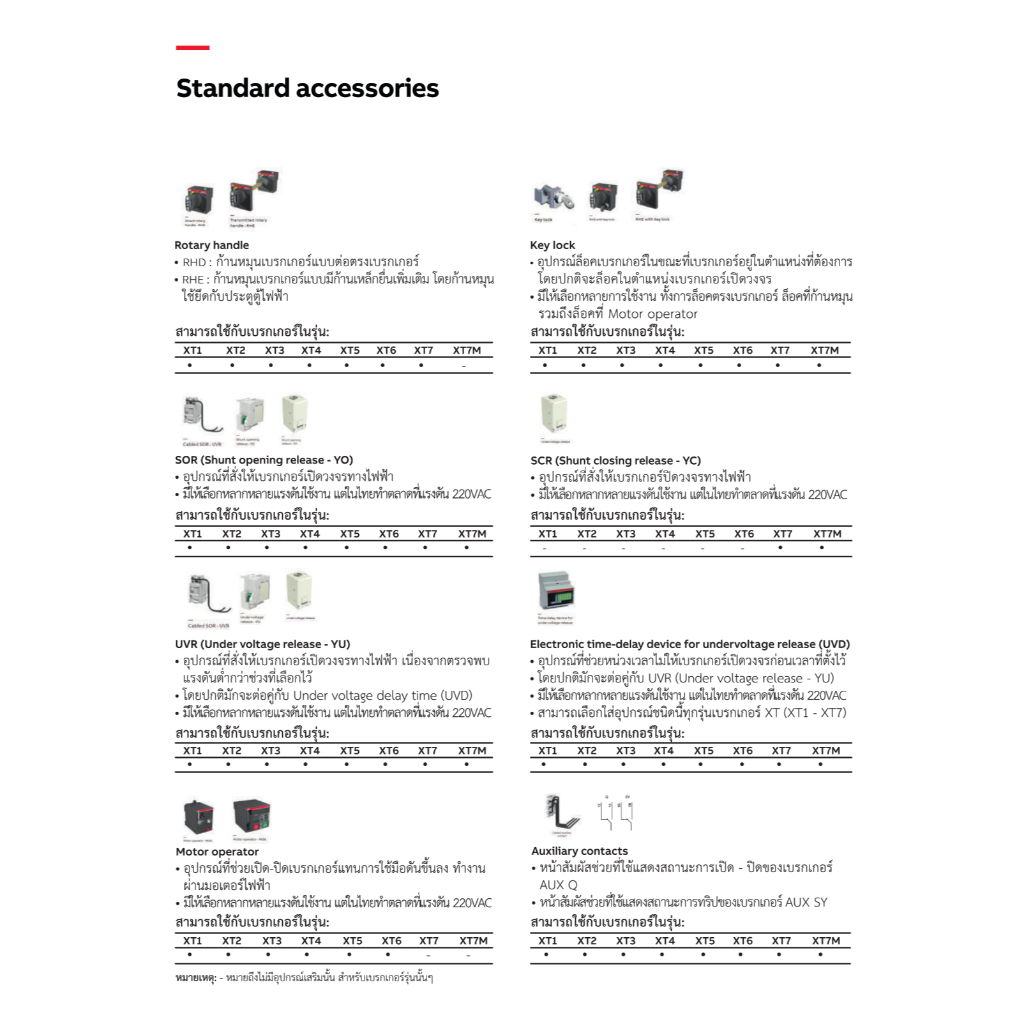

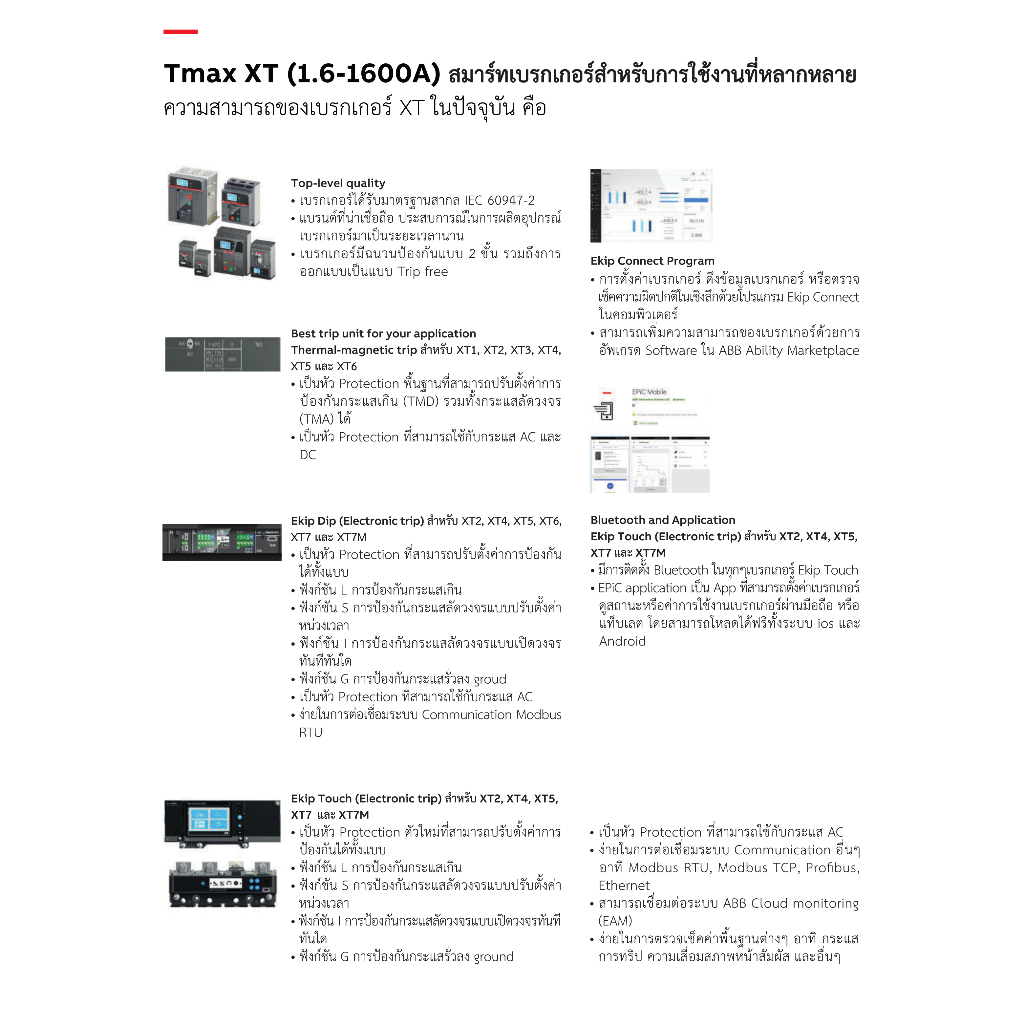

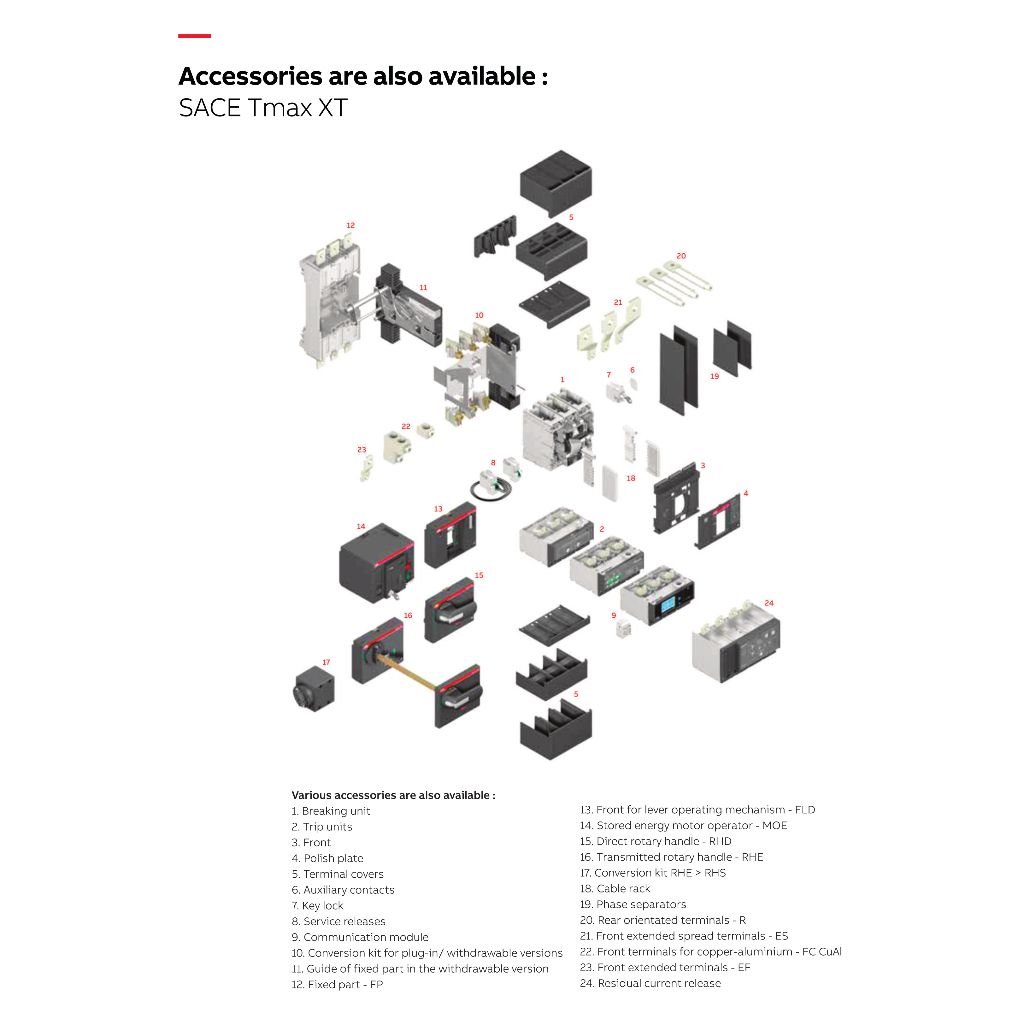

ABB เบรกเกอร์ MCCB Tmax XT3N 250 TMD (63-250A) 3P (36kA) Moulded Case Circuit Breaker ABB เบรกเกอร์ Tmax XT3N 250 TMD ( 63A - 250A ) 36kA 3P F F ขนาดเฟรม 250A แบบ 3 โพล (3P) ระบบไฟ 3 เฟส 4 สา Tmax XT Low voltage Moulded Case Circuit Breakers MCCB ใช้เป็นเมนหรือเมนย่อยในตู้ไฟอาคาร/โรงงาน ทำหน้าที่ตัดวงจรเมื่อเกิด กระแสเกิน (Overload) หรือ ลัดวงจร (Short-circuit) ด้วย Trip Unit แบบ Thermal-Magnetic ปรับตั้งค่าได้ ติดตั้งง่าย ตัดกระแสลัดวงจรได้ 36kA ที่ 415V และมีชุดเทอร์มินัลติดตั้งด้านหน้า F F (Front Terminals) ครอบคลุมทุกฟังก์ชั่นการใช้งาน ทั้งในโรงงานอุตสาหกรรม ห้างสรรพสินค้า และอาคารสํานักงาน การทำงาน (Operating / Protection Principles) 1. Thermal (Overload Protection) ✅ ใช้แผ่นโลหะสองชั้น (Bimetal) เมื่อกระแสเกินค่าที่ตั้งไว้แผ่นจะร้อนและโค้งงอ ✅ ทำให้กลไกปลดวงจร หน่วงเวลา เพื่อป้องกัน โหลดเกิน (Overload) เช่น มอเตอร์ลากหนัก, ใช้โหลดเกินจากพิกัดนาน ๆ ✅ สามารถปรับค่ากระแสใช้งาน (Ir) ได้ตามช่วงที่กำหนด (เช่น 0.4–1 เท่าของ In ของเบรกเกอร์) 2. Magnetic (Short Circuit Protection) ✅ ใช้ขดลวดสร้างแรงแม่เหล็ก เมื่อมี กระแสลัดวงจรสูงมาก ๆ จะดูดกลไกปลดวงจรทันที ✅ ปลดเร็วมากในระดับ หลายมิลลิวินาที เพื่อจำกัดความเสียหายของสายและอุปกรณ์ ✅ ปรับค่าการทริปแบบทันที (Im) ได้ในช่วงที่กำหนด เช่น 5–10 เท่าของ In (แล้วแต่เวอร์ชัน) 🔗 สรุปง่าย ๆ ⚡ โหลดเกินนาน ๆ → ทริปด้วย “ความร้อน” ⚡ ลัดวงจรกระแสสูง → ทริปด้วย “แม่เหล็กทันที” วิธีการใช้งาน (Installation & Operation) 1. การติดตั้ง (Installation) ✅ ตรวจสอบพิกัดกระแส (In) และพิกัดช็อต (36kA) ให้เหมาะกับจุดติดตั้ง ✅ ติดตั้งบน เพลตเหล็กในตู้ไฟฟ้า Mounting Plate / ราง ของตู้ไฟให้แน่น ✅ การต่อสาย (Terminals) ด้านบนโดยทั่วไปเป็น ด้านรับไฟ (LINE) และด้านล่างเป็น ด้านจ่าย (LOAD) ✅ ปรับตั้ง Trip Unit ก่อนใช้งาน (TMD) → ปรับปุ่ม Thermal (Ir) ตามกระแสใช้งานจริงของโหลด / ปรับปุ่ม Magnetic (Im) ตามลักษณะโหลดและการประสานกับอุปกรณ์ก่อน–หลัง ✅ อุปกรณ์เสริม (ถ้ามี) ใส่ Auxiliary Contact (OF/SD), Shunt Trip, Undervoltage Release ฯลฯ ตามต้องการ 2. การต่อระบบทั่วไป (Wiring Integration / Distribution) ⚡ โครงสร้างการต่อระบบ (Distribution Structure) หม้อแปลงไฟฟ้า (Transformer) ↓ เมนเบรกเกอร์หลัก (Main MCCB) ↓ Busbar ใน MDB ↓ XT3N 250 (Feeder MCCB) ↓ ตู้ย่อย DB / ตู้ควบคุมเครื่องจักร ↓ MCB/MCCB ลูกย่อย ↓ โหลดปลายทาง เช่น มอเตอร์, ปั๊มน้ำ, ปลั๊ก, ไฟฟ้าแสงสว่าง หรือจะใช้เป็น Main ของตู้ย่อย ก็ได้ Power Input → XT3N → MCB/RCBO → Load XT3N 250 มักทำหน้าที่เป็น ➡️ Feeder Protection ➡️ Sub-feeder Main Breaker ➡️ เครื่องจักรตัวหลัก (Main Load Protector) 3. การตรวจสอบและทดสอบหลังติดตั้ง ✅ ตรวจสอบการติดตั้งเบรกเกอร์ยึดแน่นด้วยสกรูครบทุกจุด บนแผง (Mounting) ✅ ตรวจสอบขนาดสายและการเข้าหางปลา Crimp (Lug) ว่าติดแน่น ไม่หลุด สาย L1–L2–L3 ต้องไม่ไขว้ ✅ ตรวจสอบค่าทางไฟฟ้า (Electrical Check) / ตรวจฉนวนสาย / ตรวจแรงดันขาเข้า / ตรวจความต่อเนื่องของสายดิน ✅ ตรวจการตั้งค่า Trip Unit TMD / ค่า Thermal (Ir) / ค่า Magnetic (Im) ✅ ทดสอบ Manual ON/OFF Handle ต้องลื่น ไม่ติดขัด กลไกต้องมีเสียง “คลิ๊ก” ชัดเจน ✅ ทดสอบ Trip Mechanism กดปุ่ม Trip / Test Button ตรวจว่ากลไกเด้งไปที่ตำแหน่ง “Trip” ✅ ทดสอบอุปกรณ์เสริม AUX Contact / Alarm Contact / Shunt Trip / UVR ✅ บันทึกผลการตรวจสอบ (Commissioning Report) ของตู้ / หน้าตู้ติดป้ายชื่อวงจร ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ⚠️ ปิดแหล่งจ่ายไฟหลักก่อนปฏิบัติงานเสมอ ⚠️ ห้ามใช้พิกัดกระแสเกินกว่าที่กำหนด ( A ) ตามรุ่นที่เลือก ⚠️ ห้ามขันน็อตหลวม / ใช้สายไม่ตรงขนาด จุดหลอม → อาจเกิดไฟไหม้ ⚠️ ต้องตั้งค่า Trip Unit TMD ให้ตรงกับโหลด ⚠️ พิกัดลัดวงจร (Icu/Ics) จำกัดที่ 36kA @ 415V ขนาด (Dimensions) ✅ ความกว้าง (Width): 105 มม. ✅ ความสูง (Height): 150 มม. ✅ ความลึก/ความยาว (Depth/Length): 70 มม. ✅ น้ำหนัก (Weight) : 1.64 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : Tmax XT XT3N 250 TMD ( 63A - 250A ) 36kA 3P F F ✅ กระแสใช้งาน (Rated Current, In) : ( 63A - 250A ) ✅ จำนวนโพล (Poles) : 3-Pole (3 เฟส) ✅ ความสามารถตัด (Ics / Icu) : สูงสุด 36kA @ 415VAC ✅ เฟรม (FRAME) : 250A (Tmax XT3 250) ✅ ทริปยูนิต : Thermomagnetic (TMD) ✅ ขั้วต่อ : ด้านหน้า F F (Front Terminals) อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ ตู้ไฟฟ้า Distribution Board (DB) → รวมอุปกรณ์ ⚙️ Aux Contact Module (3Q+1SY) for Tmax XT เป็นชุด Auxiliary Contact (ชุดสวิทช์เสริม) ⚙️ Terminal Kit for Tmax XT ชุดขั้วต่อสาย (ลิงก์, หางปลา, บล็อกต่อสาย) ⚙️ Motor Operator for Tmax XT1‑XT3 เป็นมอเตอร์ซึ่งทำหน้าที่เปิด-ปิดเบรกเกอร์แบบอัตโนมัติ ⚙️ Direct Rotary Handle RHD for Tmax XT1‑XT3 เป็นมือจับแบบหมุน (Rotary Handle) ⚙️ MOD XT1‑XT3 (Motorised Operation Module) โมดูลสำหรับติดตั้งเพื่อให้เบรกเกอร์มีโหมดเปิด-ปิดด้วยมอเตอร์ ⚙️ Under-Voltage Release (UVR) – ตัดเบรกเกอร์เมื่อแรงดันลดลง ⚙️ Shunt Trip (ST) – ตัดเบรกเกอร์จากสัญญาณภายนอก เช่น Fire Alarm สรุป 🔌 ABB MCCB XT3N 250 TMD คือเบรกเกอร์หลักของตู้ไฟขนาดกลาง ใช้ตัดไฟเมื่อโหลดเกินและลัดวงจร ทนกระแสลัดวงจร 36kA @ 415V ติดตั้งง่าย ปรับตั้งค่าได้ ใช้เป็นเมนตู้ย่อยหรือป้อนโหลดในโรงงาน–อาคารได้ดี เหมาะกับงานที่ต้องการความปลอดภัย รองรับการใช้งานกับมอเตอร์ ระบบ ATS ตู้ MDB/SMDB และใช้งานร่วมกับ Busbar/Contactor
