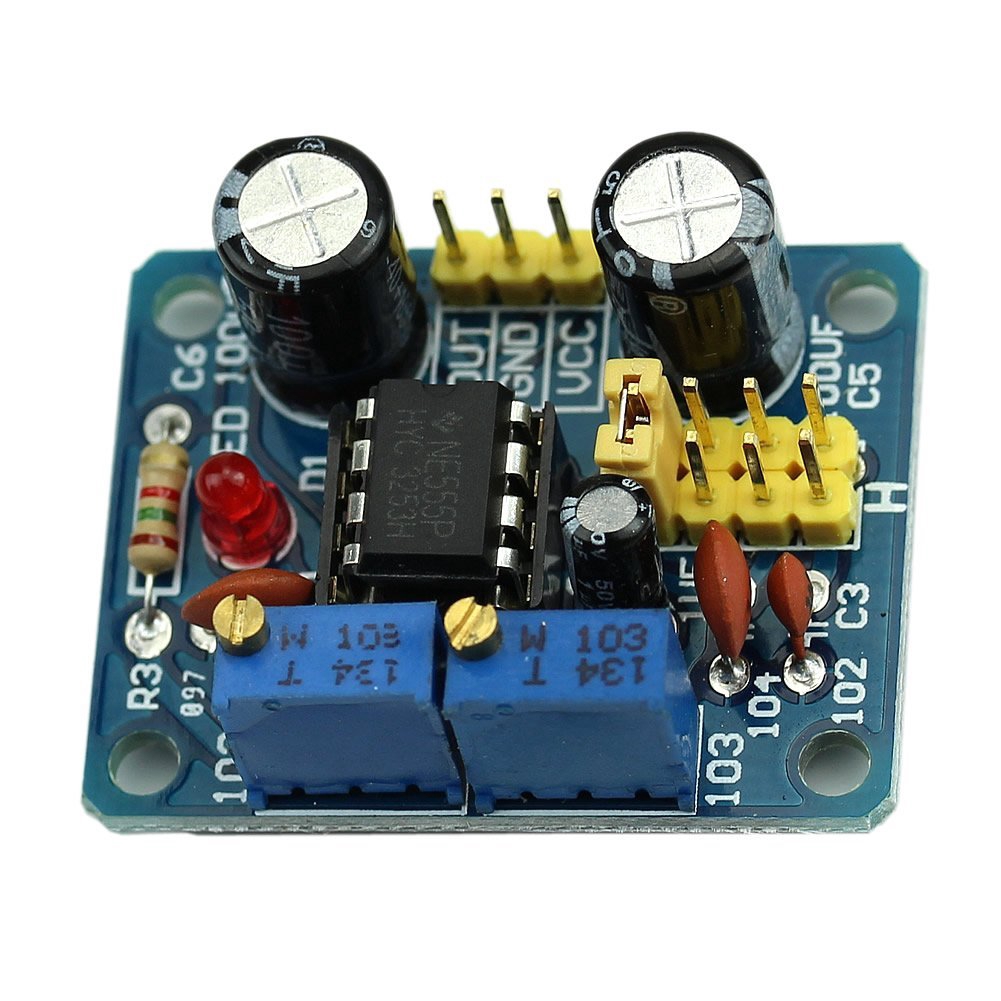

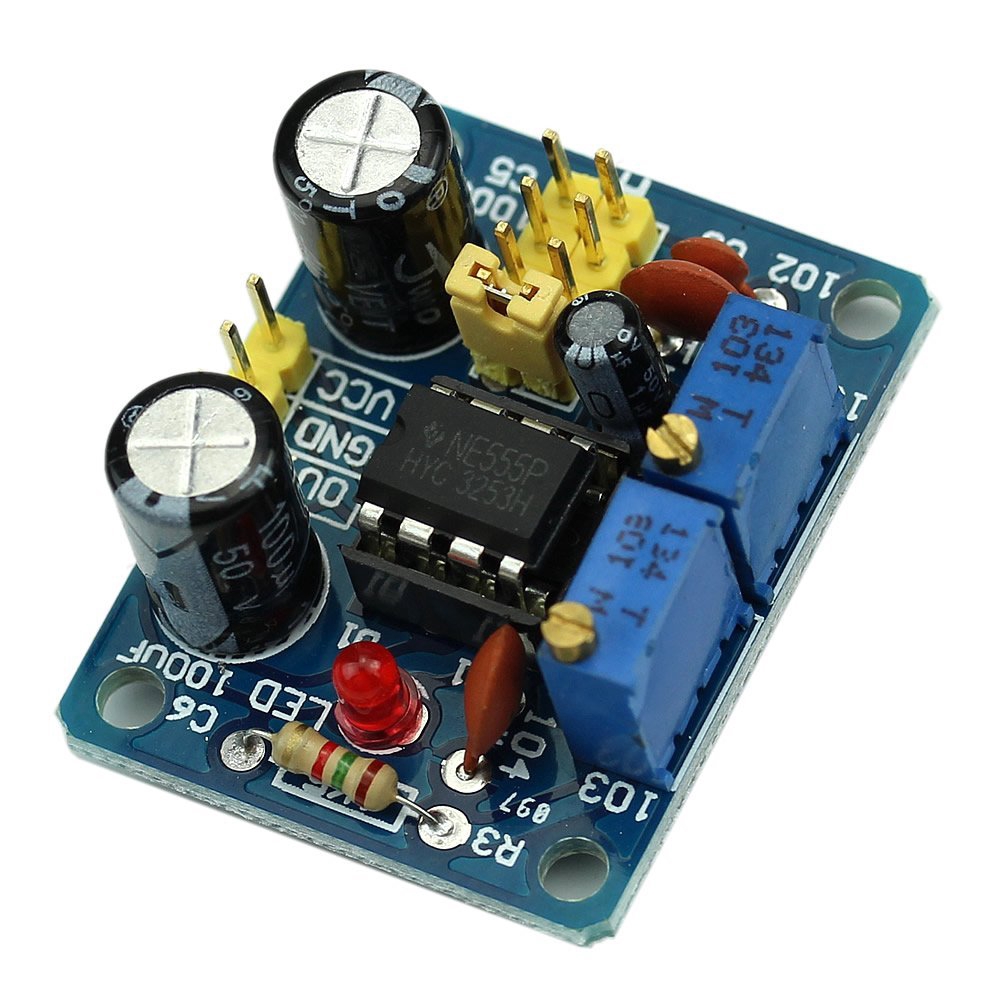

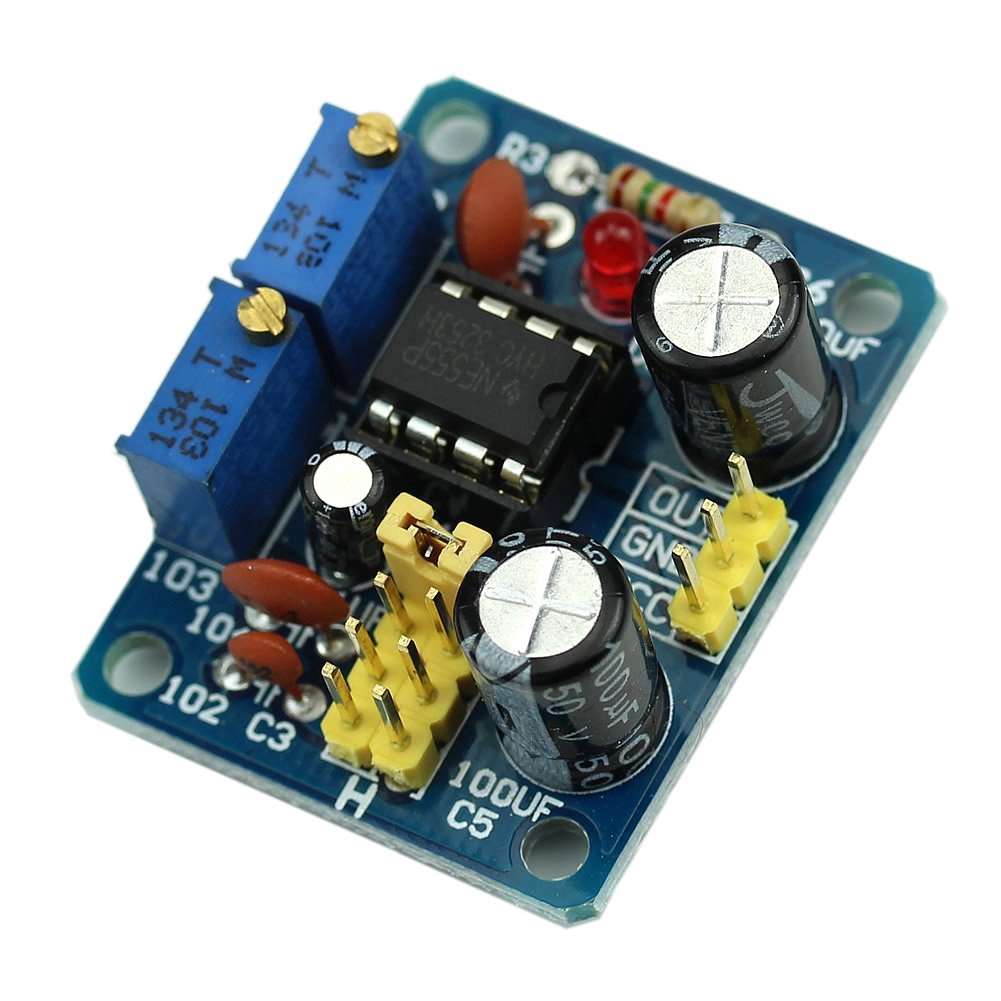

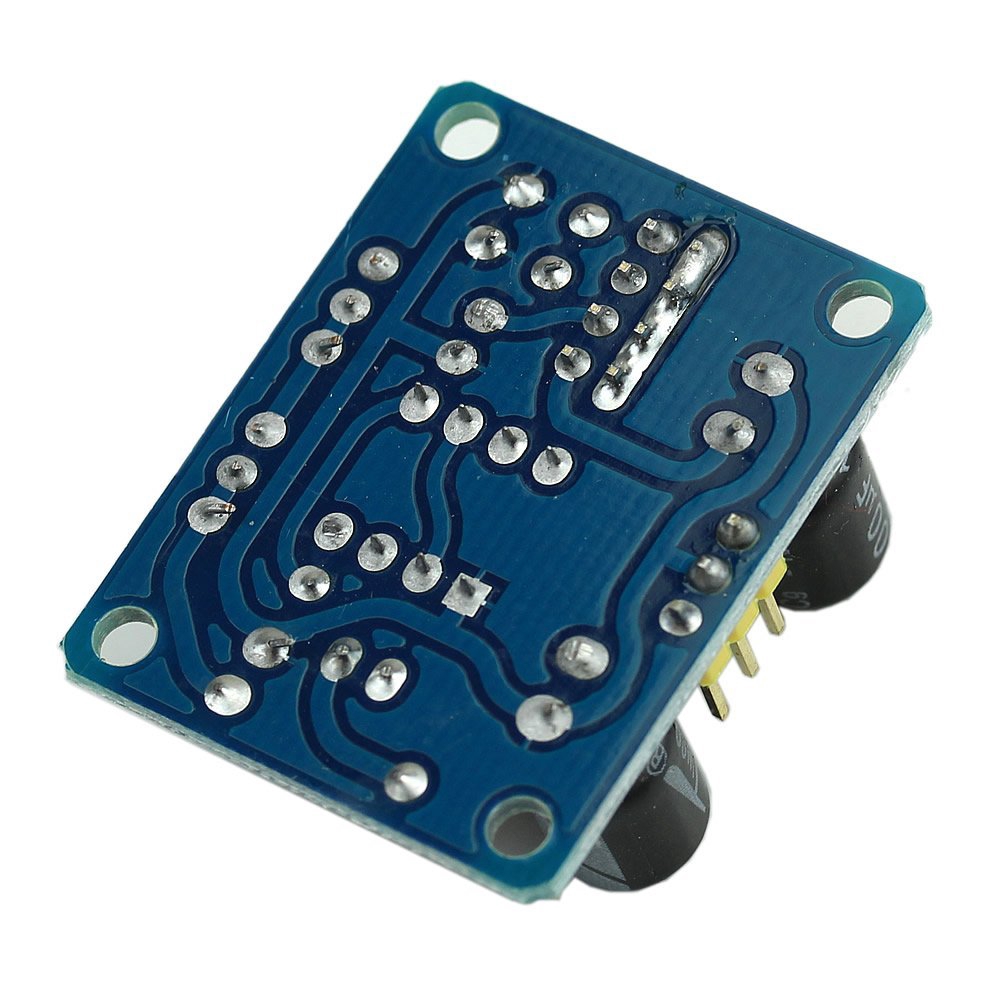

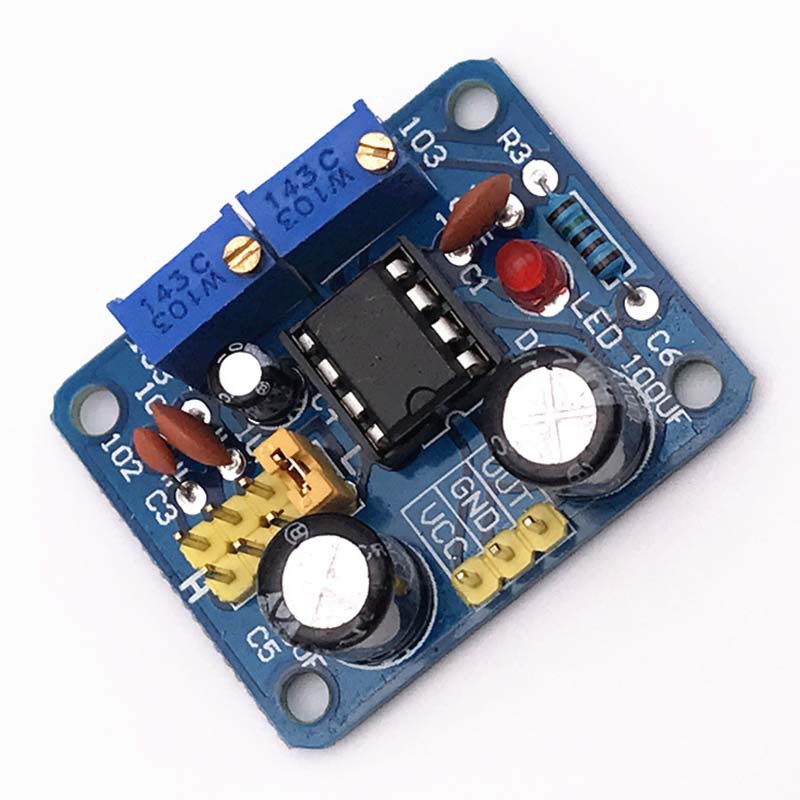

NE555 โมดูลพัลส์ความถี่ที่ปรับได้วงจรการทำงานคลื่นสี่เหลี่ยมเครื่องกำเนิดสัญญาณคลื่นสี่เหลี่ยม

NE555 โมดูลพัลส์ความถี่ที่ปรับได้วงจรการทำงานคลื่นสี่เหลี่ยมเครื่องกำเนิดสัญญาณคลื่นสี่เหลี่ยม ขอบเขตการใช้งานของโมดูลนี้: 1. ใช้เป็นเครื่องกำเนิดสัญญาณคลื่นสี่เหลี่ยมเพื่อสร้างสัญญาณคลื่นสี่เหลี่ยมสำหรับการทดลองพัฒนา 2. ใช้ในการสร้างสัญญาณคลื่นสี่เหลี่ยมสำหรับการขับสเต็ปเปอร์มอเตอร์ 3. สร้างพัลส์ที่ปรับได้สำหรับการใช้ MCU 4. สร้างพัลส์ที่ปรับได้เพื่อควบคุมวงจรที่เกี่ยวข้อง แนะนำสั้น ๆ: 1. ขนาด: 2.9 ซม. * 3.6 ซม. ระยะรูคงที่ 22.5 * 30.5 มม 2. ชิปหลัก: NE555; 3. แรงดันไฟฟ้าอินพุต: 5V-15VDC. เมื่อแหล่งจ่ายไฟ 5V กระแสไฟขาออกอาจอยู่ที่ประมาณ 15MA; เมื่อแหล่งจ่ายไฟ 12V กระแสเอาต์พุตอาจอยู่ที่ประมาณ 35MA; 4. น้ำหนักโมดูล: 10 กรัม; 3. ป้อนข้อมูลปัจจุบัน: ≥100MA 4. แอมพลิจูดเอาต์พุต: 4.2V V-PP ถึง 11.4V V-PP (ขึ้นอยู่กับแรงดันไฟฟ้าขาเข้าความกว้างเอาต์พุตจะแตกต่างกัน) 5. กระแสไฟขาออก: ≥15MA (แหล่งจ่ายไฟ 5V เมื่อ V-PP มากกว่า 50%), ≥35MA (แหล่งจ่ายไฟ 12V เมื่อ V-PP มากกว่า 50%) ข้อดี: 1. เอาต์พุตแสดงด้วย LED และชัดเจนโดยตรงว่ามีเอาต์พุตใด ๆ (ปริมาณ LED ที่ระดับต่ำ, LED ปิดที่ระดับสูง, LED กะพริบที่ความถี่ต่ำ); 2. สามารถเลือกช่วงความถี่เอาท์พุทได้ (โดยใช้หมวกลัดวงจรเพื่อเลือก) ซึ่งทำให้ความถี่เอาต์พุตสามารถปรับได้อย่างต่อเนื่อง ช่วงความถี่ต่ำ: 1Hz ～ 50Hz ช่วงความถี่กลาง: 50Hz ～ 1kHz ช่วงความถี่กลางและสูง: 1KHz ～ 10kHz เกียร์ความถี่สูง: 10kHz ～ 200kHz ความถี่เอาต์พุตที่ปรับได้ ช่วงเวลา T = 0.7 (RA + 2RB) C RA และ RB สามารถปรับได้ตั้งแต่ 0-10K; C = 0.001UF ในช่วงความถี่ต่ำ C = 0.1UF ในช่วงความถี่กลาง เกียร์ความถี่ปานกลางและสูง C = 1UF; C = 100UF ที่ความถี่สูงดังนั้นผู้ซื้อจึงสามารถคำนวณความถี่ของรูปคลื่นได้
