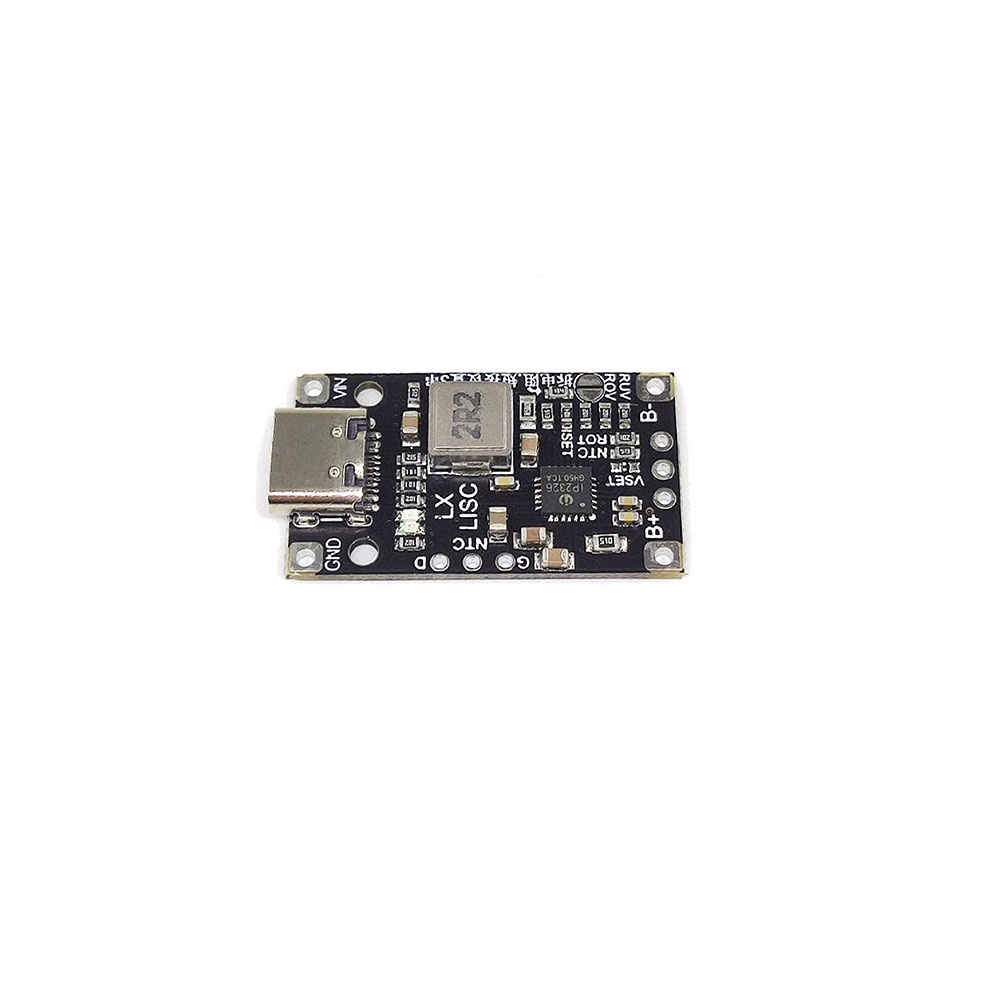

Voktta โมดูลชาร์จแบตเตอรี่ลิเธียม Type-C USB 2-3S BMS 15W 8.4V 12.6V 1.5A พร้อมตัวบ่งชี้

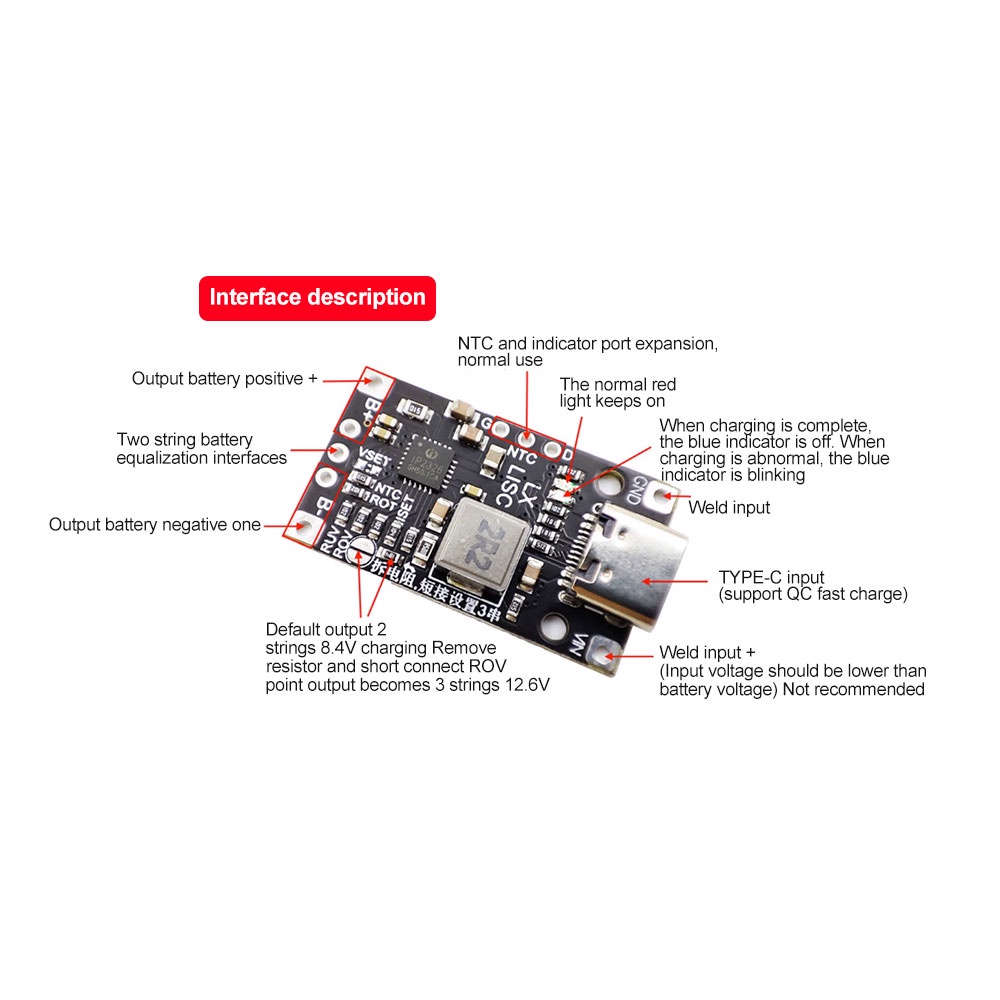

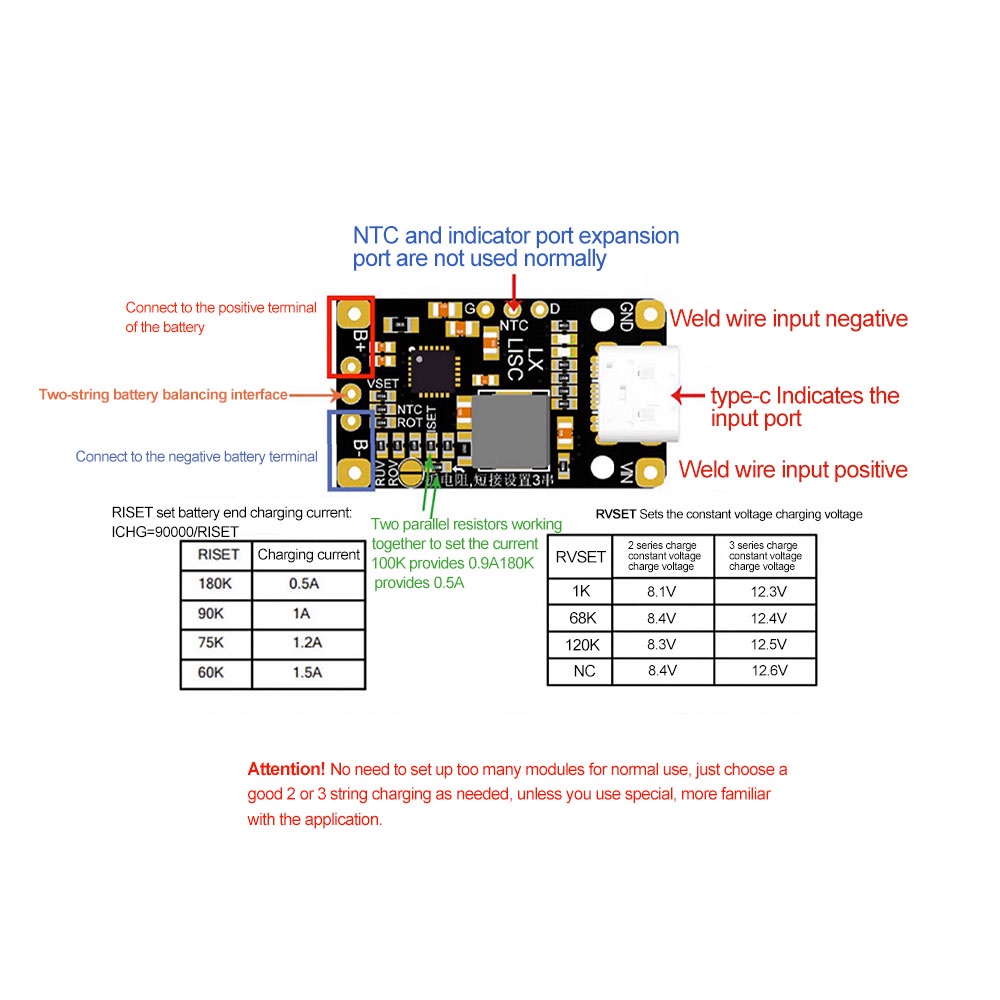

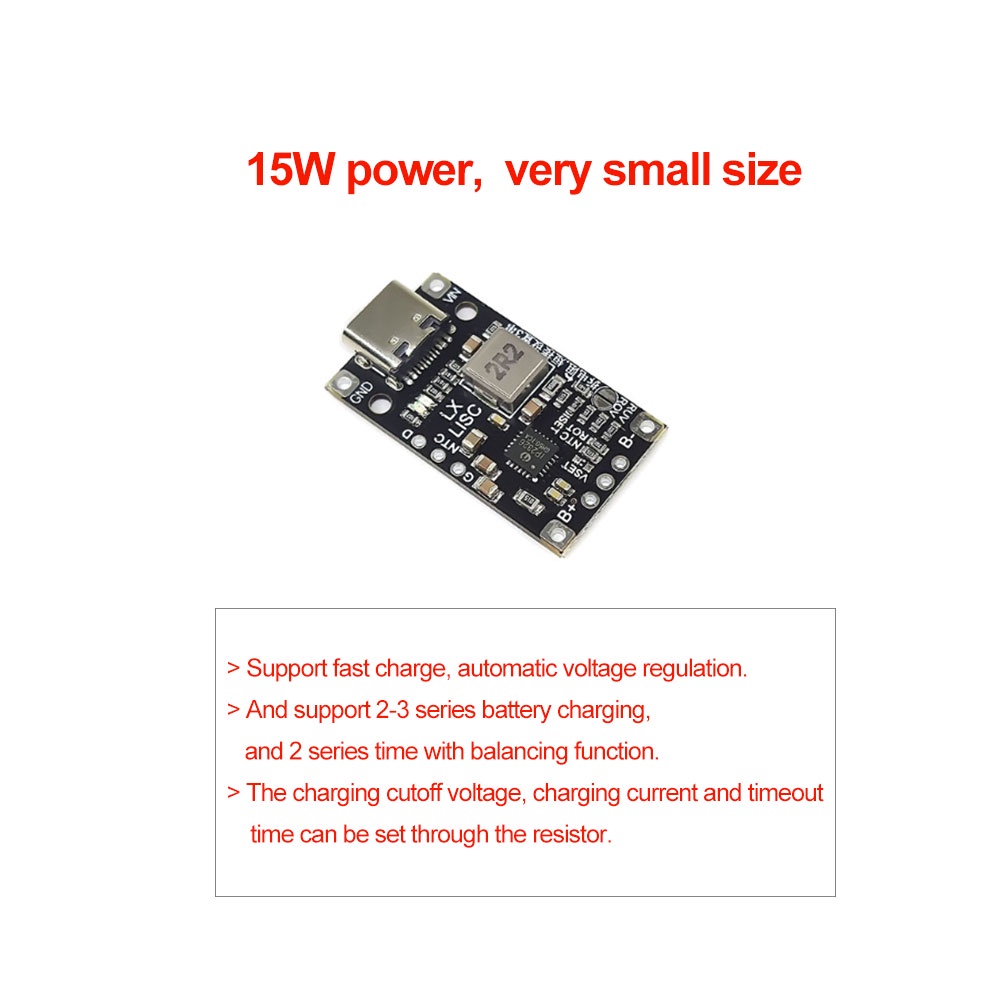

คุณสมบัติ: 1.ใช้วัสดุคุณภาพสูงพร้อมรับประกันคุณภาพ สวิตช์ซิงโครนัส 2.15W เพิ่มการชาร์จรองรับการชาร์จเร็ว QC เพิ่มประสิทธิภาพการชาร์จ 94% 3.ผลิตภัณฑ์นี้สามารถติดตั้งการชาร์จแบตเตอรี่ลิเธียม 2S หรือ 3S และ 2S พร้อมการชาร์จที่สมดุล 4.การป้องกันกระแสไฟและเวลาชาร์จที่ปรับได้ 5.ผลิตภัณฑ์มาพร้อมกับแรงดันไฟฟ้าเกินและการป้องกันแรงดันไฟฟ้าขาเข้าตลอดจนกระแสไฟขาออกแรงดันไฟฟ้าเกินการป้องกันไฟฟ้าลัดวงจร ฯลฯ ข้อควรระวัง: โมดูลนี้เหมาะสำหรับแบตเตอรี่ลิเธียม 3.7V สองหรือสามสาย มันถูกตั้งค่าผ่านการลัดวงจรและค่าเริ่มต้นเป็นสองสาย เมื่อใช้งานสองสายฟังก์ชันปรับสมดุลแบตเตอรี่ในตัวของโมดูลสามารถใช้งานได้ สิ่งนี้ใช้งานได้จริงมากและอินพุตสามารถเป็นพอร์ต type-c และลวดบัดกรี เมื่อพอร์ต type-c เชื่อมต่อกับแหล่งจ่ายไฟที่ชาร์จเร็วแรงดันไฟฟ้าที่ชาร์จจะถูกปรับโดยอัตโนมัติเพื่อปรับปรุงประสิทธิภาพ หากแรงดันไฟฟ้าอินพุตน้อยกว่าแรงดันแบตเตอรี่เมื่อป้อนลวดบัดกรีโมดูลจะสามารถทำงานได้ในสถานะเพิ่มเท่านั้น พารามิเตอร์พารามิเตอร์: อินพุต: พอร์ต type-c เสริมหรืออินพุตลวดบัดกรี สามารถเชื่อมต่อ Type-c กับ QC fast charge เพื่อปรับแรงดันไฟฟ้าในการชาร์จโดยอัตโนมัติและปรับปรุงประสิทธิภาพการชาร์จ หากอินพุตลวดบัดกรีแหล่งจ่ายไฟอินพุตควรน้อยกว่าแรงดันแบตเตอรี่ (จำนวนแบตเตอรี่ในชุด * แรงดันแบตเตอรี่) เอาต์พุต: รองรับ 2 และ 3 สายและต้องติดตั้งแบตเตอรี่พร้อมบอร์ดป้องกัน ค่าเริ่มต้นคือ 2 สาย เมื่อเปลี่ยนเป็น 3 สายจำเป็นต้องลัดวงจรจุดสัมผัสสั้น ๆ จากนั้นถอดตัวต้านทานใกล้เคียงออก เมื่อใช้ 2 สายสามารถใช้ฟังก์ชันอีควอไลเซชันโดยมีพิน BM เชื่อมต่อระหว่างแบตเตอรี่สองสาย (ความเร็วในการปรับสมดุลนี้มี จำกัด และเมื่อใช้แบตเตอรี่สองสายก็ยังจำเป็น พารามิเตอร์มีความสอดคล้องกันมากที่สุดเท่าที่จะทำได้) การตั้งค่าปัจจุบัน: หมายถึงลูกศรในภาพหมายถึงกระแสขนานสองกระแส กระแสไฟเริ่มต้นคือ 100K (0.9A) และ 180K (0.5A) ตัวต้านทานสามารถถอดหรือเปลี่ยนได้ตามความต้องการของคุณเอง สูตรคำนวณเป็นปัจจุบัน = 90000 / ค่าความต้านทาน การตั้งค่าแรงดันไฟฟ้าที่ชาร์จแบตเตอรี่มีค่าเริ่มต้นเป็น 4.2V สำหรับสายเดียวซึ่งมีค่าเท่ากันสำหรับแบตเตอรี่ทั่วไปและไม่จำเป็นต้องเปลี่ยน หากต้องการการเปลี่ยนแปลงโปรดดูตารางการตั้งค่า RVSET เพื่อตั้งค่าความต้านทาน VSET ของบอร์ด การตั้งค่าเวลาในการชาร์จค่าเริ่มต้นไม่มีเวลากำหนดค่าความต้านทานการหมุนเพื่อตั้งค่า 120k-12 ชม. ไม่มีสติกเกอร์ -24 ชม. การเชื่อมต่อ NTC: ปกติจะไม่ใช้. หากจำเป็นให้เปลี่ยนค่าความต้านทาน NTC เป็น 82K และเชื่อมต่อเทอร์มิสเตอร์ 100K (B = 4100) เป็นจุดเชื่อม NTC และ GND ที่อยู่ติดกัน ไฟ LED แสดงสถานะ: ในระหว่างกระบวนการชาร์จไฟทั้งไฟสีแดงและสีน้ำเงินจะสว่างขึ้น พอชาร์จเต็มแล้วไฟสีน้ำเงินจะดับลงและไฟสีแดงก็เปิดขึ้น ไฟสีน้ำเงินกะพริบหลังจากตรวจพบความผิดปกติแล้วไฟสีน้ำเงินจะกะพริบ แพคเกจรวม: แท่นชาร์จแบตเตอรี่ลิเธียม * 1
