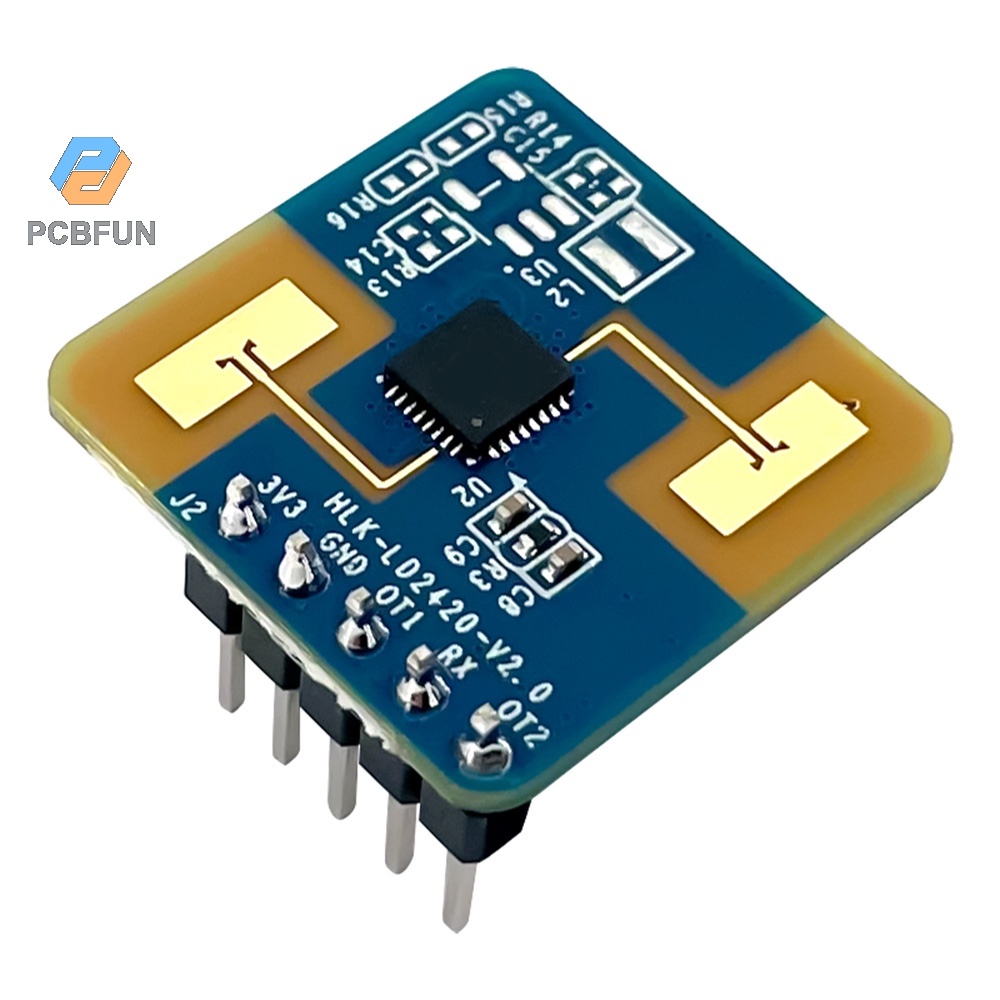

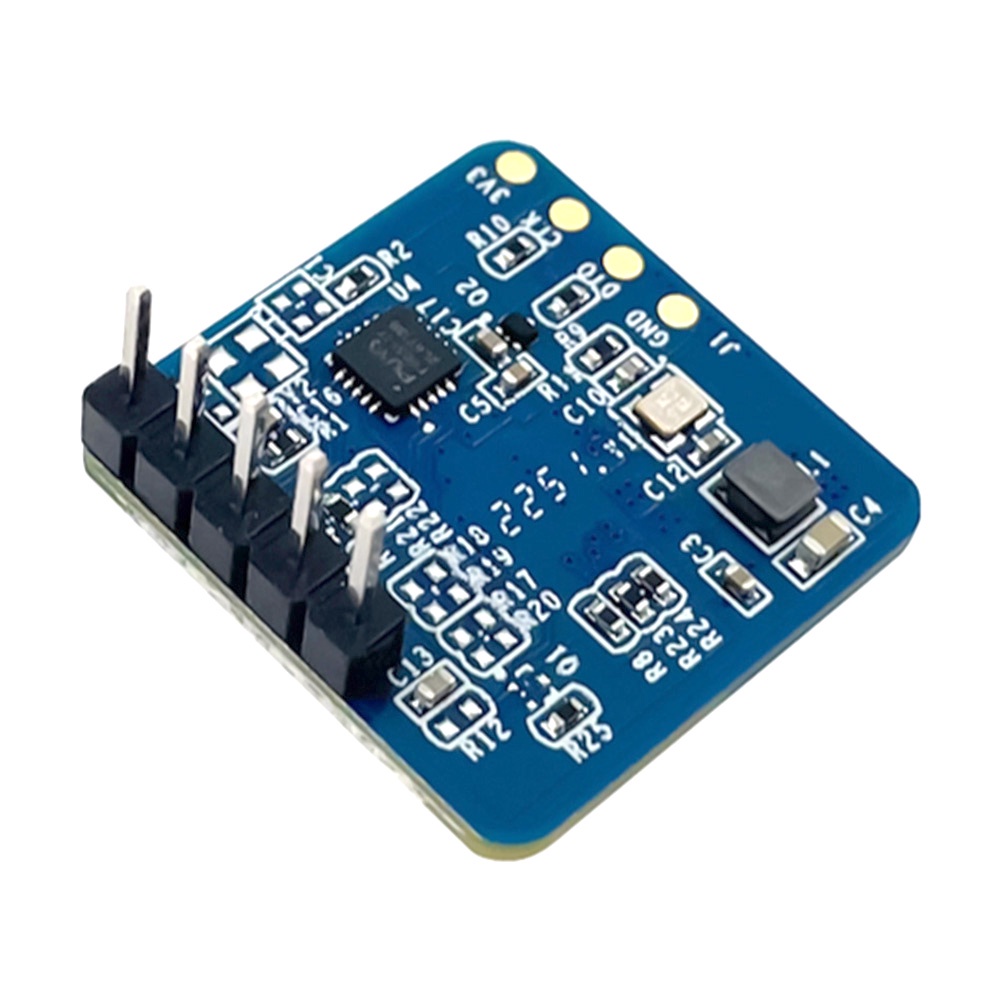

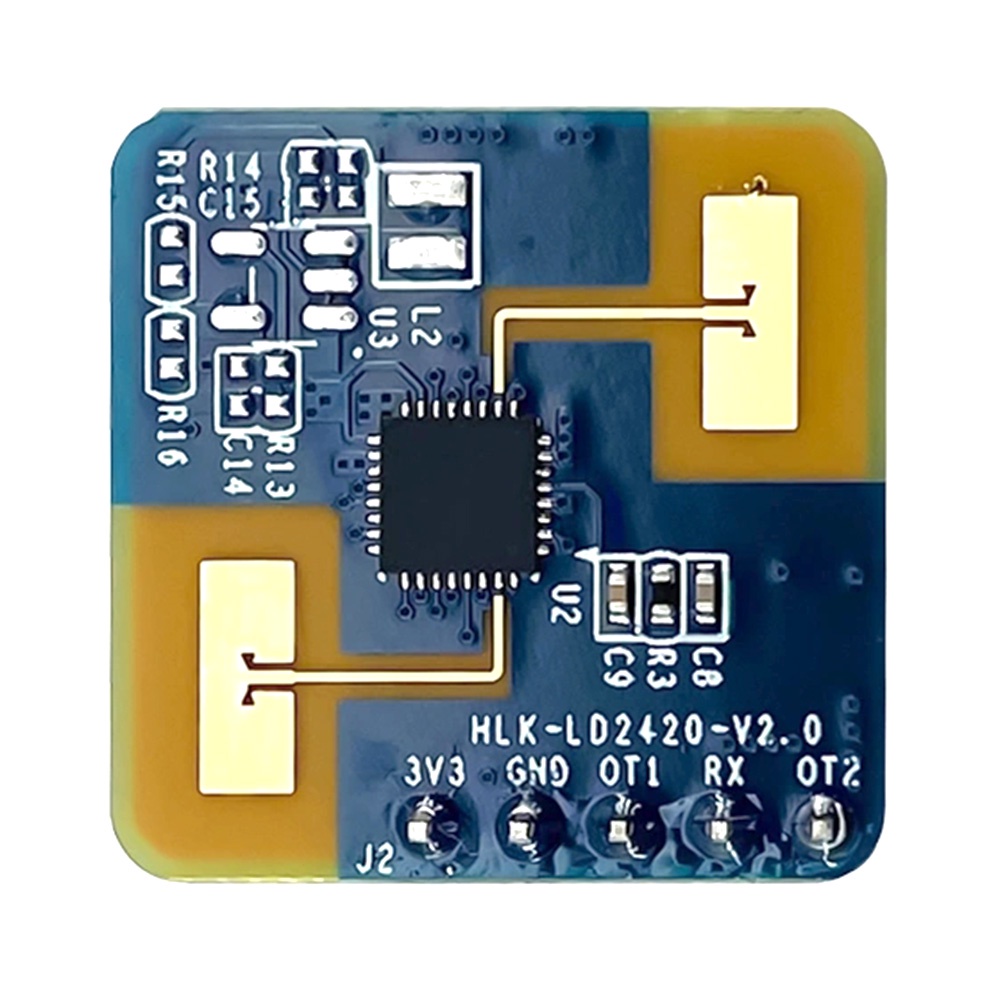

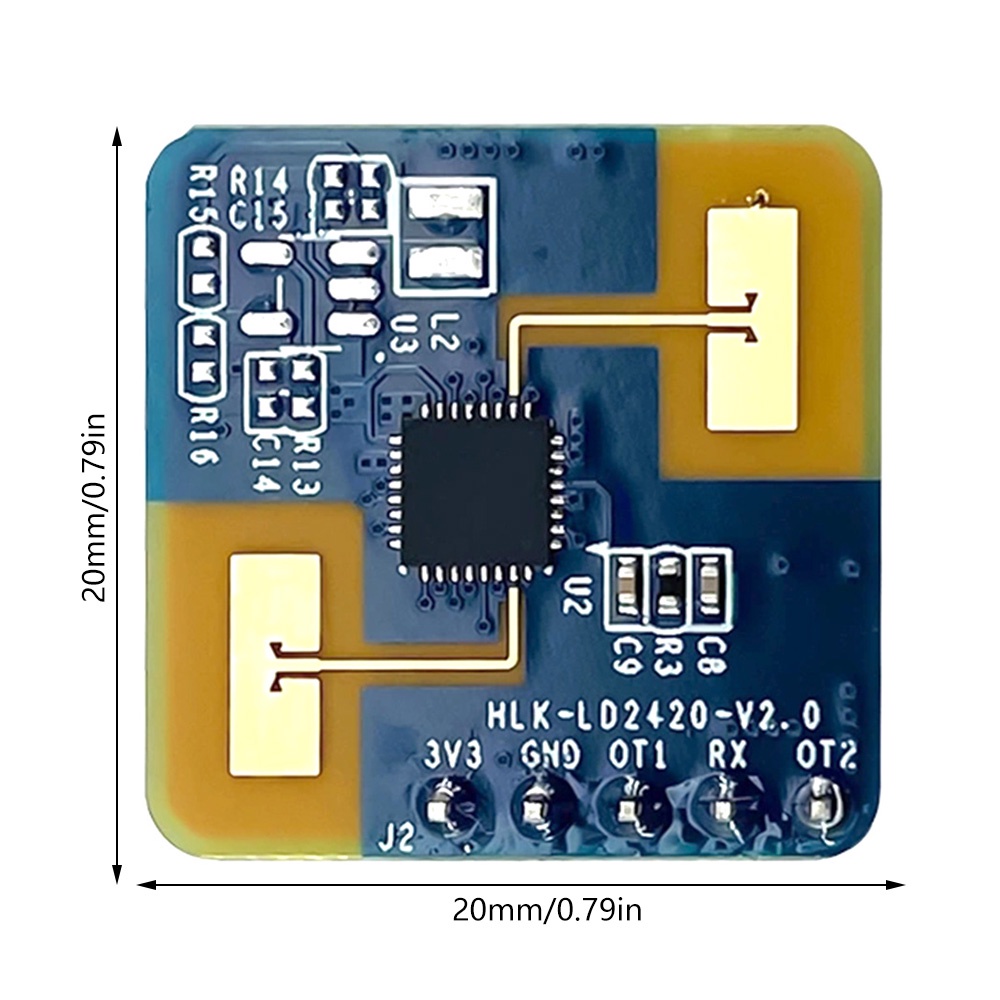

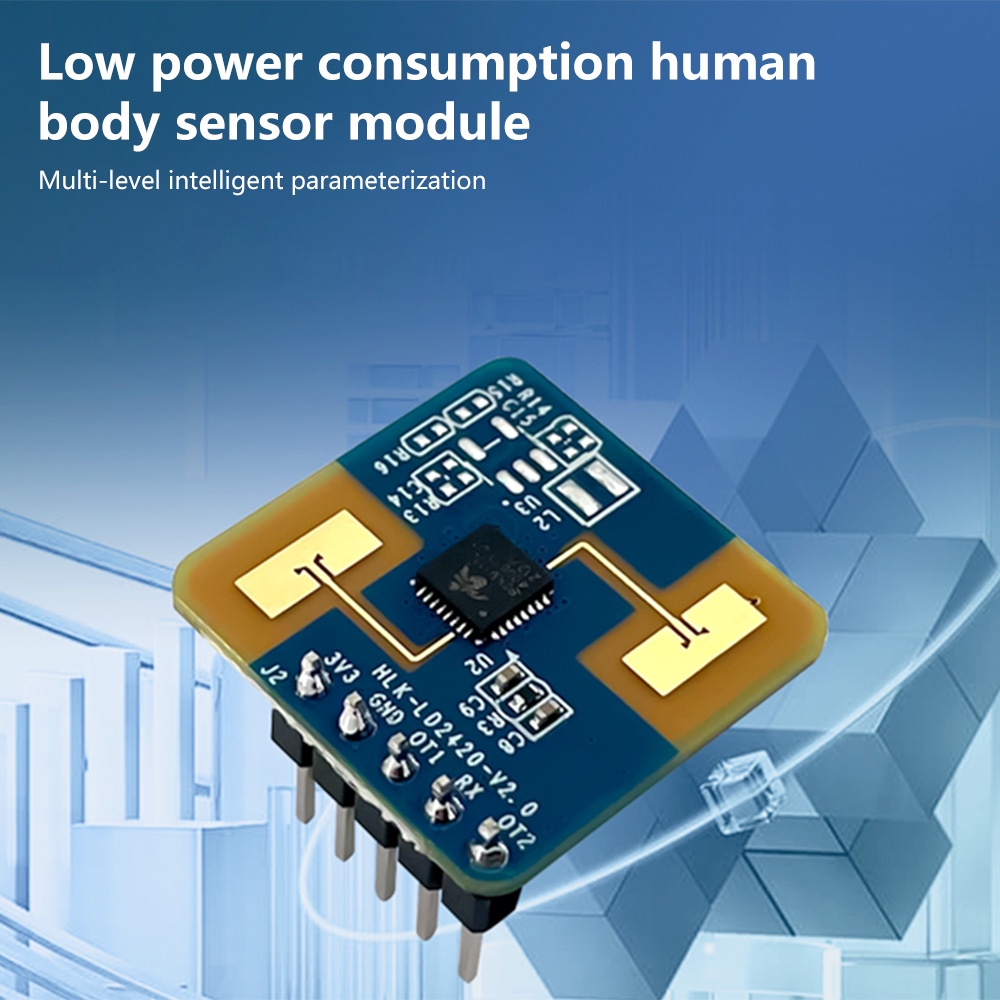

Pcbfun Hlk - Ld 2420 โมดูลเซนเซอร์ตรวจจับการเคลื่อนไหว 24 Ghz

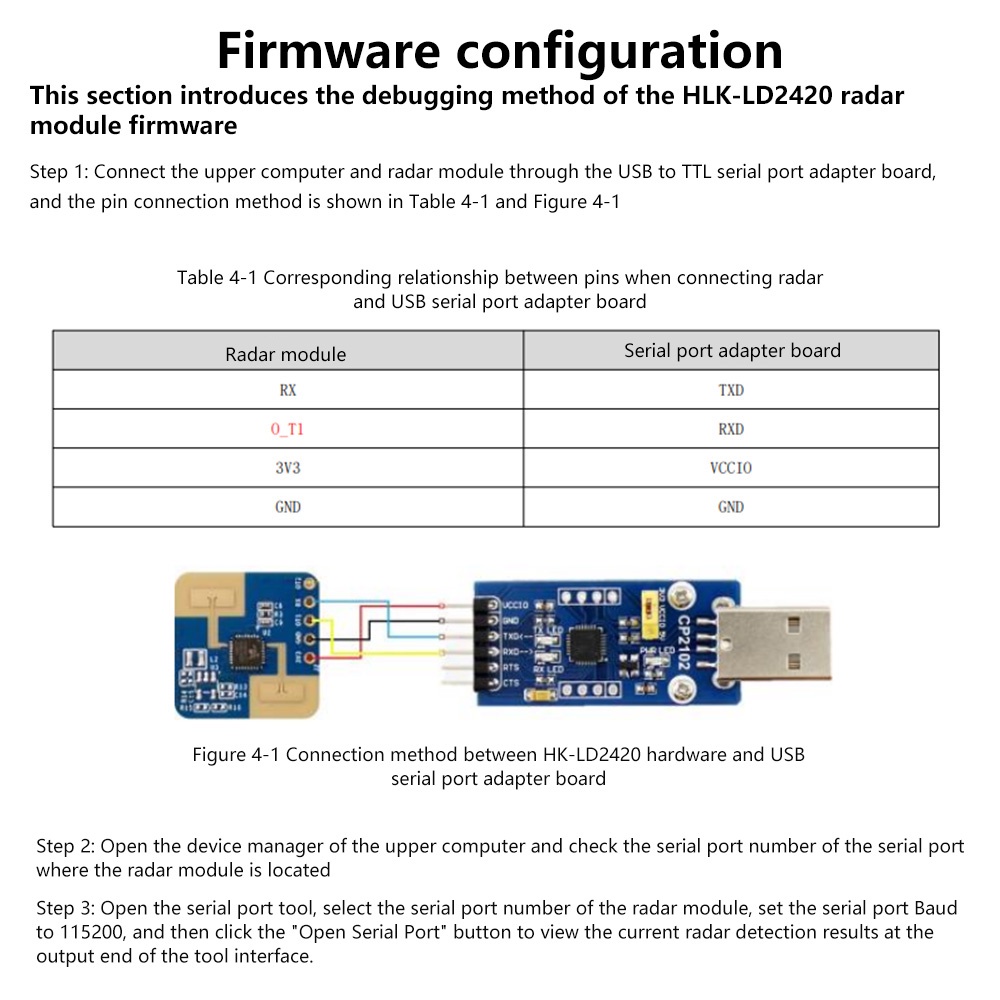

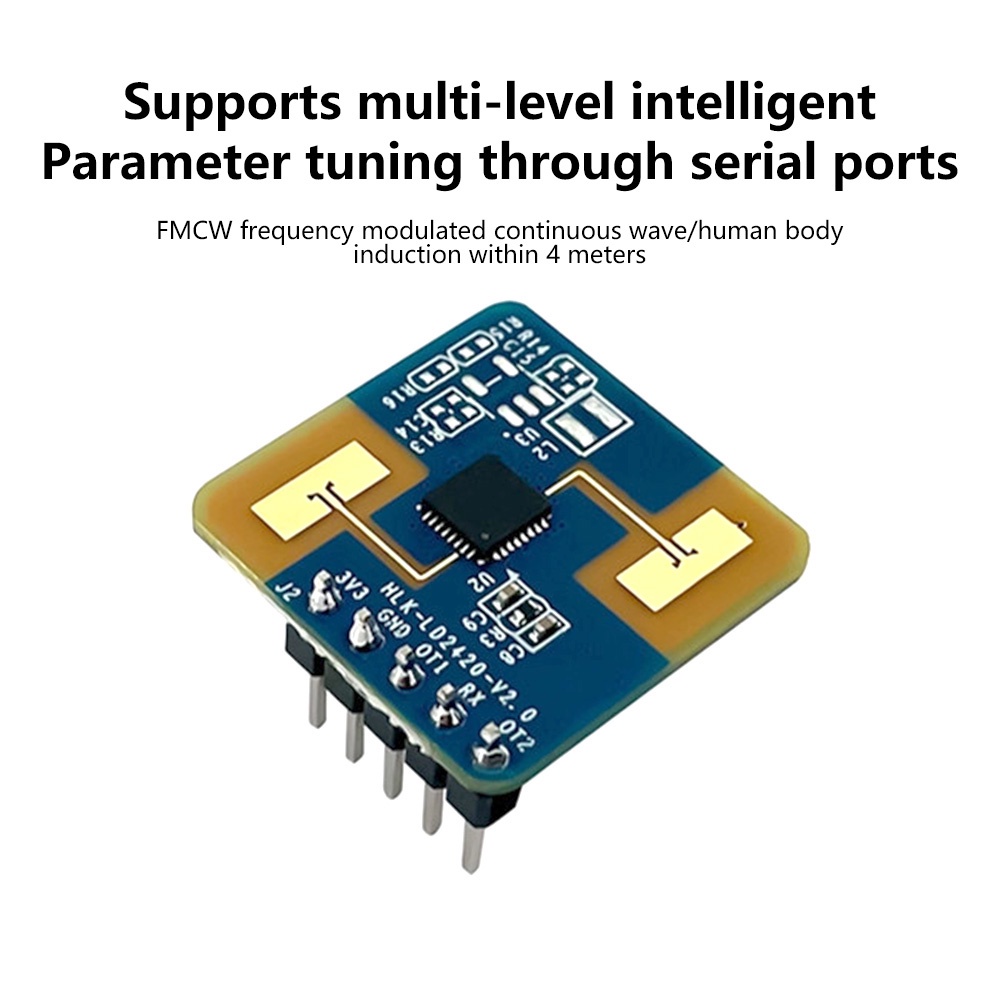

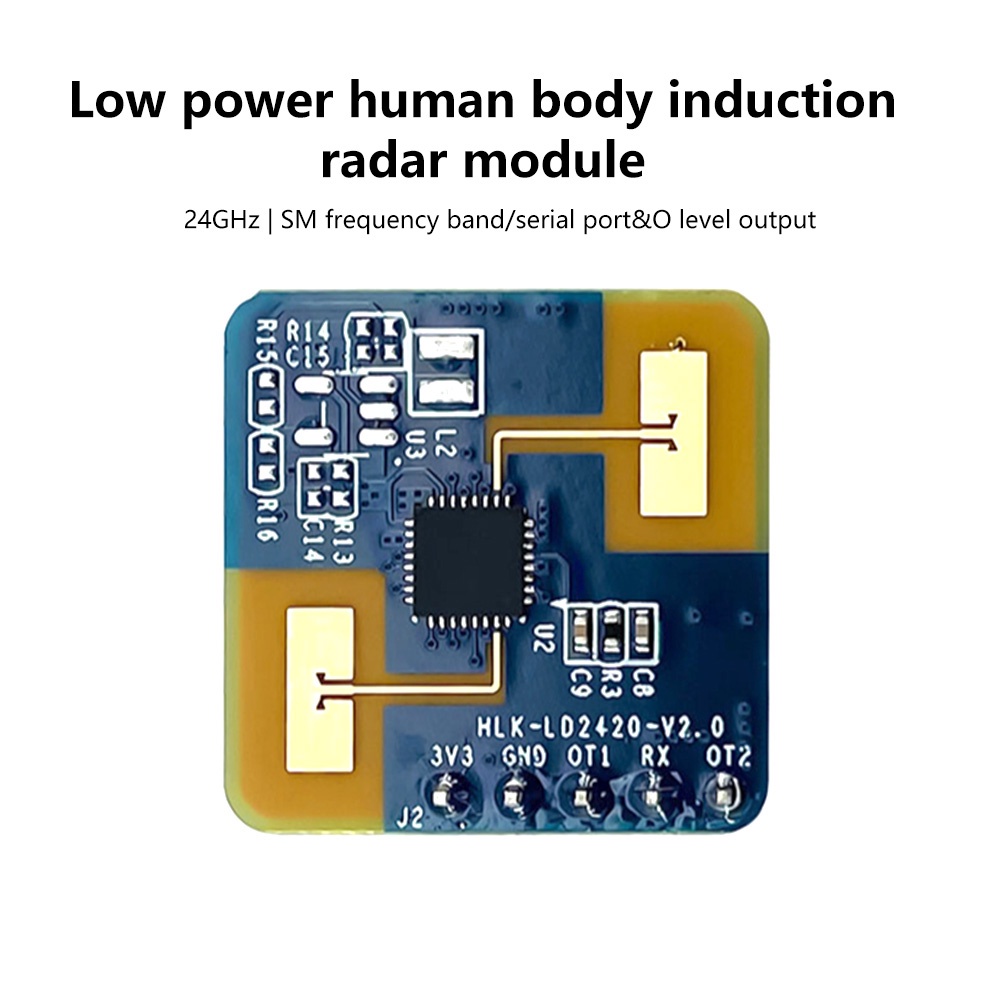

คุณสมบัติ: 1.โหลดการกำหนดค่าร่างกายมนุษย์เริ่มต้นปลั๊กแอนด์เพลย์ 2.ให้เครื่องมือการมองเห็นที่สนับสนุนการกำหนดค่าระยะการตรวจจับความไวระหว่างพาร์ติชันและเวลารายงานผล 3.รองรับช่วงการเหนี่ยวนำ และสัญญาณรบกวนจากส่วนใดส่วนหนึ่ง รองรับช่วงการเหนี่ยวนำ รองรับช่วงการเหนี่ยวนำ และป้องกันสัญญาณรบกวนจากส่วนใดส่วนหนึ่งที่อยู่นอกช่วง 4.การตรวจจับระยะใกล้ 0.2 เมตรโดยไม่มีจุดบอดตรวจจับ 5.ระยะการตรวจจับที่ไกลที่สุดของร่างกายมนุษย์ในระหว่างการออกกำลังกายคือ 8 ม 6.การกำหนดค่าอิสระสำหรับการกระตุ้นและรักษาสถานะด้วยความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง 7.วิธีการติดตั้งหลายวิธีเช่นเพดานและผนัง 8.ติดตั้งเซนเซอร์คลื่นอัจฉริยะแบบชิปเดียว SoC และเฟิร์มแวร์อัลกอริทึมอัจฉริยะ บทนำของผลิตภัณฑ์ เครื่องส่งสัญญาณ 24 GHz ประสิทธิภาพสูง เป็นโมดูลเรดาร์ตัวรับสัญญาณหนึ่งเครื่องจาก Hailingke HLK-LD2420 และเป็นเครื่องส่งสัญญาณความเร็วสูง 24 GHz หนึ่งเครื่อง ซึ่งเป็นโมดูลเรดาร์ตัวรับสัญญาณหนึ่งเครื่องจาก Hailingke อัลกอริทึมการตรวจจับร่างกายมนุษย์ใช้เทคโนโลยีการวัดระยะคลื่นเรดาร์มิลลิเมตรและเทคโนโลยีการประมวลผลสัญญาณกรรมสิทธิ์ขั้นสูงของชิปซีรีส์ S3 ทำให้รับรู้การเคลื่อนไหวไมโครเคลื่อนไหวได้อย่างแม่นยำและยืนหยัดอยู่ในร่างกายมนุษย์ หลัก ๆ แล้วจะใช้เพื่อรับรู้ว่ามีการเคลื่อนไหวหรือการเคลื่อนไหวขนาดเล็กของร่างกายมนุษย์ในบริเวณรับรู้ฉากในร่มหรือไม่ และเพื่อรีเฟรชผลการตรวจจับแบบเรียลไทม์ มีการตรวจจับสูงสุด 8 เมตรสำหรับร่างกายมนุษย์ที่เคลื่อนไหวและสามารถกำหนดค่าช่วงระยะการตรวจจับความไวและเวลาในการรีเฟรชในช่วงเวลาต่างๆได้อย่างง่ายดาย รองรับอินเทอร์เฟซ GPIO และ UART แบบพลักแอนด์เพลย์และถูกนำไปใช้กับสถานการณ์อัจฉริยะและผลิตภัณฑ์เทอร์มินัลที่แตกต่างกันได้อย่างยืดหยุ่น พารามิเตอร์พารามิเตอร์: โมเดล: HLK-2410S ขนาด: 20X20 มม หมวดหมู่โมเดลเอาท์พุต: เซ็นเซอร์ดิจิตอล หลักการทำงาน: เซ็นเซอร์แม่เหล็ก ความถี่: 24G-24.25GHz วิธีการมอดูเลต: FMCW ระยะตรวจจับ: 0.75-6 ม. ปรับระยะการตรวจจับได้ มุมตรวจจับ: ± 60 ° แหล่งจ่ายไฟ: 3.3V (ประเภท) ปัจจุบัน: ~ 50mA ปัจจุบัน: ~ 50mA ระดับพอร์ตอนุกรมเอาต์พุต: 3.3V แบนด์วิดท์กวาด: 250MHz อุณหภูมิสิ่งแวดล้อม: -40 ° ค ~ + 85 ° ค รูปแบบข้อมูล: พอร์ตอนุกรมเอาต์พุต ASCIl / ระดับสูงและต่ำ 3.3V และ 0V รูปแบบบรรจุภัณฑ์: พร้อมหมุด สถานการณ์ที่เกี่ยวข้อง: การควบคุมแสงอัจฉริยะ / การตรวจจับหน้าจอโฆษณา เรื่องที่ต้องให้ความสนใจ หากเรดาร์จำเป็นต้องมีปลอกท่อจะต้องมีลักษณะการส่งคลื่นที่ดีในย่านความถี่ 24GHz และจะต้องไม่มีโลหะหรือวัสดุที่มีผลป้องกันคลื่นแม่เหล็กไฟฟ้า; 2.ผลิตภัณฑ์นี้ต้องติดตั้งในสภาพแวดล้อมที่เหมาะสม ผลการตรวจจับจะได้รับผลกระทบ: หากใช้ในสภาพแวดล้อมต่อไปนี้ผลการตรวจจับจะได้รับผลกระทบ: 2.1 มีวัตถุที่ไม่ใช่มนุษย์ที่เคลื่อนไหวอย่างต่อเนื่องในบริเวณตรวจจับเช่นสัตว์ผ้าม่านแกว่งอย่างต่อเนื่องและพืชสีเขียวขนาดใหญ่หันหน้าไปทางช่องระบายอากาศ 2.2 มีพื้นที่ขนาดใหญ่ของระนาบสะท้อนที่แข็งแกร่งในพื้นที่ตรวจจับและวัตถุสะท้อนแสงที่แข็งแกร่งที่หันหน้าไปทางเสาอากาศเรดาร์โดยตรงอาจทำให้เกิดสัญญาณรบกวนได้ 2.3 เมื่อติดตั้งบนผนังก็เป็นสิ่งจำเป็นที่จะพิจารณาภายนอก Confounding เช่นเครื่องปรับอากาศและพัดลมไฟฟ้าที่ด้านบนของห้องพัก 3. ข้อควรระวังในระหว่างการติดตั้ง ลอง 3.1 เพื่อให้แน่ใจว่าเสาอากาศเรดาร์กำลังเผชิญหน้ากับพื้นที่ที่จะตรวจจับได้โดยตรงและบริเวณโดยรอบของเสาอากาศจะเปิดอยู่และไม่มีสิ่งกีดขวาง เพื่อให้แน่ใจว่าตำแหน่งการติดตั้งของเซ็นเซอร์มั่นคงและการสั่นของเรดาร์จะส่งผลต่อผลการตรวจจับ 3.2 เพื่อให้แน่ใจว่าตำแหน่งการติดตั้งของเซ็นเซอร์นั้นมั่นคงและมั่นคงการสั่นของเรดาร์เองจะส่งผลต่อผลการตรวจจับ ตรวจสอบให้แน่ใจว่าไม่มีการเคลื่อนไหวของวัตถุหรือการสั่นสะเทือนที่ด้านหลังของเรดาร์ เนื่องจากการทะลุคลื่นเรดาร์ทำให้สมองกลีบหลังเสาอากาศสามารถตรวจจับวัตถุที่เคลื่อนไหวได้ที่ด้านหลังเรดาร์ สามารถใช้ฝาครอบป้องกันโลหะหรือแผ่นหลังโลหะเพื่อป้องกันกลีบหลังเรดาร์และลดผลกระทบของวัตถุที่ด้านหลังของเรดาร์ เมื่อมีเรดาร์ย่านความถี่ 24GHz หลายตัวโปรดอย่าจัดแนวคานและพยายามติดตั้งให้ไกลที่สุดเพื่อหลีกเลี่ยงการรบกวนซึ่งกันและกัน 4.ข้อควรระวังด้านพลังงาน: แรงดันไฟฟ้าอินพุตของแหล่งจ่ายไฟคือ 3.0V ~ 3.6V และไม่มีสเปกตรัมสูงสุดที่เห็นได้ชัดภายใน 100 kHz ของระลอกไฟ แผนนี้ใช้สำหรับอ้างอิง สำหรับวัตถุประสงค์ในการออกแบบ, ผู้ใช้จำเป็นต้องพิจารณาการออกแบบความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่สอดคล้องกันเช่น ESD และไฟกระชากฟ้าผ่า. แพคเกจรวม: แพ็คเกจ 1: โมดูลเซนเซอร์ * 1 สายเชื่อมต่อ * 1 บอร์ดพอร์ตอนุกรม แพ็คเกจ 2: โมดูลเซนเซอร์ * 1
