ABB คอนแทคเตอร์ AF12-30-10-13 100-250VAC/DC 12A 5.5kW 1NO AC-3 Contactor AF # 1SBL157001R1310

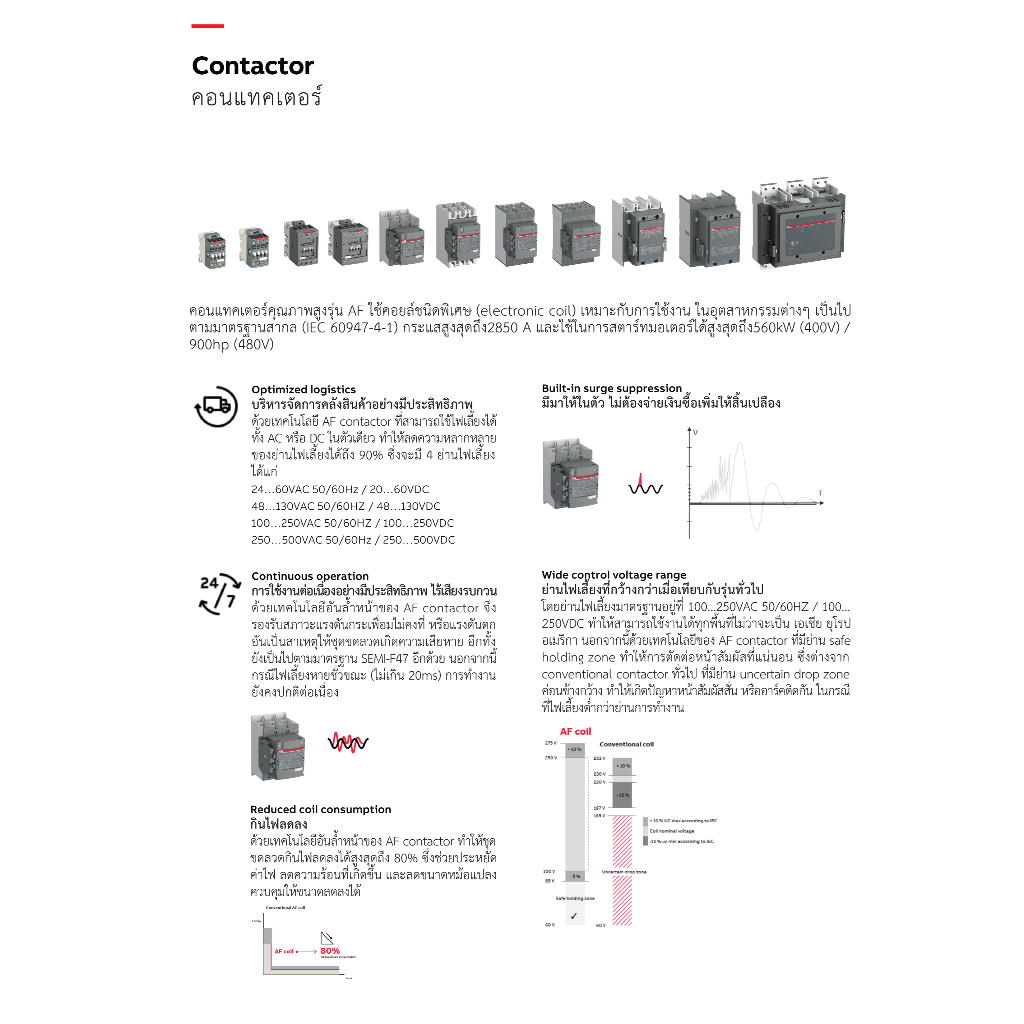

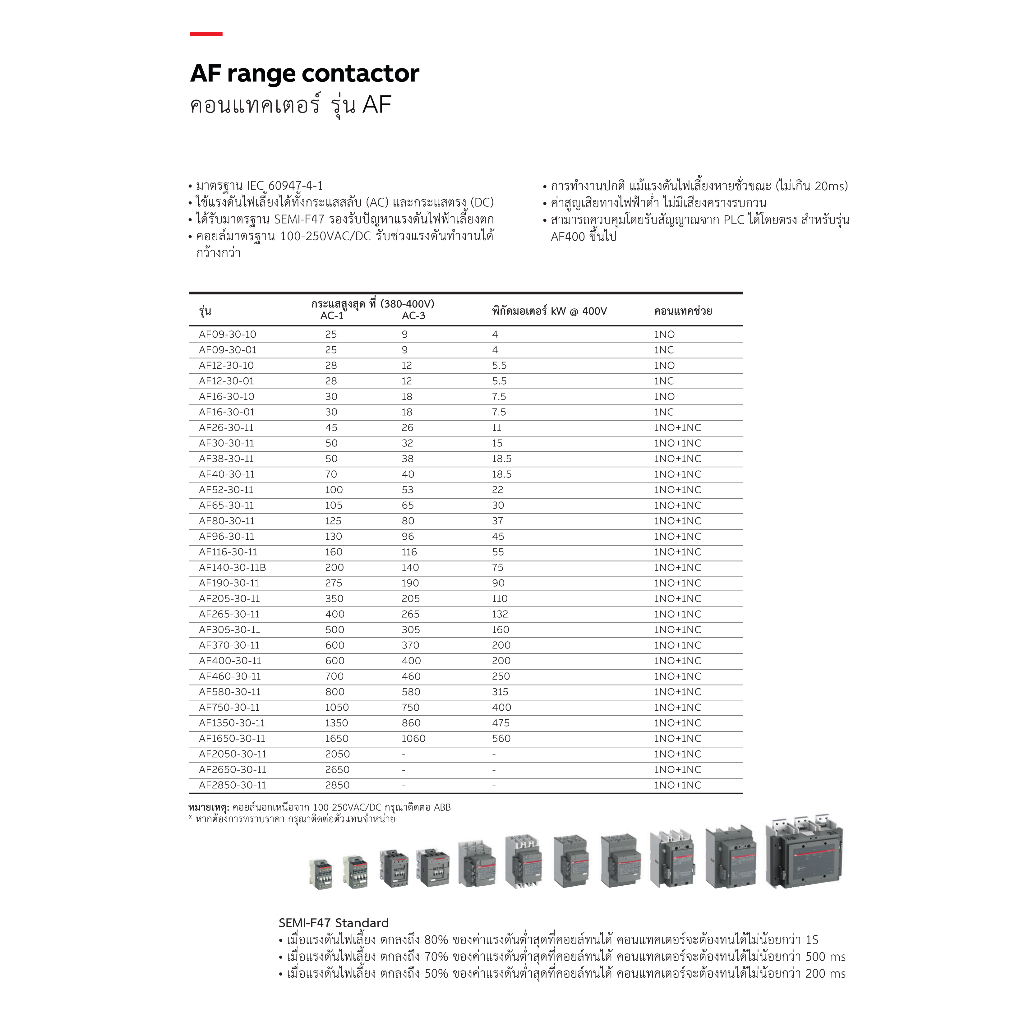

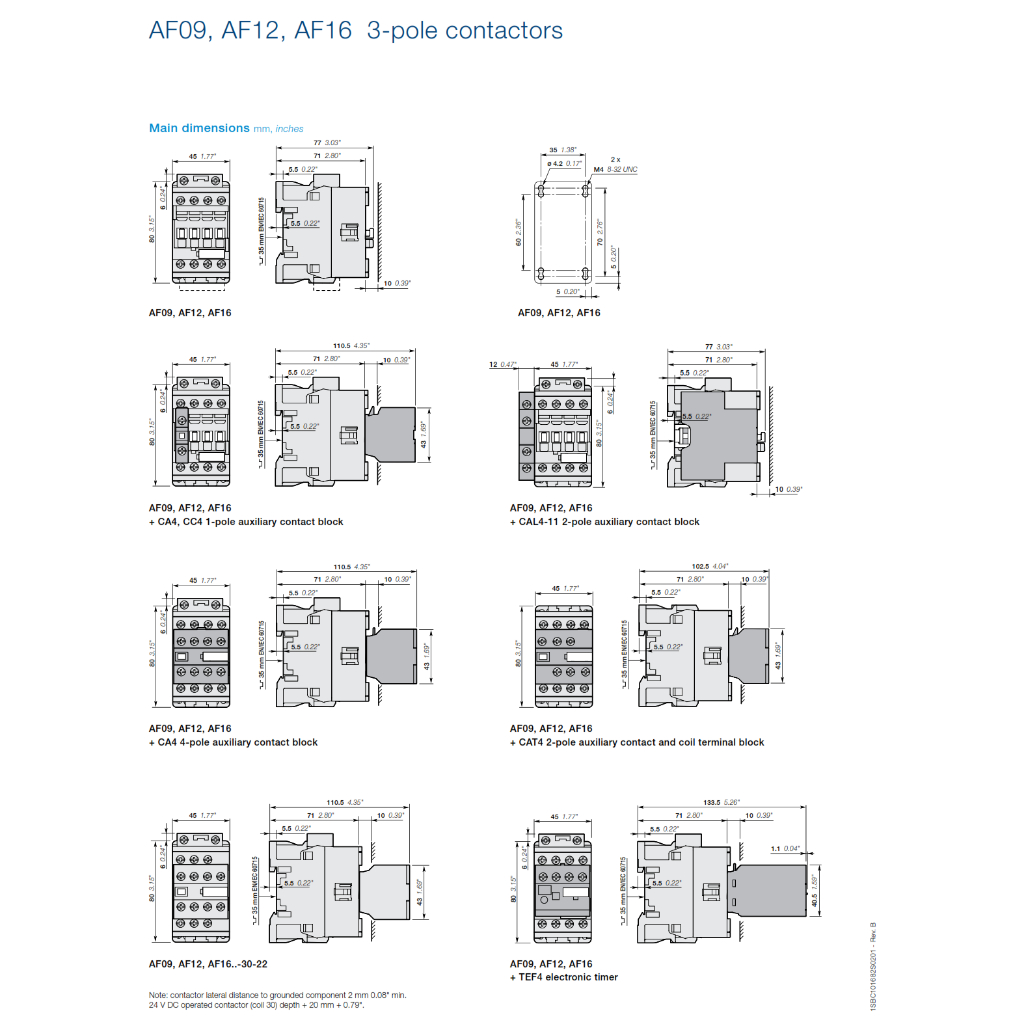

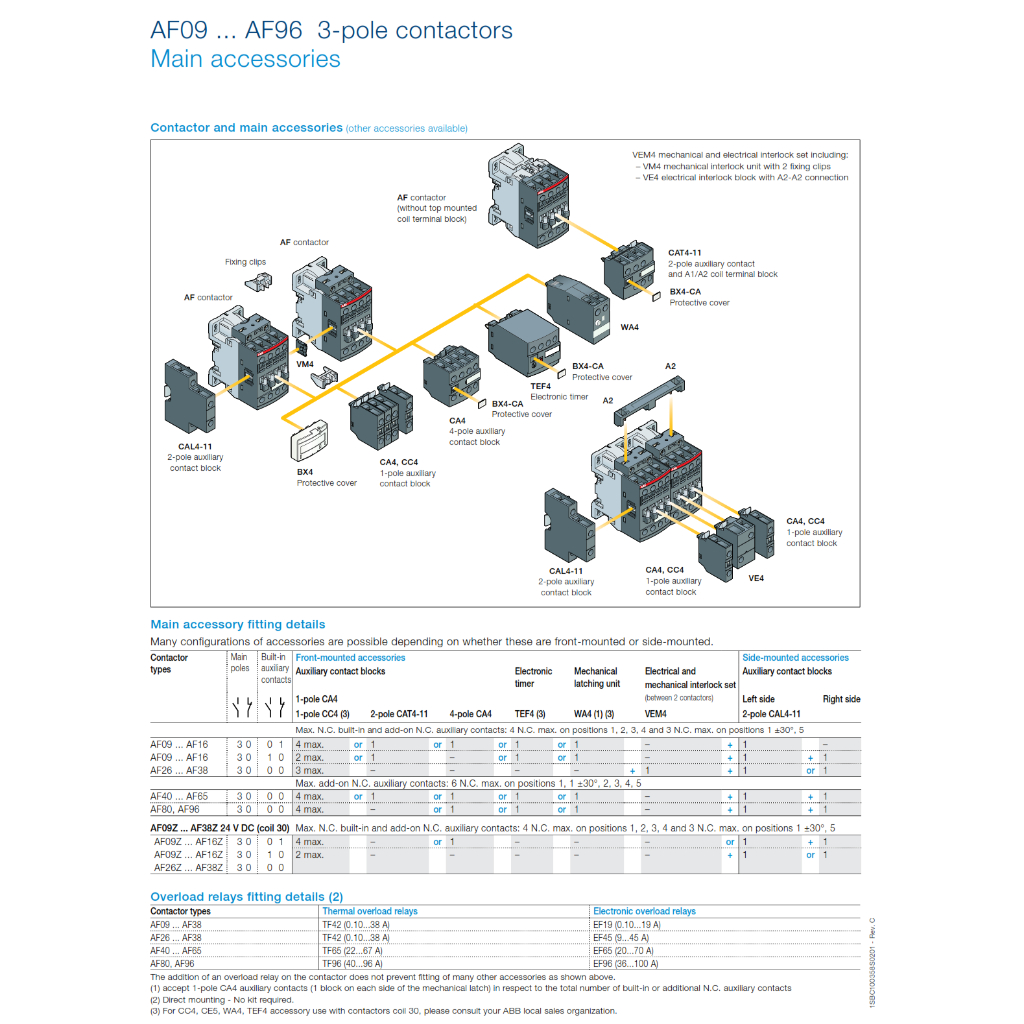

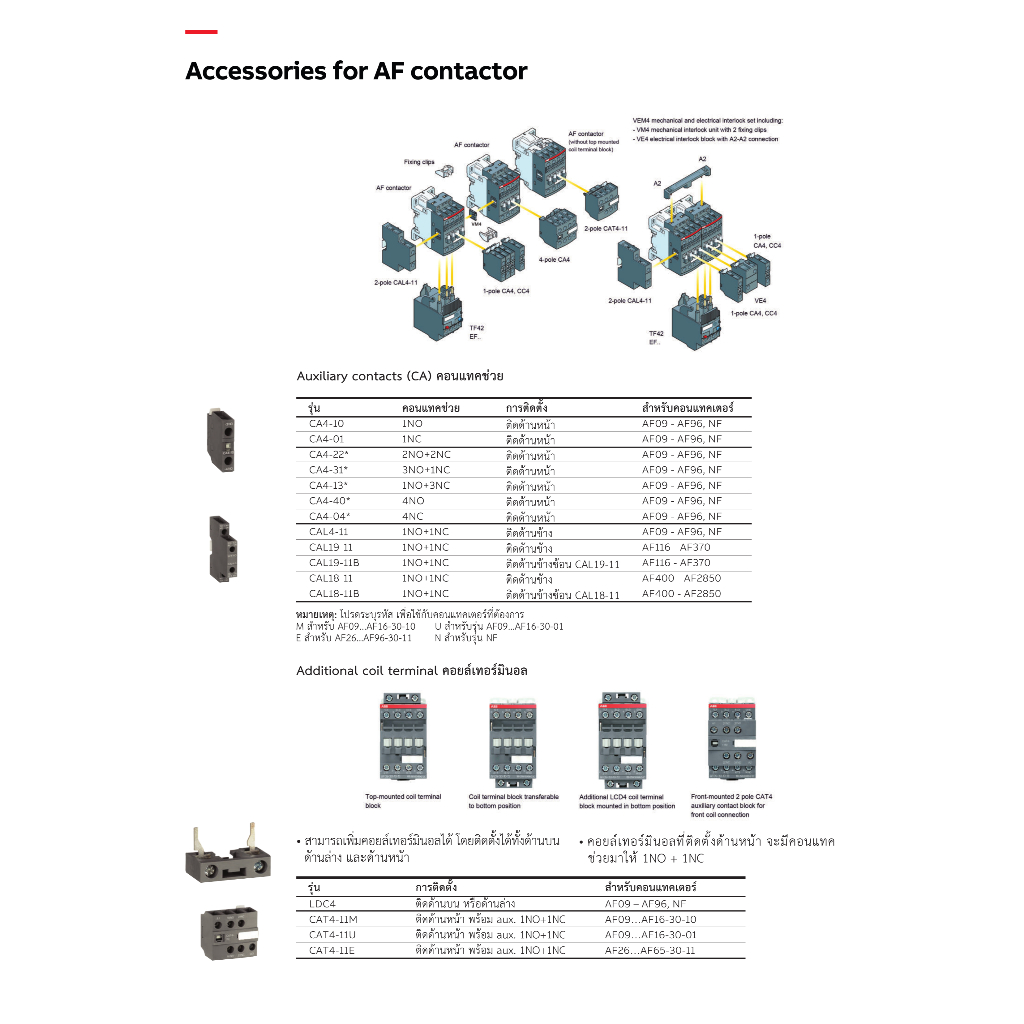

ABB คอนแทคเตอร์ AF12-30-10-13 100-250VAC/DC 12A 5.5kW 1NO AC-3 Contactor AF # 1SBL157001R13 ABB คอนแทคเตอร์ AF12-30-10-13 3Poles 1NO กระแสพิกัด 12A 380–400V ใช้สั่งงานมอเตอร์ 5.5 kW (380-400V) ให้ทำงานแบบอัตโนมัติ โดยรับสัญญาณคอยล์ 100–250V ได้ทั้ง AC และ DC เมื่อมีสัญญาณเข้า คอนแทคเตอร์จะดูดให้ไฟวิ่งไปยังมอเตอร์ และเมื่อสัญญาณหายก็จะตัดไฟทันที เหมาะกับ มอเตอร์ 3 เฟส, ปั๊มน้ำ, พัดลมอุตสาหกรรม, ระบบคอนโทรล, สตาร์-เดลต้า, คอนโทรลปั๊ม และโหลดทั่วไป เพื่อความปลอดภับ บ้าน–อาคารพาณิชย์–โรงงานอุตสาหกรรม การทำงาน (Operating / Protection Principles) ✅ เมื่อมีแรงดันเข้าคอยล์ 100–250VAC/DC คอยล์ AF จะสร้างแรงแม่เหล็กดูดแกน (armature) ให้หน้าสัมผัสหลัก 3 ขั้ว ปิดวงจร เพื่อจ่ายไฟให้มอเตอร์หรือโหลด ✅ หน้าสัมผัสเสริม 1NO จะทำงานพร้อมกัน ใช้เป็นสัญญาณ Feedback, Holding, หรือส่งสถานะไป PLC/Relay ✅ เมื่อปลดไฟคอยล์ สปริงจะดันให้หน้าสัมผัสทั้งหมดยกเลิกการเชื่อมต่อ โหลดจึงถูกตัดไฟทันที ✅ AF Technology ✔ รองรับแรงดันคอยล์ไม่คงที่ (ลดอาการคอนแทคเตอร์สั่นหรือค้าง) ✔ ใช้ได้ทั้ง AC/DC โดยไม่ต้องเปลี่ยนคอยล์ ✔ ลดการใช้พลังงานของคอยล์ ✔ เพิ่มอายุการใช้งานหน้าสัมผัส วิธีการใช้งาน (Installation & Operation) การติดตั้ง (Installation) ✅ เตรียมอุปกรณ์ ABB Contactor AF12-30-10-13 ✅ ติดตั้งบนราง DIN Rail แบบ Snap-on ถ้าต้องติดตั้ง Overload → ประกบเข้าด้านล่างตรงร่องพิเศษ ✅ ต่อวงจรไฟกำลัง (Main Power Wiring) สายต่อไฟเข้า / ต่อไฟออกเข้าโหลด ✅ ต่อวงจรควบคุม (Control Wiring) 100–250VAC/DC ✅ ต่อผ่าน Thermal Overload Relay (TF42 / TA25DU) ✅ การทำงาน เปิดไฟควบคุม → กด Start → คอนแทคเตอร์ดูด การใช้งาน (How to Use) ✅ คอนแทคเตอร์ AF12-30-10-13 ใช้สำหรับ ควบคุมวงจรไฟฟ้าแรงต่ำ โดยเฉพาะ เช่น ปั๊มน้ำ / พัดลมอุตสาหกรรม / มอเตอร์ 3 เฟส 380–400V ✅ ใช้กับงานควบคุมมอเตอร์ (Motor Control) Direct On Line (DOL) / Star–Delta Starter (ใช้ 3 ตัว: Main, Star, Delta) ✅ ใช้ควบคุม On–Off ระบบปั๊มน้ำ / พัดลม / คอมเพรสเซอร์ ทำงานร่วมกับ Thermal Overload Relay ✅ ใช้กับระบบออโตเมชัน/PLC Control รองรับสัญญาณคอยล์กว้าง ข้อดีของอุปกรณ์ (Advantages / Key Benefits) ✅ คอยล์ Wide Range 100–250V AC/DC ตัวเดียวจบ ✅ เทคโนโลยี AF (Electronic Coil) ทำงานนิ่ง ไม่สั่น (Chatter-Free) ✅ ประหยัดพลังงาน คอยล์ AF เป็นแบบ Low Power Consumption ✅ เสียงเงียบกว่าเดิม (Low Noise Operation) ✅ มาตรฐานความปลอดภัยระดับสากล IEC 60947-4-1 ⚡ การต่อระบบทั่วไป (Wiring Integration) ⚡ วงจรไฟกำลัง (Power Circuit) แหล่งจ่ายไฟ (3 เฟส) ↓ MCB/MCCB (เบรกเกอร์หน้าโหลด) ↓ L1-L2-L3 = ไฟเข้าด้านคอนแทคเตอร์ AF12 Contactor ↓ Thermal Overload Relay (TOR) ↓ Motor 3 เฟส ⚡ วงจรควบคุม L → STOP (NC) → Overload Trip NC → START (NO) → A1 (Coil) มอเตอร์ A2 (Coil) → Neutral/Return สรุปแบบเข้าใจง่าย ➡️ L1/L2/L3 → เข้าคอนแทคเตอร์ → ออก T1/T2/T3 ไปโหลด ➡️ A1/A2 → คอยล์ควบคุม 100–250 VAC/DC ➡️ ไฟกำลัง : MCB/MCCB → AF12 → Overload → Motor ➡️ ไฟคอนโทรล : L → Stop (NC) → Overload Trip → Start (NO) → A1 → มอเตอร์ ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ⚠️ ห้ามใช้งานเกินพิกัดมอเตอร์ AF12 รองรับ 12A / 5.5 kW @ 400V (AC-3) ⚠️ ต้องติดตั้งร่วมกับ Thermal Overload Relay ⚠️ ห้ามจ่ายแรงดันคอยล์เกิน 250V ⚠️ ห้ามติดตั้งชิดกันเกินไป (ต้องมีระยะระบายอากาศ) ⚠️ ตรวจสอบให้แน่ใจว่าหน้าสัมผัสปิดแน่น ⚠️ ห้ามใช้ในงาน Reverse หรือ Star–Delta โดยไม่ใช้อุปกรณ์เสริม ⚠️ ต้องใช้สายไฟตามขนาดกระแสที่ถูกต้อง ขนาด (Dimensions) ✅ ความกว้าง (Width): 45 มม. ✅ ความสูง (Height): 77 มม. ✅ ความลึก/ความยาว (Depth/Length): 86 มม. ✅ น้ำหนัก (Weight) : 0.27 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น: ABB AF12-30-10-13 ✅ กระแสพิกัด Rated Current : 12A (AC-3 @ 380–400V) ✅ หน้าสัมผัสเสริม Auxiliary Contacts : 1NO ✅ จำนวนขั้วหลัก (Poles) : 3P (L1-L2-L3 → T1-T2-T3) ✅ พิกัดมอเตอร์: ประมาณ 5.5 kW 380–400V ✅ คอยล์ควบคุม Coil Voltage : 100–250V AC/DC ✅ การติดตั้ง (Mounting) : ติดตั้งบนราง DIN 35 mm อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ MCB/MCCB ใช้เป็นเบรกเกอร์หน้าโหลดสำหรับป้องกันช็อต ⚙️ Thermal Overload Relay ป้องกันมอเตอร์กระแสเกิน ⚙️ Surge Suppressor (ZS/ZB) ป้องกันคอยล์จากแรงดันกระชาก ⚙️ Auxiliary Block CA5 เพิ่มหน้าสัมผัส NO/NC สำหรับ PLC ⚙️ Mechanical Interlock ใช้งานงานกลับทาง Forward–Reverse ⚙️ Timer Block (TEF4) ทำ Delay On/Off ในงานมอเตอร์ ⚙️ PLC ควบคุมสัญญาณ Start/Stop อัตโนมัติ ⚙️ Float Switch / Level Switch ควบคุมปั๊มตามระดับน้ำ ⚙️ Pressure Switch ควบคุมปั๊มน้ำแรงดัน สรุป 🔌 AF12-30-10-13 3P 1NO คือคอนแทคเตอร์ที่ใช้สั่งงานมอเตอร์ 5.5 kW ให้ทำงานแบบอัตโนมัติ โดยรับสัญญาณคอยล์ 100–250V ได้ทั้ง AC และ DC เมื่อมีสัญญาณเข้า คอนแทคเตอร์จะดูดให้ไฟวิ่งไปยังมอเตอร์ และเมื่อสัญญาณหายก็จะตัดไฟทันที ปลอดภัยและเหมาะกับงานควบคุมทั้งบ้านและโรงงาน
