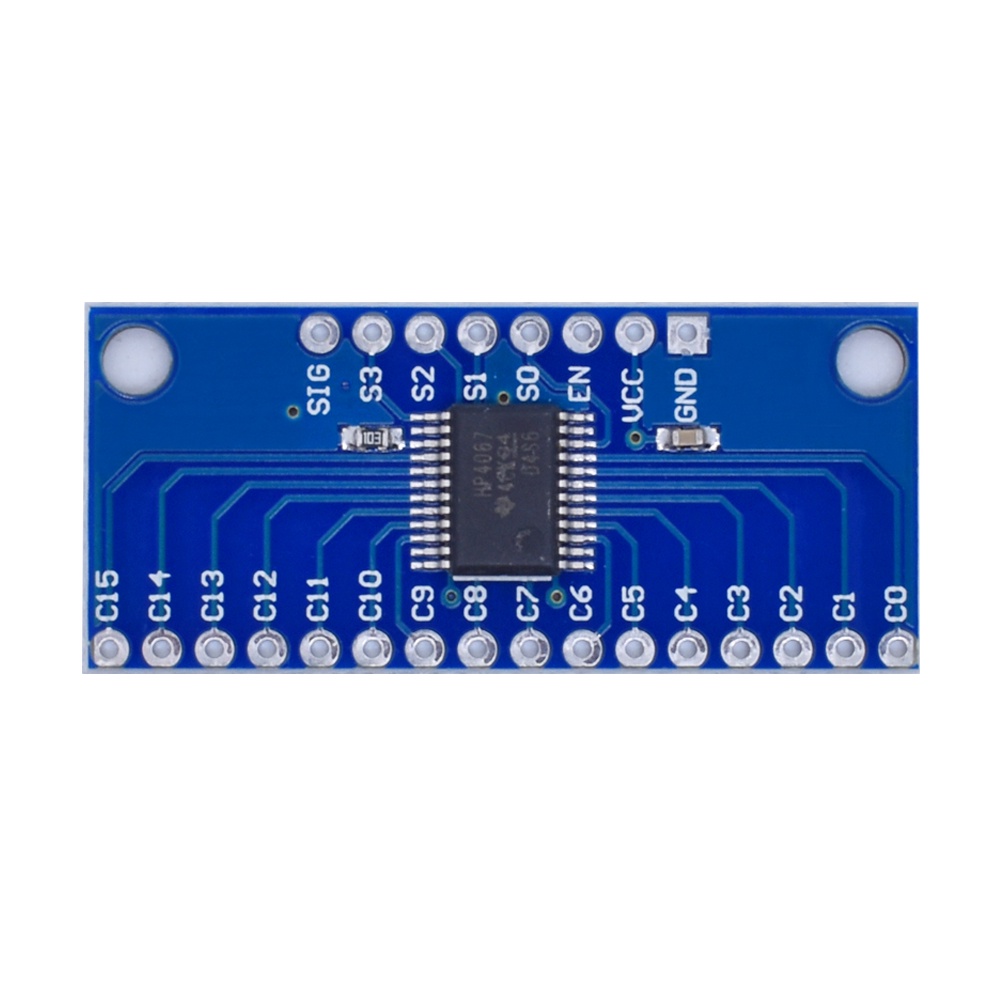

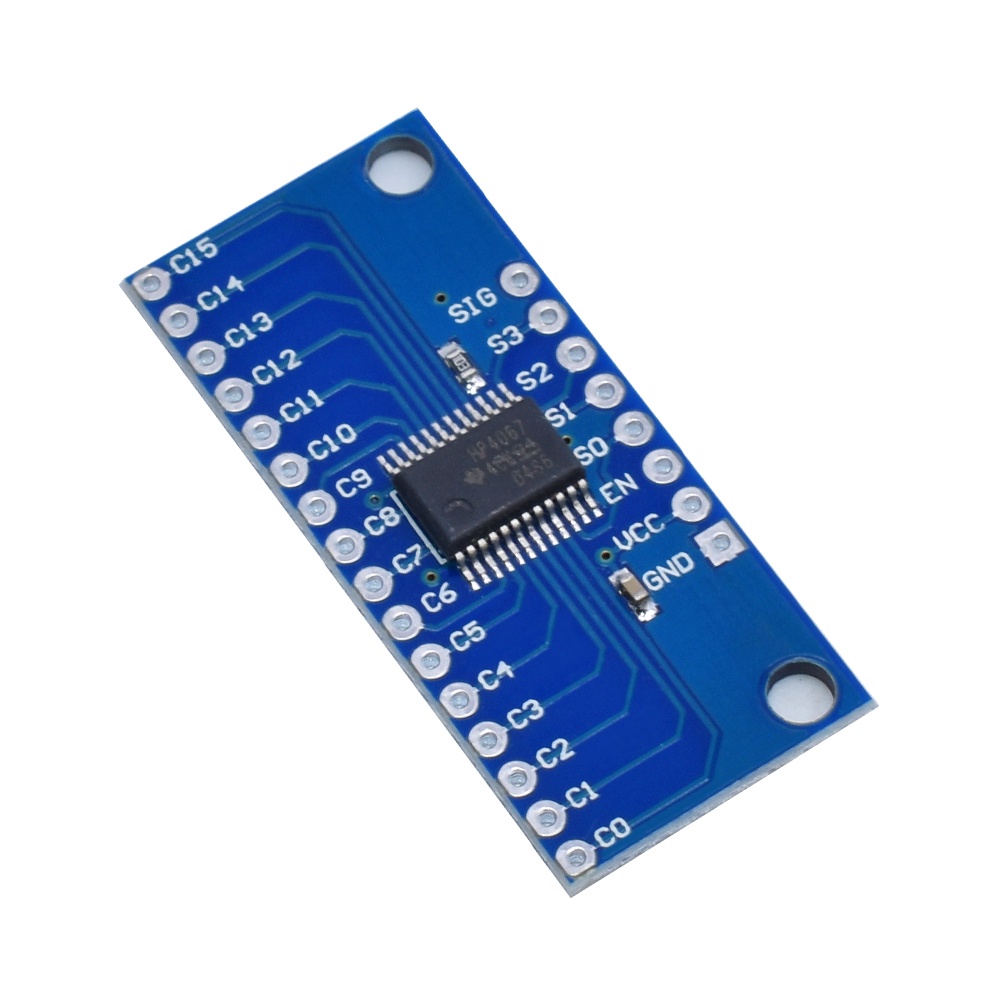

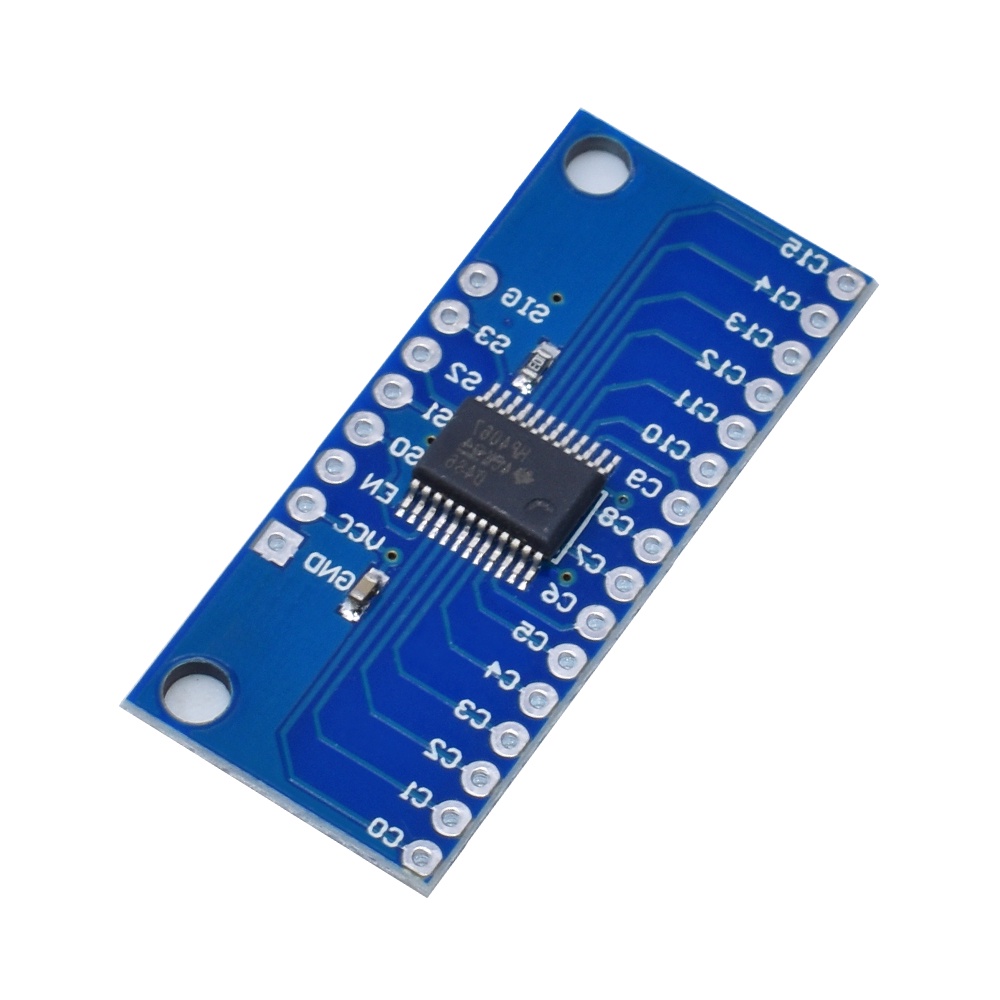

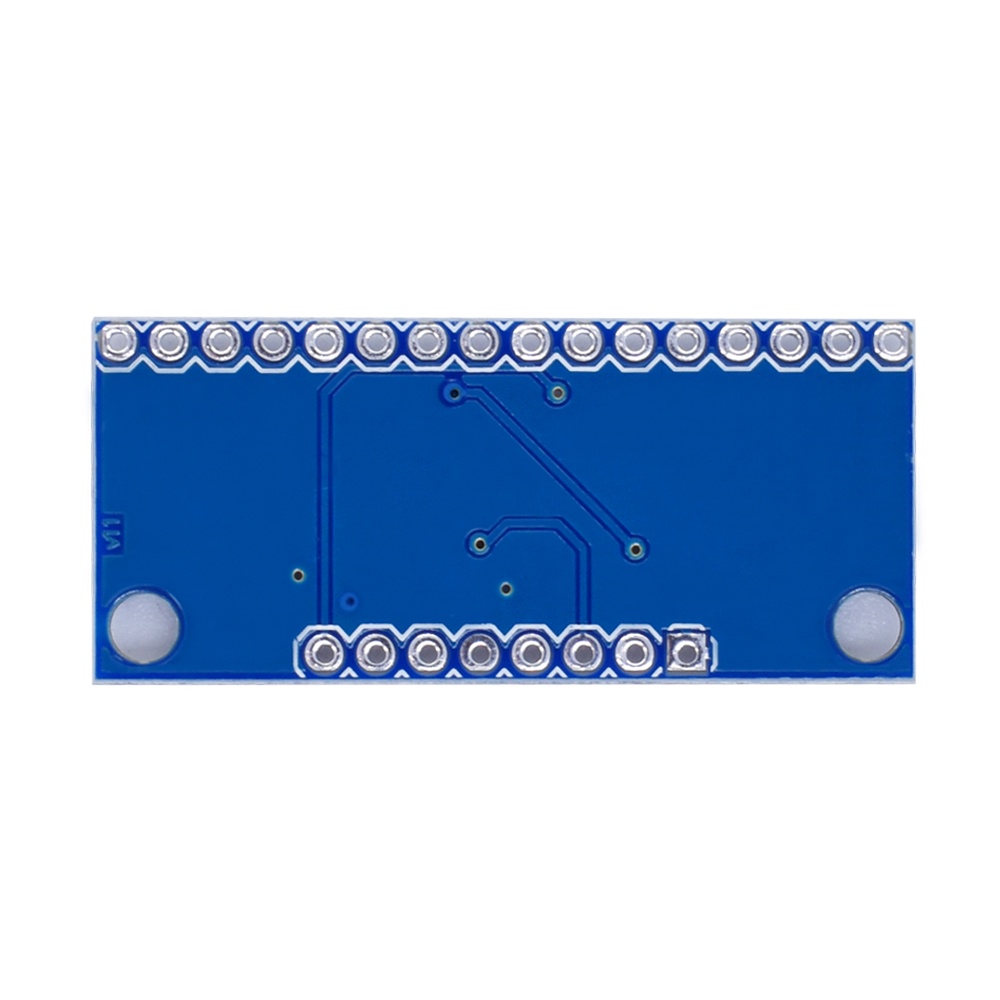

Cd74hc4067 บอร์ดโมดูลอนาล็อกดิจิทัล 16 ช่อง สําหรับ Arduino

ฟังก์ชั่น: ใช้ ADC หนึ่งตัวเพื่อรวบรวมสัญญาณอนาล็อก 16 สัญญาณ สวิตช์สัญญาณอนาล็อก 16 ช่องสัญญาณโดยใช้ CD74HC4067 อินพุตสัญญาณอนาล็อก: C0-C15 16 ช่อง เอาต์พุตอนาล็อก: DIG การควบคุมช่อง: S0-S3 คำอธิบาย: นี่คือบอร์ดฝ่าวงล้อมสำหรับอะนาล็อก / Digital Multiplexer / Demultiplexer CD74HC4067 ที่มีประโยชน์มาก ชิปนี้เป็นเหมือนสวิตช์แบบหมุน - ภายในเส้นทางหมุดทั่วไป (COM ในแผนผัง, SIG บนบอร์ด) ไปยังหนึ่งใน 16 ช่องพิน (CHANxx) ใช้งานได้กับทั้งสัญญาณดิจิตอลและอนาล็อก (แรงดันไฟฟ้าไม่สามารถสูงกว่า VCC) และฟังก์ชั่นการเชื่อมต่อทั้งสองทิศทาง ในการควบคุม ให้เชื่อมต่อเอาต์พุตดิจิตอล 4 ช่องเข้ากับพินเลือกที่อยู่ของชิป (S0-S3) และส่งที่อยู่ไบนารีของช่องที่คุณต้องการ (ดูรายละเอียดในเอกสารข้อมูล) สิ่งนี้ช่วยให้คุณเชื่อมต่อเซ็นเซอร์ได้มากถึง 16 ตัวกับระบบของคุณโดยใช้เพียง 5 พิน! เนื่องจาก mux / demux ยังทำงานร่วมกับสัญญาณดิจิตอลคุณจึงสามารถใช้เพื่อวางข้อมูลอนุกรมระดับ TTL ไปยังหรือจากอุปกรณ์หลายเครื่อง ตัวอย่างเช่นคุณสามารถใช้เพื่อเชื่อมต่อพิน TX ของอุปกรณ์ 16 ตัวเข้ากับพิน RX หนึ่งพินบนไมโครคอนโทรลเลอร์ของคุณ จากนั้นคุณสามารถเลือกหนึ่งใน 16 อุปกรณ์นั้นเพื่อฟัง หากคุณต้องการการสื่อสารสองทางคุณสามารถเพิ่มบอร์ดที่สองเพื่อเส้นทางสาย TX ของไมโครคอนโทรลเลอร์ไปยังสาย RX ของอุปกรณ์ 16 เส้นทาง ด้วยการใช้บอร์ดหลายแผ่นคุณสามารถสร้างการจัดเรียงที่คล้ายกันสำหรับ I2C, SPI, ฯลฯ สวิตช์ภายในเป็นแบบทวิภาคีรองรับแรงดันไฟฟ้าระหว่างพื้นดินและ VCC มีความต้านทานการรั่วไหลของ "เปิด" ต่ำและการรั่วไหล "ปิด" ต่ำและเพื่อป้องกันไม่ให้ crosstalk ทำการสลับ“ ก่อนสร้าง” นอกจากนี้คณะกรรมการยังแบ่งพิน“ เปิดใช้งาน” ของชิปซึ่งเมื่อขับเคลื่อนสูงจะตัดการเชื่อมต่อพินทั่วไปอย่างสมบูรณ์ (สวิตช์ทั้งหมดจะ“ ปิด”) คุณสมบัติ: การทำงานของเครื่องบิน 2V ถึง 6V ความต้านทาน "เปิด": 70 โอห์มที่ 4.5V พัก 6ns ก่อนทำ @ 4.5V ช่วงอุณหภูมิในการทำงานกว้าง: -55C ถึง 125C
