ABB ตู้คอนซูเมอร์ยูนิต กันน้ำ MISTRAL65 4M (4ช่อง) Consumer unit Transparent Modules # 1SL1200A00

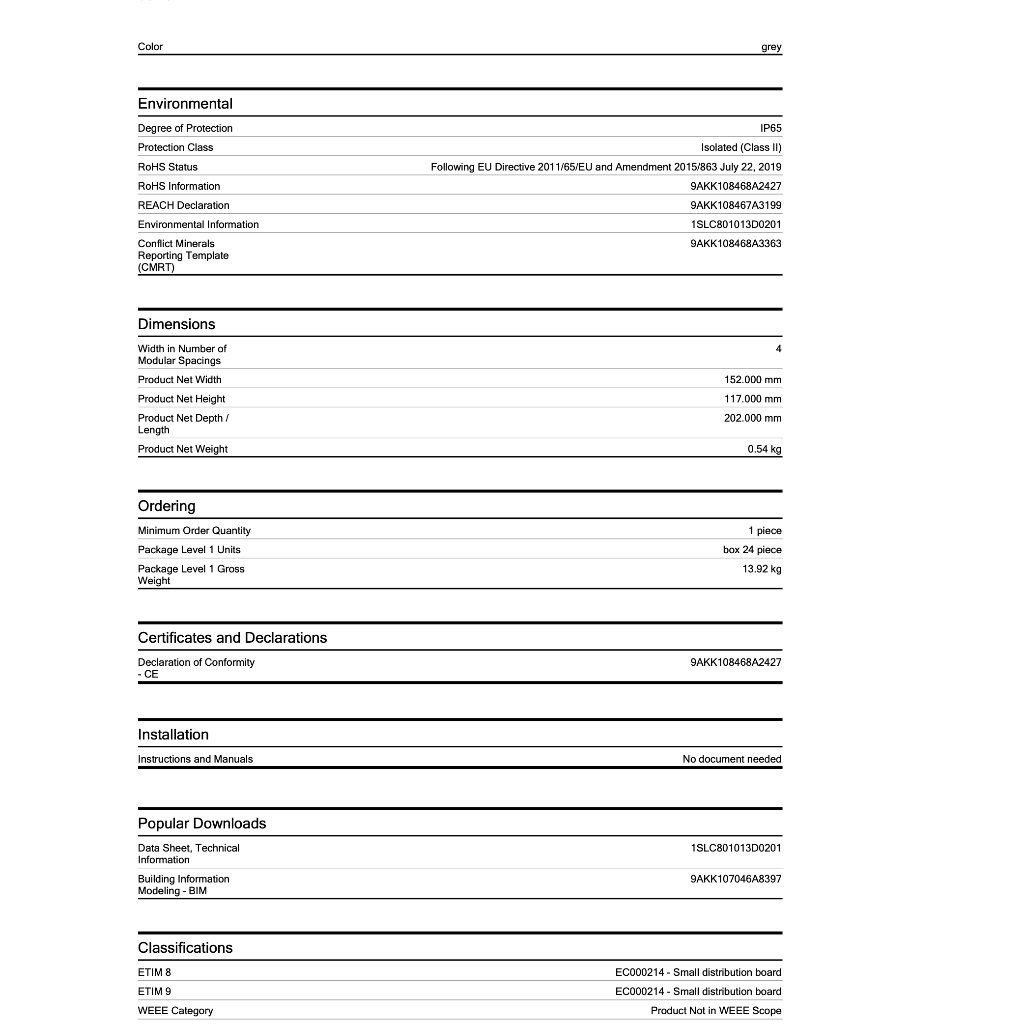

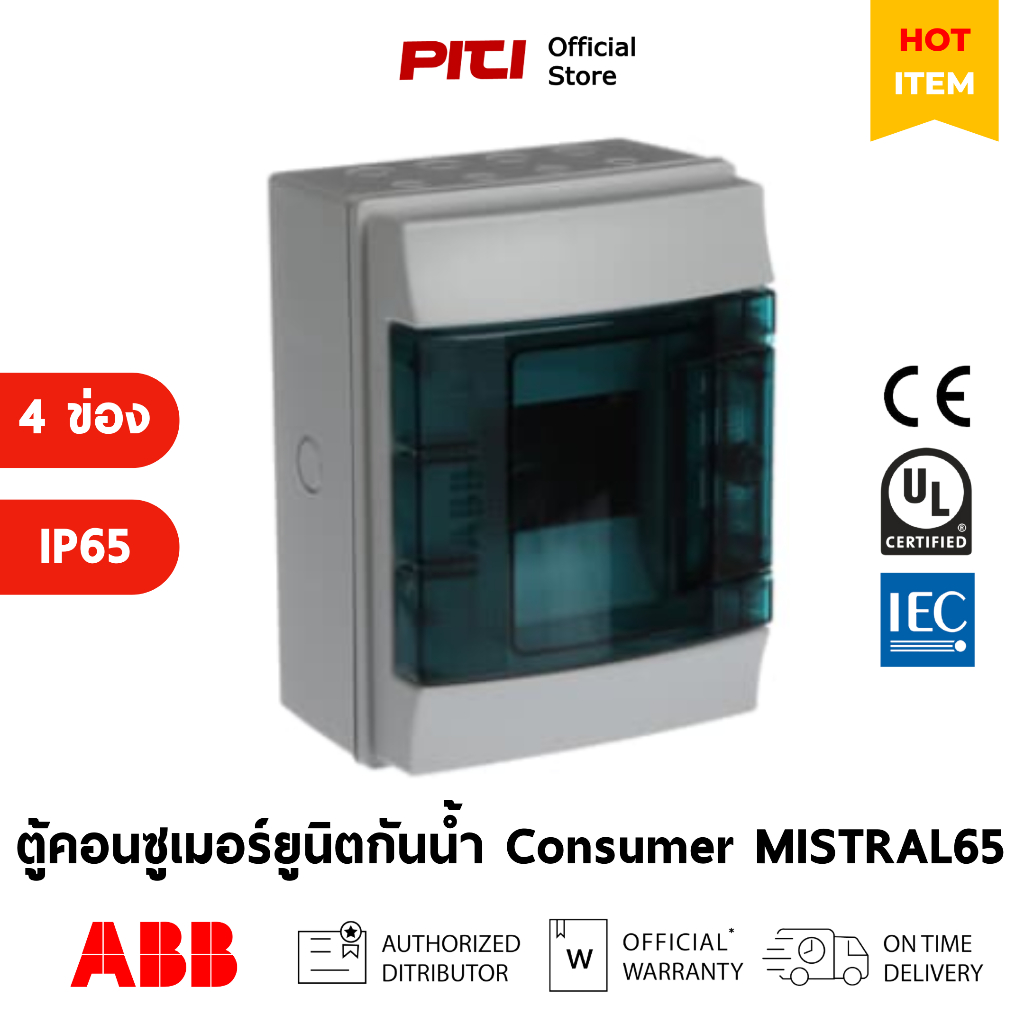

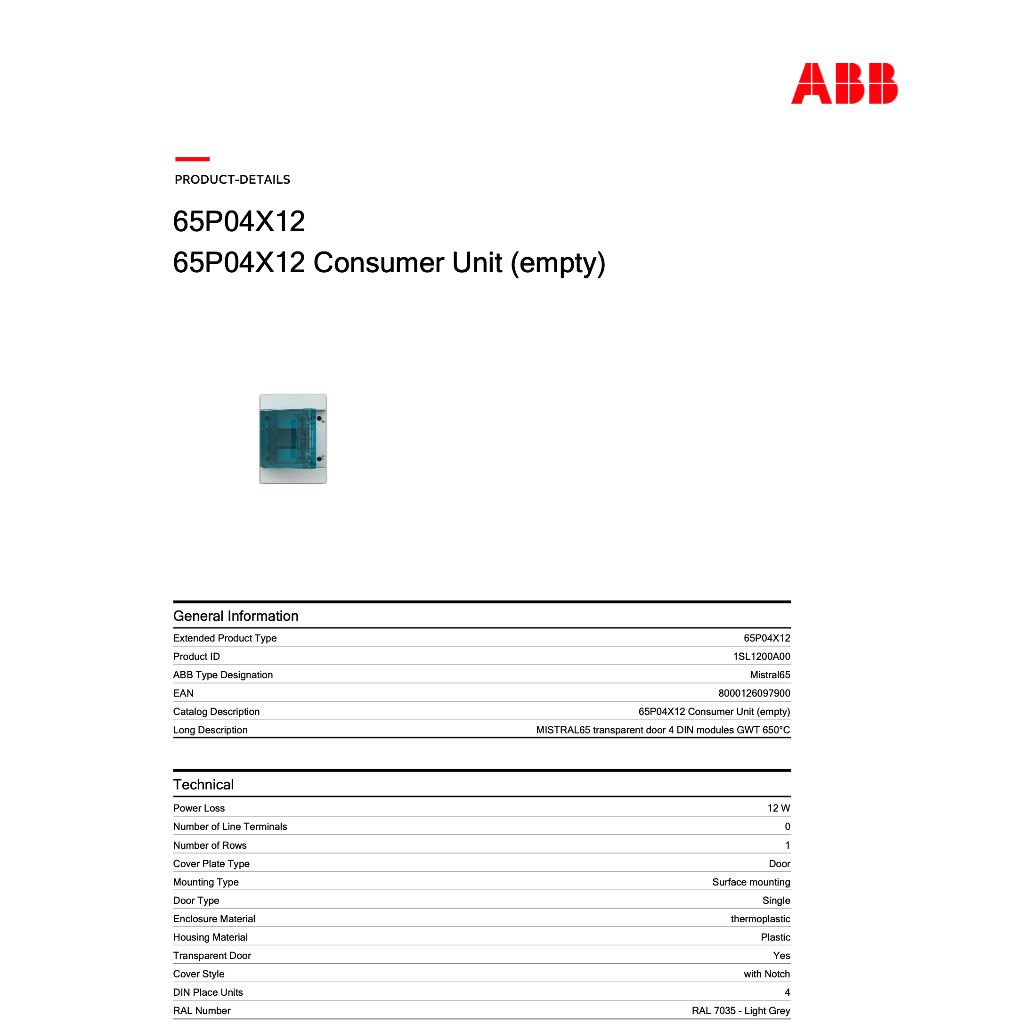

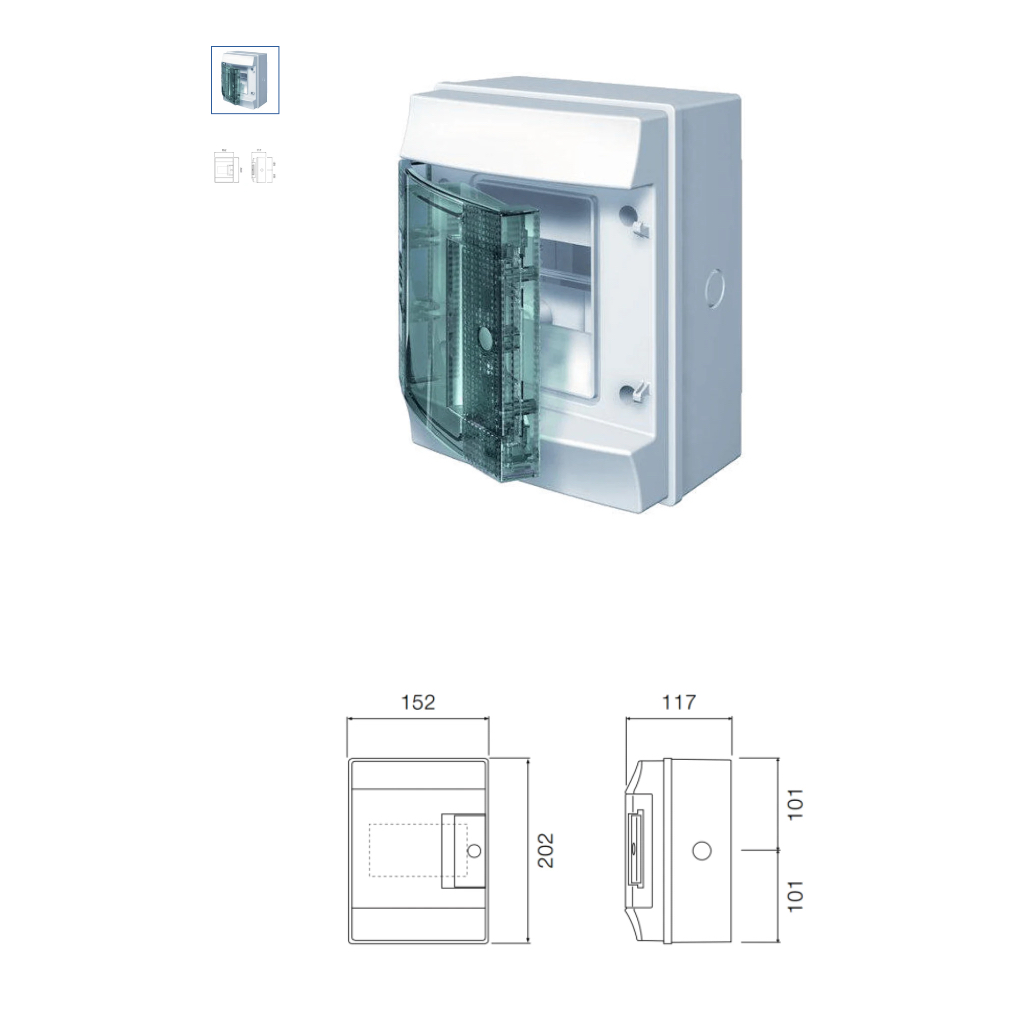

ABB ตู้คอนซูเมอร์ยูนิต กันน้ำ MISTRAL65 4M (4ช่อง) Consumer unit Transparent Modules # 1SL1200A00 ABB ตู้คอนซูเมอร์ยูนิต กันน้ำ MISTRAL65 4 Module ( 4ช่อง ) IP65 Consumer Unit ตู้ไฟกันน้ำ–กันฝุ่นมาตรฐานสูง แบบราง DIN สามรถติดตั้งได้ทั้งภายนอกและภายในอาคาร ระบบไฟ 1 เฟส 2 สาย 230V รองรับกระแสสูงสุด 63A อุปกรณ์เป็นแบบเทอร์โมพลาสติก + ฝาครอบใส ใช้เก็บอุปกรณ์ป้องกันไฟฟ้า เช่น MCB, RCCB, RCBO,SPD,Timer เพื่อให้ระบบไฟฟ้าปลอดภัยและเป็นระเบียบเรียบร้อย ปลอดภัย เหมาะกับบ้าน ห้องเช่า ทาวน์โฮม อาคารพาณิชย์ ออฟฟิศ การทำงาน (Operating / Protection Principles) ตู้ MISTRAL65 4 Module เองไม่มีวงจรไฟฟ้าภายใน (เป็น Enclosure + Din rail + Neutral/Ground bar) การทำงานหลักขึ้นกับอุปกรณ์ที่ติดตั้ง ✅ เป็นกล่องรวมอุปกรณ์ไฟฟ้าแบบโมดูลาร์บนราง DIN (MCB, MCCB, RCD, SPD ฯลฯ) โดยทำหน้าที่ จ่ายไฟฟ้า และ ป้องกัน/จัดการวงจร ให้กับอาคารหรือระบบย่อย ✅ ตู้จะรับไฟหลัก (เช่น เมน AC) เข้าตัวตู้ → ลงเบรกเกอร์ → แยกวงจรต่างๆ → ออกไปยังโหลดต่างๆ ✅ การป้องกันระดับ IP65 หมายถึงตัวตู้สามารถติดตั้งในพื้นที่ที่มีฝุ่นหรือมีการฉีดน้ำ/สภาพชื้นได้ (แต่ ไม่ใช่ว่าใต้น้ำ ✅ ประตูโปร่งใสทำให้สามารถมองเห็นสถานะอุปกรณ์ภายในโดยไม่ต้องเปิดประตู ทำให้การตรวจสอบรวดเร็ว ✅ วัสดุพลาสติก halogen-free กับโครงสร้างที่ออกแบบให้ติดตั้งง่าย ทำให้ลดเวลาการติดตั้ง/เดินสายได้ วิธีการใช้งาน (Installation & Operation) 1. การติดตั้ง (Installation) ✅ เลือกตำแหน่งติดตั้ง ติดตั้งภายในอาคารเท่านั้น ✅ ใช้ระดับน้ำ (Water level) กำหนดตำแหน่ง ทำการเจาะผนังและยึดด้วยพุก + สกรู ✅ ติดตั้งอุปกรณ์ลงในราง DIN เมนเบรกเกอร์ / SPD (ถ้ามี) / เบรกเกอร์ย่อย ✅ ต่อสายเมนเข้าสู่ตู้ สาย L (ไฟ) / สาย N (นิวทรัล) / สาย PE (กราวนด์) ✅ ต่อสายออกจากเมนไปยังเบรกเกอร์ย่อย จากขั้ว OUT ของเมน → จ่ายไฟ L ไปที่เบรกเกอร์ย่อยแต่ละตัว ✅ ต่อสายโหลดของแต่ละวงจร ไฟแสงสว่าง / ปลั๊กทั่วไป / เครื่องทำน้ำอุ่น / ตู้เย็น / EV Charger 2. การต่อระบบทั่วไป (Wiring Integration / Consumer Unit) ⚡ ไฟจากการไฟฟ้า / DB ชั้นบน ↓ เมนเบรกเกอร์ (Main MCB/RCCB/RCBO) ↓ SPD ป้องกันไฟกระชาก (ถ้ามี) ↓ บัสบาร์จ่ายไฟเข้าวงจรย่อย (Busbar) ↓ เบรกเกอร์ย่อยแต่ละวงจร (MCB / RCBO) ↓ โหลดไฟฟ้า (แสงสว่าง / ปลั๊ก / แอร์ / ปั๊มน้ำ / EV Charger ) 3. การต่อระบบไฟฟ้า (Wiring Integration) ⚡ สายเข้าจากเมน ▶ L → เข้าขั้ว IN ของเมนเบรกเกอร์ ▶ N → เข้าบัสนิวทรัล (ช่อง 16 mm²) ▶ PE → เข้าบัสกราวนด์ (ช่อง 16 mm²) ⚡ ต่อสายจากเมนเข้าบัสบาร์ย่อย ▶ Busbar ชนิดก้านฟัน (Fork Busbar) ▶ ต่อจากเมนเบรกเกอร์ → ไปยัง MCB ย่อยทุกตัว ⚡ สายออกไปโหลด ▶ จากขั้ว OUT ของเมน → จ่าย L (เฟส) เข้าขั้วย่อยของ MCB หรือ RCBO ▶ สายนิวทรัล (N) ของแต่ละวงจร → ต่อที่ บัสนิวทรัล ▶ สายกราวนด์ (PE) ของแต่ละวงจร → ต่อที่ บัสกราวนด์ การใช้งาน (Operation) ✅ ตู้ MISTRAL65 ทำหน้าที่เป็น “รวมวงจรไฟฟ้าเมน+ลูกย่อย” สำหรับบ้าน/อาคาร ✅ เกรดการป้องกันคือ IP65 (ฝุ่นไม่เข้า + ป้องกันน้ำได้) ✅ รวบรวมอุปกรณ์ป้องกันไฟฟ้า (MCB / RCCB / RCBO / SPD) ให้อยู่ในจุดเดียว ✅ แยกวงจรไฟฟ้าออกเป็นวงจรย่อยอย่างเป็นระเบียบ ทำให้ตรวจสอบง่าย ✅ ลดความเสี่ยงไฟฟ้าลัดวงจร จุดต่อหลวม จุดร้อน ✅ ใช้ในระบบไฟฟ้า 1 เฟส 230V (L + N + PE) ✅ ตู้มี บัสนิวทรัล + บัสกราวนด์ ในตัว รองรับกระแสสูงสุด 63A ข้อควรระวัง / ข้อจำกัด (Precautions / Limitations) ⚠️ ห้ามใช้เกินพิกัดกระแส 63A ⚠️ ต้องปิดประตูให้สนิททุกครั้ง เพื่อรักษา IP65 หากประตูปิดไม่สนิท ค่ากันน้ำจะลดลงทันที ⚠️ ห้ามใช้ในที่มีแรงดันน้ำสูง หรือโดนน้ำโดยตรงระยะประชิด ⚠️ ห้ามเดินสาย “แน่นเกินไป” จะทำให้ชุดสกรูร้อนและเกิด “Hot Spot” ⚠️ ต้องเลือกเบรกเกอร์ให้เหมาะกับขนาดตู้ ⚠️ ห้ามใช้อุปกรณ์ปลอม / ไม่ผ่าน IEC / มอก. ร่วมกับตู้ ขนาด (Dimensions) ✅ ความกว้าง (Width): 152 มม. ✅ ความสูง (Height): 202 มม. ✅ ความลึก/ความยาว (Depth/Length): 117 มม. ✅ น้ำหนัก (Weight) : 0.54 กก. ข้อมูลทางเทคนิค (Technical Specifications) ✅ รุ่น : ABB MISTRAL65 4M ( 4ช่อง ) Consumer unit Transparent Modules ✅ จำนวนช่อง (Modules) : 4 ช่อง (1 แถว) ✅ กระแสสูงสุดที่รองรับ : สูงสุด 63 A ✅ ระดับการป้องกัน (Ingress Protection) : IP65 ป้องกันฝุ่น 100% และป้องกันน้ำฉีดแรงดันต่ำ (น้ำไหล/ฝนทั่วไป) ✅ วัสดุตู้ / พลาสติก : ผลิตจากพลาสติก (thermoplastic) ประตูโปร่งใส เปิดได้ 180° ✅ วิธีการติดตั้ง : ติดตั้งบน DIN-rail 35 mm ตามมาตรฐาน อุปกรณ์ที่ใช้ร่วมกันได้ (Accessories & Compatible Devices) ⚙️ เบรกเกอร์ (MCB) – Main / Sub Circuit ABB S200 Series ⚙️ เบรกเกอร์กันดูด (RCBO) DS201 / DS201M / DSE201 ⚙️ เบรกเกอร์กันดูด (RCCB) F202 AC / F202 A / F202 B ⚙️ อุปกรณ์ป้องกันไฟกระชาก (SPD) OVR 1-Modular ⚙️ อุปกรณ์เสริมบนราง DIN Rail และจุดต่อสาย N-Bar / PE-Bar สรุป 🔌 ABB ตู้ MISTRAL65 คือ ตู้ที่ใช้รวมอุปกรณ์ป้องกันไฟฟ้า (4 ช่อง) ระบบไฟ 1 เฟส 230V กระใช้งานสูงสุด 63A สามรถติดตั้งได้ทั้งภายนอกและภายในอาคาร ประตูโปร่งใส กันน้ำ–กันฝุ่น ระดับ IP65 สำหรับบ้านหรืออาคาร ใช้เก็บอุปกรณ์ เช่น MCB, RCCB, RCBO,SPD เพื่อให้ระบบไฟฟ้าปลอดภัยและเป็นระเบียบ เหมาะกับบ้าน ห้องเช่า คอนโด โรงงาน
