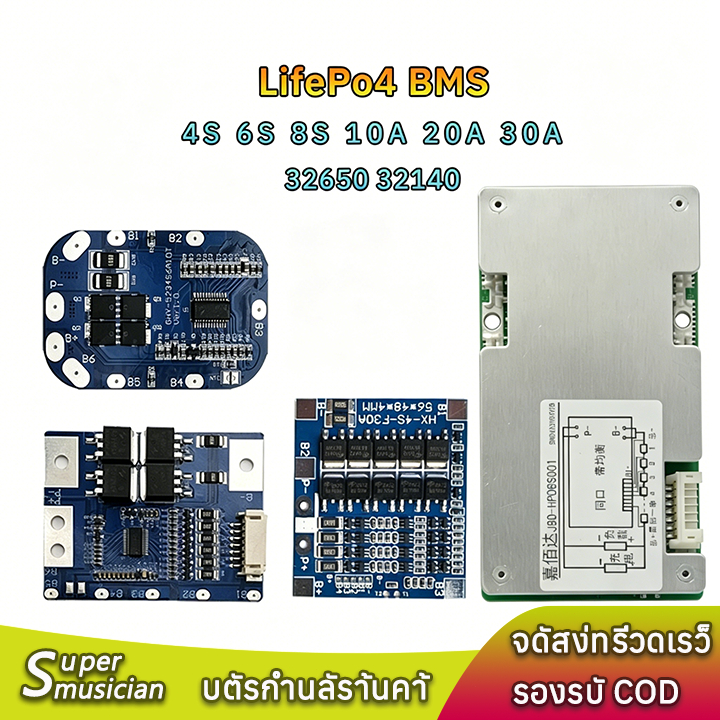

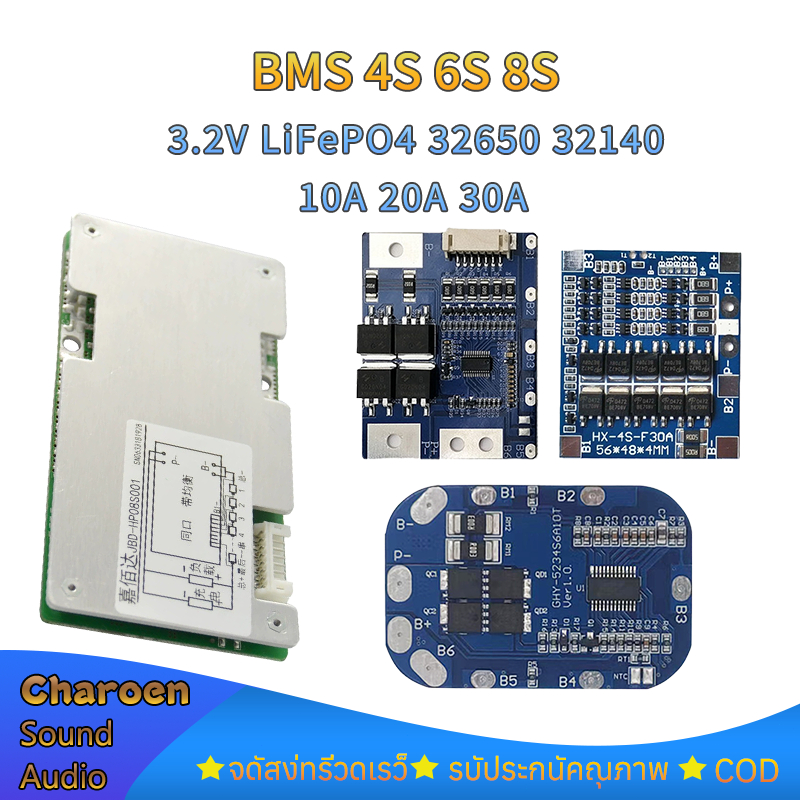

วงจรป้องกันแบตเตอรี่ BMS 6S 8S 4S 10A 20A 30A LifePo4 3.2v 32650 19.2V วงจรควบคุมการทำงานของแบตเตอรี่ ลิเทียมฟอสเฟต

เหมาะสำหรับแบตเตอรี่ลิเธียมฟอสเฟต 32650, 32140, 4Sและ 6S และ 8S 1.BMS 4S 30A กระแสไฟปล่อยต่อเนื่อง: 30A กระแสไฟปล่อยทันที: 56A แรงดันชาร์จ: 14.6V กระแสไฟชาร์จ: 20A (สูงสุด) แรงดันตรวจจับการชาร์จเกิน: 3.75 ±0.05V ระยะเวลาหน่วงการป้องกันการชาร์จเกิน: 1300ms แรงดันปลดการป้องกันการชาร์จเกิน: 3.60±0.05V แรงดันตรวจจับการสมดุล: 3.60±0.05V แรงดันปลดการป้องกันการสมดุล: 3.59±0.05V กระแสไฟสมดุล: 58mA แรงดันตรวจจับการคายประจุเกิน: 2.10±0.08mV ระยะเวลาหน่วงการตรวจจับการคายประจุเกิน: 145s แรงดันปลดการป้องกันการคายประจุเกิน: 2.30±0.1mV แรงดันตรวจจับกระแสเกิน: 200mV ระยะเวลาหน่วงการตรวจจับกระแสเกิน: 20ms กระแสไฟป้องกันกระแสเกิน: 56±10A เงื่อนไขการปลดการป้องกันกระแสเกิน: ถอดโหลดออก น้ำหนัก: 17.6g 2.BMS 6S 10A ประเภทแบตเตอรี่ที่ใช้งานได้: แบตเตอรี่ลิเธียมฟอสเฟต 6 เซลล์ แรงดันไฟฟ้าชาร์จสูงสุด: 21.9V ช่วงแรงดันไฟฟ้าใช้งาน: 16.8V-21.9V กระแสไฟต่อเนื่อง: 10A กระแสไฟชาร์จสูงสุด: 6A แรงดันไฟฟ้าตรวจจับการชาร์จเกิน: 3.65V±25mV แรงดันไฟฟ้ากู้คืนการชาร์จเกิน: 3.55V±50mV แรงดันไฟฟ้าตรวจจับการคายประจุเกิน: 2.3V±80mV แรงดันไฟฟ้ากู้คืนการคายประจุเกิน: 2.7V±100mV กระแส/เวลาป้องกันระดับแรก: 46A<900ms กระแส/เวลาป้องกันการลัดวงจร: 293A<280uS วิธีการปลดกระแสเกิน: ถอดโหลดออก และเอาต์พุตจะกลับสู่สภาวะปกติโดยอัตโนมัติ น้ำหนัก: 5.8 กรัม 3.BMS 6S 20A ประเภทแบตเตอรี่ที่ใช้งานได้: แบตเตอรี่ลิเธียมฟอสเฟต 6 เซลล์ แรงดันไฟฟ้าชาร์จสูงสุด: 21.9V ช่วงแรงดันไฟฟ้าใช้งาน: 16.8V-21.9V กระแสไฟต่อเนื่อง: 20A กระแสไฟชาร์จสูงสุด: 6A แรงดันไฟฟ้าปรับสมดุลเซลล์เดี่ยว: 3.525V กระแสไฟปรับสมดุลเซลล์เดี่ยว: 51.8mA แรงดันไฟฟ้าตรวจจับการชาร์จเกิน: 3.65V±25mV แรงดันไฟฟ้ากู้คืนการชาร์จเกิน: 3.55V±25mV แรงดันไฟฟ้าตรวจจับการคายประจุเกิน: 2.3V±30mV แรงดันไฟฟ้ากู้คืนการคายประจุเกิน: 2.7V±30mV กระแส/เวลาป้องกันระดับ 1: 50A<1S กระแส/เวลาป้องกันการลัดวงจร: 304A/320uS วิธีการปลดกระแสเกิน: ถอดโหลดออก ระบบจะคืนค่าเอาต์พุตโดยอัตโนมัติ น้ำหนัก: 15.8 กรัม 4.BMS 8S 30A กระแสไฟคายประจุ: 30A ค่าการป้องกันกระแสเกินขณะคายประจุ: ไม่มี ค่าการนำไฟฟ้าของวงจรหลัก: <20mΩ กระแสไฟชาร์จ (พอร์ตเดียวกัน): 20A กระแสไฟชาร์จ (พอร์ตต่างกัน): ไม่มี แรงดันไฟฟ้าชาร์จ: จำนวนหน่วยแบตเตอรี่ LFP x 3.6V การป้องกันการชาร์จเกิน แรงดันไฟฟ้าตรวจจับ: LFP 3.65±0.03V ระยะเวลาหน่วงการตรวจจับ: 1000ms แรงดันไฟฟ้าปล่อย: LFP 3.45±0.05V แรงดันไฟฟ้าปรับสมดุล แรงดันไฟฟ้าตรวจจับ: LFP ≥3.40V แรงดันไฟฟ้าปล่อย: LFP <3.40V กระแสไฟปรับสมดุล: 20-30mA น้ำหนัก: 90 กรัม
