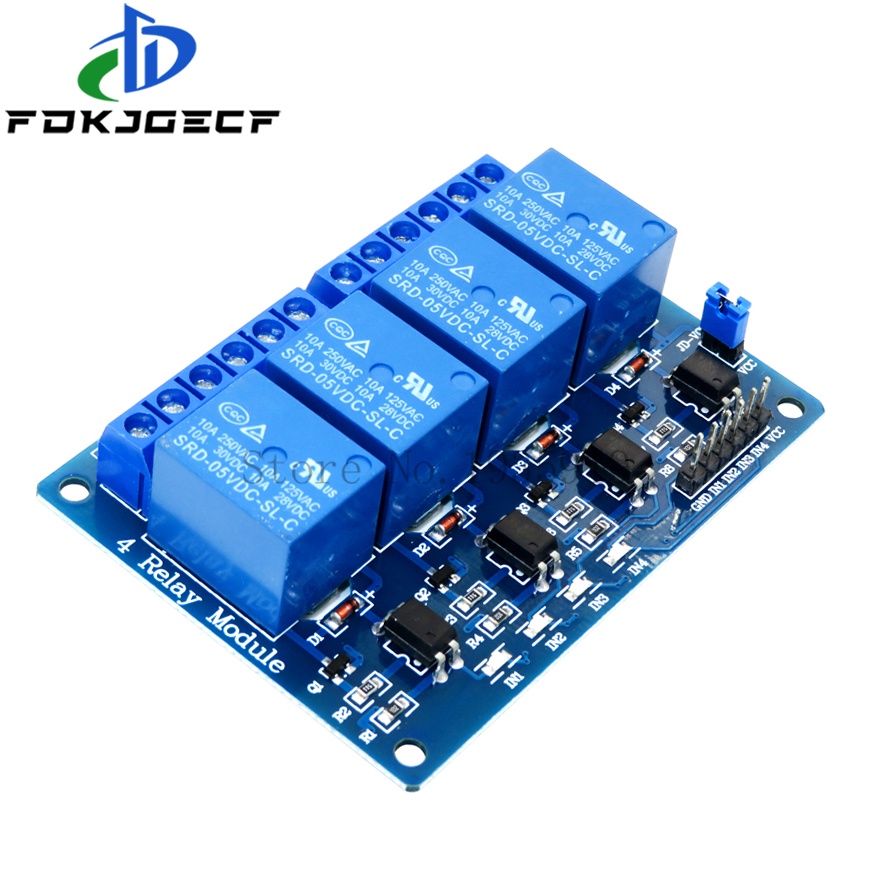

โมดูลรีเลย์เชื่อมต่อ 5v 12v 4 ช่อง สำหรับ arduino arm pic avr dsp พร้อมกับ optocouple 4 ทาง 4 Channel Relay Module

โมดูลรีเลย์เชื่อมต่อ 5v 12v 4 ช่อง สำหรับ arduino arm pic avr dsp พร้อมกับ optocouple 4 ทาง โมดูลเอาต์พุตรีเลย์ 4 ช่อง, หน้าสัมผัสรีเลย์เอาต์พุต 250A 10A. อินพุต IN1, IN2, IN3, IN4, สายสัญญาณต่ำ มีประสิทธิภาพ VCC, อินพุตไฟ GND สามารถถ่ายทอดอินพุตไฟรีเลย์ รีเลย์แหล่งจ่ายไฟแยกต่างหาก ของ JD-VCC การใช้งาน: 1 รองรับการควบคุม MCU ทั้งหมด 2 ภาคอุตสาหกรรม; 3, การควบคุม PLC; 4, การควบคุมบ้านอัจฉริยะ รายละเอียด ใช้รีเลย์กระแสไฟสูง AC250 โซลต์ 10 แอมป์ DC30 โซลต์ 10 แอมป์ สายไฟหน้าสัมผัสอิสระ ปลอดภัย และเชื่อถือได้ อินเทอร์เฟซมาตรฐาน สามารถขยายได้บนบอร์ดพัฒนาต่างๆ พร้อมรูสกรูยึด ติดตั้งง่าย เหมาะสำหรับแพลตฟอร์มต่างๆ เช่น 51 / AVR / AVR / ARM รายละเอียดโมดูล: 1. โมดูลสอดคล้องกับมาตรฐานความปลอดภัยสากล และมีช่องแยกในพื้นที่ควบคุมและพื้นที่โหลด 2. ใช้การออกแบบแผงวงจร FR-4 สองด้าน กระบวนการผลิต SMT ระดับไฮเอนด์ 3. ควบคุมโดยรีเลย์ของแท้ 4. มีตัวบ่งชี้การดำเนินการรีเลย์ จะเปิดเมื่อกดเปิด แต่ไม่เปิด เมื่อกดปิด; 5. เมื่อมีสัญญาณระดับต่ำที่ขั้วอินพุตสัญญาณ เทอร์มินัลทั่วไปและเทอร์มินัลเปิดตามปกติจะดำเนินการ 6. รีเลย์สามารถควบคุมอุปกรณ์และโหลดต่างๆ ได้โดยตรง 7, มีช่องเปิด 4 ช่องและ 4 ช่องปิดปกติ; 8. ขั้วต่อ KF301 สีฟ้าสะดวกในการเชื่อมต่อกับสายควบคุม อินเทอร์เฟซโมดูล: 1. VCC: ต่อไฟ ขั้วบวก 5 โวลต์ 2. GND: เชื่อมต่อกับขั้วลบของแหล่งจ่ายไฟ 5 โวลต์ 3. IN1-IN4: ขั้วสัญญาณทริกเกอร์, ใช้งานต่ำ เอาต์พุตรีเลย์: อินเทอร์เฟซ 12 สาย อินเทอร์เฟซทั้งหมด สามารถเชื่อมต่อโดยตรง และนำออก สะดวกสำหรับผู้ใช้ 1. NO1--NO4: รีเลย์ปกติเปิดอินเทอร์เฟซ รีเลย์ถูกระงับก่อนที่จะดึงเข้า ลัดวงจรไปที่ COM หลังจากดึงเข้า 2.COM1--COM4 รีเลย์อินเทอร์เฟซทั่วไป 3. NC1--NC4: ปกติปิดอินเทอร์เฟซของรีเลย์ ลัดวงจรกับ COM ก่อนดึง และซ้ายลอยหลังจากดึง ก่อนซื้อ: 1. สินค้าทั้งหมดพร้อมสต็อก เราจะจัดส่งสินค้าในทันที หากเราได้รับคำสั่งซื้อ 2.โปรดอ่านรายละเอียดสินค้า หากมีคำถามใด ๆ กรุณาติดต่อเรา 3. ใช้คูปองงส่วนลดเพื่อการประหยัดมากขึ้น การจัดส่ง： 1. ใช้เวลาจัดส่ง 1-2 วัน (ยกเว้นพรีออเดอร์) และการขนส่ง 10-15 วัน หลังจากซื้อ: 1. หากพอใจโปรดให้ 5 ดาว 2. โปรดติดต่อเราก่อนที่จะให้ความคิดเห็นที่ไม่ดี เราให้ความช่วยเหลือและจะแก้ปัญหาให้ หากได้รับสินค้าที่มีข้อบกพร่อง โปรดติดต่อเราพร้อมๆ กับรูปภาพหรือวิดีโอสินค้า #5V #12V #4 Channel #Relay #Module #Shield #for #Arduino #ARM #PIC #AVR #DSP #Electronic #with #optocoupler #Relay #Output #4 #way #Relay
