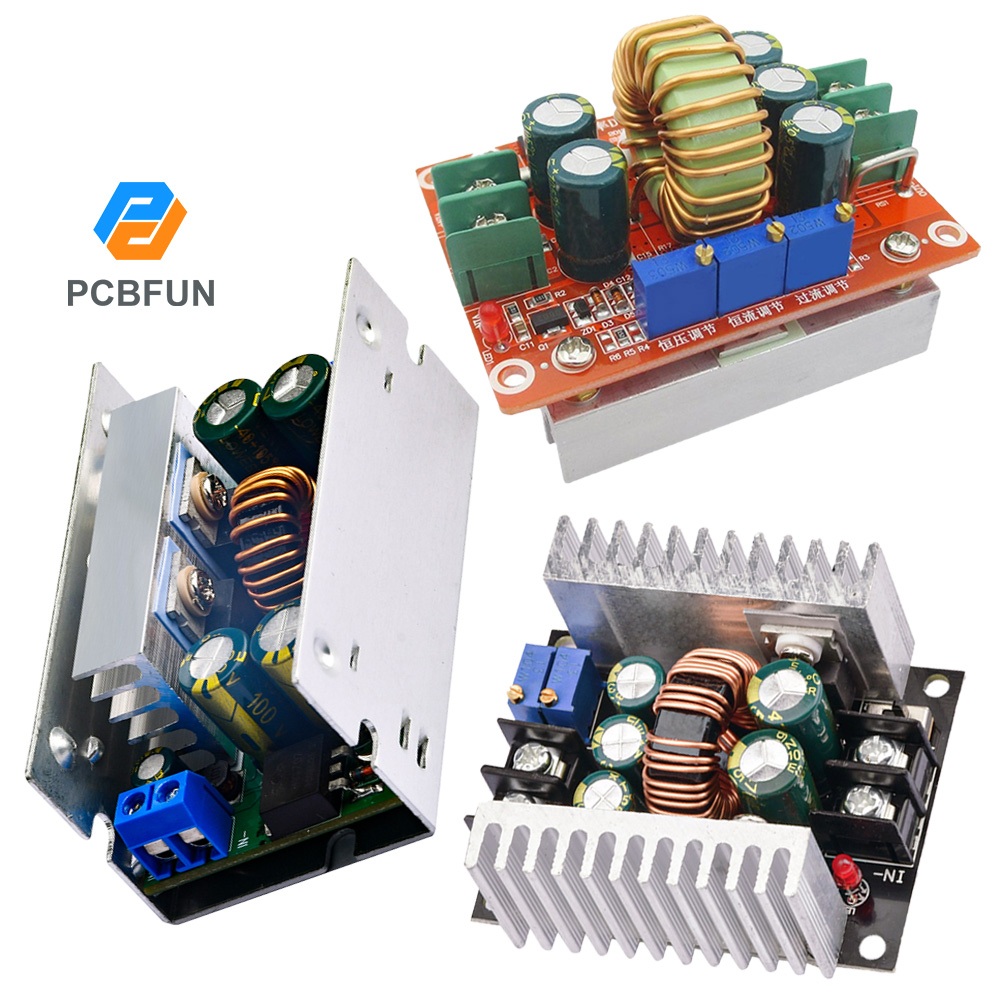

โมดูลแปลงแรงดันไฟฟ้า DC-DC 200W 15A 150W 12A 300W 20A

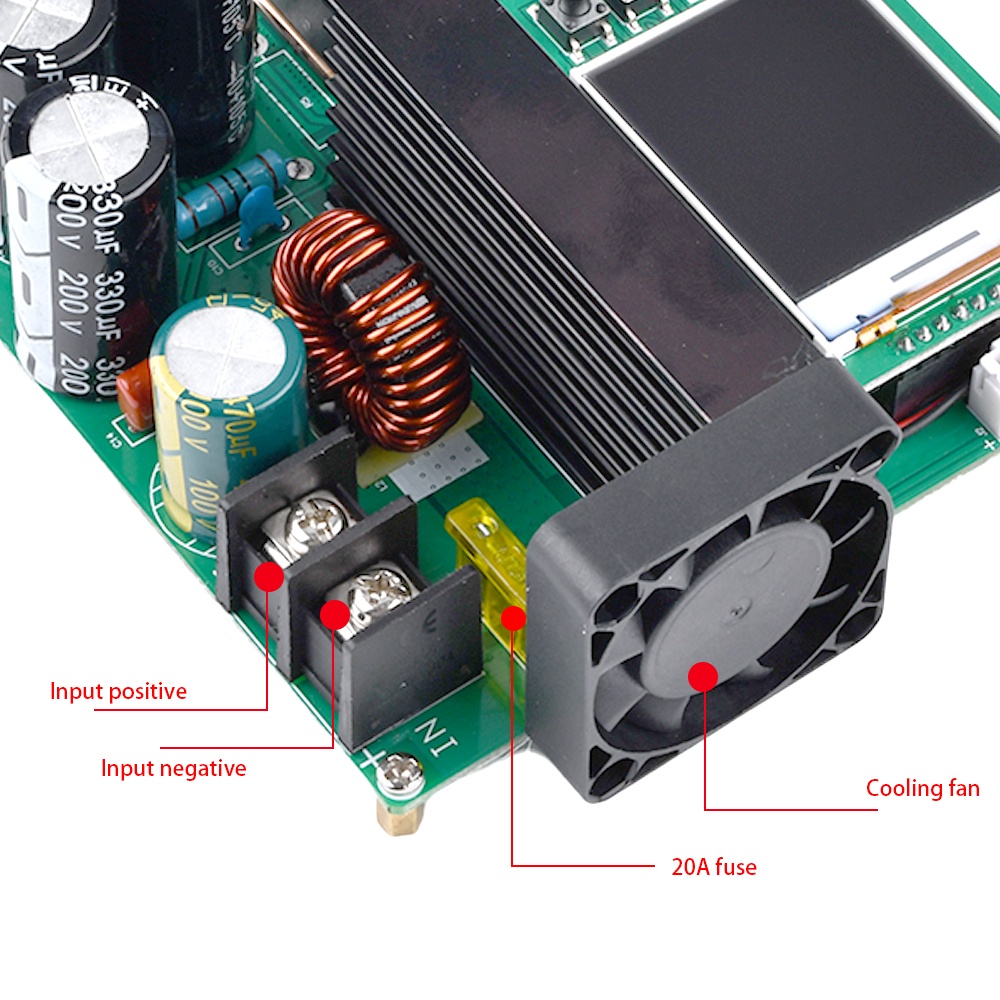

รายละเอียด: โมดูลบัคซิงโครนัสกำลังไฟสูง DC-DC 200W อินพุตแรงดันไฟฟ้ากว้าง 8-60V, เอาต์พุตปรับได้ 1-36V แบบไม่มีขั้นบันได กระแสไฟขาออกสูงสุด 15A กระแสไฟขาออกสูงสุด 15A การออกแบบวงจรที่มีประสิทธิภาพสูงพิเศษที่สมบูรณ์แบบสำหรับระลอกคลื่นต่ำมากถึง 94% สเปค: ชื่อ: โมดูลบั๊กซิงโครนัสปรับได้ 200W: โมดูลบั๊กซิงโครนัส โมดูลลดขั้นตอนแบบไม่แยก (BUCK) ขนาดตัวเครื่องอะลูมิเนียม: 70x38 x 31 มม. / 27.5 "x15" x12 " แรงดันไฟฟ้าอินพุต: 8-55V (จำกัด 60V โปรดทิ้งค่าเผื่อไว้) แรงดันขาออก: 1-36V ปรับได้ต่อเนื่อง (เอาต์พุตเริ่มต้น 12V) กระแสไฟขาออก: ปกติ 10A, MAX15A, กระแสไฟขาออก: ปกติ 10A, MAX15A กำลังขับ: ระบายความร้อนตามธรรมชาติระบายอากาศได้ในระยะยาว 100W เพื่อเพิ่มการกระจายความร้อนได้ถึง 200W เช่นชั่วโมงการทำงานที่ยาวนานโปรดสังเกตขอบซ้ายและทำให้ความร้อนสูงขึ้น อุณหภูมิในการทำงาน: -10 ถึง +85 องศาอุณหภูมิในการทำงาน: -10 ถึง +85 องศา ความถี่ในการทำงาน: 180KHz ประสิทธิภาพการแปลง: ได้ถึง 94% การป้องกันกระแสเกิน: ใช่ (กระแสไฟขาออกเกิน (15A) การป้องกันตัวอย่างสูงสุดของกระแสไฟฟ้าเท่านั้น) การป้องกันขั้วย้อนกลับ: (ย้อนกลับไม่ไหม้) การเดินสายไฟ: ขั้วกระแสสูง, ไม่มีบัดกรี, อินพุต IN + เป็นบวก, IN- เป็นลบอินพุต, เอาต์พุต OUT + เอาต์พุตบวก, เอาต์พุตเอาท์พุทลบ รายละเอียด: คุณสมบัติ: ลักษณะของโมดูล: โมดูลลดขั้นตอนแบบไม่แยก (บั๊ก) แรงดันไฟฟ้าอินพุต: 4.5-32V. แรงดันขาออก: 1-30V ปรับได้ต่อเนื่อง (ปรับค่าเริ่มต้นเป็น 5V) เอาต์พุตคงที่ช่วงกระแสคงที่: 0.3-12A (ค่าเริ่มต้นจะถูกปรับเป็น 3A) อุณหภูมิในการทำงาน: -40 ~ + 85 องศา ความถี่ในการทำงาน: 380khz. ประสิทธิภาพการแปลง: สูงถึง 97% (ประสิทธิภาพเกี่ยวข้องกับอินพุตแรงดันขาออกกระแสไฟฟ้าและแรงดัน) การป้องกันไฟฟ้าลัดวงจร: ใช่ (จุดกระแสไฟฟ้าลัดวงจรสามารถปรับได้ยาวและลัดวงจร) การป้องกันอุณหภูมิเกิน: ใช่ (ปิดเอาต์พุตโดยอัตโนมัติหลังจากความร้อนสูงเกินไป) การป้องกันย้อนกลับอินพุตอินพุตอินพุต: ใช่ การติดตั้ง: สกรู 3 มม. สี่ตัว วิธีการเดินสายไฟ: ขั้ว (เมื่อติดตั้งเอาต์พุตสายเปลือก) อินพุต V-IN และเอาต์พุต V-OUT ขนาดโมดูลโมดูล: 70 มม. x 52 มม. x 50 มม. (กว้าง x ยาว x สูง) รายละเอียด: ข้อมูลเบื้องต้นเกี่ยวกับเทคโนโลยีการแก้ไขแบบซิงโครนัส: การแก้ไขแบบซิงโครนัสเป็นเทคโนโลยีใหม่ที่ใช้ MOSFETs กำลังพิเศษที่มีความต้านทานต่อสถานะต่ำมากในการเปลี่ยนไดโอดวงจรเรียงกระแสเพื่อลดการสูญเสียการแก้ไข มันสามารถปรับปรุงประสิทธิภาพของตัวแปลง DC / DC ได้อย่างมากและไม่มีแรงดันไฟฟ้าโซนตายที่เกิดจากแรงดันไฟฟ้ากั้น Schottky พาวเวอร์มอสเฟต () เป็นอุปกรณ์ที่ใช้แรงดันไฟฟ้า และลักษณะการทำงานของโวลต์แอมแปร์เมื่อเปิดใช้งานจะเป็นเชิงเส้น เมื่อใช้ MOSFET เป็นวงจรเรียงกระแสแรงดันไฟฟ้าของประตูจะต้องซิงโครไนซ์กับเฟสของแรงดันไฟฟ้าที่แก้ไขเพื่อให้ฟังก์ชันการแก้ไขเสร็จสมบูรณ์จึงเรียกว่าการแก้ไขแบบซิงโครนัส เทคโนโลยีการแก้ไขแบบซิงโครนัสช่วยลดการสูญเสียการแก้ไขที่ปลายเอาต์พุตของแหล่งจ่ายไฟแบบสวิทช์ได้อย่างมากซึ่งจะช่วยเพิ่มประสิทธิภาพการแปลงและลดความร้อนที่เกิดจากแหล่งจ่ายไฟเอง พารามิเตอร์โมดูลโมดูล: คุณสมบัติของโมดูลโมดูลแบบซิงโครนัส: การแก้ไขแบบซิงโครนัส, การลดขั้นตอนแบบไม่แยก, กระแสคงที่และโมดูลแรงดันไฟฟ้าคงที่, โมดูลชาร์จ CC CV แรงดันไฟฟ้าอินพุต: DC6-40V แรงดันขาออก: ปรับได้ต่อเนื่อง (1.2-35V DC) ต่ำกว่า 32V เป็นเวลานาน (เหมาะสำหรับการใช้งานที่แรงดันอินพุตสูงกว่าแรงดันขาออกและไม่สามารถเพิ่มได้) กระแสไฟขาออกสูงสุด 20A, 15A เป็นเวลานาน (โปรดเพิ่มพัดลมสำหรับระบายความร้อนหากอุณหภูมิของท่อไฟเกิน 65 องศาโปรดให้ค่าเอาต์พุตแรงดันไฟฟ้าสูง) ช่วง จำกัด ปัจจุบัน: 0.2-20A (ปรับได้) หากโมดูลเกิน 65 องศาโปรดเพิ่มพัดลม หยดแรงดันไฟฟ้าขั้นต่ำ: 3V ความถี่ในการทำงาน: 150KHZ ประสิทธิภาพการแปลง: ต้องประมาณ 96%. ประสิทธิภาพเกี่ยวข้องกับความแตกต่างของแรงดันและสภาพแวดล้อมการใช้งาน ระลอกคลื่นเอาต์พุต: ระลอกคลื่นประมาณ 50mV (ไม่รวมเสียงรบกวน) แบนด์วิดท์ 20M (สำหรับการอ้างอิงเท่านั้น) วัดด้วยอินพุต 24V อุณหภูมิในการทำงาน: -10℃ โดยปกติแล้วจะราคาประมาณ +75 ถึง +75℃(โปรดใส่ใจกับอุณหภูมิของท่อไฟในการใช้งานจริง หากอุณหภูมิสูงเกินไปโปรดเสริมสร้างการกระจายความร้อนหรือทำให้การใช้งานเสื่อมสภาพ) ทิศทางการปรับโพเทนชิออมิเตอร์: ตามเข็มนาฬิกา (เพิ่มขึ้น), ทวนเข็มนาฬิกา (ลดลง) การป้องกันไฟฟ้าลัดวงจรของเอาต์พุต: ใช่ (การป้องกันทันที) กระแสคงที่ (ค่ากระแสคงที่ที่ที่ตั้งไว้ในปัจจุบันไม่สามารถลัดวงจรได้เป็นเวลานาน) อินพุตการป้องกันขั้วย้อนกลับอินพุต: ไม่มี, การไหลป้องกันการย้อนกลับของเอาต์พุตเอาท์พุตป้องกันการไหลย้อนกลับ: ไม่มีหากโหลดถูกชาร์จด้วยตนเองหรืออุปนัยจำเป็นต้องใช้ทรานซิสเตอร์ 2 ขั้วเพิ่มเติม! วิธีการเดินสายไฟ: ขั้วบล็อก แพ็คเกจแพ็คเกจ: โมดูลลดขั้นตอนที่ 1 x โมดูลลดขั้นตอนที่ 1
