BMS 2S 7.4V 6A วงจรป้องกันแบตเตอรี่ลิเธียม-ไอออน Li-ion Lithium 18650 , ลิเธียมโพลิเมอร์ Li-Po Peaking C : 27A

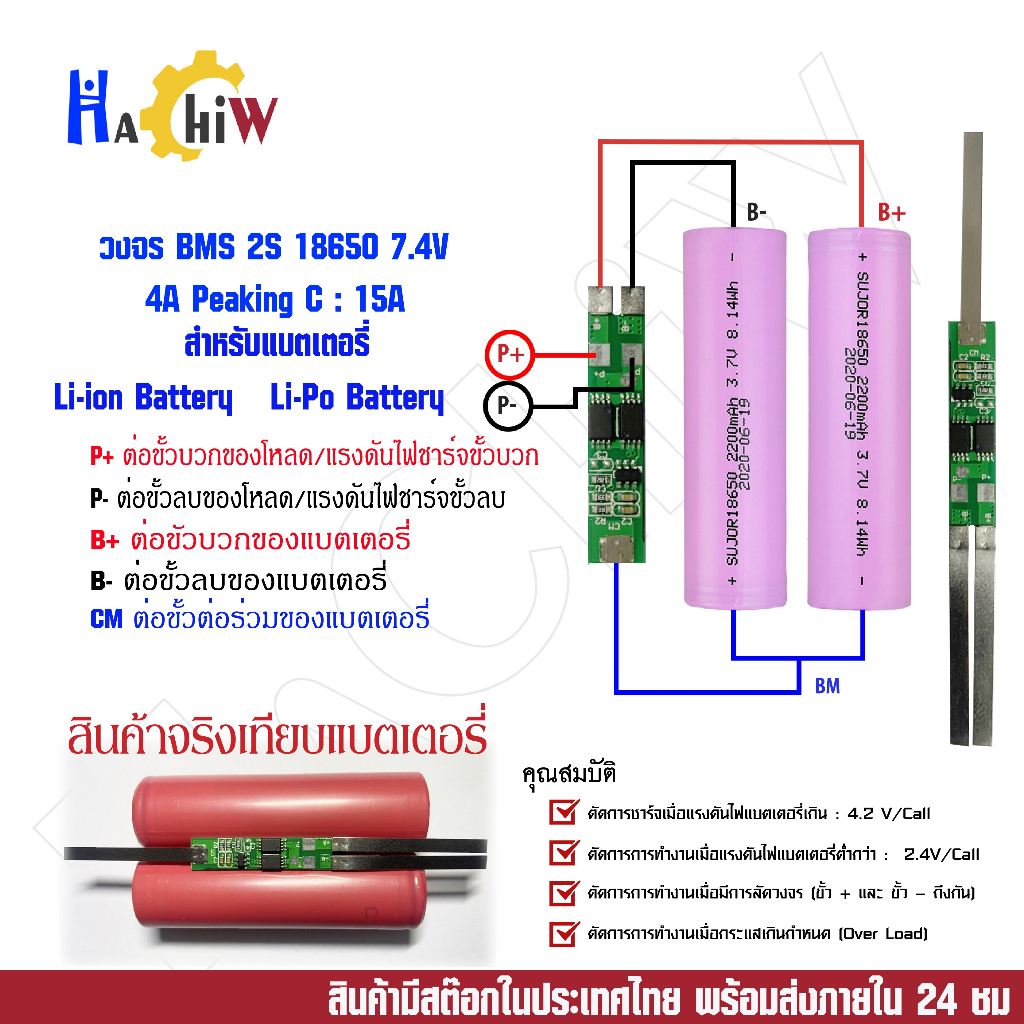

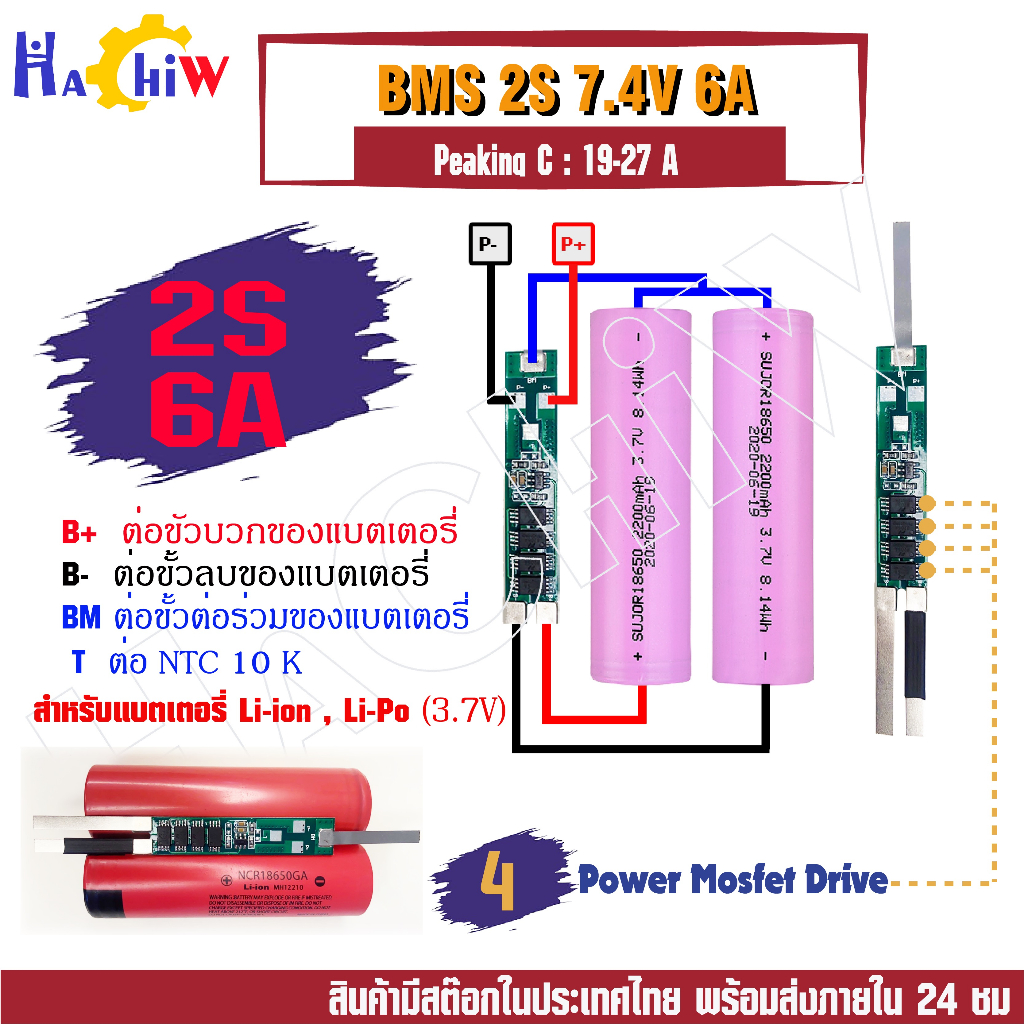

╔═══════════ ═ ══ ☆♡☆ ══ ═ ═ ═════════╗ วงป้องกันแบตเตอรี่ลิเธียม-ไอออน Li-ion Lithium 2S 7.4 V 6A ╚═════════════ ═ ═ ═ ═ ═ ═ ═ ═ ═ ═ ═════════╝ คุณสมบัติทั่วไป 📌 แรงดันไฟสูงสุดที่วงจร BMS รับได้ : 12V (จากแหล่งจ่ายไฟเข้าขา B+ และ B-) 📌 ตัดการชาร์จเมื่อแรงดันไฟแบตเตอรี่เกิน : 8.4 V ( 4.20 V±0.05 V / ก้อน) 📌 ตัดการการทำงานเมื่อแรงดันไฟแบตเตอรี่ต่ำกว่า : 5.6V (2.8 V ± 0.1 V / ก้อน) 📌 ตัดการการทำงานเมื่อมีการลัดวงจร(ขั้ว + และ ขั้ว – ถึงกัน) 📌 ตัดการการทำงานเมื่อกระแสเกินกำหนด(Over Load) 📌 กระแสไฟชาร์จ: 6A 📌 กระแสไฟดิสชาร์จ ปกติ : 6A 📌 กระแสไฟดิสชาร์จ สูงสุด : 19～27A (Peaking) 📌 ตัดการทำงานเมื่อมีการลัดวงจร 10 ~350us (Short detcion delay time) ลักษณะการต่อ 🔋 P+ ต่อขั้วบวกของโหลด/แรงดันไฟชาร์จขั้วบวก 🔋 P- ต่อขั้วลบของโหลด/แรงดันไฟชาร์จขั้วลบ 🔋 B+ ต่อขั้วบวกของแบตเตอรี่ 🔋 B- ต่อขั้วลบของแบตเตอรี่ 🔋 BM ต่อขั้วต่อร่วมของแบตเตอรี่ 🔋 T ต่อ NTC 10k ถ้าไม่ใช้งานไม่ต้องต่อวงจร BMS สามารถใช้งานได้ปกติ 🔧 เงื่อนไขการรับประกันสินค้า สินค้ารับประกัน 1เดือน ❌ บอทไม่มีรอยไหม้หรือช็อต ❌ ไม่มีรอยแตกหัก ❌ กรณีเคลมประกันลูกค้าต้องส่งสินค้ามาให้ทางร้านตรวจสอบก่อน ✔ ค่าส่งสินค้าเคลมประกัน หลังจากการตรวจสอบถ้าสินค้าเกิดความผิดพลาดจากทางร้าน ทางร้านจะรับผิดชอบทั้งหมด(ลูกค้าต้องออกค่าส่งสินค้าก่อน) ❓ ถามตอบ Q & A จำเป็นหรือเปล่าที่ต้องชาร์จหรือบาลานซ์เซลแบตเตอรี่ก่อน ? ✔ จำเป็นเนื่องจากเซลแบตเตอรี่ที่ออกมาจากโรงงานไม่ได้มีการชาร์จกระตุ้นเซลมาก่อนและโดยปกติแบตเตอรี่ที่ไม่ได้ใช้งานจะมีการคายประจุตัวเองมีผลทำให้แต่ละเซลของแบตเตอรี่มีแรงดันไฟที่ไม่เท่ากัน เมื่อประกอบเซลแบตเตอรี่เข้ากับวงจร BMS ทำให้วงจร BMS ตัดการทำงาน ถ้าไม่ใช้งาน NTC วงจร BMS ใช้งานได้หรือเปล่า ? ✔ NTC ถ้าไม่จำเป็นต้องใช้งงานก็ไม่ต้องต่อเนื่องจากค่าของ NTC ไม่ได้มีผลต่อ BMS แต่จะต่อไปใช้งานในกรณีที่ใช้งานกับอุปกรณ์บางประเภท ต่อวงจรถูกต้องแล้วไม่มีแรงดันไฟออกควรทำยังไง ? ✔ กรณีต่องวงจรครบแล้ววัดแรงดันที่ขา P+ และ P- ไม่มีแรงดันไฟออก สามารถแก้ใขได้โดยการชาร์จกระตุ้นที่ขั้ว P+ และ P- ที่แรงดันไฟ 8.2V-8.4V วงจรก็จะสามารถทำงานได้ปกติ เหมาะสำหรับงานอิเล็คทรอนิคส์ DIY แบตเตอรี่กล้องวงจรปิดไรสาย แบตเตอรี่ไฟฉายเอนกประสงค์ ระบบโซล่าเซลขนาดเล็ก แบตเตอรี่หลอดไฟโซล่าเซล แบตเตอรี่ลำโพงบลูทูธ สินค้าภายในกล่อง - วงจร BMS ขนาด: 45*9*3 มม
