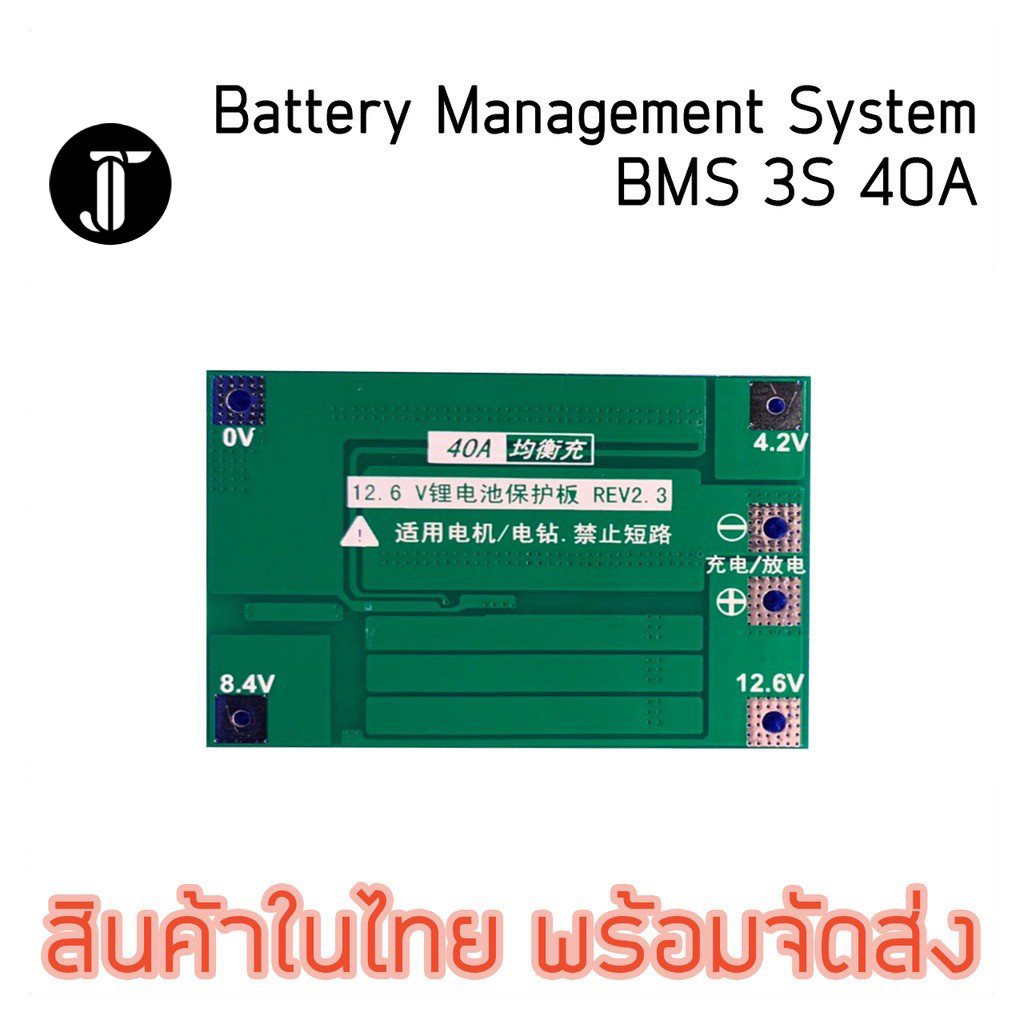

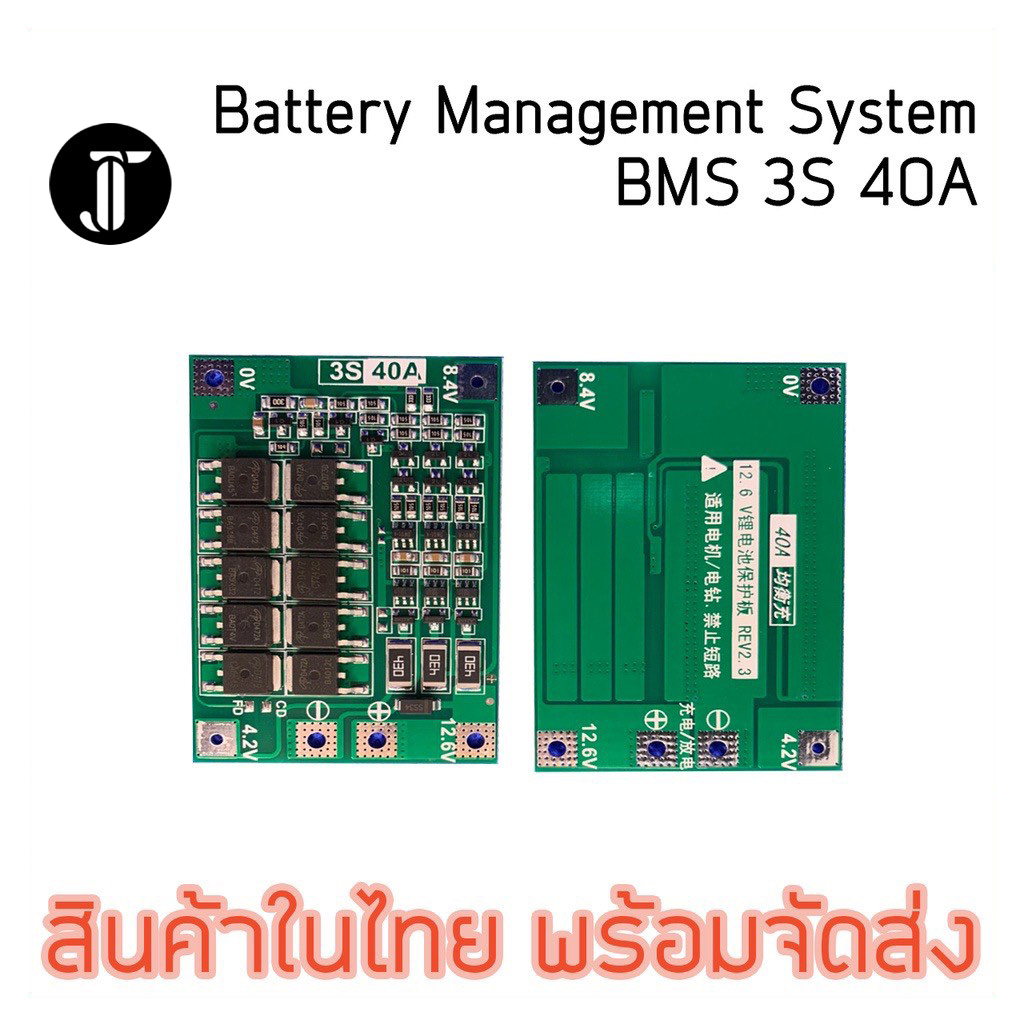

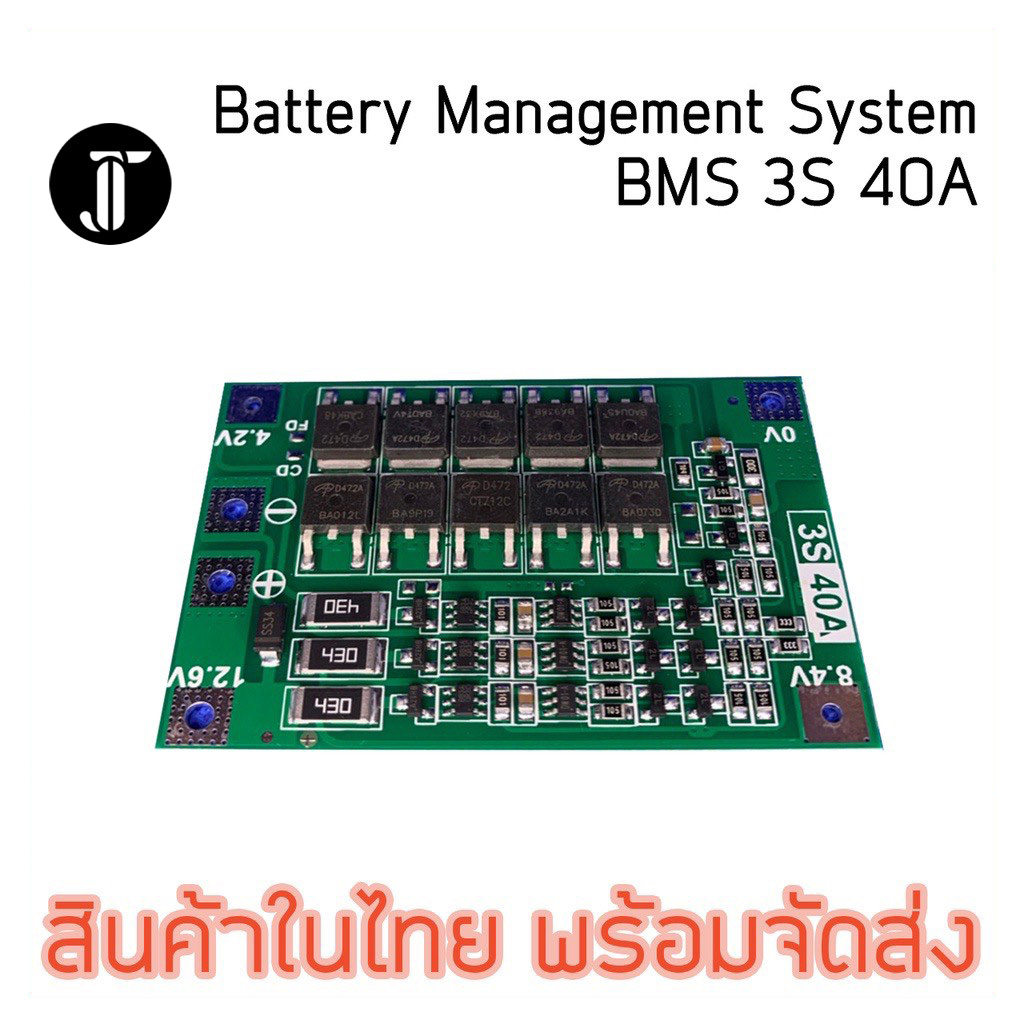

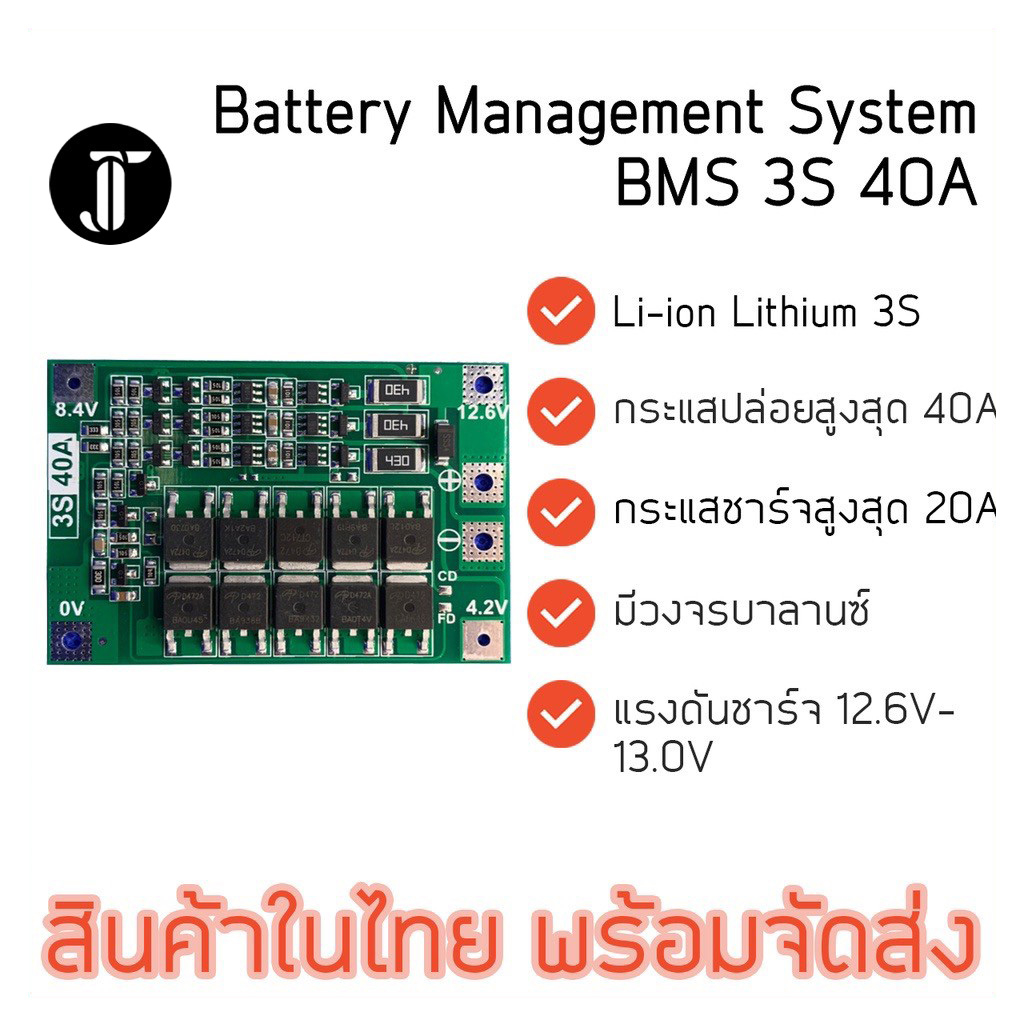

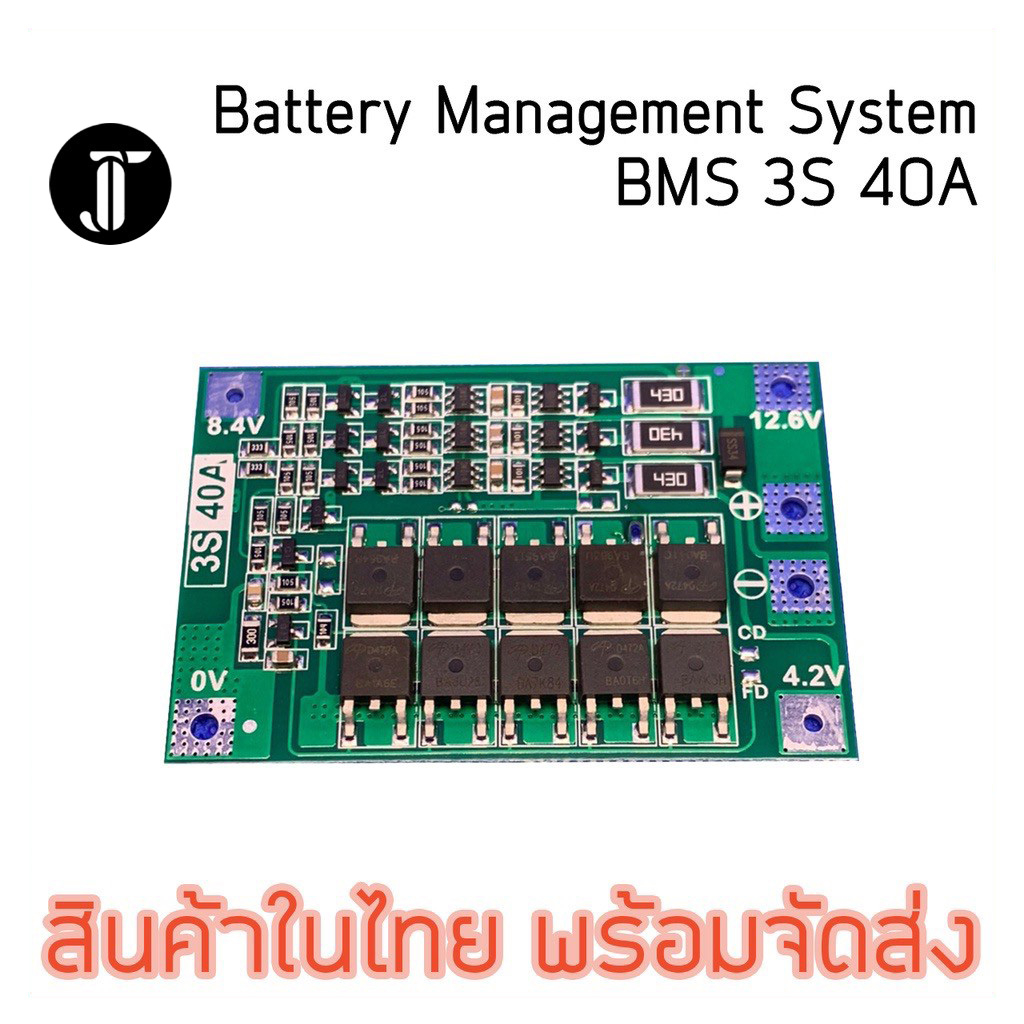

BMS 3S 15A 20A 25A 40A 12.6V บอร์ดป้องกันแบตเตอรี่ 18650 Lithium Li-ion [ส่งด่วนในไทย]

3S 4S 15A 20A 40A 60A Li-ion Lithium เครื่องชาร์จแบตเตอรี่แผง ป้องกัน 18650 BMS สำหรับมอเตอร์เจาะ 11.1V 12.6V/14.8V 16.8V เพิ่มสมดุล บอร์ดป้องกันแบตเตอรี่ลิเธียม 12.6V 40A 3 สาย 3 เส้น แรงดันไฟฟ้าที่ชาร์จได้: DC 12.6V ~ 13.6V กระแสไฟต่อเนื่อง: สูงสุด 40A (หากสภาพแวดล้อมการกระ จายความร้อนไม่ดีโปรดลดกระแสโหลด) กระแสไฟชาร์จต่อเนื่อง: สูงสุด 20A ขนาดเวอร์ชัน: 41x61x4 มม ขนาดเวอร์ชัน: 41x55x4 มม ตัวเลือกที่ใช้งานได้: ใช้ได้กับแรงดันไฟฟ้าที่กำหนด 3.7V แบตเตอรี่ลิเธียม 4.2V ที่ชาร์จเต็มแล้ว 18650, 26650, แบตเตอรี่ลิเธียมโพลิเมอร์) สามารถเจาะ ได้ต่ำกว่า 170W หมายเหตุ 1: เริ่มการเจาะสำเร็จต้องใช้แบตเตอรี่พลังงาน 10C-20C 3 ก้อนหรือแบตเตอรี่สำรอง 5C-10C 6 ก้อน (รุ่น แบตเตอรี่ที่แนะนำ: sony vtc4, vtc4A, vtc5A, vtc6) OV และสาย 12.6V ใช้ลวดทองแดงของ 3 ตารางมิลลิเมตรขึ้น ไป (ไม่สามารถใช้แผ่นนิกเกิลได้) หมายเหตุ 2: เชื่อมต่อ OV, 4.2V, 8.4V, 12.6V อย่าง เคร่งครัดตามแผนภาพ อย่าสัมผัสส่วนประกอบใด ๆ บน กระดานเมื่อบัดกรีลวด อย่าลัดวงจรโดยเจตนา หมายเหตุ 3: เมื่อบัดกรีแบตเตอรี่เป็นครั้งแรกหรือเมื่อกำลัง ดำเนินการชาร์จตราบใดที่แบตเตอรี่ก้อนเดียวเกิน 4.2V ตัวต้านทาน "430" จะร้อนขึ้นและคายประจุ (คายประจุ ประมาณ 4.19V ถึง หยุดความร้อน) ตัวต้านทาน "430" จัด ให้ตรวจสอบว่าสายเชื่อมต่อไม่ถูกต้องหรือไม่ การเตรียมฮาร์ดแวร์ฮาร์ดแวร์แบบเร่งด่วน เตรียมโมดูลป้องกันแบตเตอรี่ลิเธียม 3S 12.6V 40A, แบตเตอรี่, แหล่งจ่ายไฟ, ตัวต้านทานโหลดกำลังสูง ตัวเลขด้านล่างแสดงแผนภาพการปล่อยโมดูล แบตเตอรี่ เป็น 3 สาย แบตเตอรี่ที่เชื่อมต่ออยู่ต้องตอบสนองกระแสไฟ 40A แบตเตอรี่สามารถรับรู้ได้โดยการขนานกับแบตเตอรี่ หรือการซื้อแบตเตอรี่ที่มีกระแสไฟขนาดใหญ่ ตัวอย่างเช่น หากแบตเตอรี่คือ 2000mAH และตัวคายประจุหลายตัวคือ10C จำเป็นต้องมีเพียง 3 สาย 2 เส้นและกระแสไฟที่คาย ประจุคือ 40A รูปด้านล่างแสดงแผนภาพการชาร์จแบตเตอรี่ แรงดันไฟฟ้า ที่ชาร์จเป็น DC12.6V ~ 13.6V กระแสไฟในการชาร์จขึ้น อยู่กับแบตเตอรี่ที่เชื่อมต่อและสูงสุดไม่เกิน 20A โมดูลนี้มี เส้นทางการชาร์จที่สมดุลและฟังก์ชันอีควอไลซ์จะทำงานได้ ก็ต่อเมื่อประสิทธิภาพของแบตเตอรี่ไม่แตกต่างกันมากนัก บอร์ดป้องกันแบตเตอรี่ลิเธียม 14.8V 16.8V 40A จำนวน 4 สาย แรงดันไฟฟ้าที่ชาร์จได้: DC 16.8V ~ 17V กระแสไฟต่อเนื่อง: สูงสุด 40A (หากสภาพแวดล้อมการกระ จายความร้อนไม่ดีโปรดลดกระแสโหลด) กระแสไฟชาร์จต่อเนื่อง: สูงสุด 20A ขนาดเวอร์ชัน: 45x60x4 มม การพัฒนาขนาดเวอร์ชัน: 44x55x4 มม. ตัวเลือกที่ใช้งานได้: ใช้ได้กับแรงดันไฟฟ้าที่กำหนด 3.7V แบตเตอรี่ลิเธียม 4.2V ที่ชาร์จเต็มแล้ว 18650, 26650, แบตเตอรี่ลิเธียมโพลิเมอร์) สามารถเจาะ ได้ต่ำกว่า 170Ww หมายเหตุ 1: การเริ่มต้นสว่านสำเร็จต้องใช้แบตเตอรี่ พลังงาน 15C-20C สามก้อนหรือแบตเตอรี่พลังงาน 10C-15C หกก้อน (ปกติ 18650 ไม่สามารถสตาร์ทสว่าน หมายเหตุ 1: การเริ่มต้นสว่านสำเร็จต้องใช้แบตเตอรี่ พลังงาน 15C-20C สามก้อนหรือแบตเตอรี่พลังงาน 10C-15C หกก้อน (ปกติ 18650 ไม่สามารถสตาร์ทสว่าน ได้!!) หมายเหตุ 2: ตามแผนที่สายไฟ OV, 4.2V, 8.4V, 12.6V, 16.8V อย่างเคร่งครัดอย่าจงใจลัดวงจร หมายเหตุ 3: เมื่อโหลดแปรง moto
