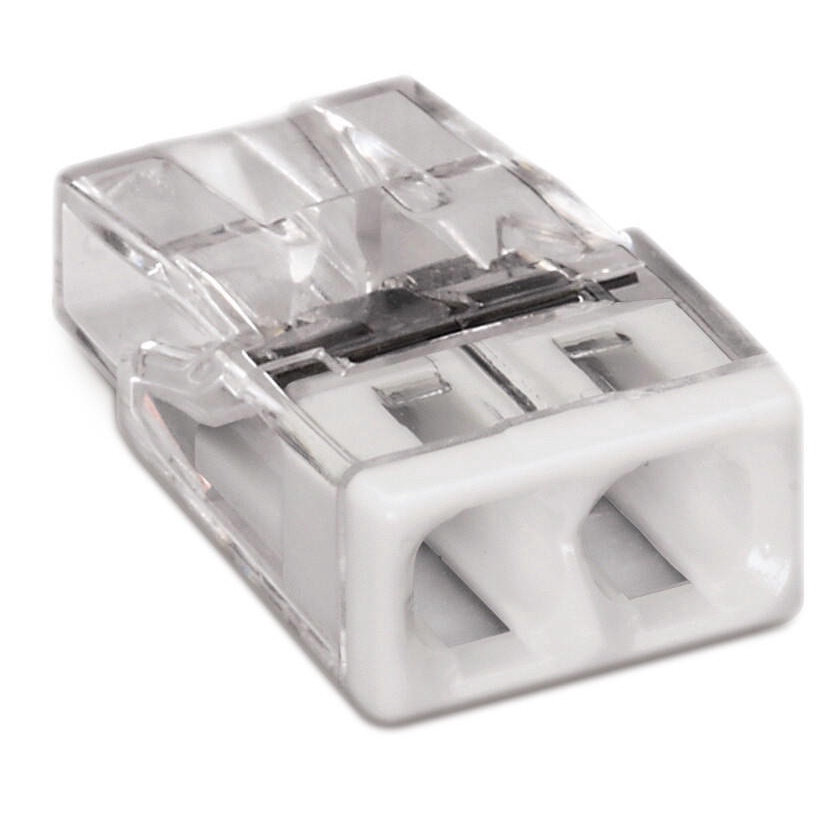

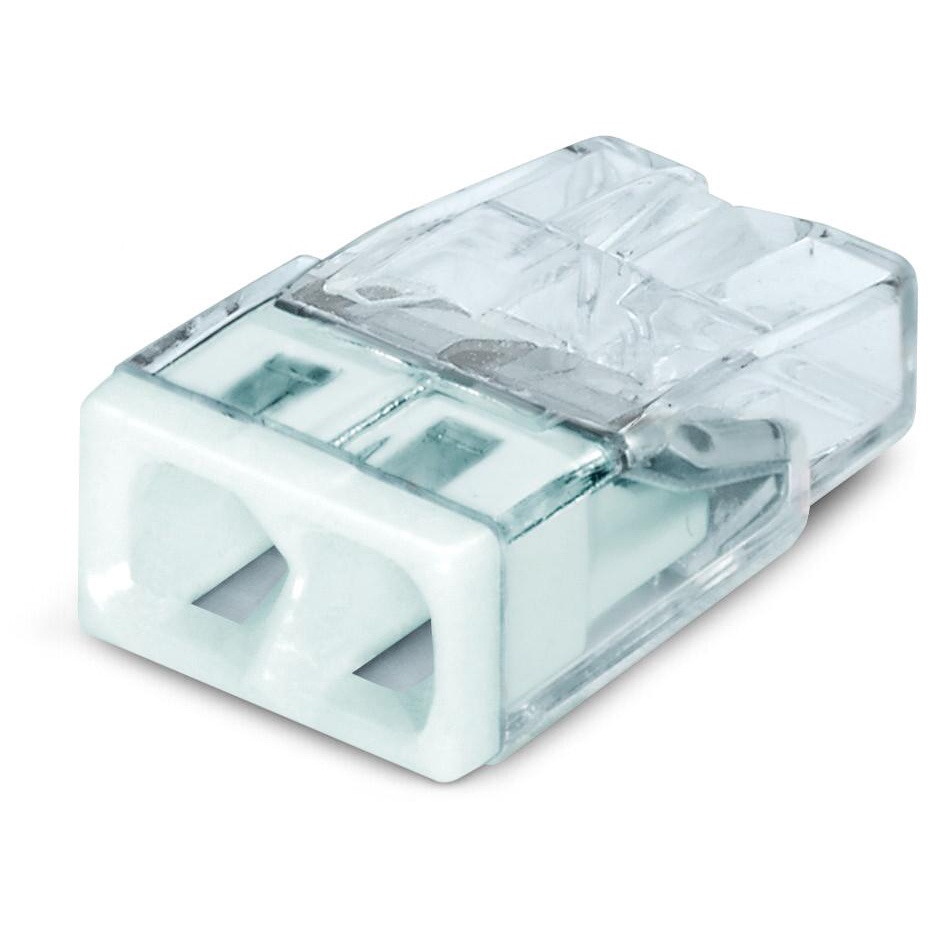

Wago ข้อต่อเชื่อมสายไฟ Splicing Connecter 2ช่อง ของแท้ 100% (แพค 10ชิ้น) [2273-202]

ข้อต่อรวมสายไฟ สำหรับงานรวมสายไฟ 2 เส้นเข้าด้วยกัน ง่าย ล๊อกแน่นปลอดภัย ไม่หลวมคลอน ไม่ต้องพันสายไฟยุ่งยาก การซ่อมบำรุงระบบไฟฟ้าทำได้ง่ายกว่าวิธีการพันสายไฟด้วยเทป วิธีการใช้งานง่ายๆ ปอกสายไฟให้มีความยาวเหมาะสม ดันสายไฟเข้าไปจนสุด เมื่อเลิกใช้ก็สามารถปลดสายไฟออกจากกันได้ง่ายโดยการหมุนสายเล็กน้อยแล้วดึงสายไฟออก วัสดุภายนอกทำจากพลาสติก PA 66 และ PA 46 ตามมาตรฐานงานไฟฟ้า แข็งแรงทนทาน และทนอุณหภูมิได้สูง ทนต่อการสึกกร่อน ทนทานต่อน้ำมัน เป็นฉนวนไฟฟ้าที่ดี ที่สำคัญคือไม่ติดไฟ และไม่ลามไฟ ปลอดภัยต่อเพลิงไหม้จากไฟฟ้าลัดวงจร Electrical data Ratings per IEC/EN - Ratings per: IEC/EN 60998 - Nominal voltage (II/2): 450V - Rated surge voltage (II/2): 4kV - Rated current: 24A - Legend (ratings): (II / 2) ≙ Overvoltage category II / Pollution degree 2 Ratings per UL - Approvals per: UL 486C - Rated voltage (UL): 600V - Rated current UL: 20A Connection data - Total number of connection points: 2 - Total number of potentials: 1 Connection 1 - Connection technology: PUSH WIRE® - Actuation type: Push-in - Connectable conductor materials: Copper Aluminum Terminating Aluminum Conductors WAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm²/12 AWG if WAGO “Alu-Plus” Contact Paste 249-130 is used for termination. “Alu-Plus” Contact Paste Advantages: Automatically destroys the oxide film during clamping. Prevents fresh oxidation at the clamping point. Prevents electrolytic corrosion between aluminum and copper conductors (in the same terminal block). Provides long-term protection against corrosion. - Connectable conductor materials (note): For spring clamp connections with PUSH WIRE® connection technology, WAGO recommends that the aluminum conductor first be cleaned and then immediately inserted into the clamping unit filled with “Alu-Plus” contact paste. It is also possible to apply WAGO “Alu-Plus” additionally on the whole surface of the aluminum conductor before termination. Please note that the nominal currents must be adapted to the reduced conductivity of the aluminum conductors: 2.5 mm² = 16 A 4 mm² = 22 A - Solid conductor: 0.5 … 2.5 mm² / 20 … 16 AWG - Strip length: 11 mm / 0.43 inch - Wiring direction: Side-entry wiring Physical data - Width: 10 mm / 0.394 inch - Height: 5.8 mm / 0.228 inch - Depth: 16.7 mm / 0.657 inch Material data - Note (material data): Information on material data can be found here - Color: transparent - Cover color: white - Flammability class per UL94: V2 - Fire load: 0.022MJ Environmental requirements - Ambient temperature (operation): +60 °C - Continuous operating temperature: 105 °C - Temperature marking per EN 60998: T60 เพื่อความปลอดภัย • ควรตรวจสอบให้มั่นใจว่าตัดไฟฟ้าเรียบร้อยแล้วก่อนต่อสายไฟ • เสียบสายไฟดันเข้าให้สุด ลองดึงเบาๆ ทดสอบความมั่นคง • ตรวจสอบให้มั่นใจว่าสายทองแดงเปลือยไม่ล้ำออกมาจากข้อต่อ
