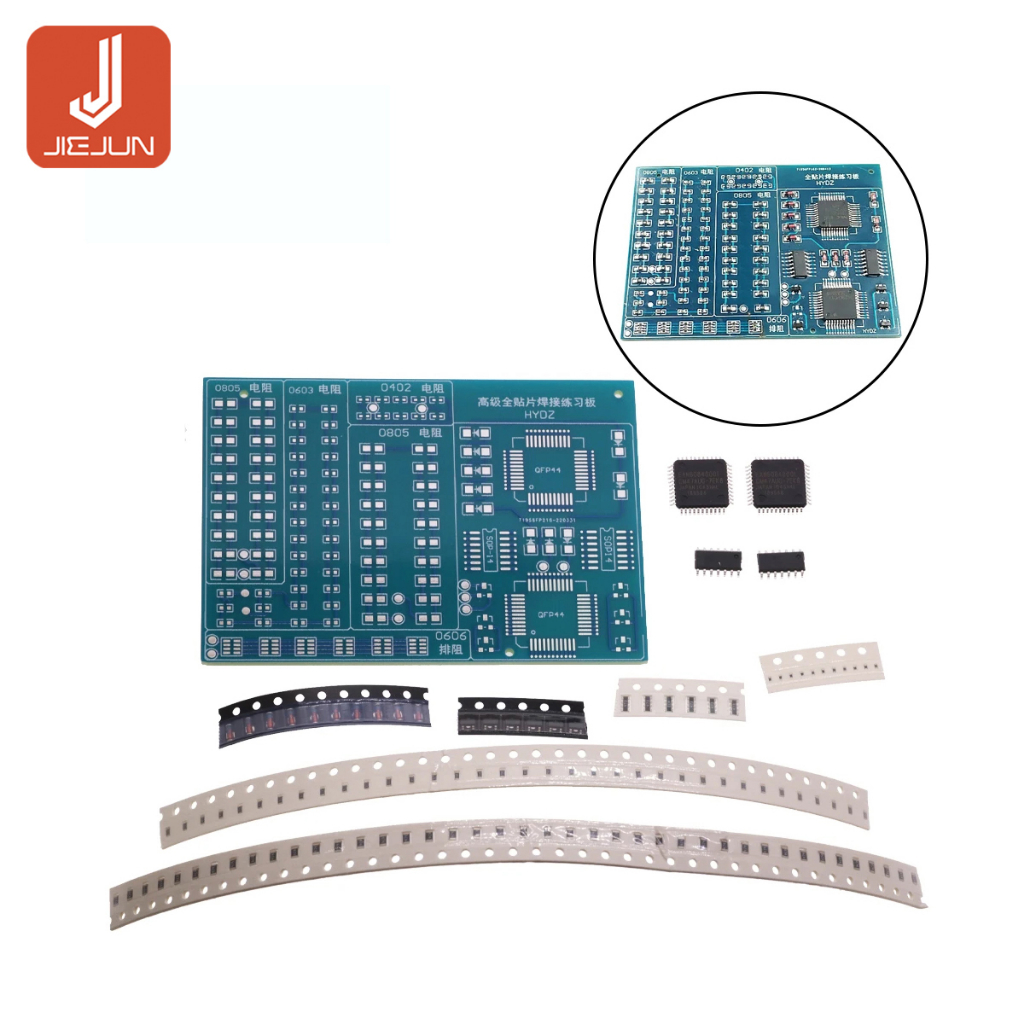

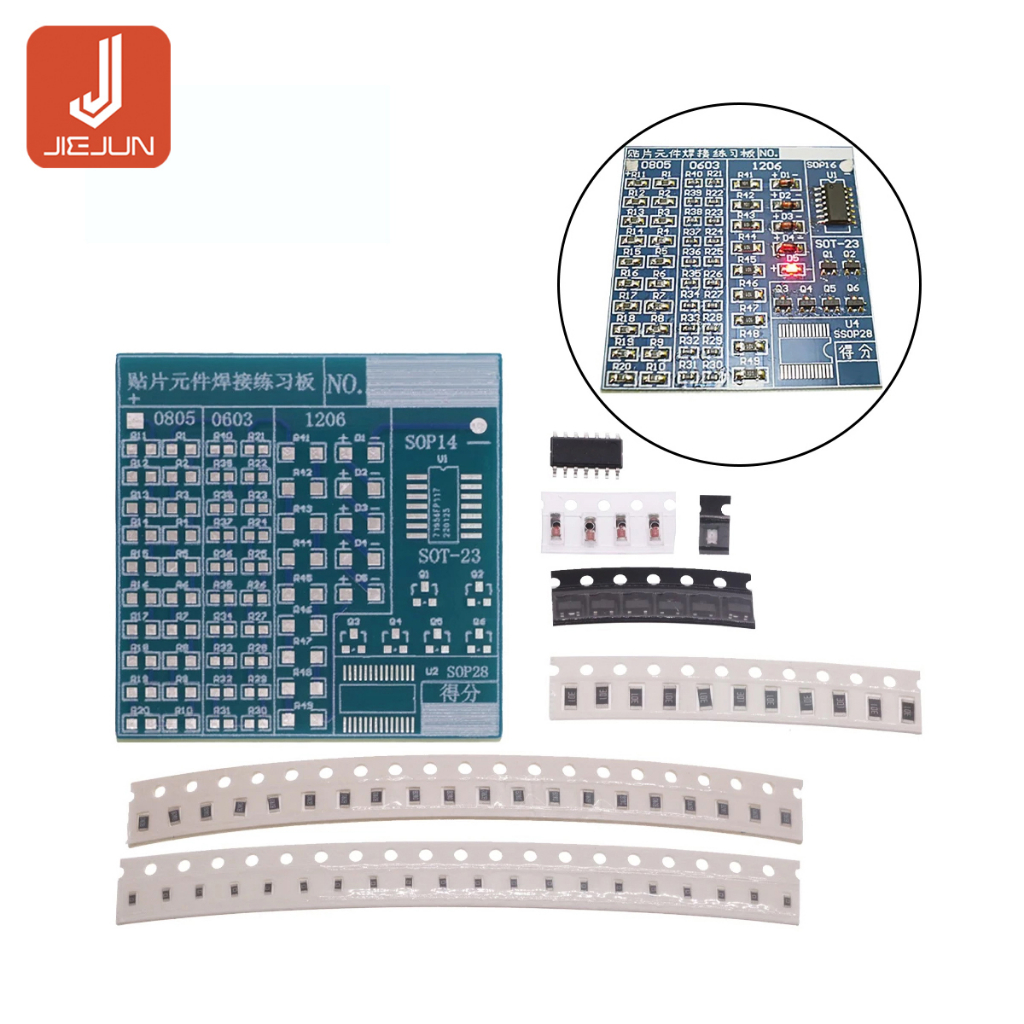

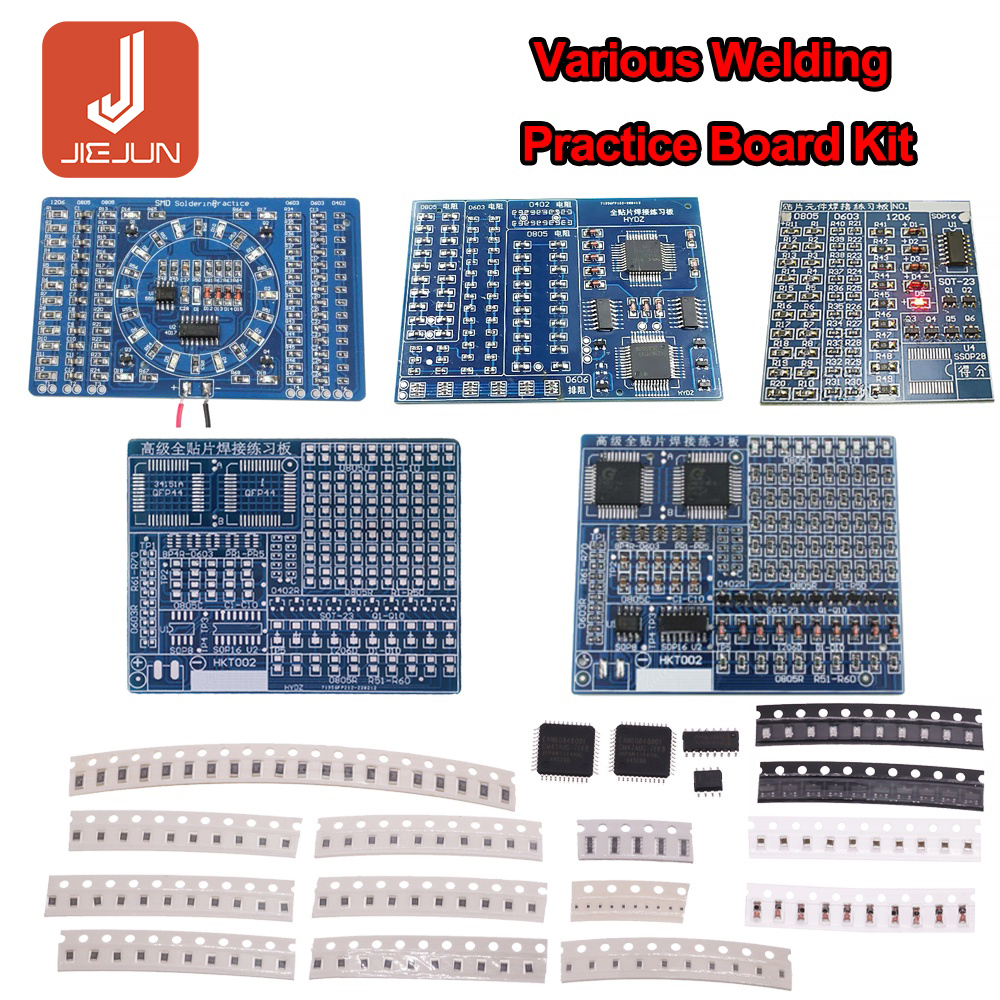

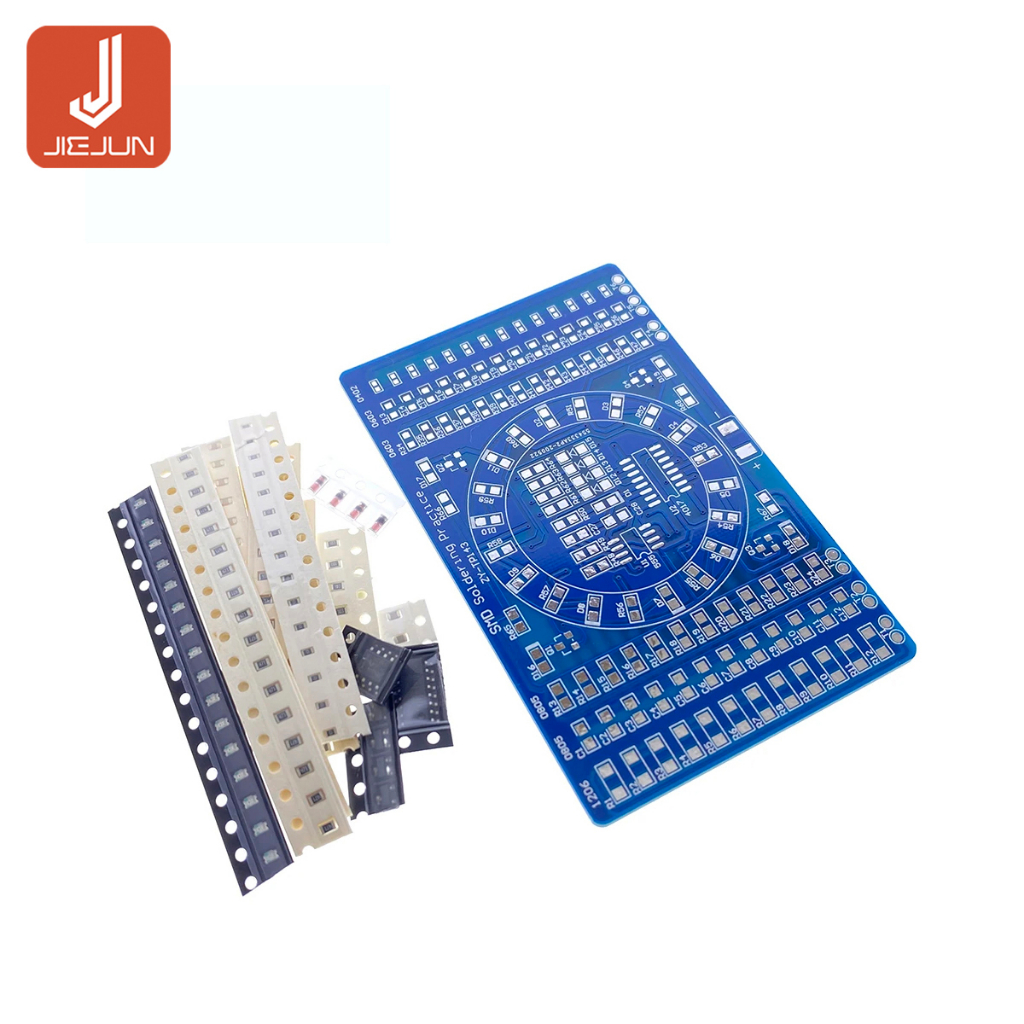

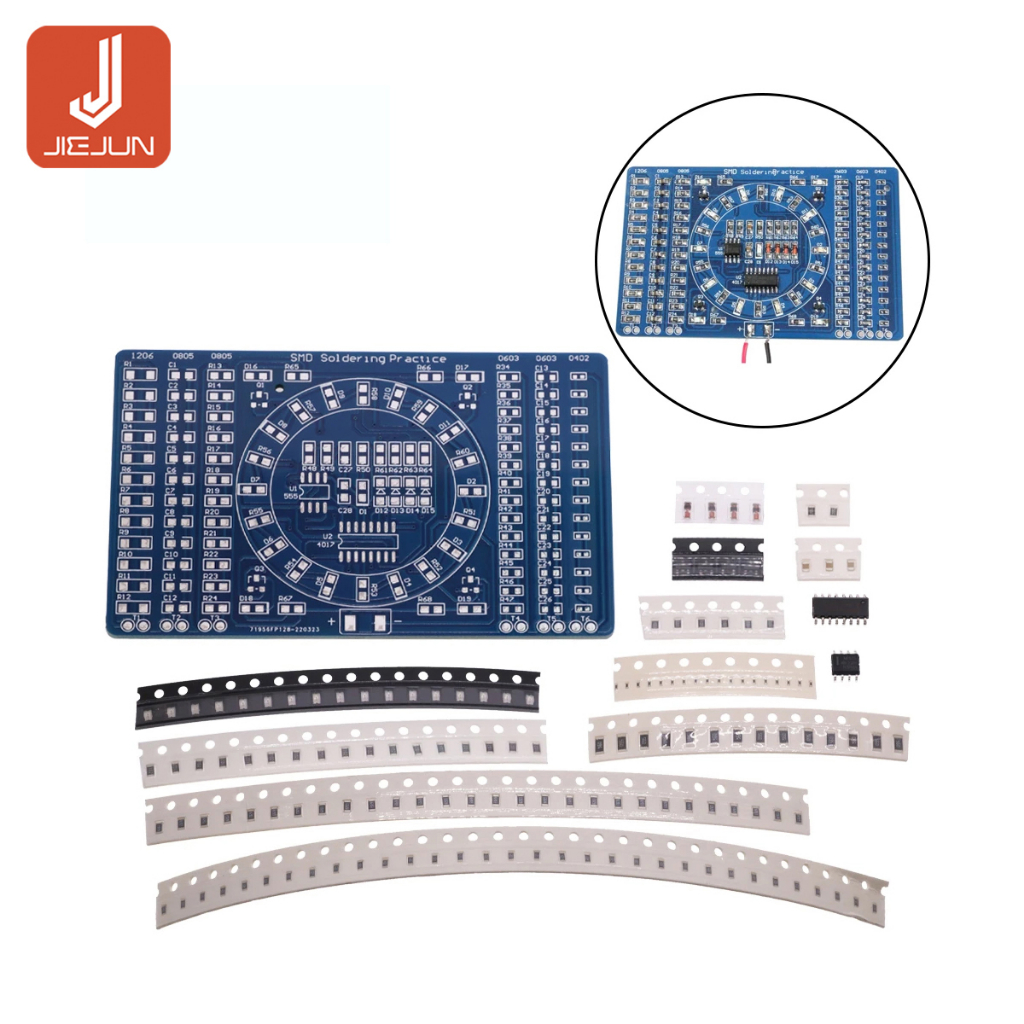

SMD NE555 CD4017 หมุนกระพริบ LED ส่วนประกอบ SMT LQFP44 การประสานบอร์ดฝึกวงจรอิเล็กทรอนิกส์การฝึกอบรม Suite DIY ชุด

ค่ะ รถ A A A A ค่ะ วงจรโคมไฟน้ำที่สวยงาม: ชุดการเรียนรู้ของบัดกรีมีการออกแบบวงจรประสานที่เหมาะสมพร้อมไฟ LED ตรวจสอบผลการบัดกรีของคุณได้ง่ายพวกเขาจะเป็นไฟ LED กระพริบหลังจากบัดกรีและขับเคลื่อนด้วย DC 5 -7V เอฟเฟกต์ที่น่าสนใจมากโปรดติดต่อเราเพื่อรับ คู่มือภาษาอังกฤษ PDF หากจำเป็น พารามิเตอร์พารามิเตอร์: แรงดันไฟฟ้า: DC 3V-5V ข้อควรระวังสำหรับเวลดิน่า: ส่วนประกอบ SMD มีขนาดค่อนข้างเล็กโปรดระวังอย่าให้สูญหาย ในรายการรวมด้วย: ชุดบอร์ดฝึกเชื่อมส่วนประกอบ 1 x ชุด คู่มือภาษาอังกฤษฉบับภาษาอังกฤษ 1 x PDF พร้อมแผนภาพแผนผังและรายชื่อส่วนประกอบ พารามิเตอร์โดยละเอียด: ขนาดแผ่น: 70 * 57 มม. ความหนา: 1.6 มม. วัสดุบอร์ด: แผ่นมาตรฐานสากลชั้นบัดกรีสีน้ำเงินแผ่นชุบดีบุกทั้งหมดวัสดุป้องกันไฟความแข็งแรงสูงสามารถถอดประกอบซ้ำได้ 1x70.2 * 57.1 มม. ขนาด: 70.2 * 57.1 มม แผ่นเพลท FR-4 ชุบดีบุก ส่วนประกอบ SMT 149 ชิ้น ข้อต่อประสาน: 444 ชิ้น แผงวงจรกระบวนการเต็มสอดคล้องกับบอร์ดการแข่งขัน มีการตั้งค่าส่วนประกอบแพทช์ 10 ประเภทสำหรับการเชื่อมทั้งหมด 129 ชิ้นและจุดทดสอบที่เกี่ยวข้อง รายการส่วนประกอบส่วนประกอบ: ระดับความต้านทาน - การห่อหุ้มคือ 0805 (60 ชิ้น) ระดับความต้านทาน - การห่อหุ้มคือ 0603 (10 ชิ้น) ชั้นไดโอดเปล่งแสง - การห่อหุ้มคือ 0805 (10 ชิ้น) - ประเภทการปฏิเสธ - การห่อหุ้มคือ 0603 (5 ชิ้น) ตัวเก็บประจุ - ตัวเก็บประจุ - ตัวเก็บประจุ - การห่อหุ้มคือ 0805 (10 ชิ้น) - ระดับไดโอด - การห่อหุ้มคือ 1206 (10 ชิ้น) - ระดับไตรโอด - การห่อหุ้มคือ SOT-23 (10 ชิ้น) ชิปแบบบูรณาการ - ชิปแบบบูรณาการ - การห่อหุ้มคือ SOP-8, SOP-16 (2 ชิ้น) ตัวต้านทานหรือตัวเก็บประจุ - การห่อหุ้มคือ 0402 (10 ชิ้น) ชิปในตัว - การห่อหุ้มคือ LQFP44 (2 ชิ้น) บีบี ชุดประกอบด้วย: โคมไฟน้ำ + ขนาด + ความกว้างของเส้นตัวอย่าง + การเชื่อมแพ็คเกจ 0805 +1206 การเชื่อมแพ็คเกจ +0603 การเชื่อมแพ็คเกจ +0402! คำอธิบาย: หมายเหตุ: โมดูลนี้เป็นชุด DIY ไม่ใช่ผลิตภัณฑ์สำเร็จรูป คุณสมบัติ: . ขนาดบอร์ด: 85.3 * 53.8 มม ·บอร์ดหนา: 1.6 มม วงจรหลอดไฟไหล: CD4017, NE555, LED; หลังจากเชื่อมต่อที่ถูกต้องแล้วจะทำงาน - แรงดันไฟฟ้าที่ใช้งาน: 3-12V วัสดุบอร์ด: แผ่นมาตรฐานสากลแผ่นดีบุกทั้งหมดวัสดุหยดไฟที่มีความแข็งแรงสูงสามารถถอดชิ้นส่วนซ้ำได้ ·การออกแบบบอร์ด PCB มีความสมเหตุสมผลมักใช้ในส่วนประกอบ SMD . ด้านซ้ายและขวาของสามองค์ประกอบใช้ในการฝึกเชื่อมแต่ละคอลัมน์ที่มีจุดทดสอบ .ตรงกลางของวงจรวงกลมสำหรับวงจรโคมไฟน้ำโดย CD4017, NE555, ไดโอดเปล่งแสง, กำลังเชื่อมสามารถทำงานได้ .นอกจากนี้วงจรยังใช้ที่ด้านหลังไม้บรรทัดเพื่ออำนวยความสะดวกในการวัดส่วนประกอบมีตัวอย่างของตัวนำ PCB เพื่ออำนวยความสะดวกในการใช้งานการออกแบบ PCB จำนวนส่วนประกอบ: 125 ชิ้น จำนวนข้อต่อประสาน: 274 ชิ้น ใช้ความยาวบัดกรี: 35 ซม. (เส้นผ่านศูนย์กลาง: 0.6 มม.) เวลาบัดกรีตัวอย่าง: 35 นาที หมายเหตุ: ข้อผิดพลาด 0.5-1 ซม. เนื่องจากการวัดด้วยตนเองโปรดให้ข้อผิดพลาด 0.5-1 ซม. เนื่องจากการวัดด้วยตนเอง สี ltem ที่แสดงในภาพถ่ายอาจแตกต่างกันเล็กน้อยบนจอคอมพิวเตอร์ของคุณเนื่องจากจอภาพไม่ได้รับการปรับเทียบให้เหมือนกัน * บอร์ดนี้เป็นบอร์ดฝึกหัด lt ส่วนใหญ่ใช้สำหรับฝึกเชื่อม ตัวเก็บประจุและตัวต้านทานจะถูกจัดส่งแบบสุ่ม ไม่มีพารามิเตอร์เฉพาะเจาะจงดังนั้นตัวเก็บประจุและความต้านทานจะถูกจัดส่งแบบสุ่ม กรุณาอย่าสั่งซื้อหากคุณไม่สามารถยอมรับได้ ส่วนประกอบในชุดผลิตภัณฑ์อิเล็กทรอนิกส์และการแข่งขันทักษะการแก้จุดบกพร่องของวิทยาลัยอาชีวศึกษาระดับชาติในช่วงไม่กี่ปีที่ผ่านมาโดยมีจุดมุ่งหมายเพื่อปรับปรุงระดับการเชื่อมและความเร็ว บอร์ด: 83.4 * 60.2 มม. ขนาดบอร์ด: 83.4 * 60.2 มม ความหนาของบอร์ด: 1.6 มม วัสดุบอร์ด: บอร์ดมาตรฐานสากลวัสดุป้องกันไฟที่มีความแข็งแรงสูงสามารถถอดประกอบซ้ำได้ ภาพวาดทางกายภาพของแผ่นเชื่อม: มีการกำหนดส่วนประกอบแพทช์เชื่อมที่ตรงกัน 110 ชิ้นใน 9 ประเภทและจุดทดสอบที่เกี่ยวข้อง: ระดับความต้านทาน - การห่อหุ้มคือ 0805 (20 ชิ้นทั้งหมดในซีรีส์ความต้านทานรวม R1) ระดับความต้านทาน - การห่อหุ้มคือ 0603 (34 ชิ้นทั้งหมดในซีรีส์ความต้านทานรวม R2) คลาสความต้านทาน - การห่อหุ้มคือ 0402 (10 ชิ้น, ความต้านทานรวม R3) - การห่อหุ้มคือ 0402 (ทั้งหมดในชุด, ความต้านทานรวม R3) การห่อหุ้ม 0603 (6 ชิ้นทุกชุดพร้อมจุดทดสอบ) - ประเภทความต้านทาน - การห่อหุ้มคือ 0603 (ชุดทั้งหมดพร้อมจุดทดสอบ) ตัวเก็บประจุ - ตัวเก็บประจุ 0805 (20 ชิ้น, ความจุรวม C1) - ตัวเก็บประจุ คลาส Diode - การห่อหุ้มคือ 3216 (10 ชิ้น, จุดทดสอบทั้งหมดสำหรับ Da) - การห่อหุ้มคือ 3216 ชิ้น, ชุดทั้งหมด, จุดทดสอบสำหรับ Da) ระดับไตรโอด - การห่อหุ้มคือ SOT-23 (6 ชิ้นพร้อมจุดทดสอบ) ชิปแบบบูรณาการ - ชิปแบบบูรณาการ - การห่อหุ้มคือ SO-14 (2 ชิ้นพร้อมจุดทดสอบ) ชิปในตัว - การห่อหุ้มคือ LQFP44 (2 ชิ้นพร้อมจุดทดสอบ)
