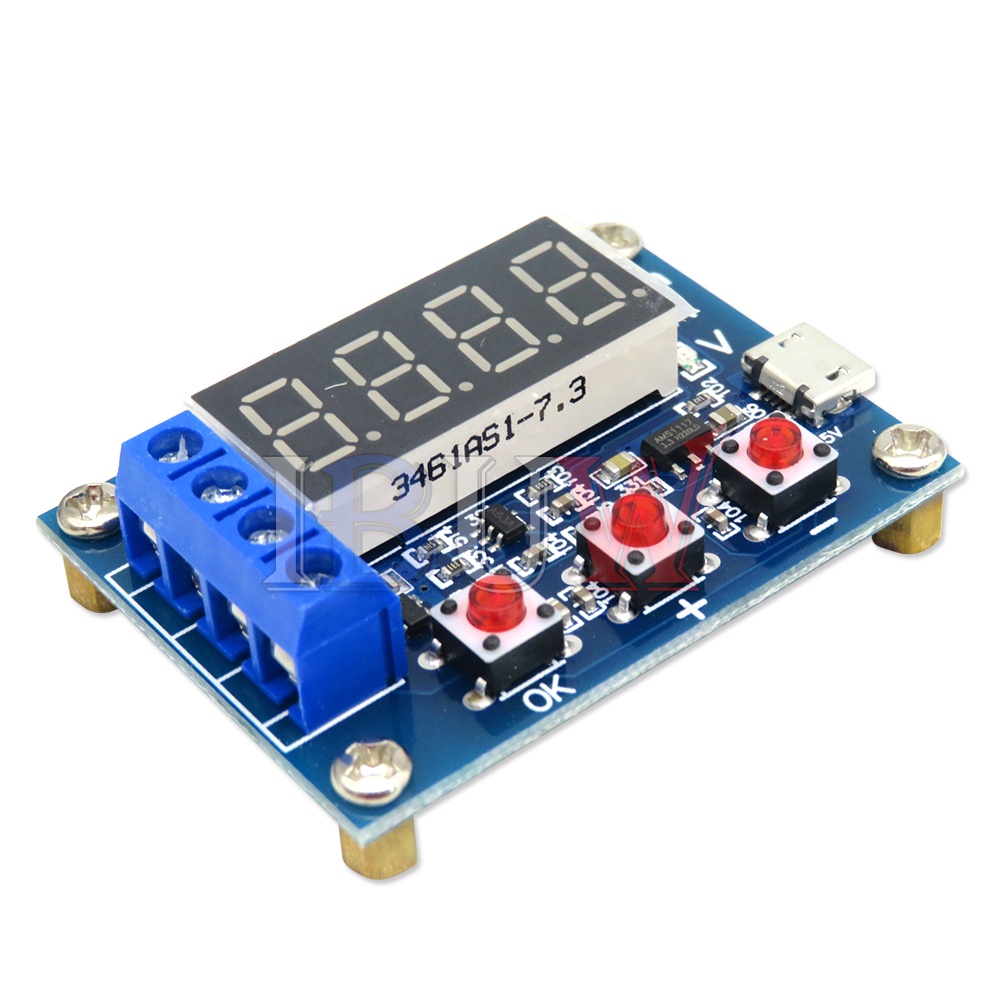

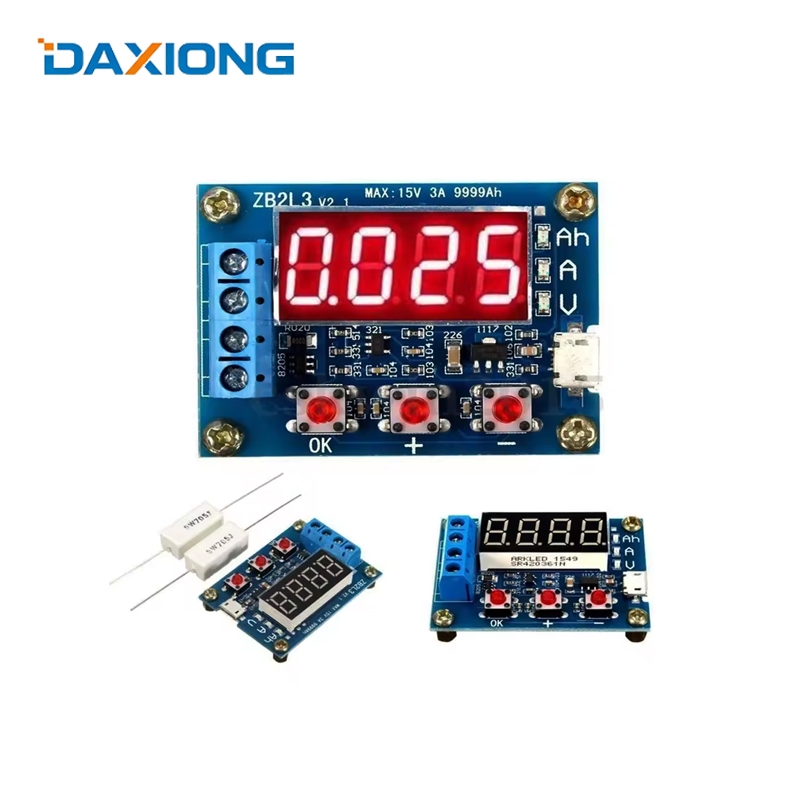

Zb2l3 เครื่องทดสอบแบตเตอรี่ลิเธียม จอแสดงผลดิจิทัล LED 18650 ทดสอบความต้านทาน ความจุกรดตะกั่ว

คำอธิบาย: ส่วนประกอบไฟฟ้า: ส่วนประกอบไฟฟ้า ดูภาพ แบตเตอรี่สำรองรุ่น ZB2L3 ความจุแบตเตอรี่ 1.2-12 V ความจุภายนอกของแบตเตอรี่และการทดสอบอื่น ๆ 18650 เครื่องมือที่ทำหน้าที่เดียวโดยควบคุมโหลดและรับผลความจุกระแสไฟฟ้าในตัวแบบเรียลไทม์ รองรับสูงสุด 15V 3A ปล่อยผ่านแรงดันไฟฟ้าและกระแสไฟตัวเองไม่ปล่อย สถิติความจุสูงสุดรองรับ 9999Ah (9999000Mah) นอกจากนี้ยังสามารถปรับแรงดันไฟฟ้าที่เหมาะสมโดยอัตโนมัติและพัฒนาแรงดันไฟฟ้าที่เหมาะสมได้ด้วยตนเอง ข้อมูลจำเพาะ: แรงดันไฟฟ้า: DC4.5-6V (ขั้วต่อ micro USB) การดำเนินงานปัจจุบัน: น้อยกว่า 70mA แรงดันไฟฟ้าที่ปล่อยออกมา: ความละเอียด 1.00V-15.00V 0.01V ช่วงแรงดันไฟฟ้าที่กำหนด: 0.5-11.0V ความละเอียด 3.000A 0.001A รองรับในปัจจุบัน: ความละเอียด 3.000A 0.001A ข้อผิดพลาดในการวัดแรงดันไฟฟ้าสูงสุด: 1% + 0.02V ข้อผิดพลาดในการวัดกระแสสูงสุด: 1.5% + - 0.008A ช่วงความจุแบตเตอรี่สูงสุด: ค่าที่มากขึ้น 9999Ah (1Ah = 1000mAh) โดยการเปลี่ยนจุดทศนิยมเพื่อสลับเมื่อจอแสดงผลน้อยกว่า 10Ah X.XXX ดังแสดงด้านบนเพื่อให้ได้ 10Ah XX.XX และอื่น ๆ ขนาดบอร์ด: 50 มม. X 37 มม ขนาดสำเร็จรูป: 50 มม. X 37 มม. X กว้าง X สูงขนาดตำแหน่งสูงสุดมีความสูงเท้าทองแดง) คำแนะนำ: 1. การทดสอบครั้งแรกควรชาร์จแบตเตอรี่ให้เต็ม 2. เชื่อมต่อแบตเตอรี่เพื่อทดสอบเป็นบวกอินพุตเชิงลบไม่สามารถย้อนกลับได้ (ด้วยการย้อนกลับโหลดอาจทำให้วงจรเสียหายได้)! โหลดที่เชื่อมต่อกับเอาต์พุตของเอาต์พุตบวกและลบเพื่อทำงานผ่านแหล่งจ่ายไฟ micro USB ของเครื่องทดสอบ (ไม่มีเดสก์ท็อปหรือแล็ปท็อป USB ขับเคลื่อน) จากนั้นแบตเตอรี่ แรงดันไฟฟ้า 3. การทดสอบการเริ่มโดยตรงโดยตรงต้องใช้ปุ่ม "ตกลง" เพียงครั้งเดียวผู้ทดสอบสามารถพัฒนาแรงดันไฟฟ้าที่เหมาะสมของแรงดันไฟฟ้าที่ชาร์จเต็มของแบตเตอรี่โดยอัตโนมัติและจะเริ่มกะพริบหลังจากการทดสอบสามครั้ง ต้องพัฒนาแรงดันไฟฟ้าในการสิ้นสุดเทียมเฉพาะเมื่อสถานะการแสดงแรงดันไฟฟ้าของแบตเตอรี่โดยการกดปุ่ม "+" หรือ "-" เพื่อแก้ไขการแสดงแรงดันไฟฟ้าสิ้นสุดเริ่มต้นด้วย P หลังความละเอียดแรงดันไฟฟ้าตัวแทน 0.1V ตั้งค่าหลังจากนั้น การกดปุ่ม "OK" เริ่มการทดสอบ 4. การทดสอบจะเปิดสวิตช์อิเล็กทรอนิกส์หลังจากเริ่มการทดสอบเครื่องทดสอบจะควบคุมภาระของสวิตช์อิเล็กทรอนิกส์เปิดขึ้นข้อมูลการทดสอบแสดงว่ากระบวนการจะปล่อยความจุ (Ah) กระแสไฟที่ปล่อยออกมา (ก) และแรงดันไฟฟ้าของแบตเตอรี่ ระหว่างล้อนั้นเป็น (V) ระหว่างล้อ เมื่อแรงดันไฟฟ้าของแบตเตอรี่ถึงแรงดันไฟฟ้าที่ตัดออกที่ตั้งไว้สวิตช์ควบคุมโหลดจะปิดข้อมูลการแสดงผลของเครื่องทดสอบอยู่ในความจุ (Ah) ขึ้นไปและไฟแสดงสถานะที่เกี่ยวข้องจะกะพริบอย่างรวดเร็ว ร่วมกันตอนนี้แสดงความจุจริงของ การกระพริบของแบตเตอรี่คือการคายประจุความจุเกี่ยวกับการกด "ตกลง" เพื่อยุติการกระพริบช่วยให้การแสดงข้อมูลมีเสถียรภาพกดปุ่ม "ตกลง" อีกครั้งเพื่อกลับสู่สถานะเปิดเครื่องสามารถเปลี่ยนแบตเตอรี่ การทดสอบส่วนถัดไป...... รหัสข้อผิดพลาดและความหมายของพวกเขา: แรงดันแบตเตอรี่สูงกว่า 15V แรงดันไฟฟ้าที่กำหนด Err2: แรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่าแรงดันไฟฟ้าที่สิ้นสุด แบตเตอรี่ Err3: แบตเตอรี่
