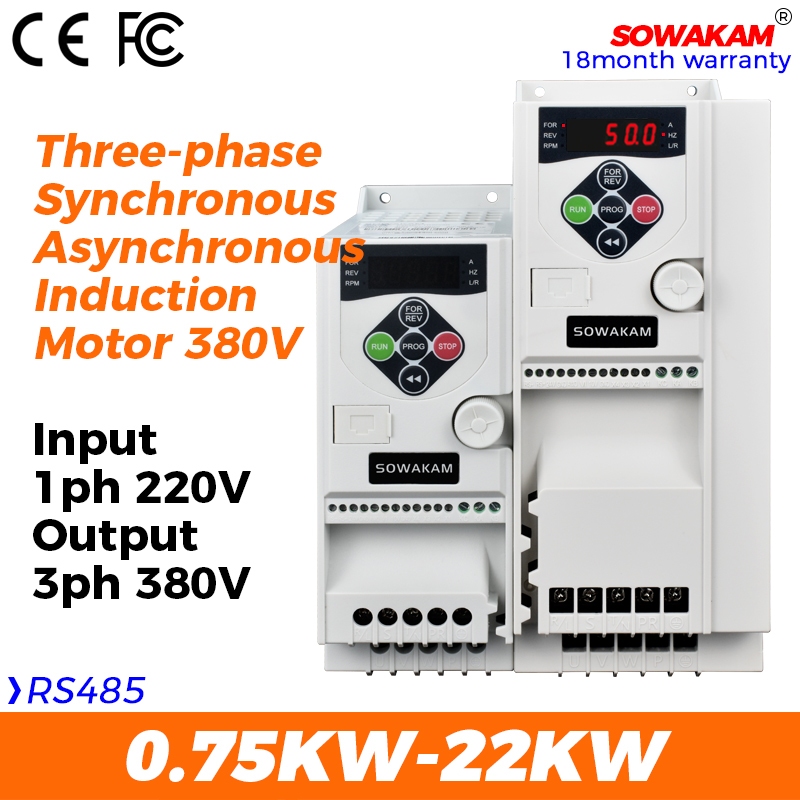

220V ถึง 380V VFD 0.4KW-7.5KW อินพุต 1ph 220V เอาต์พุต 3ph 380V มอเตอร์ควบคุมความเร็วความถี่ไดรฟ์

คำอธิบายการเดินสายไฟ 1. R (L) / T (N) เป็นขั้วอินพุต AC เฟสเดียว 220V R คือสายสด T เป็นสายกลางและไม่จำเป็นต้องแยกลำดับเฟสในการเดินสายจริง 2. R / S / T เป็นขั้วอินพุต AC 220V / 380V สามเฟสและ R / S / T เป็นสายไฟสามเส้นดังนั้นจึงไม่จำเป็นต้องแยกความแตกต่างของลำดับเฟสในการเดินสายจริง 3. เป็นขั้วส่งออกสามเฟสของตัวแปลงความถี่ที่เชื่อมต่อกับมอเตอร์ของคุณ การเดินสายไฟจริงไม่ได้แบ่งออกเป็นลำดับเส้น หากมอเตอร์ย้อนกลับหลังจากเปิดเครื่องโปรดปรับขั้ว U / V / W สองขั้ว ) สามารถเชื่อมต่อกับมอเตอร์เท่านั้น (หมายเหตุ: U, V และ W สามารถเชื่อมต่อกับมอเตอร์เท่านั้นและไม่สามารถเชื่อมต่อกับอุปกรณ์ใด ๆ ได้ในระหว่างนั้น) พารามิเตอร์พารามิเตอร์พารามิเตอร์ แรงดันไฟฟ้าอินพุต: 1ph AC220V (200V-240V, -20% - + 10%), 3ph AC380V (380V-480V, -20% - + 10%) ความถี่อินพุตอินพุต: 50 / 60Hz อินพุตดิจิตอล: X1-X4 (หลายฟังก์ชั่นเช่นเริ่ม / หยุดเดินหน้า / ถอยหลังเขย่าเบา ๆ การตั้งค่าความถี่ขึ้น / ลง ฯลฯ) เอาท์พุทรีเลย์: KA / KC ปิดตามปกติและ KA / KB จะเปิดตามปกติ อินพุตพัลส์: X3, 0-100KHz อินพุตอนาล็อก: 0-10V / 0-20mA แรงดันไฟฟ้าขาออก: 3ph AC220V (แรงดันไฟฟ้าอินพุต 0-100%), 3ph AC380V (แรงดันไฟฟ้าอินพุต 0-100%), 3ph AC380V (แรงดันไฟฟ้าอินพุต 0-100%) ความถี่เอาต์พุต: 0~600Hz (ปรับแต่งได้มากกว่า 600Hz) เอาต์พุตอนาล็อก: 0-20mA ให้กำลังขับ 24V / 100mA รองรับการสื่อสาร RS485 โหมดควบคุมการควบคุม การควบคุมเวกเตอร์ PID ในตัว, การควบคุม V / F, การควบคุมเวกเตอร์, PID ในตัว ฟังก์ชั่นป้องกัน การป้องกันแรงดันไฟฟ้าตก, การป้องกันแรงดันไฟฟ้าเกิน, การป้องกันกระแสเกิน, การป้องกันความร้อนสูงเกินไป, การป้องกันการโอเวอร์โหลด, การป้องกันการสูญเสียเฟสไฟฟ้า, การป้องกันการสูญเสียเฟสเอาต์พุต, การป้องกันไฟฟ้าลัดวงจร, การป้องกันสายดินเอาต์พุต, การตัดการเชื่อมต่อสัญญาณ, ความล้มเหลวของซีพียู, การห้ามปุ่ม, ความล้มเหลวในการถ่ายเอกสาร, การสื่อสาร ข้อผิดพลาดในการอ่านพารามิเตอร์อ่านอย่างเดียวค่านอกช่วง ฯลฯ สำหรับฟังก์ชั่นเพิ่มเติมโปรดสอบถามคู่มือผู้ใช้ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>>> ข้อควรระวังเพื่อความปลอดภัย 1. เลือก VFD ที่ตรงกันเพื่อใช้ตามป้ายชื่อมอเตอร์ 2. แรงดันไฟฟ้าที่เลือกจะต้องเหมือนกับแรงดันไฟฟ้าอินพุต VFD ที่กำหนด 3. ก่อนเดินสายไฟโปรดตรวจสอบให้แน่ใจว่าได้ตัดการเชื่อมต่อพลังงานอินพุตแล้ว 4. กรุณาขอวิศวกรไฟฟ้ามืออาชีพในการทำงานเดินสายไฟ 5. เทอร์มินัลดินโปรดตรวจสอบให้แน่ใจว่าได้ลงดินแล้ว 6. ปลดการเชื่อมต่อวงจรหลักก่อนการตรวจสอบและบำรุงรักษา 7. กรุณาเชื่อมต่อตัวต้านทานเบรกตามแผนภาพการเดินสายไฟ 8. อย่าสัมผัสขั้วของ VFD มันอันตรายมากกับแรงดันไฟฟ้าสูง 9. อย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้วระหว่างเปิดเครื่อง 10.อย่าดัดแปลงอินเวอร์เตอร์โดยไม่ได้รับอนุญาต อะไรอยู่ในกล่อง คู่มือการใช้งานภาษาอังกฤษ 1 * VFD + 1 * ไขควง + 1 * คู่มือการใช้งานภาษาอังกฤษ
