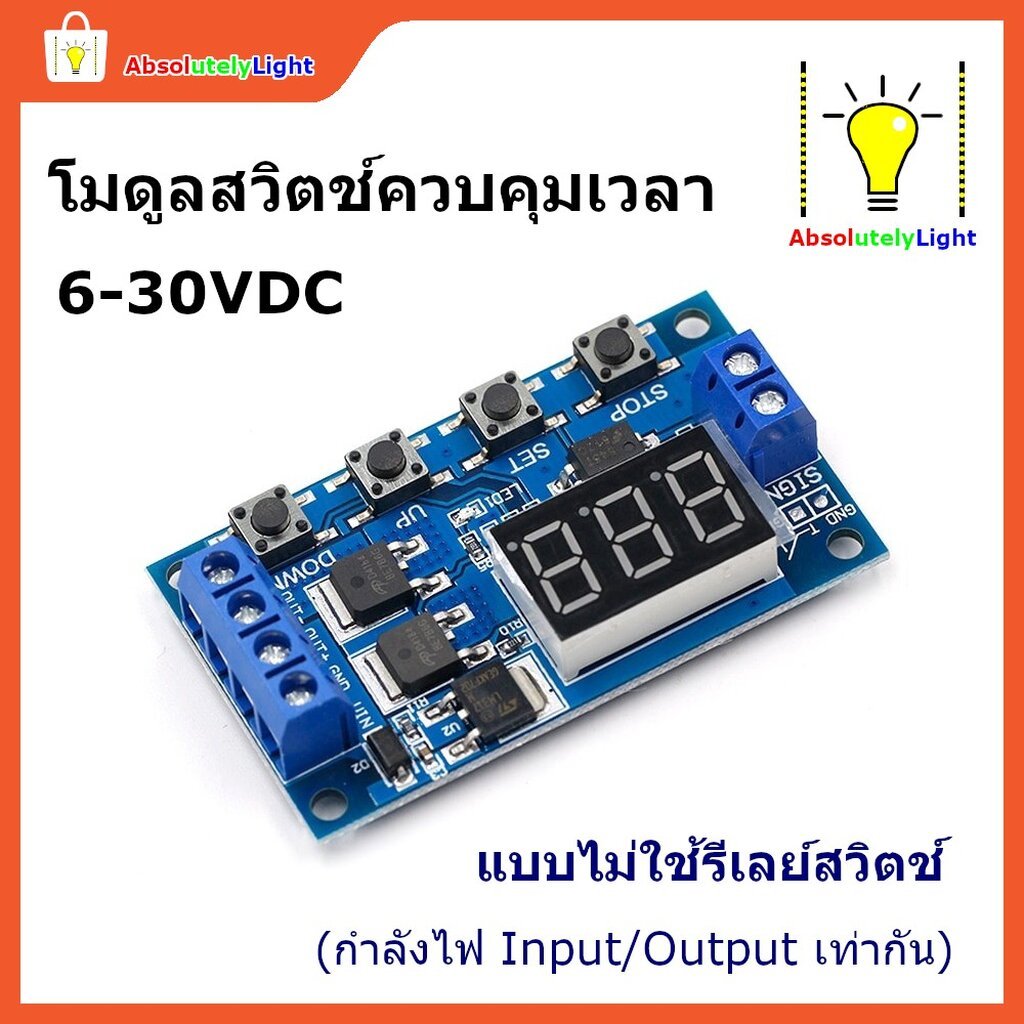

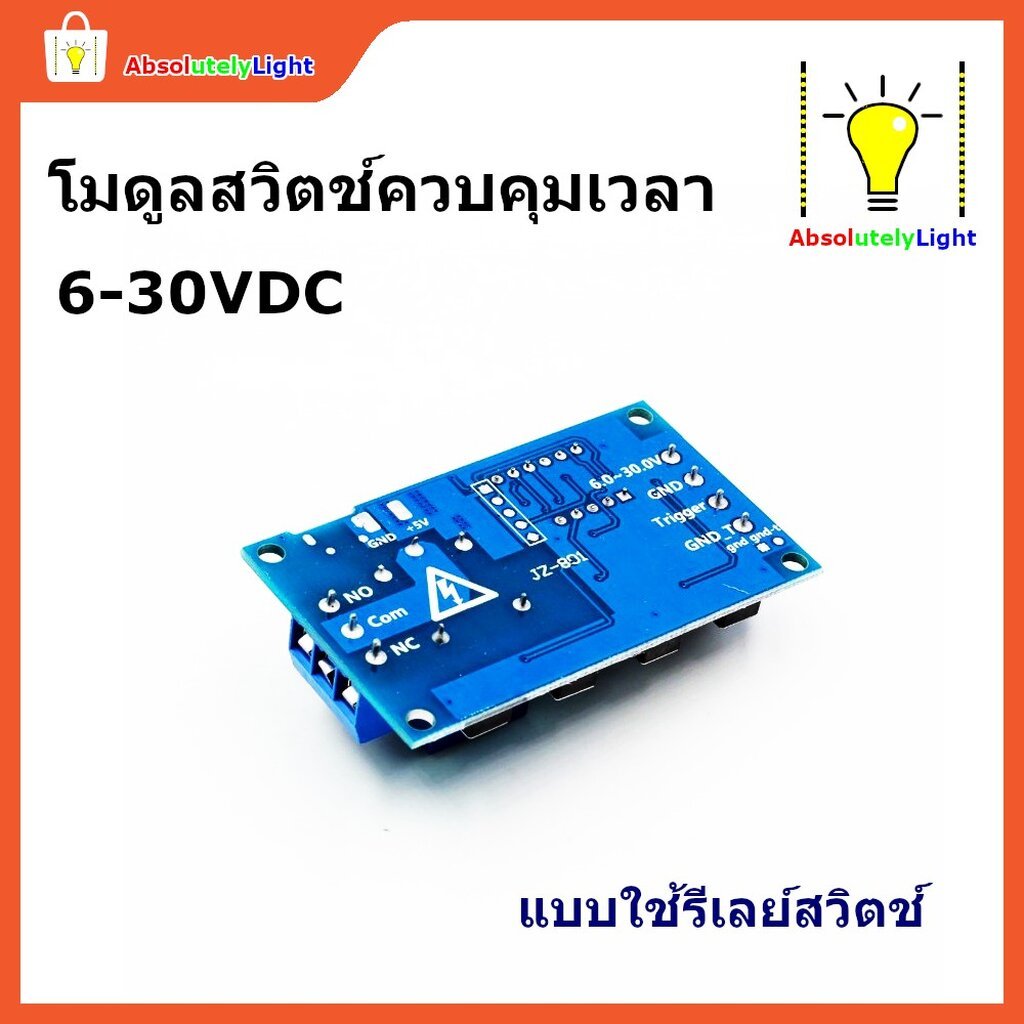

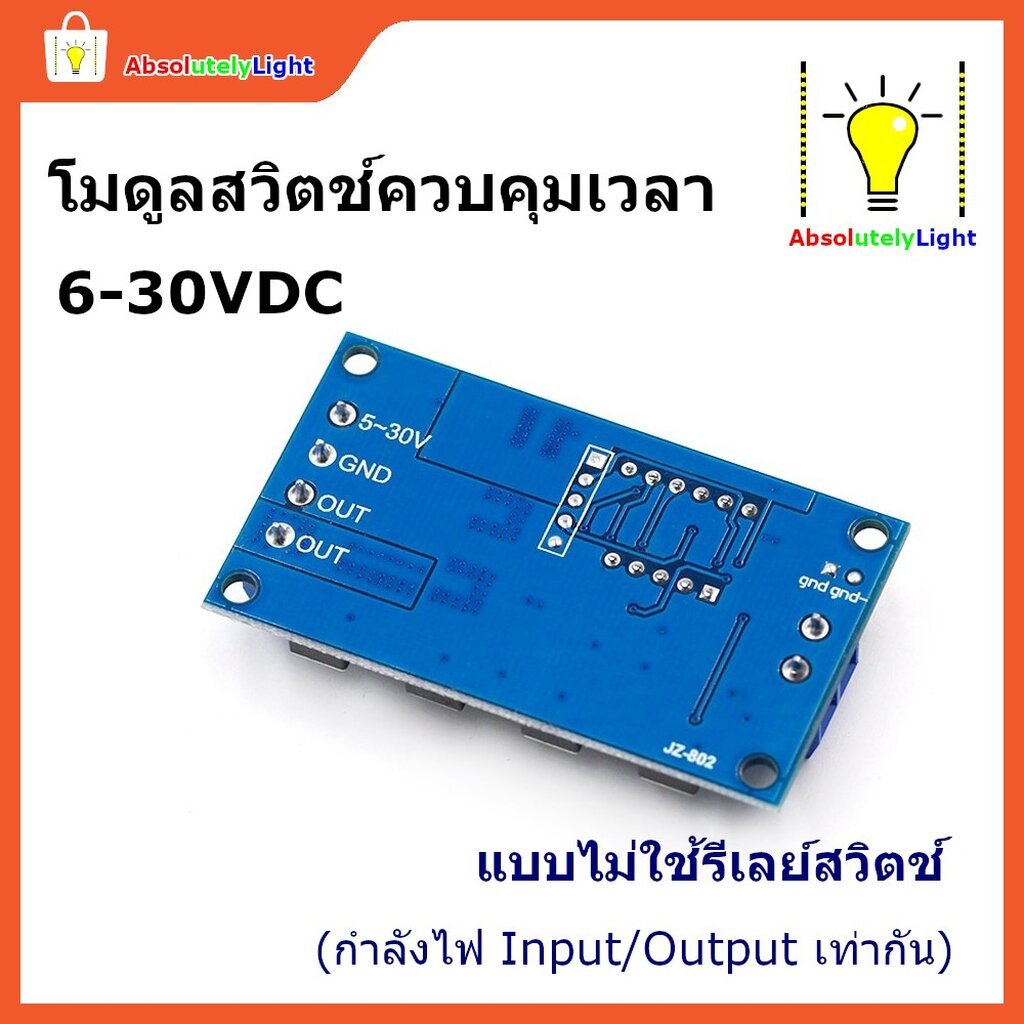

โมดูลสวิตช์ควบคุมเวลา กำลังไฟ DC 6-30V มีหน้าจอแสดงตัวเลข

คลิปสอนการทำงานสินค้า https://youtu.be/_ZCSQrtKvCA คลิปนี้จะพามารู้จักและสอนใช้งาน Relay Timer Module หรือโมดูลตั้งเวลานับถอยหลังสำเร็จรูปที่ใช้งานง่ายมาก ไม่ต้องเสียเวลาเขียนโค้ดให้ยุ่งยาก มีให้เลือกใช้งานถึง 7 โหมด (P1.1 - P4) รองรับการตั้งเวลาทั้งในหน่วยหลักวินาที, 0.1 วินาที และนาที สามารถนำไปประยุกต์ใช้งานได้หลากหลาย เช่น ตั้งเวลาเปิด-ปิดไฟอัตโนมัติ, ตั้งเวลาปั๊มน้ำ, หรือทำเซนเซอร์เปิด-ปิดอุปกรณ์ไฟฟ้าต่างๆ 📌 Index Time (เลือกข้ามไปดูเนื้อหาที่สนใจได้เลย): 00:00 แนะนำบอร์ด Relay Timer และสเปคเบื้องต้น 00:50 การต่อไฟเลี้ยงและการต่อวงจรใช้งาน 01:30 การต่อวงจรทริกเกอร์ (Trigger) 02:17 หน้าที่ของปุ่มกดต่างๆ (STOP, SET, UP, DOWN) 02:38 ฟังก์ชันปุ่ม STOP สำหรับเปิด-ปิดรีเลย์แบบแมนนวล 03:14 วิธีเข้าสู่โหมดตั้งค่าโปรแกรมการทำงาน 03:56 การตั้งเวลา และการเปลี่ยนหน่วยเวลาด้วยจุดทศนิยม 05:44 โหมด P1.1 (ทำงานเมื่อมีทริกเกอร์ ทริกซ้ำไม่มีผล) 06:38 โหมด P1.2 (ทำงานเมื่อมีทริกเกอร์ ทริกซ้ำเพื่อเริ่มนับเวลาใหม่) 06:57 โหมด P1.3 (ทำงานเมื่อมีทริกเกอร์ ทริกซ้ำเพื่อหยุดการทำงาน) 07:25 โหมด P2 (หน่วงเวลาก่อนทำงาน เมื่อมีทริกเกอร์) 08:05 โหมด P3.1 (ตั้งเวลาทำงานแบบวนลูป เมื่อมีทริกเกอร์) 08:54 โหมด P3.2 (ตั้งเวลาทำงานแบบวนลูปอัตโนมัติเมื่อจ่ายไฟ ไม่ต้องมีทริกเกอร์) 10:06 โหมด P4 (หน่วงเวลาปิดหลังจากหยุดทริกเกอร์) 11:00 สรุปภาพรวมการใช้งานทั้ง 7 โหมด #RelayTimer #โมดูลตั้งเวลา #ตั้งเวลานับถอยหลัง #ไม่ต้องเขียนโค้ด #TimerModule #โปรเจคอิเล็กทรอนิกส์ #สอนต่อวงจร #AbsolutelyLight #DIYElectronics Specification: 1) ใช้กำลังไฟขาเข้า 6-30VDC หรือ Micro USB 2) ขาสัญญาณ Trigger Active High (3.0-24VDC) 3) กำลังไฟขาออกผ่านสวิตช์รีเลย์ 10Amp ++ช่วงเวลาที่สามารถควบคุม++ 0.1 วินาที ถึง 999 นาที **ความหมายหน้าจอของเวลา** XXX. มีจุดอยู่ข้างหลัง หมายถึงการแสดงเวลา 1-999 วินาที XX.X มีจุดทศนิยม 1 ตำแหน่ง หมายถึงการแสดงเวลา 0.1 วินาที - 99.9 วินาที X.X.X แสดงจุดทศนิยมทุกตำแหน่ง หมายถึงการแสดงเวลา 1 นาที - 999 นาที (กดปุ่ม STOP เพื่อเปลี่ยนโหมด) กด-ปล่อย: เป็นการสลับโหมด On/Off คือ On หมายถึงการทำงานปกติ Off หมายถึงรีเลย์จะไม่ทำงาน แต่การนับเวลาแสดงผลปกติ (ใช้สำหรับทดสอบ) กดค้าง 2 วินาที: เป็นการสลับ โหมดประหยัดและโหมดปกติ คือ "C-P" โหมดประหยัด การทำงานทุกอย่างปกติแต่ไม่แสดงตัวเลข "O-d" โหมดปกติ เมื่ออยู่ในหน้าการแสดงผลของเวลา การกดปุ่ม STOP เป็นการเปลี่ยนโหมดการนับเวลา เราสามารถเลือกการทำงานโหมดต่างๆ ได้ดังนี้ ------------------- P1.1 ได้รับสัญญาณจาก Trigger สวิตช์เปิดและนับถอยหลังเพื่อปิด ------------------- P1.2 ได้รับสัญญาณจาก Trigger สวิตช์เปิด และเมือได้รับสัญญาณจาก Trigger ใหม่ จะเริ่มนับถอยหลังใหม่ ------------------- P1.3 ได้รับสัญญาณจาก Trigger สวิตช์เปิดและนับถอยหลัง และเมือได้รับสัญญาณจาก Trigger ใหม่ จะหยุด ------------------- P2 ได้รับสัญญาณจาก Trigger จะหน่วงเวลา และเปิดสวิตช์เริ่มนับถอยหลังเพื่อปิด ------------------- P3.1 ได้รับสัญญาณจาก Trigger สวิตช์เปิดและนับถอยหลังและปิด เมื่อปิดจะหน่วงเวลา และเปิดอีกครั้งตามจำนวนรอบที่ตั้ง แต่เมื่อได้รับสัญญาณจาก Trigger อีกครั้งจะหยุดการทำงาน ------------------- P3.2 ได้รับสัญญาณจาก Trigger สวิตช์เปิดและนับถอยหลังและปิด เมื่อปิดจะหน่วงเวลา และเปิดอีกครั้งตามจำนวนรอบที่ตั้ง แต่เมื่อได้รับสัญญาณจาก Trigger จะไม่มีผลใดๆ ------------------- P4 ได้รับสัญญาณจาก Trigger สวิตช์เปิด จะหยุดเมื่อไม่ได้รับสัญญาณจาก Trigger เริ่มนับถอยหลังเพื่อปิด ความหมายสัญลักษณ์ "OP" - การตั้งเวลาเพื่อให้สวิตช์เปิดทำงาน และจะปิดเมื่อครบเวลา "CL" - การตั้งค่าหน่วงเวลา ใช้คู่กับ "OP" เมื่อต้องการให้หน่วงเวลาก่อนเปิด "LOP" - การตั้งให้ทำงานซ้ำ ตั้งค่า 0 คือให้ทำตลอด - กด ปุ่ม Set ค้าง 2 วินาที โปรแกรมที่เราใช้จะปรากฎขึ้นมา กด ขึ้น/ลง เพื่อเปลี่ยนโปรแกรม - กด-ปล่อย ปุ่ม Set เพื่อตั้งค่าต่อไป หน้าจอจะแสดงการตั้งค่า "OP" (กระพริบ) และต่อไปจะแสดงจำนวนเวลาที่ต้องการตั้งค่า กด ขึ้น/ลง เพื่อเปลี่ยนเวลา (สามารถกดค้างได้ เวลาจะเปลี่ยนเร็วขึ้น) - กด-ปล่อย ปุ่ม Set เพื่อตั้งค่าต่อไป (ถ้ามี เช่น P1.1 จะไม่มีการทำงานของ "CL") - กด ปุ่ม Set ค้าง 2 วินาที เพื่อจบการตั้งค่า ชื่อโปรแกรมที่เราเลือกจะกระพริบ และแสดง 000 เพื่อพร้อมใช้งาน **จบขั้นตอนการติดตั้งครับ** สามารถทักแชทเพื่อสอบถามเพิ่มเติมได้ครับ
