Ground Rod ,แท่งกราวด์ทองแดง,หลักเสาดิน,ระบบสายดิน,ตัวนำล่อฟ้าลงดิน,อุปกรณ์ล่อฟ้า

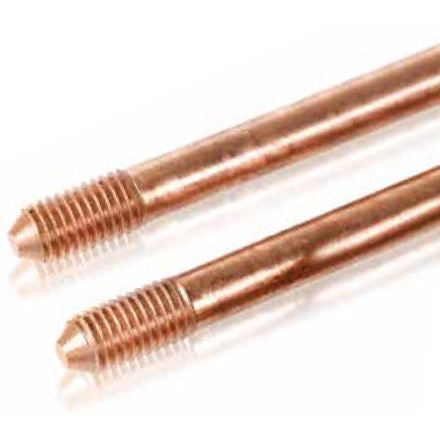

S-RB210 Threaded size 5/8", Length 1,500 mm. S-RB210 Threaded size 5/8", Length 1,500 mm. Ground Rod หรือ แท่งหลักดิน เป็นหนึ่งในอุปกรณ์ที่สำคัญสำหรับระบบต่อลงดิน มีคุณสมบัตินำกระแสไฟฟ้าจากการลัดวงจรและกระแสฟ้าผ่าลงสู่ดิน เพื่อปกป้องทรัพย์สินและชีวิตของท่าน ซึ่งการเลือกแท่งหลักดิน จำเป็นต้องเลือกผลิตภัณฑ์ที่ผ่านการทอสอบและได้รับการรับรองตามมาตรฐานสากล Ground Rod คือแท่งโลหะที่ฝังลงในดินเพื่อเป็นตัวเชื่อมสายต่อหลักดินจากเมนสวิตช์เข้ากับดิน หลักดินที่ใช้โดยทั่วไปทำจากเหล็กหุ้มด้วยทองแดง ขนาดเส้นผ่าศูนย์กลาง 16 มิลลิเมตร (5/8 นิ้ว) ความยาว 2.40 เมตร และหลักดินที่ดีเมื่อตอกลงดินแล้วต้องมีความต้านทานการต่อลงดินไม่เกิน 5 โอห์ม วิธีติดตั้งระบบสายดินที่ถูกต้อง จุดต่อลงดินของระบบไฟฟ้า (จุดต่อลงดินของเส้นศูนย์หรือนิวทรัล) ต้องอยู่ด้านไฟเข้าของเครื่องตัดวงจรตัวแรกของตู้เมนสวิตช์ ภายในอาคารหลังเดียวกันไม่ควรมีจุดต่อลงดินมากกว่า 1 จุด สายดินและสายเส้นศูนย์สามารถต่อร่วมกันได้เพียงแห่งเดียวที่จุดต่อลงดินภายในตู้เมนสวิตช์ ห้ามต่อร่วมกันในที่อื่น ๆ อีก เช่น ในแผงสวิตช์ย่อยจะต้องมีขั้วสายดินแยกจากขั้วต่อสายศูนย์ และห้ามต่อถึงกันโดยมีฉนวนคั่นระหว่างขั้วต่อสายเส้นศูนย์กับตัวตู้ซึ่งต่อกับขั้วต่อสายดิน ตู้เมนสวิตช์สำหรับห้องชุดของอาคารชุดและตู้แผงสวิตช์ประจำชั้นของอาคารชุดให้ถือว่าเป็นแผงสวิตช์ย่อย ห้ามต่อสายเส้นศูนย์ และสายดินร่วมกัน ไม่ควรต่อโครงโลหะของเครื่องใช้ไฟฟ้าลงดินโดยตรง แต่ถ้าได้ดำเนินการไปแล้วให้แก้ไขโดยมีการต่อลงดินที่เมนสวิตย์อย่างถูกต้อง แล้วเดินสายดินจากเมนสวิตช์มาต่อร่วมกับสายดินที่ใช้อยู่เดิม ไม่ควรใช้เซอร์กิตเบรกเกอร์ชนิด 120/240 V กับระบบไฟ 220 V เพราะพิกัด IC จะลดลงประมาณครึ่งหนึ่ง การติดตั้งเครื่องตัดไฟรั่ว จะเสริมการป้องกันให้สมบูรณ์แบบยิ่งขึ้น เช่น กรณีที่มักจะมีน้ำท่วมขัง หรือกรณีสายดินขาด เป็นต้น และจุดต่อลงดินต้องอยู่ด้านไฟเข้าของเครื่องตัดไฟรั่วเสมอ ถ้าตู้เมนสวิตช์ไม่มีขั้วต่อสายดินและขั้วต่อสายเส้นศูนย์แยกออกจากกัน เครื่องตัดไฟรั่วจะต่อใช้ได้เฉพาะวงจรย่อยเท่านั้น จะใช้ตัวเดียวป้องกันทั้งระบบไม่ได้ วงจรสายดินที่ถูกต้องในสภาวะปกติจะต้องไม่มีกระแสไฟฟ้าไหล ถ้าเดินสายไฟในท่อโลหะ จะต้องเดินสายดินในท่อโลหะนั้นด้วย 1.50เมตร หรือห่าง 1.50 เมตร ในแนวราบ) ขนาดและชนิดของอุปกรณ์ระบบสายดิน ต้องเป็นไปตามมาตรฐานกฎการเดินสายและติดตั้งอุปกรณ์ไฟฟ้าของการไฟฟ้านครหลวง
