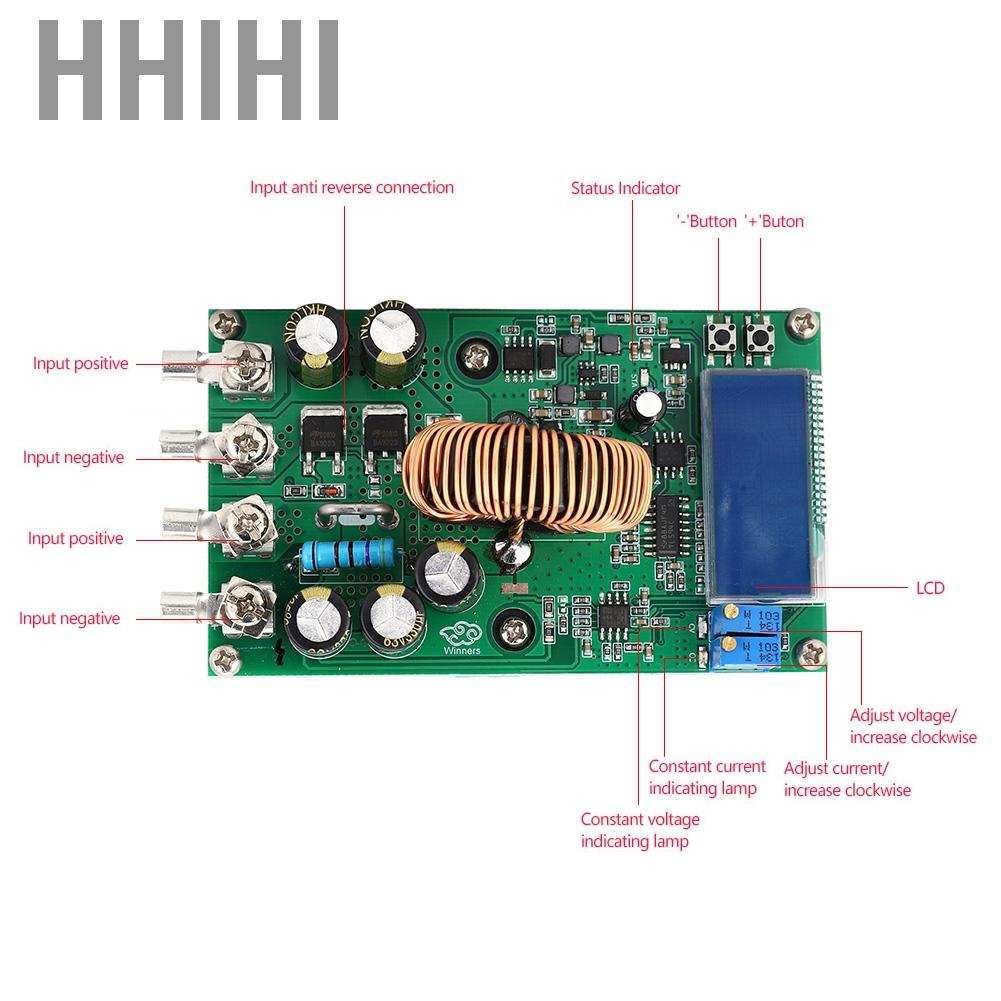

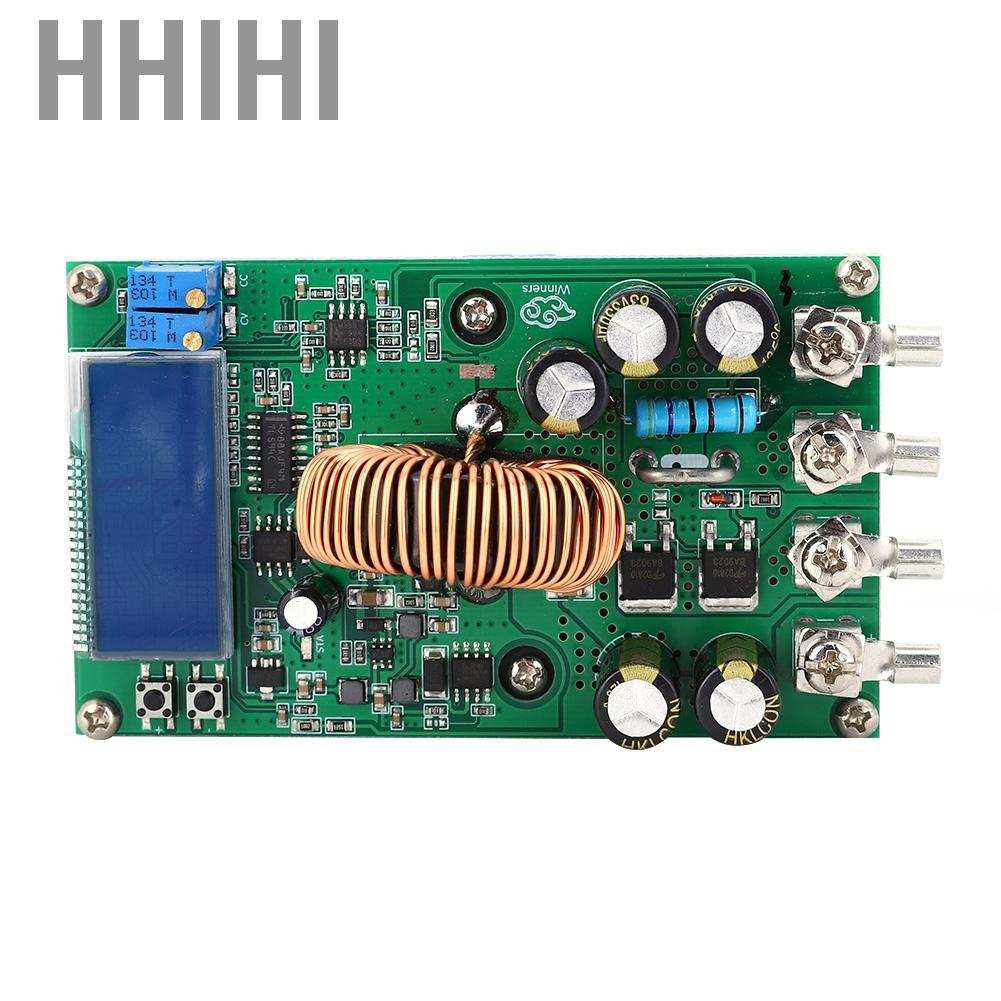

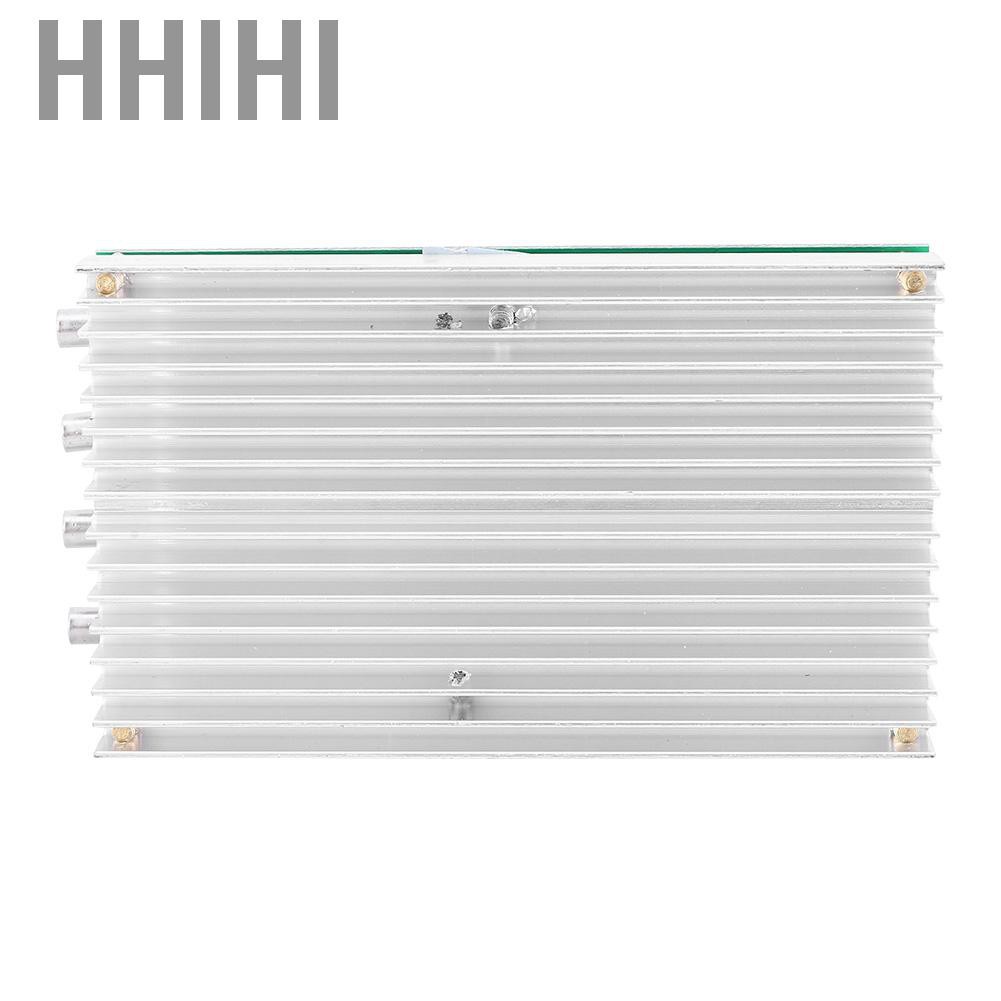

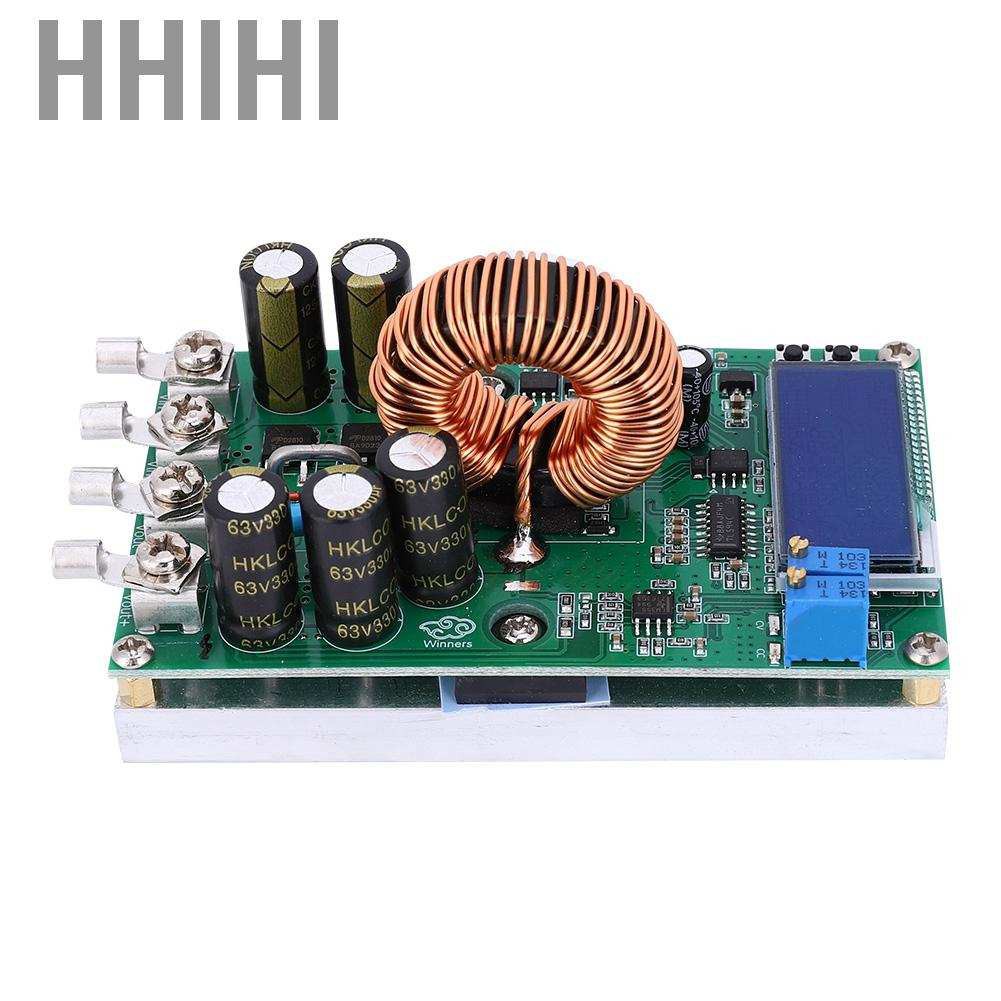

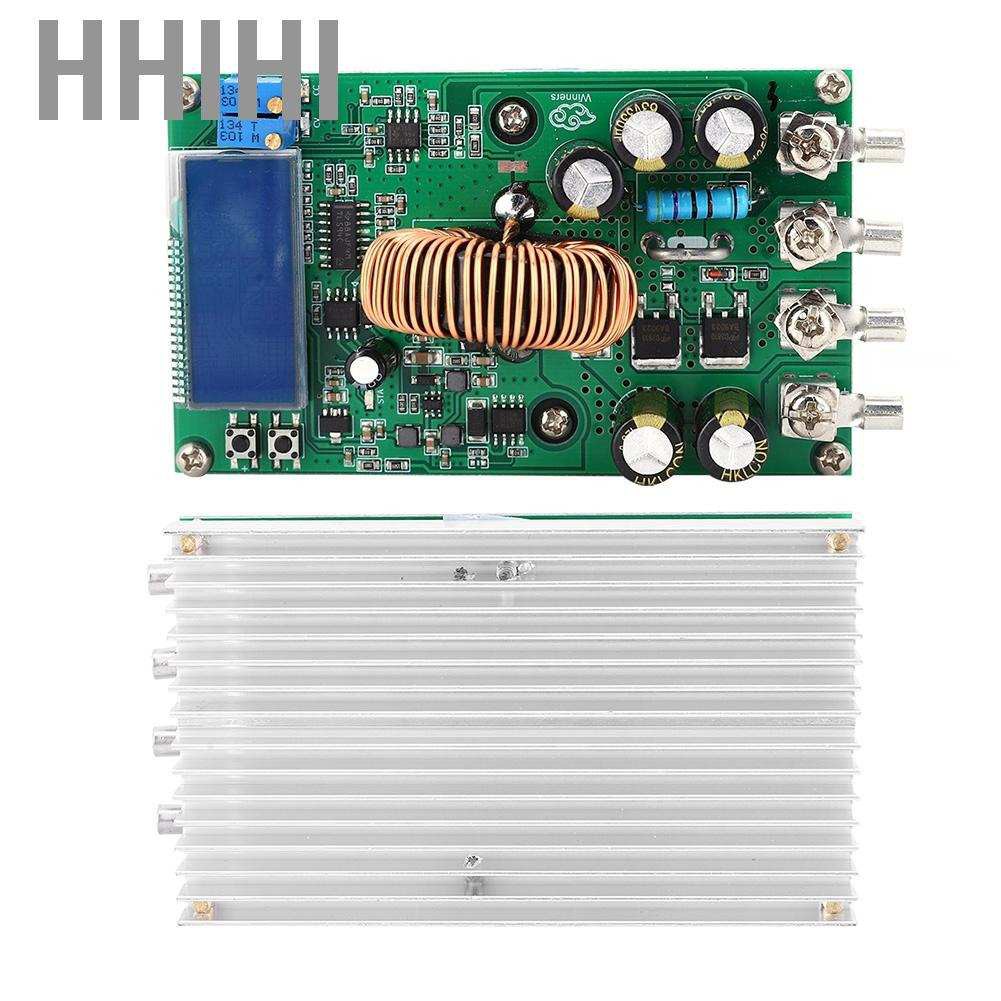

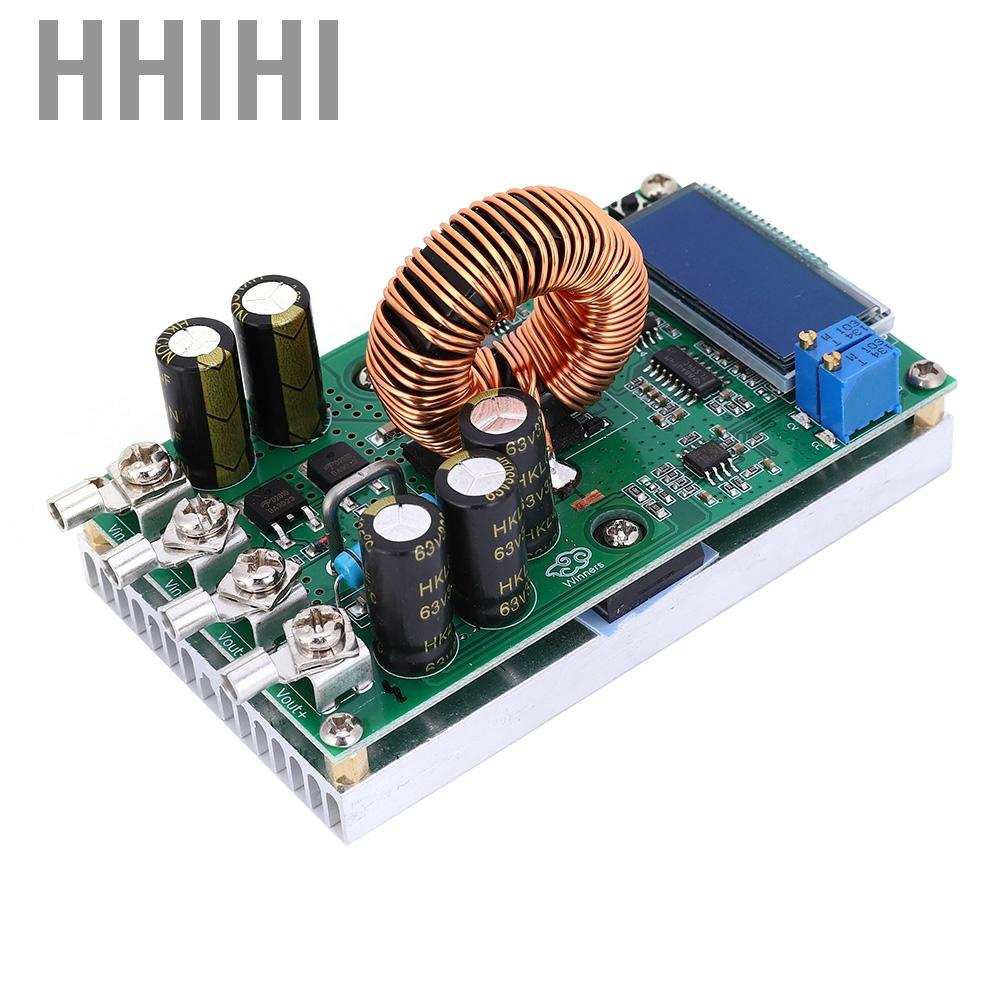

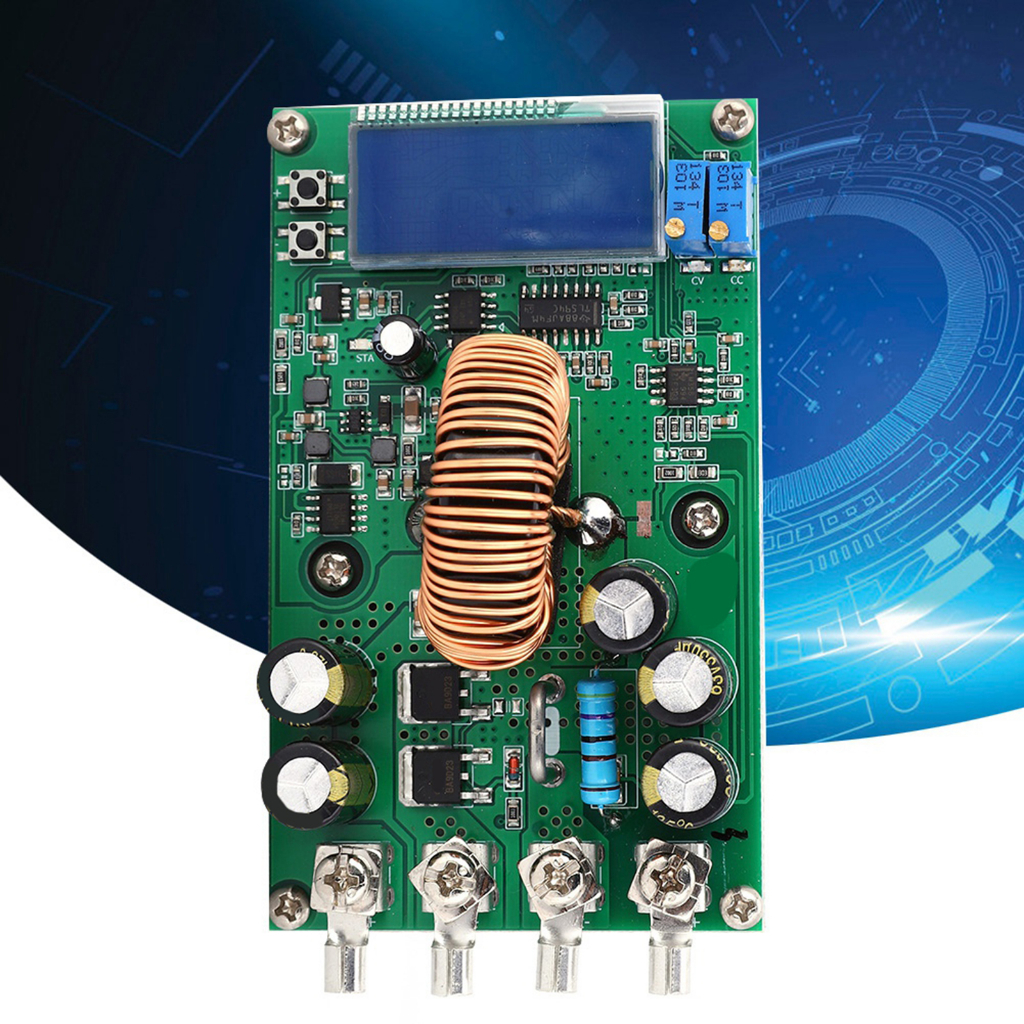

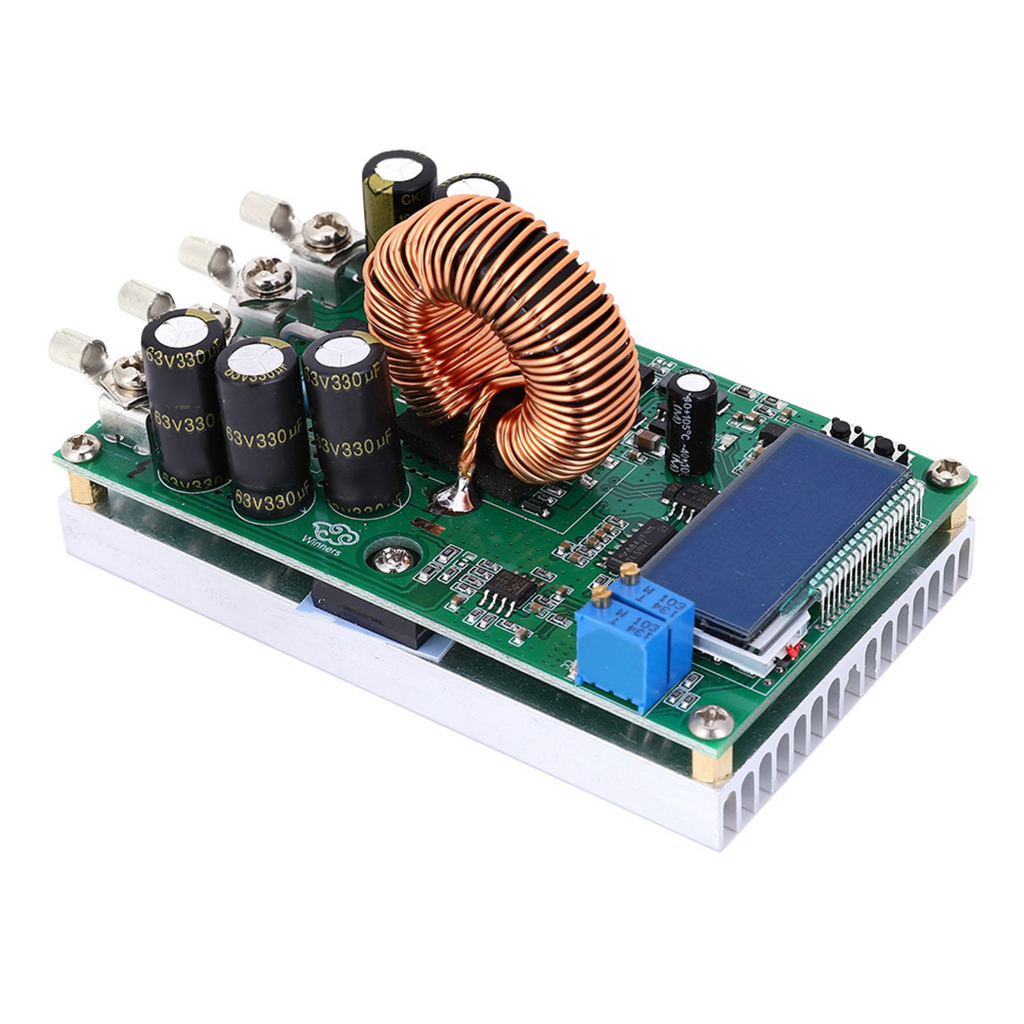

Hhihi Wd5020 ประสิทธิภาพการแปลงพลังงานอัตโนมัติ DC-DC 20A ขนาดใหญ่มาก

คุณสมบัติ: 1. การป้องกันกระแสเกินปลอดภัยและเชื่อถือได้มากขึ้นในการใช้งาน 2. โมดูลไดรเวอร์ LED ปัจจุบันแบบก้าวลงมาปรับได้สามารถใช้เป็นเครื่องชาร์จแบตเตอรี่โมดูลไดรเวอร์ LED คงที่ในปัจจุบัน 3. จอ LCD แบบคู่แสดงแรงดันไฟฟ้าและกระแสไฟฟ้า 4. การป้องกันไฟฟ้าลัดวงจรและการป้องกันขั้วย้อนกลับอินพุต 5. แรงดันไฟฟ้าขาออกที่กว้างกระแสไฟขาออกขนาดใหญ่และมีประสิทธิภาพในการแปลงสูงสุด 95% ข้อมูลจำเพาะ: โมดูลแหล่งจ่ายไฟประเภทสินค้า: โมดูลแหล่งจ่ายไฟ รูปแบบ: WD5020 แรงดันไฟฟ้าอินพุต 7~50V แรงดันขาออก: 0~36V ปรับได้ต่อเนื่อง (สามารถใช้เป็นโมดูลดาวน์ขั้นตอนเท่านั้นอินพุตต้องมีมากกว่าเอาต์พุต 1V หรือมากกว่า) กระแสไฟขาออก: ปรับได้สูงสุด 20A (แนะนำให้ใช้ใน 15A การกระจายความร้อนตามธรรมชาติที่ 10A หรือต่ำกว่า 140W การกระจายความร้อน: หากเกินโปรดเสริมสร้างการกระจายความร้อน! กระแสคงที่ต้องใช้แรงดันขาออก 2V หรือมากกว่าเพื่อปรับ .) กฎระเบียบปัจจุบันสามารถทำงานภายใต้สถานะปัจจุบันคงที่เท่านั้น) กำลังขับ: สูงสุด 300W (แนะนำให้ใช้ภายใน 250W โปรดลดกำลังไฟเมื่อใช้แรงดันต่างกันมาก) อุณหภูมิในการทำงาน: -20 ~ + 75 ℃ การกระจายความร้อน (ให้ความสนใจกับอุณหภูมิท่อไฟเมื่อใช้โปรดเสริมสร้างการกระจายความร้อน) ความถี่ในการทำงาน: 300KHz ประสิทธิภาพการแปลง: ต้อง 95% การป้องกันไฟฟ้าลัดวงจร: ใช่ค่ากระแสคงที่ที่ที่กำหนดในปัจจุบันโดยกระแสคงที่ การป้องกันการเชื่อมต่อย้อนกลับของอินพุต: ใช่ การไหลย้อนกลับของเอาต์พุต: ไม่โปรดเพิ่มไดโอดสำหรับชาร์จ! วิธีการเดินสาย: บล็อกขั้วหรือขั้วบัดกรี VIN คืออินพุต VOUT คือเอาต์พุต 100x60 x 48 มม. / 3.94x2.36x1.89 นิ้ว โมดูลนี้มีฟังก์ชันการสอบเทียบดังนั้นคุณจึงไม่ต้องกังวลว่าการแสดงผลการวัดจะไม่ถูกต้อง ค่ะ แค่ปรับเทียบครั้งเดียวก็พอค่ะ โมดูลได้รับการปรับเทียบเมื่อออกจากโรงงานหากโมดูลที่แสดงไม่ถูกต้องคุณสามารถใช้วิธีการต่อไปนี้เพื่อทำการสอบเทียบ! การปรับเทียบแรงดันไฟฟ้า: ภายใต้สภาวะไม่มีโหลดให้กดปุ่ม ''+'' ค้างไว้เปิดเครื่องเข้าสู่โหมดปรับเทียบแรงดันไฟฟ้าหน้าจอ LCD จะเริ่มกะพริบปล่อยปุ่ม ''+'' กดปุ่ม ''+'' ค้างไว้เปิดเครื่องเข้าสู่โหมดปรับเทียบแรงดันไฟฟ้าหน้าจอ LCD จะเริ่มกะพริบปล่อย ปุ่ม ''+'' กด ''+เพื่อเพิ่มปุ่ม ''ของปุ่ม'' เพื่อเพิ่ม ''-'' เพื่อลดปรับเทียบกับแรงดันไฟฟ้าอินพุตที่ถูกต้องเช่นแรงดันไฟฟ้าอินพุตคือ 12.65V จากนั้นปรับแรงดันไฟฟ้าปัจจุบันเป็น 12.65V โดยอัตโนมัติ บันทึกหลังจาก 2 วินาทีไฟคือ เสร็จสิ้นการสอบเทียบแล้ว! คำแนะนำในการตั้งค่า: ปุ่ม "+" จะตั้งค่าโหมดการแสดงผลและแบ่งออกเป็นสามประเภท: ปุ่ม "+" จะแบ่งออกเป็นสามประเภท 1. โหมด F-0: แสดงแรงดันไฟฟ้าขาออก 2. โหมด F-1: แสดงแรงดันไฟฟ้าอินพุต 3. โหมด F-2: แสดงแรงดันไฟฟ้าอินพุตและเอาต์พุตสลับกัน วิธีใช้: กดปุ่ม "+" เพื่อวนรอบโหมดการแสดงผลสามโหมด กดปุ่ม "-" เพื่อบันทึกและออกจากปุ่ม "-" กดปุ่ม "-" เพียงอย่างเดียวเพื่อสลับไฟแบ็คไลท์ของหน้าจอ LCD ช่วงการใช้งาน (สามแอปพลิเคชัน) กระแสไฟฟ้าสถิตจะต้องอยู่ในโหมดกระแสคงที่เมื่อกระแสโหลดจริงมากกว่ากระแสที่กำหนด มิฉะนั้นจะทำงานในสถานะแรงดันไฟฟ้าคงที่มิฉะนั้นจะทำงานในสถานะแรงดันไฟฟ้าคงที่ ไม่ใช่กระแสไฟฟ้าที่ปรับเป็น 2A นั่นคืออุปกรณ์ใด ๆ จะเปลี่ยนเป็น 2A รู้ไหม. แรงดันไฟฟ้าคงที่เหนือกว่า 2V แรงดันขาออกจะมีผล! 1. ใช้เป็นโมดูลขั้นตอนลงตามปกติที่มีการป้องกันกระแสเกิน คำแนะนำ: ภายใต้สภาวะที่ไม่มีโหลดให้ปรับ "ซีวีอุปกรณ์ไฟฟ้าเพียโซอิเล็กทริกคงที่" เพื่อให้แรงดันขาออกถึงค่าแรงดันไฟฟ้าที่ต้องการ การเชื่อมต่อโหลดเชื่อมต่อสายด้วยจุดหนาปรับนาฬิกาทวน "โพเทนชิออมิเตอร์ปัจจุบันคงที่" คือการลดขนาดโรงงานเริ่มต้นคือ 10A หากความต้องการจริงต่ำกว่าค่าคงที่ การแสดงกระแสไฟฟ้า 10A คุณต้องปรับนาฬิกาทวนซ้ำการแสดงกระแสไฟฟ้าจะเปลี่ยนแปลง (ค่ากระแสที่แสดงโดยแอมป์มิเตอร์คือ 4a จากนั้นกระแสสูงสุดของโมดูลจะ จำกัด ไว้ที่ 4A และไฟแสดงสถานะสีแดงของไฟแสดงสถานะกระแสคงที่จะสว่างขึ้นเมื่อกระแสถึง 4A) 2. ใช้เป็นเครื่องชาร์จแบตเตอรี่ คำแนะนำ: สิ่งสำคัญ: ผู้ปกครองหลายคนได้รับหลอด MOS เมื่อพวกเขาเริ่มใช้งานครั้งแรก โดยเฉพาะอย่างยิ่งพวกเขาจะถูกใช้เพื่อชาร์จแบตเตอรี่และเชื่อมต่อมอเตอร์กับมอเตอร์ อย่าลืมเพิ่มไดโอดในโมดูลเพื่อป้องกันการไหลย้อนกลับ การไหลย้อนกลับต้องเผาไดโอดพร้อมจำหน่าย! จำไว้ว่า!! (1) กำหนดแรงดันลอยและกระแสไฟชาร์จของแบตเตอรี่ (หากพารามิเตอร์แบตเตอรี่ลิเธียมคือ 3.7V / 2200mAh แรงดันไฟฟ้าลอยคือ 4.2V และกระแสไฟชาร์จสูงสุดคือ 1C คือ 2200mA) ภายใต้สภาวะที่ไม่มีโหลดให้ปรับ "ตัวกำหนดตำแหน่งไพโซอิเล็กทริกคงที่" เพื่อให้แรงดันขาออกถึงแรงดันไฟฟ้าที่ลอยอยู่ แบตเตอรี่เชื่อมต่อกับปลายด้านหลังของไดโอดป้องกันการไหลย้อนกลับ สายเชื่อมต่อมีความหนา . ปรับ "โพเทนชิออมิเตอร์ปัจจุบันคงที่". นาฬิกาถอยหลังจะหมุนลง ค่าเริ่มต้น
